Este documento describe diferentes tipologías de red, incluyendo topología de bus, árbol, doble anillo, estrella, malla y anillo. Cada topología se caracteriza por cómo están conectados los nodos y cómo se transmite la información. Algunas ventajas son mayor resistencia a fallas, bajo costo y flexibilidad, mientras que las desventajas pueden incluir una única línea de acceso, mayor probabilidad de fallas, o alto costo.

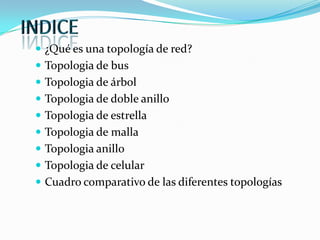

2.  ¿Qué es una topología de red?
 Topologia de bus
 Topologia de árbol
 Topologia de doble anillo
 Topologia de estrella
 Topologia de malla
 Topologia anillo
 Topologia de celular
 Cuadro comparativo de las diferentes topologías

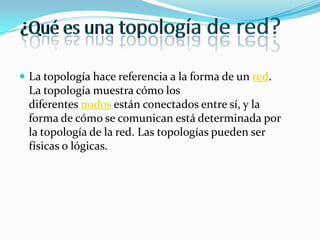

3.  La topología hace referencia a la forma de un red.
La topología muestra cómo los
diferentes nodos están conectados entre sí, y la
forma de cómo se comunican está determinada por
la topología de la red. Las topologías pueden ser
físicas o lógicas.

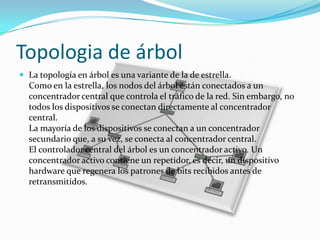

4. Topologia de árbol
 La topología en árbol es una variante de la de estrella.
Como en la estrella, los nodos del árbol están conectados a un
concentrador central que controla el tráfico de la red. Sin embargo, no
todos los dispositivos se conectan directamente al concentrador
central.
La mayoría de los dispositivos se conectan a un concentrador
secundario que, a su vez, se conecta al concentrador central.
El controlador central del árbol es un concentrador activo. Un
concentrador activo contiene un repetidor, es decir, un dispositivo
hardware que regenera los patrones de bits recibidos antes de
retransmitidos.

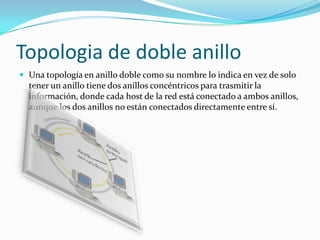

5. Topologia de doble anillo
 Una topología en anillo doble como su nombre lo indica en vez de solo
tener un anillo tiene dos anillos concéntricos para trasmitir la
información, donde cada host de la red está conectado a ambos anillos,
aunque los dos anillos no están conectados directamente entre sí.

6. Topologia de estrella
 Una red o topología de estrella es una red en la cual las estaciones
están conectadas directamente a un punto central y todas las
comunicaciones se han de hacer necesariamente a través de este. Los
dispositivos no están directamente conectados entre sí, además de que
no se permite tanto tráfico de información. Dada su transmisión, una
red en estrella activa tiene un nodo central activo que normalmente
tiene los medios para prevenir problemas relacionados con el eco.

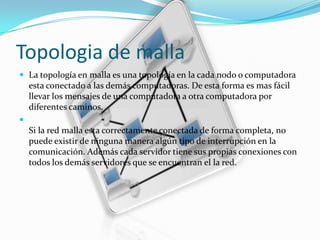

7. Topologia de malla
 La topología en malla es una topología en la cada nodo o computadora
esta conectado a las demás computadoras. De esta forma es mas fácil
llevar los mensajes de una computadora a otra computadora por
diferentes caminos.

Si la red malla esta correctamente conectada de forma completa, no
puede existir de ninguna manera algún tipo de interrupción en la
comunicación. Además cada servidor tiene sus propias conexiones con
todos los demás servidores que se encuentran el la red.

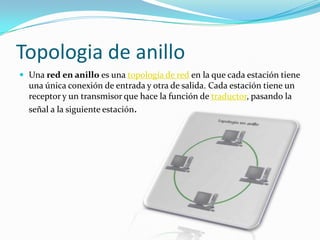

8. Topologia de anillo
 Una red en anillo es una topología de red en la que cada estación tiene
una única conexión de entrada y otra de salida. Cada estación tiene un
receptor y un transmisor que hace la función de traductor, pasando la
señal a la siguiente estación.

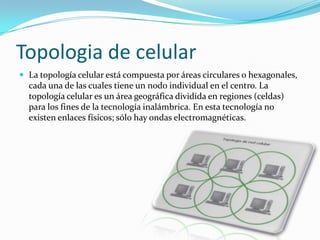

9. Topologia de celular
 La topología celular está compuesta por áreas circulares o hexagonales,
cada una de las cuales tiene un nodo individual en el centro. La
topología celular es un área geográfica dividida en regiones (celdas)
para los fines de la tecnología inalámbrica. En esta tecnología no
existen enlaces físicos; sólo hay ondas electromagnéticas.

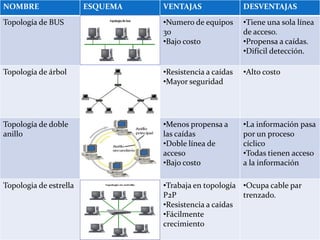

10. NOMBRE
ESQUEMA
VENTAJAS
DESVENTAJAS
Topología de BUS
•Numero de equipos
30
•Bajo costo
•Tiene una sola línea
de acceso.
•Propensa a caídas.
•Difícil detección.
Topología de árbol
•Resistencia a caídas
•Mayor seguridad
•Alto costo
Topología de doble
anillo
•Menos propensa a
las caídas
•Doble línea de
acceso
•Bajo costo
•La información pasa
por un proceso
cíclico
•Todas tienen acceso
a la información
Topologia de estrella
•Trabaja en topología •Ocupa cable par
P2P
trenzado.
•Resistencia a caídas
•Fácilmente
crecimiento

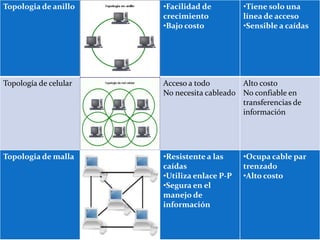

11. Topologia de anillo
•Facilidad de
crecimiento
•Bajo costo
•Tiene solo una
línea de acceso
•Sensible a caídas
Topología de celular
Acceso a todo
Alto costo
No necesita cableado No confiable en
transferencias de
información
Topologia de malla
•Resistente a las
caídas
•Utiliza enlace P-P
•Segura en el
manejo de
información
•Ocupa cable par
trenzado
•Alto costo
