Este documento describe diferentes tipos de topologías de redes. Explica que la topología define la forma lógica en que se conectan las estaciones de trabajo a través de cables. Luego describe seis tipos principales de topologías: bus, anillo doble, árbol, anillo, estrella y malla. Cada una se caracteriza por su configuración única de conexión entre nodos.

1. TOPOLOGIAS DE REDES

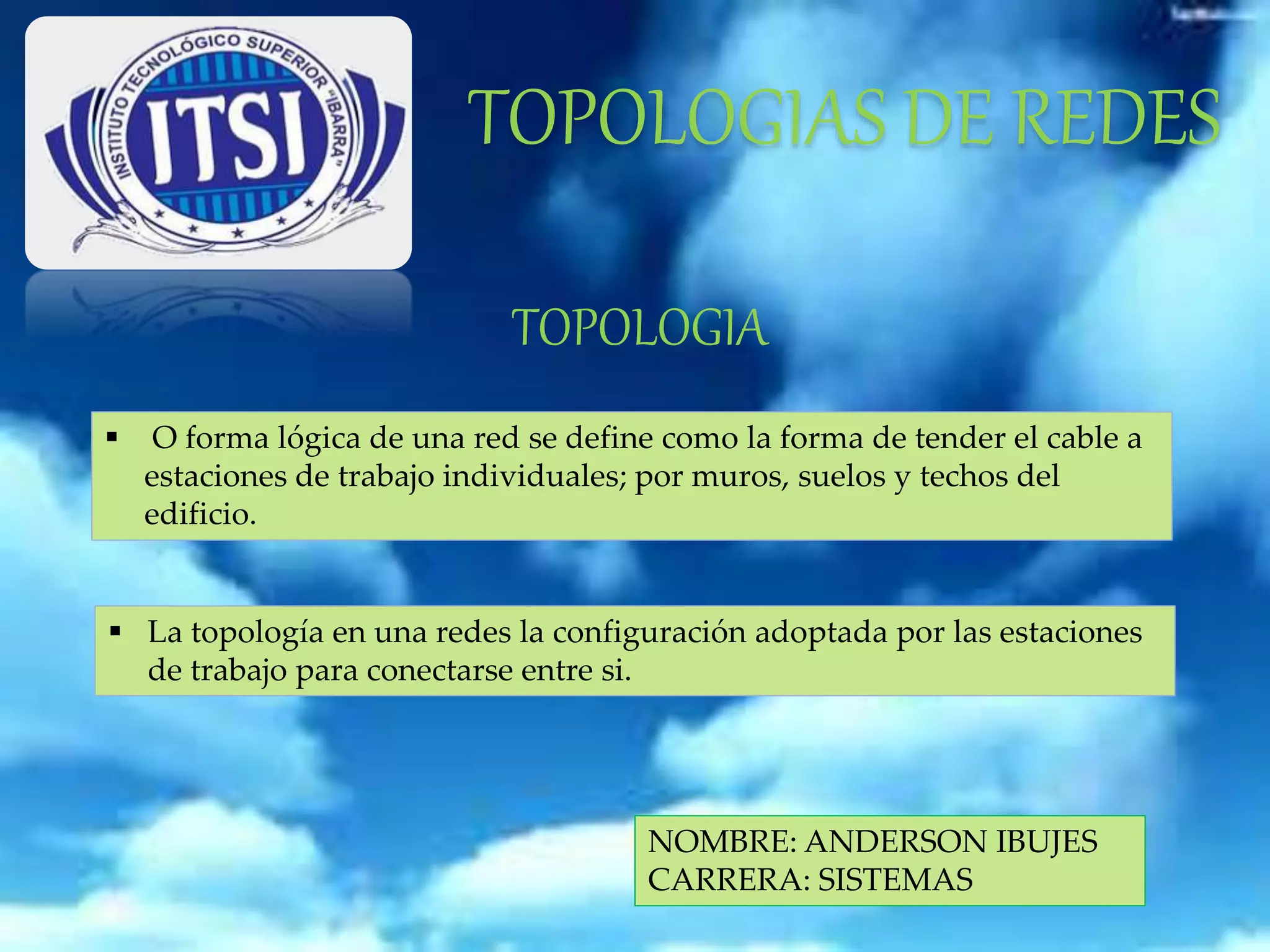

TOPOLOGIA
 O forma lógica de una red se define como la forma de tender el cable a
estaciones de trabajo individuales; por muros, suelos y techos del
edificio.
 La topología en una redes la configuración adoptada por las estaciones
de trabajo para conectarse entre si.
NOMBRE: ANDERSON IBUJES
CARRERA: SISTEMAS

2. TIPOS
TOPOLOGIAS DE REDES
TOPOLOGIA
DE BUS
TOPOLOGIA DE
ANILLO DOBLE
TOPOLOGIA
DE ARBOL
TOPOLOGIA
DE ANILLO
TOPOLOGIA
DE ESTRELLA
TOPOLOGIA
DE RED

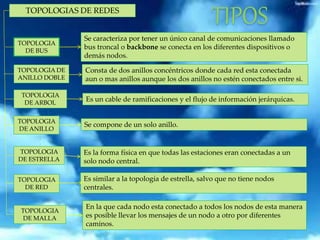

Se caracteriza por tener un único canal de comunicaciones llamado
bus troncal o backbone se conecta en los diferentes dispositivos o
demás nodos.
Consta de dos anillos concéntricos donde cada red esta conectada
aun o mas anillos aunque los dos anillos no estén conectados entre si.
Es un cable de ramificaciones y el flujo de información jerárquicas.
Se compone de un solo anillo.
Es la forma física en que todas las estaciones eran conectadas a un
solo nodo central.
Es similar a la topología de estrella, salvo que no tiene nodos
centrales.
TOPOLOGIA
DE MALLA
En la que cada nodo esta conectado a todos los nodos de esta manera
es posible llevar los mensajes de un nodo a otro por diferentes
caminos.

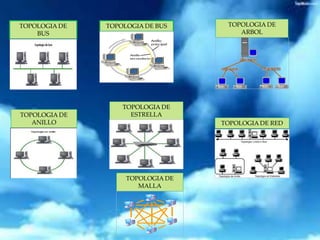

3. TOPOLOGIA DE
BUS
TOPOLOGIA DE BUS TOPOLOGIA DE
ARBOL
TOPOLOGIA DE
ANILLO
TOPOLOGIA DE
ESTRELLA
TOPOLOGIA DE RED
TOPOLOGIA DE
MALLA
