Este documento describe los componentes y ventajas del sistema tornillo-tuerca. Explica que el tornillo convierte el movimiento giratorio en lineal mediante fuerza de apriete, mientras que la tuerca guía el movimiento del tornillo. También describe las partes básicas del tornillo como la cabeza, cuello y rosca, así como los diferentes tipos de roscas. Finalmente, explica cómo el sistema tornillo-tuerca permite comprimir o unir objetos de manera desmontable.

1. Sistema
Tornillo-Tuerca

2. Ventaja del sistema tornillo- tuerca
• La mayor de sus ventajas con respecto a los otros
sistemas de conversión es el movimiento
giratorio longitudinal que consiste en la fuerza
de apriete, por cada vuelta del tornillo la tuerca
avanza la distancia que tiene de separación entre
filetes.

3. TORNILLOS
• El tornillo es un operador que es utilizado en la
fijación temporal de unas piezas con otras , por
lo general son de metal pero pueden ser de
madera o plástico.
• Para colocar esta pieza es necesario utilizar las
llaves o destornilladores

5. DESTORNILLADOR
son los encargados de
aflojar y apretar los
tornillos y otros elementos
de maquinas que requieren
poca fuerza de apriete y
que generalmente son de
diámetro pequeño.

7. Partes básicas del tornillo
• Cabeza: permite sujetar el tornillo o imprimirle
un movimiento giratorio con la ayuda de útiles
adecuados.
• Cuello: es la parte del cilindro que ha dejado sin
roscar.
• Rosca: es la parte que tiene tallado en el surco

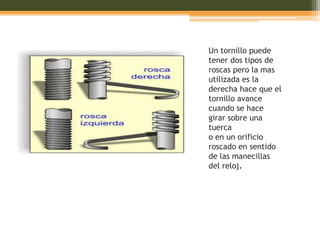

8. Un tornillo puede
tener dos tipos de
roscas pero la mas
utilizada es la
derecha hace que el
tornillo avance
cuando se hace
girar sobre una
tuerca
o en un orificio
roscado en sentido
de las manecillas
del reloj.

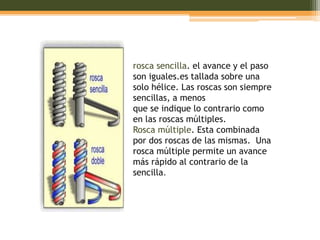

9. rosca sencilla. el avance y el paso
son iguales.es tallada sobre una
solo hélice. Las roscas son siempre
sencillas, a menos
que se indique lo contrario como
en las roscas múltiples.
Rosca múltiple. Esta combinada
por dos roscas de las mismas. Una
rosca múltiple permite un avance
más rápido al contrario de la
sencilla.

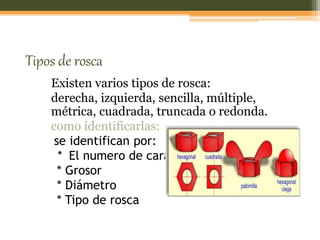

10. Tipos de rosca
Existen varios tipos de rosca:
derecha, izquierda, sencilla, múltiple,
métrica, cuadrada, truncada o redonda.
como identificarlas:
se identifican por:
* El numero de caras
* Grosor
* Diámetro
* Tipo de rosca

11. Utilidad del tornillo-tuerca
• Se usa para convertir un movimiento giratorio
en lineal cuando se necesite una fuerza que
apriete.

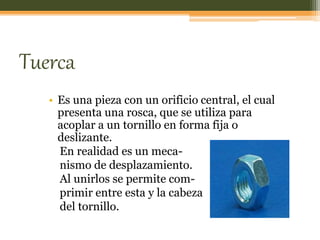

12. Tuerca
• Es una pieza con un orificio central, el cual
presenta una rosca, que se utiliza para
acoplar a un tornillo en forma fija o
deslizante.
En realidad es un meca-
nismo de desplazamiento.
Al unirlos se permite com-
primir entre esta y la cabeza
del tornillo.

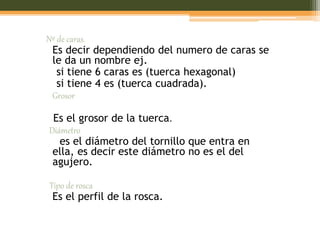

13. Nº de caras.
Es decir dependiendo del numero de caras se
le da un nombre ej.
si tiene 6 caras es (tuerca hexagonal)
si tiene 4 es (tuerca cuadrada).
Grosor
Es el grosor de la tuerca.
Diámetro
es el diámetro del tornillo que entra en
ella, es decir este diámetro no es el del
agujero.
Tipo de rosca
Es el perfil de la rosca.

14. Unión desmontable
Esta se encuentra puesta entre la rosca y la
cabeza de tornillo, ella se desplaza por el tornillo
y los aprieta con fuerza.

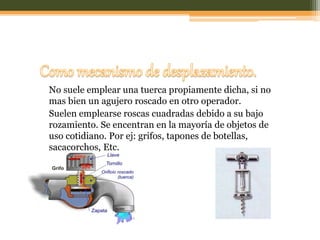

15. No suele emplear una tuerca propiamente dicha, si no
mas bien un agujero roscado en otro operador.
Suelen emplearse roscas cuadradas debido a su bajo
rozamiento. Se encentran en la mayoría de objetos de
uso cotidiano. Por ej: grifos, tapones de botellas,
sacacorchos, Etc.

16. Es un tornillo afilado dotado de una cabeza diseñada
para imprimirle un giro con la ayuda de herramientas
como la llave fija, destornillador, etc.
Esta se puede fabricar con varios tipos de materiales:
*metálicos.
-aluminio
-latón
-acero

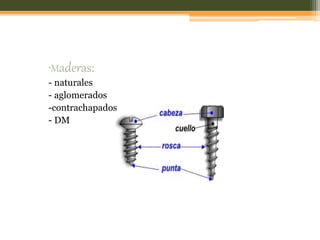

17. *Maderas:
- naturales
- aglomerados
-contrachapados
- DM

18. Su utilidad central es la unión desmontable de
objetos, en las que el propio tornillo es el que hace de
tuerca.
Este puede unir objetos como:
Plásticos, maderas, metales ETC.

19. Evocación de turcas y tornillo
