El documento describe los diferentes tipos de medidores de altura, incluyendo sus características y usos. Los medidores de altura se utilizan principalmente para medir distancias verticales y diferencias de altura entre planos. Existen modelos analógicos con vernier, con carátula o electrodigitales que muestran lecturas digitales. Cada tipo tiene ventajas como precisión o facilidad de lectura.

1. Integrantes:
Jorge Antonio Mendez Torres 14131463
Christian Michel Rivera Luna 14131468
Jesús Vicente Herrera Martínez 14131023

2.  calibrador de altura es un instrumento de medición y trazado que se
utiliza en los laboratorios de metrología y control de calidad, para realizar
todo tipo de trazado en piezas como por ejemplo ejes de simetría, centros
para taladros, excesos de mecanizado etc.
 Consta de una columna principal, que está graduada en centímetros y
milímetros, por la que se desliza el calibre trazador que lleva
incorporado un vernier de precisión. La punta del calibre es de metal
duro.
 Este tipo de gramil puede ser intercambiado por un reloj palpador de
nivelación, para comprobar el paralelismo u horizontalidad de
superficies.

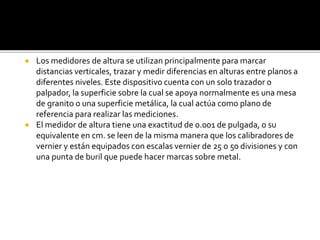

3.  Los medidores de altura se utilizan principalmente para marcar
distancias verticales, trazar y medir diferencias en alturas entre planos a
diferentes niveles. Este dispositivo cuenta con un solo trazador o
palpador, la superficie sobre la cual se apoya normalmente es una mesa
de granito o una superficie metálica, la cual actúa como plano de
referencia para realizar las mediciones.
 El medidor de altura tiene una exactitud de 0.001 de pulgada, o su
equivalente en cm. se leen de la misma manera que los calibradores de
vernier y están equipados con escalas vernier de 25 o 50 divisiones y con
una punta de buril que puede hacer marcas sobre metal.

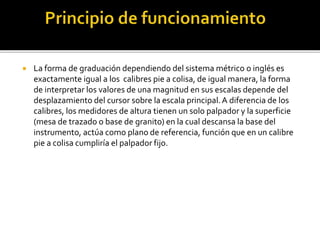

4.  La forma de graduación dependiendo del sistema métrico o inglés es
exactamente igual a los calibres pie a colisa, de igual manera, la forma
de interpretar los valores de una magnitud en sus escalas depende del
desplazamiento del cursor sobre la escala principal. A diferencia de los
calibres, los medidores de altura tienen un solo palpador y la superficie
(mesa de trazado o base de granito) en la cual descansa la base del
instrumento, actúa como plano de referencia, función que en un calibre
pie a colisa cumpliría el palpador fijo.

5.  Se utilizan principalmente para medir distancias verticales, trazar y medir
diferencias de alturas entre planos a diferentes niveles. Las aplicaciones
se realizan colocando al medidor de alturas, un trazador o un indicador
de cuadrante con palpador orientable.
 Los trazadores se utilizan principalmente para marcar, pero también es
posible medir distancias entre planos a diferentes niveles apoyando la
pieza a medir sobre la superficie de granito. En el caso de los indicadores
de cuadrante con palpador orientable adaptados al medidor de alturas,
tienen por objeto realizar mediciones comparativas, transportar medidas
y medir diferencias de alturas entre planos.

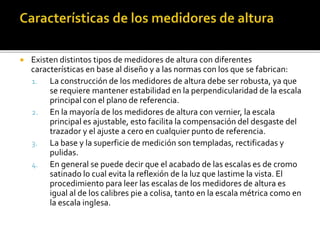

6.  Existen distintos tipos de medidores de altura con diferentes
características en base al diseño y a las normas con los que se fabrican:
1. La construcción de los medidores de altura debe ser robusta, ya que
se requiere mantener estabilidad en la perpendicularidad de la escala
principal con el plano de referencia.
2. En la mayoría de los medidores de altura con vernier, la escala
principal es ajustable, esto facilita la compensación del desgaste del
trazador y el ajuste a cero en cualquier punto de referencia.
3. La base y la superficie de medición son templadas, rectificadas y
pulidas.
4. En general se puede decir que el acabado de las escalas es de cromo
satinado lo cual evita la reflexión de la luz que lastime la vista. El
procedimiento para leer las escalas de los medidores de altura es
igual al de los calibres pie a colisa, tanto en la escala métrica como en
la escala inglesa.

7.  Los medidores de altura pueden
ser analógicos y digitales.
 En cualquiera de los casos:
1) Con Vernier
2) Con carátula
3) Con carátula y contador
4) Electrodigital

8. Requieren más tiempo de
medición y pueden originar errores
por paralaje.
La precisión de los medidores de altura
varías desde 0,00005” y 0,001 mm a 0,001 y
0,03 mm.
Las mediciones de altura estándar pueden
hacerse hasta 85” (2150 mm)

9. Partes de un medidor de altura Vernier

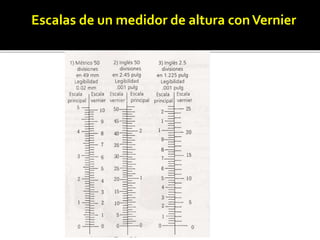

10. Escalas de un medidor de altura con Vernier

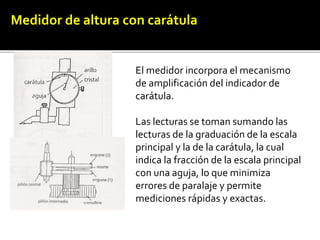

11. Medidor de altura con carátula
El medidor incorpora el mecanismo
de amplificación del indicador de
carátula.
Las lecturas se toman sumando las
lecturas de la graduación de la escala
principal y la de la carátula, la cual
indica la fracción de la escala principal
con una aguja, lo que minimiza
errores de paralaje y permite
mediciones rápidas y exactas.

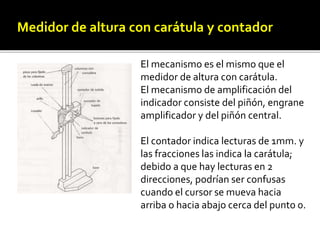

12. Medidor de altura con carátula y contadory
contador
El mecanismo es el mismo que el
medidor de altura con carátula.
El mecanismo de amplificación del
indicador consiste del piñón, engrane
amplificador y del piñón central.
El contador indica lecturas de 1mm. y
las fracciones las indica la carátula;
debido a que hay lecturas en 2
direcciones, podrían ser confusas
cuando el cursor se mueva hacia
arriba o hacia abajo cerca del punto 0.

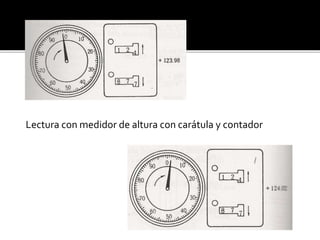

13. Lectura con medidor de altura con carátula y contador

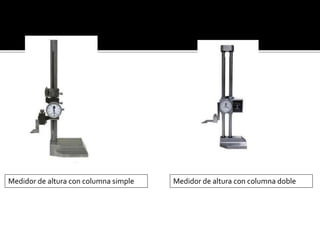

14. Medidor de altura con columna simple Medidor de altura con columna doble

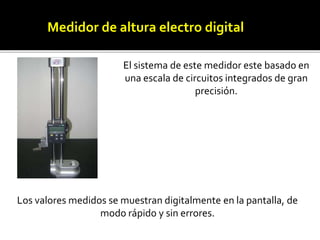

15. Medidor de altura electro digital
El sistema de este medidor este basado en
una escala de circuitos integrados de gran
precisión.
Los valores medidos se muestran digitalmente en la pantalla, de
modo rápido y sin errores.

16. La función de fijado a cero permite fijar el punto dato donde se
desee, lo que elimina la necesidad de calcular la diferencia de
altura.

17. Existen dos tipos de medidores de altura electro digital, uno de ellos utiliza
un codificador rotatorio para detectar el desplazamiento y tiene doble
columna, y el otro utiliza el detector de desplazamiento tipo capacitancia
y cuenta con una sola columna de sección rectangular.
 Las características de los medidores de altura electro digitales son:
1. Los valores medidos se muestran en una pantalla de cristal líquido
de modo que pueden obtenerse lecturas rápidas y libres de error.
2. Pueden medir y trazar con una legibilidad de 0.01mm ó 0,001 mm,
dependiendo esto de la apreciación del instrumento.
3. El auto calibración a cero permite fijar el punto a medir donde se
desee, lo cual elimina la necesidad de calcular diferencias de altura.
4. Funciona con baterías para operarlo libremente.
5. Cuenta con la función de mantener datos facilitando ciertas
operaciones de medición, cuando las mediciones no son fáciles de
leer por las posiciones en que se efectúan.

18. Partes de un medidor de altura electrodigital

19. Metodología para el uso de
medidores de altura
Antes de
1) Seleccione el medidor de altura que mejor se ajuste a su
aplicación.
2) Asegúrese de que el tipo, rango de medición, graduación u otras
especificaciones, son apropiadas para la aplicación deseada.

20. -Verifique el movimiento del cursor. No debe sentirse suelto o tener
juego.
-Corrija cualquier problema que encuentre, ajustando el tornillo de
presión y el de fijación.
-Verifique la pieza a medir se encuentre limpia y en buen estado.

21. Durante
1) La distancia desde la columna de referencia a la punta trazadora
o la punta de contacto del indicador de carátula tipo palanca
debe ser tan corta como sea posible.
2) Ajuste la línea a cero, tomando como referencia la superficie de
apoyo.
3) Tome la medida
4) Lea la medida. Evite errores de paralaje leyendo la escala
directamente desde el frente.

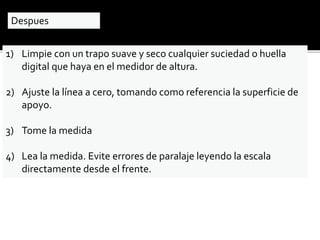

22. Despues
1) Limpie con un trapo suave y seco cualquier suciedad o huella
digital que haya en el medidor de altura.
2) Ajuste la línea a cero, tomando como referencia la superficie de
apoyo.
3) Tome la medida
4) Lea la medida. Evite errores de paralaje leyendo la escala
directamente desde el frente.

23. Precauciones de uso de medidores
de altura
-No aplique fuerza excesiva al medidor de altura.
-Tenga cuidado de no dañar la punta para trazar.
-Elimine cualquier suciedad o polvo antes de usar su medidor.

24. -Verifique el movimiento del cursor. No debe sentirse suelto o tener
juego.
-Corrija cualquier problema que encuentre, ajustando el tornillo de
presión y el de fijación.
-Cuando se almacene el medidor de altura por largos períodos o
cuando necesite aceite, use un trapo empapado en aceite
anticorrosivo y cubra cada sección, excepto las partes de carburo de
tungsteno. Asegúrese de que el aceite se distribuya uniformemente
sobre las superficies.
