Los relés de sobrecorriente se utilizan para protección contra cortocircuitos. Existen relés de sobrecorriente instantáneos y de relación tiempo-corriente inversa. Los relés de sobrecorriente instantáneos actúan de manera inmediata ante una corriente dada, mientras que los relés de relación tiempo-corriente inversa utilizan curvas de tiempo-corriente para lograr una coordinación adecuada de protecciones.

1. Relés de
sobrecorriente
 Roberto Morocho
 Ludwing Sánchez

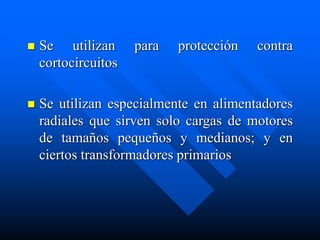

2.  Se utilizan para protección contra
cortocircuitos
 Se utilizan especialmente en alimentadores
radiales que sirven solo cargas de motores
de tamaños pequeños y medianos; y en
ciertos transformadores primarios

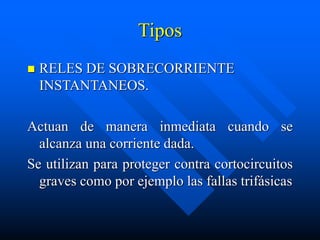

3. Tipos
 RELES DE SOBRECORRIENTE
INSTANTANEOS.
Actuan de manera inmediata cuando se
alcanza una corriente dada.
Se utilizan para proteger contra cortocircuitos
graves como por ejemplo las fallas trifásicas

4.  RELES DE
RELACION
TIEMPO-
CORRIENTE
INVERSA

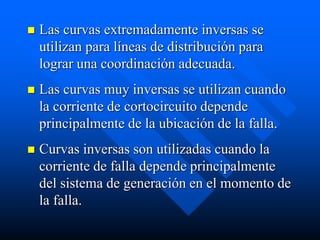

5.  Las curvas extremadamente inversas se
utilizan para líneas de distribución para
lograr una coordinación adecuada.
 Las curvas muy inversas se utilizan cuando
la corriente de cortocircuito depende
principalmente de la ubicación de la falla.
 Curvas inversas son utilizadas cuando la
corriente de falla depende principalmente
del sistema de generación en el momento de
la falla.

6. Sistemas en anillo o malla
 La protección selectiva no se puede
obtener en sistemas en anillo o malla con
relés de sobre corriente, en tales casos
este relé esta provisto de un elemento
direccional, para retroalimentar la falla
de otra fuente

7. •SPAJ 144C
•Rele de sobrecorriente y Falla a tierra

8. Características principales
ぺRelé de sobrecorriente y falla a tierra no
dirreccional
ぺProteccion de sobrecorriente trifasica con
tres etapas I>, I>> and I>>>
ぺProteccion de falla a tierra no dirrecccional
con ajuste bajo I0> y ajuste alto I0>>
ぺProtección para detectar el desbalance de
fase control se puede hacer local o remoto

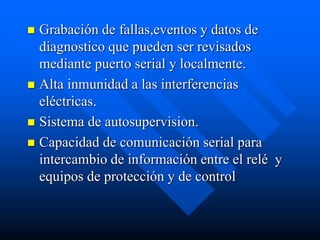

9.  Grabación de fallas,eventos y datos de
diagnostico que pueden ser revisados
mediante puerto serial y localmente.
 Alta inmunidad a las interferencias
eléctricas.
 Sistema de autosupervision.
 Capacidad de comunicación serial para
intercambio de información entre el relé y
equipos de protección y de control

10.  Lectura y escritura de los valores de ajuste,
ya sea por medio de la pantalla local y a los
pulsadores del panel frontal, como también
por medio de sistemas de nivel superior a
través de una interfase serie y el bus de fibra
óptica.
