El documento describe diferentes aspectos relacionados con los periféricos de un ordenador. Explica los tipos de periféricos, las formas de controlarlos y las conexiones entre ellos y el ordenador central. También describe el mecanismo de interrupciones y DMA, que permiten a los periféricos comunicarse de forma autónoma con la memoria y CPU.

2. ÍNDICE
1. Los periféricos:
- Tipos de periféricos.
- Dispositivos que no son considerados periféricos.
- Tarjetas PCI.
2. Conexión de periféricos:
- Tipos de conexiones.
3. DMA:
- Problemas y conflictos con dispositivos.
- Canales DMA.
4. Interrupciones:
- Mecanismo de interrupciones en un PC.

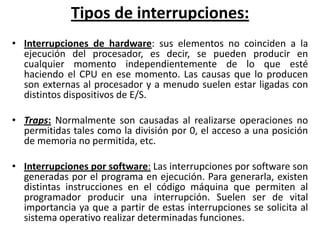

- Tipos de interruptores.

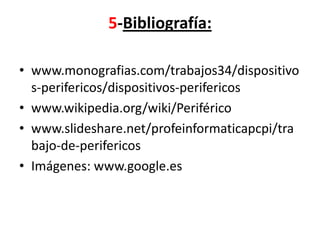

5. Bibliografía:

3. 1-LOS PERIFÉRICOS:
Los periféricos son dispositivos electrónicos
físicos que permiten que el ordenador
interactúe con el mundo exterior. Son
considerados también periféricos los sistemas
que almacenan o archivan la información.
Los periféricos permiten realizar operaciones de
entrada/salida (E/S), de almacenamiento o de
comunicación. Un periférico puede conectarse
con uno de los puertos que posee un
ordenador. Los periféricos son considerados
parte del hardware del computador.

4. Existen 3 formas de controlar un periférico:
1-Entrada/Salida programada: El inicio de la operación de E/S se realiza por
iniciativa de la CPU (El usuario proporciona al computador patrones de bits
(entrada) y éste sigue las instrucciones para transformar esa entrada en otro
patrón de bits (salida) y devolverla al usuario. Estas transformaciones son
realizadas por la UCP o procesador) dependiendo del programa en ejecución.
2-Interrupciones: Mediante esta técnica se permite a los periféricos actuar de
forma independiente e interrumpir al procesador cuando existe algún dato o
bloque de datos a transmitir desde o hacia la memoria.
3- Gestión autónoma de periféricos (DMA): Los periféricos tienen acceso directo a
memoria y una vez que le procesador les asigna una tarea, la ejecutan de forma
independiente indicando al procesador mediante un mecanismo de
interrupciones, el fin de la tarea asignada.
(Las dos ultimas se van a ver mas adelante)

5. TIPOS DE PERIFERICOS:
1.Periféricos de entrada: Permiten ingresar datos. Transforman la
información externa (instrucciones o datos tecleados) según alguno de los
códigos de entrada/salida.
2.Periféricos de salida: Muestran la información hacia el exterior del
ordenador. Transforma la información que se encuentra dentro del
ordenador en caracteres escritos inteligibles por el usuario.
3.Periféricos de almacenamiento: Almacenan datos e información.
Transforman la información externa en señales codificadas, permitiendo su
transmisión, detección, interpretación, procesamiento y almacenamiento
de forma automática
4.Periféricos de comunicación: Permiten comunicarse con otros
ordenadores.

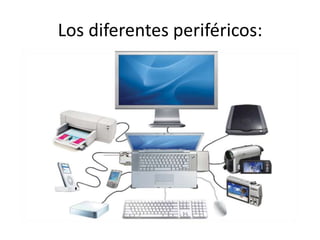

6. Los diferentes periféricos:

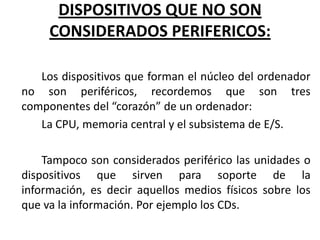

7. DISPOSITIVOS QUE NO SON
CONSIDERADOS PERIFERICOS:
Los dispositivos que forman el núcleo del ordenador
no son periféricos, recordemos que son tres
componentes del “corazón” de un ordenador:
La CPU, memoria central y el subsistema de E/S.
Tampoco son considerados periférico las unidades o
dispositivos que sirven para soporte de la
información, es decir aquellos medios físicos sobre los
que va la información. Por ejemplo los CDs.

8. ¿QUE SON LAS TARJETAS PCI Y PARA
QUE SE UTILIZAN?
• Sus siglas son “Peripheral Component Interconnect” o interconexión de
componentes periféricos, y son componentes hardware que se conectan a la
placa base de tu ordenador. Todos los procesos los hace a través del BUS
interno de la propia placa base.
• Van instaladas en unas ranuras, generalmente de color blanco y al instalarse las
tarjetas, los conectores quedan preparados en la parte trasera del ordenador.
Antes de instalar la tarjeta PCI, deberemos retirar la tapa ciega que protege la
ranura de la caja para que no entre suciedad.
• Las tarjetas PCI son un término general para varias funcionalidades. Se pueden
usar para video, puertos internet, tarjetas de sonido, wifi e incluso puertos
USB. Son tarjetas que nos proveen de servicios según nuestras necesidades.
• Aun siendo de extrema sencillez el instalar una tarjeta PCI en la ranura
elegida, se debe siempre apagar el ordenador para evitar accidentes.

9. 2-CONEXIÓN DE PERIFERICOS:
Las unidades funcionales del ordenador, con los periféricos, se comunican por
conjuntos o grupos de hilos denominados buses.
Como las unidades del ordenador central funcionan a velocidades muy elevadas, se
intercomunican con buses paralelos. Hay periféricos que actúan, en comparación con
las unidades centrales, muy lentamente y además pueden estar muy alejados del
ordenador central necesitándose hilos muy largos para realizar la conexión.
Los periféricos se interconectan al bus del sistema directamente, o bien a través
de unos circuitos denominados interfaces (sirven adaptar las características de los
periféricos a las del bus del sistema).
En el interior del ordenador el bus transmite la información de los datos en paralelo.
El bus que conecta la CPU con los otros elementos del procesador se conoce
como bus local o bus de la CPU. Es un bus muy rápido y conecta la CPU con las tarjetas
de la placa base y los controladores de los dispositivos externos. Las conexiones entre
los periféricos y los controladores o tarjetas de la placa base se realizan a través de un
bus más general llamado bus del sistema. También suele conectar algunas ampliaciones
de memoria.
Algunos periféricos requieren un bus especializado que se adapte a su velocidad
de transferencia, sus niveles de tensión, la naturaleza de sus señales de control y otros
requerimientos. A estos buses se les llama bus de entrada/salida o bus de expansión.

10. TIPOS DE CONEXIONES:
En la informática, un puerto es una forma genérica de denominar a una
interfaz a través de la cual los diferentes tipos de datos se pueden enviar y
recibir. La interfaz determina la conexión entre dispositivos, que permite
conectar distintos tipos de dispositivos como
monitores, impresoras, escáneres, discos duros externos, cámaras
digitales, memorias pendrive, etc. Estas conexiones tienen denominaciones
particulares como, por ejemplo, los puertos "serie" y "paralelo" de un
ordenador.
• El puerto serie utilizado por los ordenadores actuales suele ser de 9
patillas y el dispositivo que lo controla se denomina UART (Universal
Asynchronous Receiver/Transmitter). Los puertos series de un ordenador se
suelen denominar como COM1 y COM2. En este tipo de puertos la
comunicación se transmite bit a bit, es decir, enviando un solo bit a la vez
consiguiendo velocidades de hasta 115.200bits por segundo.

11. El puerto serie por excelencia es el RS-232 que utiliza cableado simple desde 3
hilos hasta 25 y que conecta ordenadores o micro controladores a todo tipo de
periféricos, desde terminales a impresoras y routers.
Uno de los defectos de los puertos serie iniciales era su lentitud. Por ello, el
puerto RS-232 e incluso multitud de puertos paralelos están siendo
reemplazados por nuevos puertos serie como el USB, para conseguir la máxima
velocidad.
• El puerto paralelo se utiliza generalmente para manejar impresoras y es capaz
de transmitir hasta 8 bits al mismo tiempo. Se identifica fácilmente por su
conector de 25 pines colocados en dos filas.
• Puerto IEEE 1364 (Firewire): Se trata de un puerto de alto
rendimiento, especialmente usado en cámaras de vídeo y en dispositivos
portátiles de almacenamiento.
• Puerto USB: Este tipo de conexión se usa para conectar periféricos de alta
velocidad, pero debido a que admite hub (es un dispositivo que permite
concentrar varios puertos USB) externos, se usa para múltiples tipos de
dispositivos.

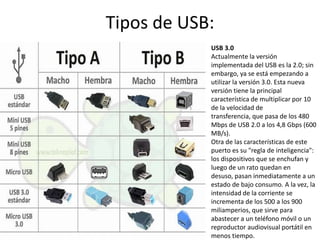

12. Tipos de USB:
USB 3.0
Actualmente la versión
implementada del USB es la 2.0; sin
embargo, ya se está empezando a
utilizar la versión 3.0. Esta nueva
versión tiene la principal
característica de multiplicar por 10
de la velocidad de
transferencia, que pasa de los 480
Mbps de USB 2.0 a los 4,8 Gbps (600
MB/s).
Otra de las características de este
puerto es su "regla de inteligencia":
los dispositivos que se enchufan y
luego de un rato quedan en
desuso, pasan inmediatamente a un
estado de bajo consumo. A la vez, la
intensidad de la corriente se
incrementa de los 500 a los 900
miliamperios, que sirve para
abastecer a un teléfono móvil o un
reproductor audiovisual portátil en
menos tiempo.

13. • Puerto PS/2: El conector PS/2 se utiliza principalmente para conectar teclados y
ratones a los equipos. La comunicación en ambos casos es serial, y controlada
por micro controladores situados en la placa madre. En la actualidad, han sido
reemplazados por los dispositivos USB Plug & Play en su mayoría.
• Puerto RJ-11: es utilizado para la conexión a los módem, por lo que es
característico en las conexiones realizadas para enlazar redes de telefonía.
• Puerto VGA: es el puerto estandarizado para conexión del monitor al PC. Su
conector es un HD 15, de 15 pines organizados en 3 hileras horizontales. Este
tipo de conector se encuentra en la mayoría de las tarjetas gráficas y se utiliza
para enviar 3 señales analógicas al monitor, que corresponden a los
componentes de la imagen rojo, azul y verde.
• Puerto DVI(Interfaz de video digital): que se encuentra en algunas tarjetas
gráficas, se utiliza para enviar digitalmente señales de video a pantallas con una
interfaz adecuada. Evitan los procesos de conversión digital-analógica que
reducen potencialmente la calidad y resultan innecesarios. Estos puertos (DVI)
permiten mejorar la calidad de salida para monitores LCD y las tarjetas de video
de alta resolución. Hoy vienen en la mayoría de las tarjetas gráficas y en las
salidas de Súper video y VGA.

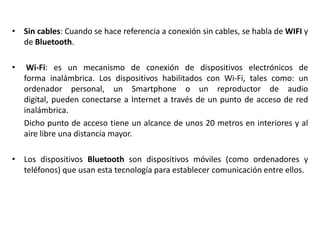

14. • Sin cables: Cuando se hace referencia a conexión sin cables, se habla de WIFI y
de Bluetooth.
• Wi-Fi: es un mecanismo de conexión de dispositivos electrónicos de
forma inalámbrica. Los dispositivos habilitados con Wi-Fi, tales como: un
ordenador personal, un Smartphone o un reproductor de audio
digital, pueden conectarse a Internet a través de un punto de acceso de red
inalámbrica.
Dicho punto de acceso tiene un alcance de unos 20 metros en interiores y al
aire libre una distancia mayor.
• Los dispositivos Bluetooth son dispositivos móviles (como ordenadores y
teléfonos) que usan esta tecnología para establecer comunicación entre ellos.

15. • Conector Jack: es un conector de audio utilizado en numerosos dispositivos
para la transmisión de sonido en formato analógico.
• Conector S-Video: (que significa "Sony Video"), a menudo denominado Y/C, es
un modo de transmisión de video con componentes separados que utiliza
cables diferentes para transmitir información con respecto a la luminancia
(luminosidad) y crominancia (color).
• Conector RCA: es un tipo de conector eléctrico común en el mercado
audiovisual. El nombre "RCA" deriva de la Radio Corporation of America, que
introdujo el diseño en los 1940. El conector RCA se utiliza para la transmisión de
audio y video.

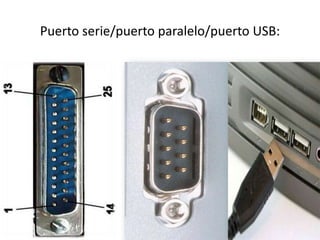

16. Puerto serie/puerto paralelo/puerto USB:

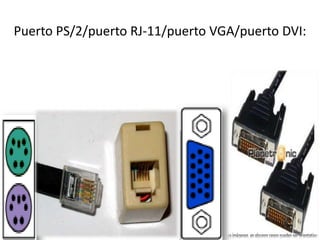

17. Puerto PS/2/puerto RJ-11/puerto VGA/puerto DVI:

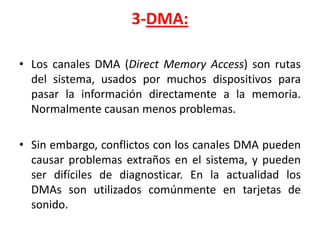

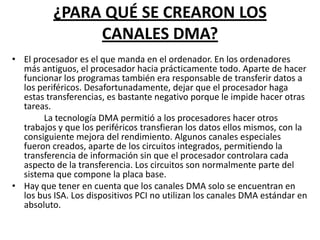

18. 3-DMA:
• Los canales DMA (Direct Memory Access) son rutas
del sistema, usados por muchos dispositivos para
pasar la información directamente a la memoria.
Normalmente causan menos problemas.
• Sin embargo, conflictos con los canales DMA pueden
causar problemas extraños en el sistema, y pueden
ser difíciles de diagnosticar. En la actualidad los
DMAs son utilizados comúnmente en tarjetas de
sonido.

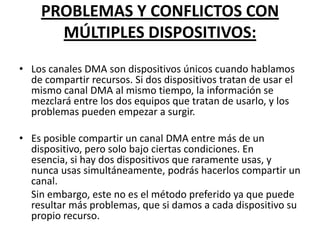

19. PROBLEMAS Y CONFLICTOS CON
MÚLTIPLES DISPOSITIVOS:
• Los canales DMA son dispositivos únicos cuando hablamos
de compartir recursos. Si dos dispositivos tratan de usar el
mismo canal DMA al mismo tiempo, la información se
mezclará entre los dos equipos que tratan de usarlo, y los
problemas pueden empezar a surgir.
• Es posible compartir un canal DMA entre más de un
dispositivo, pero solo bajo ciertas condiciones. En
esencia, si hay dos dispositivos que raramente usas, y
nunca usas simultáneamente, podrás hacerlos compartir un
canal.
Sin embargo, este no es el método preferido ya que puede
resultar más problemas, que si damos a cada dispositivo su
propio recurso.

20. ¿PARA QUÉ SE CREARON LOS
CANALES DMA?
• El procesador es el que manda en el ordenador. En los ordenadores
más antiguos, el procesador hacia prácticamente todo. Aparte de hacer
funcionar los programas también era responsable de transferir datos a
los periféricos. Desafortunadamente, dejar que el procesador haga
estas transferencias, es bastante negativo porque le impide hacer otras
tareas.
La tecnología DMA permitió a los procesadores hacer otros
trabajos y que los periféricos transfieran los datos ellos mismos, con la
consiguiente mejora del rendimiento. Algunos canales especiales
fueron creados, aparte de los circuitos integrados, permitiendo la
transferencia de información sin que el procesador controlara cada
aspecto de la transferencia. Los circuitos son normalmente parte del
sistema que compone la placa base.
• Hay que tener en cuenta que los canales DMA solo se encuentran en
los bus ISA. Los dispositivos PCI no utilizan los canales DMA estándar en
absoluto.

21. 4-Interrupciones:
Mecanismo de interrupciones en un PC:
• Un ordenador PC dispone en su placa base de un controlador
de interrupciones de Intel o de un circuito integrado
análogo. Este dispositivo electrónico dispone de hasta 16
líneas IRQ (Las IRQ son las líneas de interrupción que utilizan
los dispositivos para avisar al microprocesador que necesitan
su atención), numeradas desde el 00 hasta el 15.
• En las nuevas placas base este circuito está integrado junto
con el resto del chipset y permite hasta 24 interrupciones.

22. Tipos de interrupciones:
• Interrupciones de hardware: sus elementos no coinciden a la
ejecución del procesador, es decir, se pueden producir en
cualquier momento independientemente de lo que esté
haciendo el CPU en ese momento. Las causas que lo producen
son externas al procesador y a menudo suelen estar ligadas con
distintos dispositivos de E/S.
• Traps: Normalmente son causadas al realizarse operaciones no
permitidas tales como la división por 0, el acceso a una posición
de memoria no permitida, etc.
• Interrupciones por software: Las interrupciones por software son
generadas por el programa en ejecución. Para generarla, existen
distintas instrucciones en el código máquina que permiten al
programador producir una interrupción. Suelen ser de vital
importancia ya que a partir de estas interrupciones se solicita al
sistema operativo realizar determinadas funciones.

23. 5-Bibliografía:
• www.monografias.com/trabajos34/dispositivo
s-perifericos/dispositivos-perifericos
• www.wikipedia.org/wiki/Periférico
• www.slideshare.net/profeinformaticapcpi/tra
bajo-de-perifericos
• Imágenes: www.google.es

25. GRACIAS
