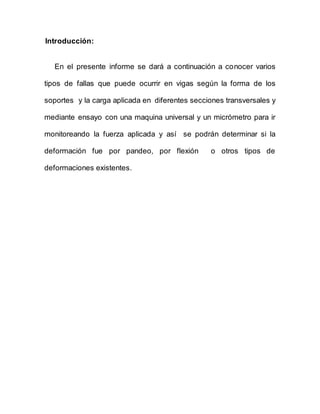

2. Introducción:
En el presente informe se dará a continuación a conocer varios
tipos de fallas que puede ocurrir en vigas según la forma de los
soportes y la carga aplicada en diferentes secciones transversales y
mediante ensayo con una maquina universal y un micrómetro para ir
monitoreando la fuerza aplicada y así se podrán determinar si la
deformación fue por pandeo, por flexión o otros tipos de
deformaciones existentes.

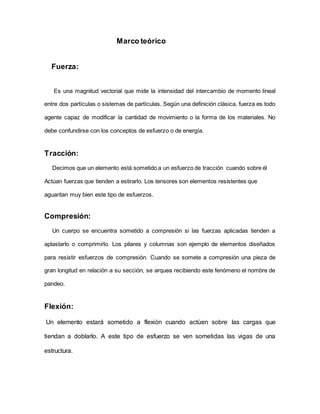

3. Marco teórico
Fuerza:
Es una magnitud vectorial que mide la intensidad del intercambio de momento lineal
entre dos partículas o sistemas de partículas. Según una definición clásica, fuerza es todo
agente capaz de modificar la cantidad de movimiento o la forma de los materiales. No
debe confundirse con los conceptos de esfuerzo o de energía.
Tracción:
Decimos que un elemento está sometido a un esfuerzo de tracción cuando sobre él
Actúan fuerzas que tienden a estirarlo. Los tensores son elementos resistentes que
aguantan muy bien este tipo de esfuerzos.
Compresión:
Un cuerpo se encuentra sometido a compresión si las fuerzas aplicadas tienden a
aplastarlo o comprimirlo. Los pilares y columnas son ejemplo de elementos diseñados
para resistir esfuerzos de compresión. Cuando se somete a compresión una pieza de
gran longitud en relación a su sección, se arquea recibiendo este fenómeno el nombre de
pandeo.
Flexión:
Un elemento estará sometido a flexión cuando actúen sobre las cargas que
tiendan a doblarlo. A este tipo de esfuerzo se ven sometidas las vigas de una
estructura.

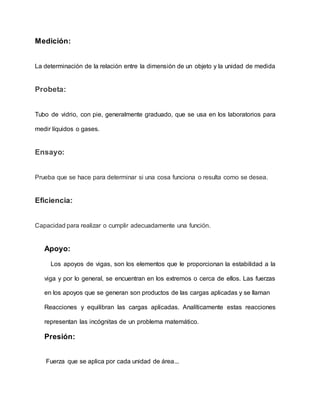

4. Medición:
La determinación de la relación entre la dimensión de un objeto y la unidad de medida
Probeta:
Tubo de vidrio, con pie, generalmente graduado, que se usa en los laboratorios para
medir líquidos o gases.
Ensayo:
Prueba que se hace para determinar si una cosa funciona o resulta como se desea.
Eficiencia:
Capacidad para realizar o cumplir adecuadamente una función.
Apoyo:
Los apoyos de vigas, son los elementos que le proporcionan la estabilidad a la
viga y por lo general, se encuentran en los extremos o cerca de ellos. Las fuerzas
en los apoyos que se generan son productos de las cargas aplicadas y se llaman
Reacciones y equilibran las cargas aplicadas. Analíticamente estas reacciones
representan las incógnitas de un problema matemático.
Presión:
Fuerza que se aplica por cada unidad de área...

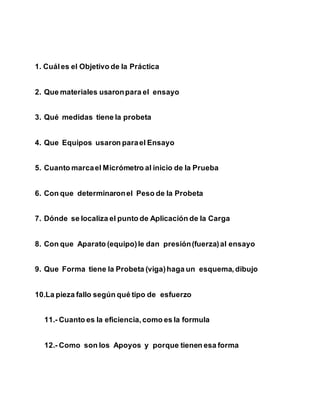

5. 1. Cuáles el Objetivo de la Práctica
2. Que materiales usaronpara el ensayo
3. Qué medidas tiene la probeta
4. Que Equipos usaron parael Ensayo
5. Cuanto marcael Micrómetro al inicio de la Prueba
6. Con que determinaronel Peso de la Probeta
7. Dónde se localiza el punto de Aplicación de la Carga
8. Con que Aparato (equipo)le dan presión(fuerza)al ensayo
9. Que Forma tiene la Probeta (viga)haga un esquema, dibujo
10.La pieza fallo según qué tipo de esfuerzo
11.- Cuanto es la eficiencia,como es la formula
12.- Como son los Apoyos y porque tienen esa forma

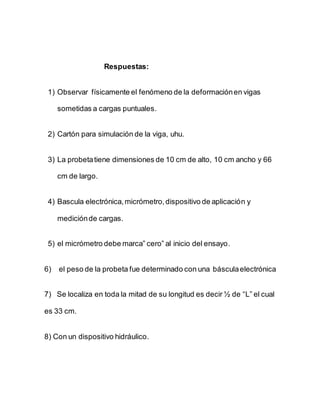

6. Respuestas:
1) Observar físicamente el fenómeno de la deformaciónen vigas
sometidas a cargas puntuales.
2) Cartón para simulación de la viga, uhu.
3) La probetatiene dimensiones de 10 cm de alto, 10 cm ancho y 66
cm de largo.
4) Bascula electrónica,micrómetro,dispositivo de aplicación y
mediciónde cargas.
5) el micrómetro debe marca” cero” al inicio del ensayo.
6) el peso de la probeta fue determinado con una básculaelectrónica
7) Se localiza en toda la mitad de su longitud es decir ½ de “L” el cual
es 33 cm.
8) Con un dispositivo hidráulico.

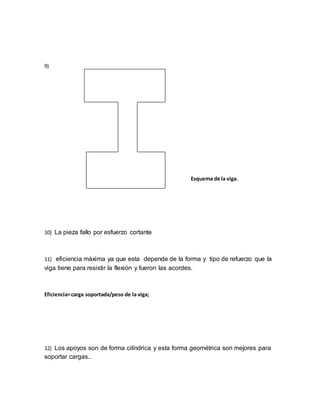

7. 9)
Esquema de la viga.
10) La pieza fallo por esfuerzo cortante
11) eficiencia máxima ya que esta depende de la forma y tipo de refuerzo que la
viga tiene para resistir la flexión y fueron las acordes.
Eficiencia=carga soportada/peso de la viga;
12) Los apoyos son de forma cilíndrica y esta forma geométrica son mejores para
soportar cargas..

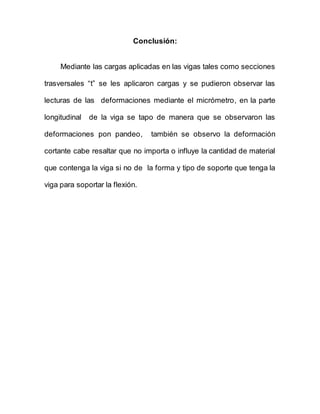

8. Conclusión:
Mediante las cargas aplicadas en las vigas tales como secciones
trasversales “t” se les aplicaron cargas y se pudieron observar las
lecturas de las deformaciones mediante el micrómetro, en la parte
longitudinal de la viga se tapo de manera que se observaron las
deformaciones pon pandeo, también se observo la deformación
cortante cabe resaltar que no importa o influye la cantidad de material
que contenga la viga si no de la forma y tipo de soporte que tenga la
viga para soportar la flexión.

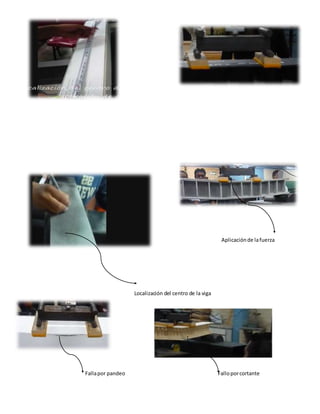

9. Aplicaciónde lafuerza
Localización del centro de la viga
Fallapor pandeo Falloporcortante
