El documento describe los conceptos básicos de electricidad como la corriente continua, corriente alterna, circuitos eléctricos en serie y paralelo, y el transporte de corriente eléctrica. También explica herramientas y máquinas eléctricas como poleas, motores eléctricos y piñones. Por último, resume las leyes de Ohm y Watt que describen la relación entre voltaje, corriente y potencia en circuitos eléctricos.

1. 1
TRABAJO DE INFORMATICA
Nicolas Gutiérrez Arias
Grado 10-6
Institución Educativa Liceo Departamental
Santiago de Cal
(2020)

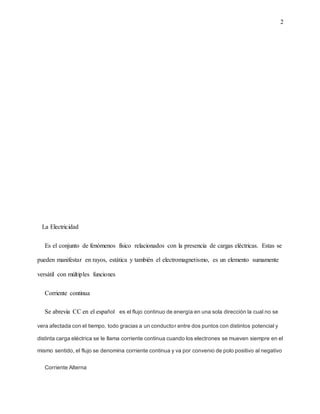

2. 2
La Electricidad
Es el conjunto de fenómenos físico relacionados con la presencia de cargas eléctricas. Estas se
pueden manifestar en rayos, estática y también el electromagnetismo, es un elemento sumamente
versátil con múltiples funciones
Corriente continua
Se abrevia CC en el español es el flujo continuo de energía en una sola dirección la cual no se
vera afectada con el tiempo, todo gracias a un conductor entre dos puntos con distintos potencial y
distinta carga eléctrica se le llama corriente continua cuando los electrones se mueven siempre en el
mismo sentido, el flujo se denomina corriente continua y va por convenio de polo positivo al negativo
Corriente Alterna

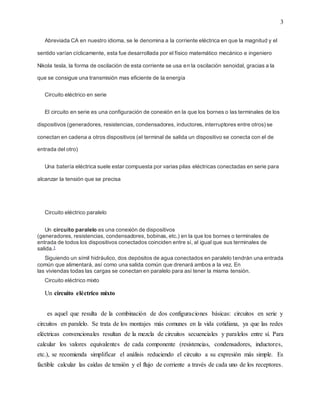

3. 3
Abreviada CA en nuestro idioma, se le denomina a la corriente eléctrica en que la magnitud y el
sentido varían cíclicamente, esta fue desarrollada por el físico matemático mecánico e ingeniero
Nikola tesla, la forma de oscilación de esta corriente se usa en la oscilación senoidal, gracias a la
que se consigue una transmisión mas eficiente de la energía
Circuito eléctrico en serie
El circuito en serie es una configuración de conexión en la que los bornes o las terminales de los
dispositivos (generadores, resistencias, condensadores, inductores, interruptores entre otros) se
conectan en cadena a otros dispositivos (el terminal de salida un dispositivo se conecta con el de
entrada del otro)
Una batería eléctrica suele estar compuesta por varias pilas eléctricas conectadas en serie para
alcanzar la tensión que se precisa
Circuito eléctrico paralelo
Un circuito paralelo es una conexión de dispositivos
(generadores, resistencias, condensadores, bobinas, etc.) en la que los bornes o terminales de
entrada de todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de
salida.1
Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada
común que alimentará, así como una salida común que drenará ambos a la vez. En
las viviendas todas las cargas se conectan en paralelo para así tener la misma tensión.
Circuito eléctrico mixto
Un circuito eléctrico mixto
es aquel que resulta de la combinación de dos configuraciones básicas: circuitos en serie y
circuitos en paralelo. Se trata de los montajes más comunes en la vida cotidiana, ya que las redes
eléctricas convencionales resultan de la mezcla de circuitos secuenciales y paralelos entre sí. Para
calcular los valores equivalentes de cada componente (resistencias, condensadores, inductores,
etc.), se recomienda simplificar el análisis reduciendo el circuito a su expresión más simple. Es
factible calcular las caídas de tensión y el flujo de corriente a través de cada uno de los receptores.

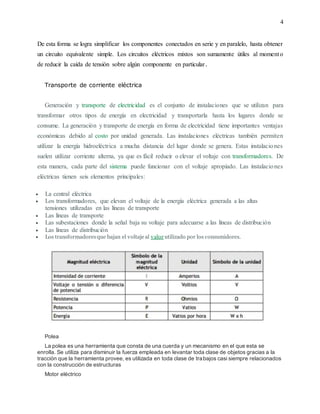

4. 4
De esta forma se logra simplificar los componentes conectados en serie y en paralelo, hasta obtener
un circuito equivalente simple. Los circuitos eléctricos mixtos son sumamente útiles al momento
de reducir la caída de tensión sobre algún componente en particular.
Transporte de corriente eléctrica
Generación y transporte de electricidad es el conjunto de instalaciones que se utilizan para
transformar otros tipos de energía en electricidad y transportarla hasta los lugares donde se
consume. La generación y transporte de energía en forma de electricidad tiene importantes ventajas
económicas debido al costo por unidad generada. Las instalaciones eléctricas también permiten
utilizar la energía hidroeléctrica a mucha distancia del lugar donde se genera. Estas instalaciones
suelen utilizar corriente alterna, ya que es fácil reducir o elevar el voltaje con transformadores. De
esta manera, cada parte del sistema puede funcionar con el voltaje apropiado. Las instalaciones
eléctricas tienen seis elementos principales:
 La central eléctrica
 Los transformadores, que elevan el voltaje de la energía eléctrica generada a las altas
tensiones utilizadas en las líneas de transporte
 Las líneas de transporte
 Las subestaciones donde la señal baja su voltaje para adecuarse a las líneas de distribución
 Las líneas de distribución
 Los transformadoresque bajan el voltaje al valor utilizado por los consumidores.
Polea
La polea es una herramienta que consta de una cuerda y un mecanismo en el que esta se
enrolla. Se utiliza para disminuir la fuerza empleada en levantar toda clase de objetos gracias a la
tracción que la herramienta provee, es utilizada en toda clase de trabajos casi siempre relacionados
con la construcción de estructuras
Motor eléctrico

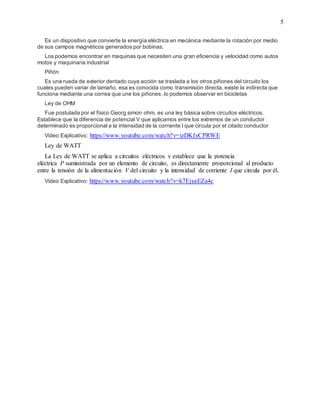

5. 5
Es un dispositivo que convierte la energía eléctrica en mecánica mediante la rotación por medio
de sus campos magnéticos generados por bobinas.
Los podemos encontrar en maquinas que necesiten una gran eficiencia y velocidad como autos
motos y maquinaria industrial
Piñón
Es una rueda de exterior dentado cuya acción se traslada a los otros piñones del circuito los
cuales pueden variar de tamaño, esa es conocida como transmisión directa, existe la indirecta que
funciona mediante una correa que une los piñones, lo podemos observar en bicicletas
Ley de OHM
Fue postulada por el físico Georg simon ohm, es una ley básica sobre circuitos eléctricos.
Establece que la diferencia de potencial V que aplicamos entre los extremos de un conductor
determinado es proporcional a la intensidad de la corriente I que circula por el citado conductor
Video Explicativo: https://www.youtube.com/watch?v=izDKIyCPRWE
Ley de WATT
La Ley de WATT se aplica a circuitos eléctricos y establece que la potencia
eléctrica P suministrada por un elemento de circuito, es directamente proporcional al producto
entre la tensión de la alimentación V del circuito y la intensidad de corriente I que circula por él.
Video Explicativo: https://www.youtube.com/watch?v=k7EjyaEZa4c
