1. FACULTAD: INGENIERIA
ESCUELA PROFESIONAL: INGENIERIA CIVIL
CURSO: TIC: II
TEMA. DISEÑO DE CIMENTACIÓN
DOCENTE: ING. JESÚS SOTELO MONTES
ALUMNO:PAUCAR CRUZ SILVER
AÑO:
2015
“AÑO DE LA DIVERSIFICACION PRODUCTIVA Y DEL FORTALECIMIENTO DE LA
EDUCACION”

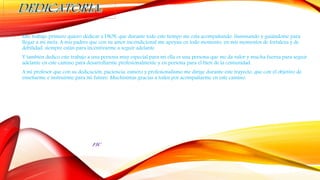

2. Este trabajo primero quiero dedicar a DIOS, que durante todo este tiempo me esta acompañando, iluminando y guiándome para
llegar a mi meta. A mis padres que con su amor incondicional me apoyan en todo momento, en mis momentos de fortaleza y de
debilidad, siempre están para incentivarme a seguir adelante.
Y también dedico este trabajo a una persona muy especial para mi ella es una persona que me da valor y mucha fuerza para seguir
adelante en este camino para desarrollarme profesionalmente y en persona para el bien de la comunidad.
A mi profesor que con su dedicación, paciencia, esmero y profesionalismo me dirige durante este trayecto, que con el objetivo de
enseñarme e instruirme para mi futuro. Muchísimas gracias a todos por acompañarme en este camino.
FIC

3. Agradezco a la universidad Católica Los Ángeles De Chimbote quien me ha brindado las
facilidades y por acobijarme, en su escuela para así poder prepararme como ingeniero civil.
A mis padres por el apoyo que me esta brindando para a si para poder estudiar y a mi profesor al
ING. JESUS SOTELO MONTES, Que con su sabio conocimiento me esta enseñando en cuanto a mi
proceso de aprendizaje.
FIC

4. la subestructura o cimentación es aquella parte de la estructura que se coloca generalmente por debajo de la superficie del
terreno y transmite las cargas al suelo o roca subyacente. Todos los suelos se comprimen al someterlos a cargas y causan
asentamientos en la estructura soportada. Los dos requisitos esenciales en el diseño de cimentaciones son: que el asentamiento
total de la estructura esta limitado a una cantidad tolerable pequeña y que, en lo posible, el asentamiento diferencial de las
distintas partes de la estructura se elimine. Con respecto al posible daño estructural, la eliminación de asentamiento distinto
dentro de la misma estructura es incluso mas importante que los limites impuestos sobre el asentamiento uniforme global.
Para limitar los asentamientos de la manera indicada, es necesario(1)transmitir la carga de la estructura hasta un estrato de
suelo que tenga la resistencia suficiente, y(2)distribuir la carga sobre una área suficientemente grande de este estrato para
minimizar las presiones de contacto.
Para simplificar el diseño de cimentaciones, se hace la hipótesis de que son rígidas y el suelo que las soporta consta de capas
elásticas; en consecuencia, se puede suponer que la distribución de presiones de suelo es uniforme. El calculo de los momentos
flexionantes y de cortante se hace con la presión total de suelo que se obtiene sustrayendo el peso propio de la cimentación y
la sobrecarga de la presión total del suelo.
FIC

5. PRESION DE APOYO DEL SUELO EN EL BASE DE LAS ZAPATAS
La distribución de la presión de apoyo del suelo en las zapatas, depende de la forma de las cargas de los muros o las columnas
se transmiten a la loza de zapata y de grado de rigidez de la misma.se supone que el suelo bajo la zapata es un material elástico
y homogéneo y la zapata se supone rígida, como es el caso mas común en las cimentaciones. En consecuencia, se puede
considerar que la ´presión de apoyo del suelo esta uniformente distribuida si la reacción actúa en el eje de área de la loza de la
zapata. Si la carga no es axial o no esta aplicada simétricamente, distribución de la presión del suelo adopta una forma
trapezoidal debido a los efectos combinados de la carga axial y la flexión.
Las zapatas de las columnas exteriores y las zapatas combinadas pueden estar sujetas a cargas exenticas. Cuando el momento
producido por la excentricidad es muy grandes, se pueden presentar esfuerzos te tensión en un lado de zapatas, puesto que la
distribución de esfuerzos de flexión dependen de la magnitud de la excentricidad de la carga. Siempre se aconsejable
proporcionar el área de estas zapatas en forma tal que la resultante se localice en el tercio medio. En el tal caso, la carga se
localiza en el tercio medio de la dimensión de la zapata en cada dirección. Con lo que se evitan tensiones en el suelo que en
teoría pueden ocurrir antes de la redistribución de esfuerzos.

6. TIPOS DE CIMENTACIONES:
Dependiendo de la ubicación y de las características de los estratos resistentes de los suelos, las cimentaciones se clasifican en cimentaciones
superficiales y cimentaciones profundas.
Entre cimentaciones superficiales destacan los plintos aislados, las zapatas corridas, las zapatas combinadas, las vigas de cimentación y las losas
de cimentación.
Entre las cimentaciones profundas se suelen utilizar los pilotes prefabricados hincados, los pilotes fundidos en sitio y los caissons.
a)°- PLINTOS AISLADOS.- se los utiliza como soportes de una sola columna, o de varios columnas cercanas en cuyo caso sirve de elemento
integrador. Pueden utilizar una zapata de hormigón armado, o un macizo de hormigón simple o de hormigón ciclópeo.
a)°- ZAPATAS CORRIDAS:- se las utiliza para cimentar muros o elementos longitudinales continuos de distintos materiales como hormigón o
mampostería.
c)°_ ZAPATAS COMBINADAS:- se las suele emplear para integrar el funcionamiento de una zapata inestable o ineficiente por si sola, con otra
zapata estable o eficiente, mediante una viga de rigidez.
d)°_ VIGAS DE CIMENTACION:- se las emplea en suelos pocos resistentes, para integrar linealmente la cimentación de varias columnas. Cuando
se integran las columnas superficialmente mediante vigas de cimentación en dos direcciones, se forma un malla de cimentación.
e)°- LOSAS DE CIMENTACION:- se emplean en suelos poco resistencia, para integrar superficialmente la cimentación de varias columnas .
Cuando al diseñar la cimentación mediante plintos aislados , la superficie de cimentación supera el 25% de área total, es recomendable utilizar
losas de cimentación

7. CONCLUSIONES:
En el diseño de las tres zapatas aisladas, dos son semejantes por la razón que trabajan, eléctricamente y
concéntricamente, debido que a uno se le adiciona el porcentaje del momento flexionante para hacer de ella
mas critica.
Generalmente el diseño de zapatas se calcula para que ele concreto adsorba el cortante, a si no tener que
diseñarla para construir estribos en ella. Por esta razón los peraltes son mucho mas grande comparados en el
resto de los elementos estructurales. Además se la diseña el acero de anclaje mínimo para absorber esfuerzos
inesperados en dicha.
