2. ARQUITECTURA DE RED

3. RED BUS En esta tipología, los elementos que constituyen la red se disponen linealmente, es decir, en serie y conectados por medio de un cable; el bus. Las tramas de información emitidas por un nodo (terminal o servidor) se propagan por todo el bus(en ambas direcciones), alcanzado a todos los demás nodos. Cada nodo de la red se debe encargar de reconocer la información que recorre el bus, para así determinar cual es la que le corresponde, la destinada a él. Es el tipo de instalación más sencillo y un fallo en un nodo no provoca la caída del sistema de la red. Por otra parte, una ruptura del bus es difícil de localizar(dependiendo de la longitud del cable y el número de terminales conectados a él) y provoca la inutilidad de todo el sistema.

4. Red de bus.

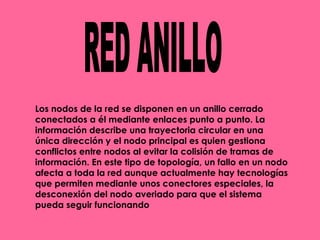

5. RED ANILLO Los nodos de la red se disponen en un anillo cerrado conectados a él mediante enlaces punto a punto. La información describe una trayectoria circular en una única dirección y el nodo principal es quien gestiona conflictos entre nodos al evitar la colisión de tramas de información. En este tipo de topología, un fallo en un nodo afecta a toda la red aunque actualmente hay tecnologías que permiten mediante unos conectores especiales, la desconexión del nodo averiado para que el sistema pueda seguir funcionando

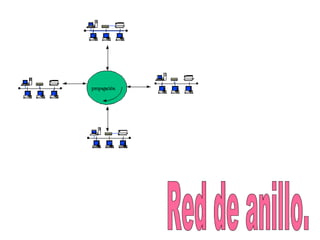

6. Red de anillo.

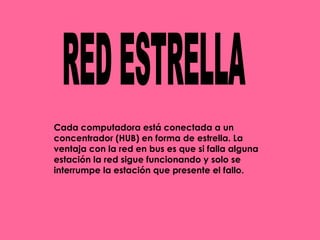

7. RED ESTRELLA Cada computadora está conectada a un concentrador (HUB) en forma de estrella. La ventaja con la red en bus es que si falla alguna estación la red sigue funcionando y solo se interrumpe la estación que presente el fallo.

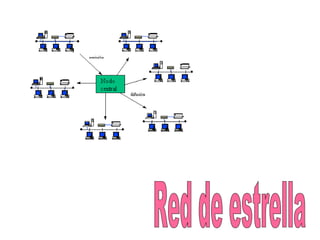

8. Red de estrella

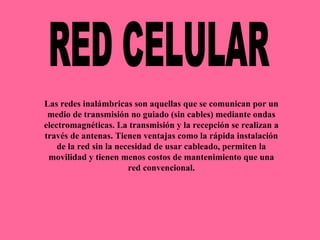

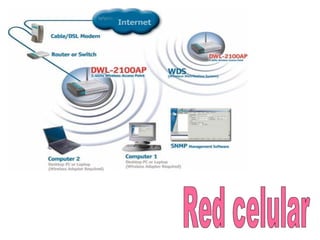

9. RED CELULAR Las redes inalámbricas son aquellas que se comunican por un medio de transmisión no guiado (sin cables) mediante ondas electromagnéticas. La transmisión y la recepción se realizan a través de antenas. Tienen ventajas como la rápida instalación de la red sin la necesidad de usar cableado, permiten la movilidad y tienen menos costos de mantenimiento que una red convencional.

10. Red celular

11. DISPOSITIVOS DE GESTIÓN DE RED

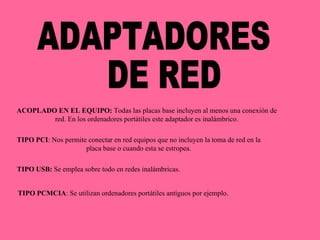

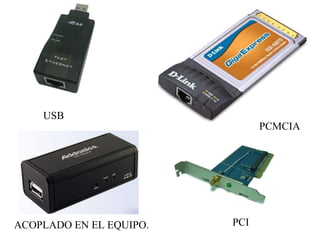

12. ADAPTADORES DE RED ACOPLADO EN EL EQUIPO: Todas las placas base incluyen al menos una conexión de red. En los ordenadores portátiles este adaptador es inalámbrico. TIPO PCI : Nos permite conectar en red equipos que no incluyen la toma de red en la placa base o cuando esta se estropea. TIPO USB: Se emplea sobre todo en redes inalámbricas. TIPO PCMCIA : Se utilizan ordenadores portátiles antiguos por ejemplo.

13. USB PCMCIA ACOPLADO EN EL EQUIPO. PCI

14. CONCENTRADOR (HUB) Actúa como un simple enlace,transmitiendo los datos por todos sus puertos. El concentrador que vemos en la imagen admite hasta cuatro equipos conectados directamente.

15. CONECTADOR HUB

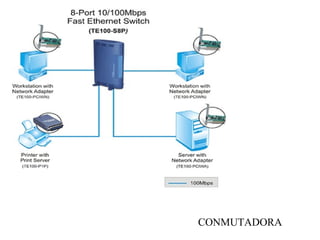

16. CONMUTADOR (SWITCH) Lee la información que le llega y la redirige solamente al equipo que tiene que recibirla; no ha todos los que forman la red.

17. CONMUTADORA

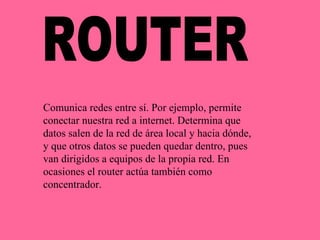

18. ROUTER Comunica redes entre sí. Por ejemplo, permite conectar nuestra red a internet. Determina que datos salen de la red de área local y hacia dónde, y que otros datos se pueden quedar dentro, pues van dirigidos a equipos de la propia red. En ocasiones el router actúa también como concentrador.

19. ROUTER

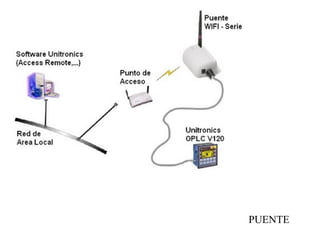

20. PUENTE Permite dividir una red en distintos segmentos o unir dos redes que emplean un mismo sistema (protocolo) de comunicación, para facilitar la gestión y disminuir el tráfico, sobretodo en redes muy grandes.

21. PUENTE

22. PUNTO DE ACCESO Es un tipo de puente. Permite, por ejemplo, conectar entre sí una red inalámbrica y una cableada. Podemos decir que es “el concentrador” empleado en redes inalámbricas.

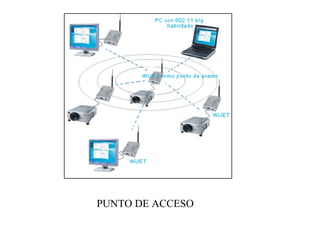

23. PUNTO DE ACCESO

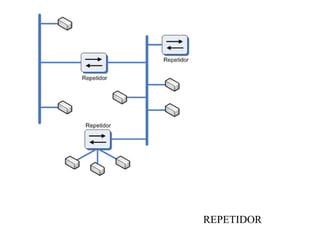

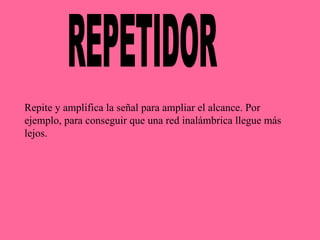

24. REPETIDOR Repite y amplifica la señal para ampliar el alcance. Por ejemplo, para conseguir que una red inalámbrica llegue más lejos.

25. REPETIDOR

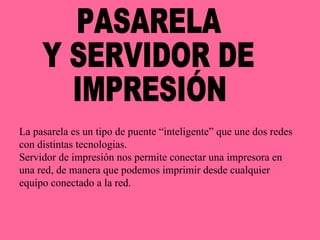

26. PASARELA Y SERVIDOR DE IMPRESIÓN La pasarela es un tipo de puente “inteligente” que une dos redes con distintas tecnologias. Servidor de impresión nos permite conectar una impresora en una red, de manera que podemos imprimir desde cualquier equipo conectado a la red.

27. PASARELA SERVIDOR DE IMPRESIÓN

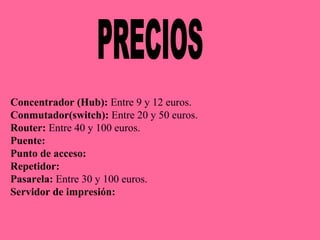

28. PRECIOS Concentrador (Hub): Entre 9 y 12 euros. Conmutador(switch): Entre 20 y 50 euros. Router: Entre 40 y 100 euros. Puente: Punto de acceso: Repetidor: Pasarela: Entre 30 y 100 euros. Servidor de impresión:
