FUNDAMENTOS DE ELECTRICIDAD Y ELECTRÓNICA LA
ELECTRICIDAD Y LA ELECTRÓNICA
ANGIE SOPHIE MEDINA IBARRA
VALENTINA MOSQUERA ARENAS
MARÍA JOSÉ PAREJA RAMÍREZ
ANDRES FERNANDO PEREA CASTILLO
JACOBO PAREDES RICO
JUAN SEBASTIÁN SÁNCHEZ VALENCIA
10-5
INSTITUCIÓN EDUCATIVA LICEO DEPARTAMENTAL
ÁREA DE TECNOLOGÍA E INFORMÁTICA
DOCENTE: GUILLERMO MONDRAGÓN
I PERIODO
SANTIAGO DE CALI / VALLE DEL CAUCA
01 DE FEBRERO DEL 2021

2. 2
CONTENIDO
-Fundamentos de la electricidad y la electrónica …………………….
-Términos básicos …………………………………………………….
-La electrónica ……………………………………………………….
-Resistencias ………………………………………………………….
-Resistencias variables ………………………………………………..
-Condensadores ……………………………………………………….
-Diodos …………………………………………………………….....
-Transitores …………………………………………………………...
-Motores ……………………………………………………………....
-Servomotores ………………………………………………………..
-Relés ………………………………………………………………....
-La electricidad y la electrónica ………………………………………
-Ley de OHM ………………………………………………………...
-Ley de Watt ………………………………………………………….
-Problemas con circuitos ……………………………………………...
-Código de colores ……………………………………………………
-Sensores ……………………………………………………………...
-Manejo de protoboard ………………………………………………..
-Tester o multímetro …………………………………………………..
-Tarjeta arduino ……………………………………………………….
-Conclusión …………………………………………………………...
-Referencias …………………………………………………………..
-Link de blogs ………………………………………………………...
-Evidencias …………………………………………………………...

3. 3

4. 4
TRANSPORTE DE CORRIENTE ELÉCTRICA
¿Qué es?
El transporte de corriente eléctrica, comúnmente conocido como transporte de energía
eléctrica, es básicamente la manera en la que la energía viaja a través de los cables, un
proceso que consiste en transportar mediante cables de alta tensión, la corriente,
generalmente alterna, generada en las centrales eléctricas y la dirige hacia un generador
donde se recupere la que se perdió a través de los cables durante el trayecto, este proceso se
encarga de que la energía que producen las centrales eléctricas, de las cuales, algunas de sus
principales fuentes de generación de energía son el petróleo y el carbón, el ciclo combinado,
la energía nuclear, la energía hidroeléctrica, eólica y solar, llegue a los centros de consumos
como lo son nuestros hogares y cualquier . Además, este no es solo un proceso, es más bien
toda la trayectoria que atraviesa la electricidad desde que se genera hasta que se distribuye.
La red de transportes de corriente eléctrica comprende los distintos elementos que son claves
y necesarios para que la energía viaje a través de grandes distancias y llegue a los puntos de
consumo. Por esto, esta red hace parte del conjunto de medios y elementos útiles para la
generación, transporte y distribución de energía eléctrica, este conjunto recibe el nombre de
sistema de suministro eléctrico.
Dicho en otras, palabras, el transporte de corriente eléctrica es la red de reparto que hace que
la energía, por medios de los cables de alta tensión, los transformadores elevadores y

5. 5
reductores y la llevan hasta los puntos de consumo, como lo son la industria pesada, la
industria ligera, el transporte y nuestro hogar.
¿Cómo funciona?
El transporte de la energía eléctrica funciona a través de una agrupación de instalaciones, que
se encargan para transformar distintos tipos de energía en electricidad. Primero, las centrales
eléctricas producen entre 15.000V y 25.000V de corriente alterna, que luego se conduce, por
medio de cableado de alta tensión a los transformadores elevadores, estos pueden elevar el
voltaje entre 138.000V y 756.000V, después de esto esta corriente viaja por las líneas
conductoras y llega a las subestaciones o transformadores reductoras para que se disminuya
para adecuarse a las líneas de distribución, luego atraviesan las líneas de distribución, por
último, llegan a las subestaciones de transformación que se sitúan en el entorno de los puntos
de consumo y adecuan el voltaje a la necesidad del consumidor.

6. 6
https://sites.google.com/site/energiaelectricaelisa/transporte-y-distribucion-de-la-energia
Como todo, el transporte de
corriente eléctrica también
tiene sus inconvenientes,
por ejemplo, es que la
corriente no puede ser
almacenada en grandes
cantidades, por lo que se
debe producir
constantemente, lo que
además de ser un proceso
complicado, también genera mucha contaminación ambiental. Aunque son varias las fuentes
de generación de energía, las que se usan comúnmente son las más contaminantes, por
ejemplo, las centrales térmicas que trabajan con combustibles y las centrales hidroeléctricas,
por una parte, las centrales térmicas generan gases tóxicos y contaminantes que contribuyen
al efecto invernadero y al cambio climático, tales como dióxido de carbono, dióxido de
azufre, óxidos de nitrógeno, hollín y material particulado, por otra parte las hidroeléctricas, a
pesar de que no generan en gran cantidad dichos gases tienen otros tipos de impactos
negativos como lo pueden ser, el desperdicio del agua, que es una sustancia vital y que es
limitada para los seres humanos, cambios en los ecosistemas, entre otros. Por su parte, los
otros tipos de fuentes generadoras de energía como la energía eólica y solar, son mucho más
amigables con el medio ambiente, aunque los procesos que se realizan previos a estas
también contaminan, se reduce en una gran cantidad la contaminación en comparación con

7. 7
otras fuentes de energía, sin embargo, estos procesos son un poco más lentos y costosos, lo
que se ha convertido en el motivo por el que las empresas eligen los métodos y las fuentes
más contaminantes, pero eficaces.

8. 8
LA LEY DE OHM
La ley de ohm es una de las leyes básicas y fundamentales de la electrónica y los circuitos
eléctricos y contribuyó demasiado en la comprensión y explicación de cómo funcionan los
circuitos eléctricos. Esta fue planteada en 1827 por Georg Simon Ohm, quien fue un
científico y matemático alemán. Para comprender esta ley primero debemos conocer los tres
elementos básicos que la conforman, estos son: la corriente, que se representa con I
(referencia a la intensidad de la corriente) y se mide en amperios, cada amperio es la cantidad
de electrones que fluye por segundo en un circuito; el voltaje, que se representa con V y que
es la fuerza que mueve los electrones, por esto, entre mayor voltaje, mayor corriente; por
último, la resistencia que se representa con R y es lo que limita al voltaje y la corriente y se
mide en ohmios. Lo que plantea la ley de ohm son fórmulas que explican de manera simple la
relación que existe entre estos tres y propone que la intensidad de la corriente es proporcional
al voltaje y es inversamente proporcional a la resistencia. Además, esta ley puede ser aplicada
en todo un circuito o solo en un fragmento de este.
La fórmula que fue planteada como la fórmula general de Ohm es en realidad una igualdad
que se representa de la siguiente manera:
I=V/R
Entonces, si el voltaje aumentase, el resultado sería mayor, por lo que la intensidad también
aumentaría, sin embargo, en el caso de la resistencia, si esta aumenta, el resultado sería
menor, por lo que la intensidad disminuiría.
Lo que nos permite esta relación es obtener cualquiera de las tres magnitudes que la
componen que la componen si conocemos las otros dos, lo que es posible con las siguientes
fórmulas:

9. 9

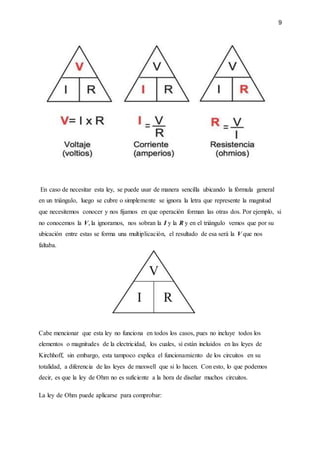

En caso de necesitar esta ley, se puede usar de manera sencilla ubicando la fórmula general
en un triángulo, luego se cubre o simplemente se ignora la letra que represente la magnitud
que necesitemos conocer y nos fijamos en que operación forman las otras dos. Por ejemplo, si
no conocemos la V, la ignoramos, nos sobran la I y la R y en el triángulo vemos que por su
ubicación entre estas se forma una multiplicación, el resultado de esa será la V que nos
faltaba.
Cabe mencionar que esta ley no funciona en todos los casos, pues no incluye todos los
elementos o magnitudes de la electricidad, los cuales, sí están incluidos en las leyes de
Kirchhoff, sin embargo, esta tampoco explica el funcionamiento de los circuitos en su
totalidad, a diferencia de las leyes de maxwell que si lo hacen. Con esto, lo que podemos
decir, es que la ley de Ohm no es suficiente a la hora de diseñar muchos circuitos.
La ley de Ohm puede aplicarse para comprobar:

10. 10
-Valores estáticos de los componentes del circuito
-Niveles de corriente
-Suministros de voltaje
-Caídas de tensión
TESTER O MULTÍMETRO
El tester, también conocido como multímetro o polímetro, es una de las herramientas más
importantes y más utilizadas en el ámbito de la electricidad y la electrónica, esto se debe a la
gran variedad de funciones que este dispositivo que es eléctrico y portátil puede cumplir. La
principal es medir de manera directa las magnitudes físicas que conforman los circuitos
eléctricos, tales como la resistencia, el voltaje, la corriente y otros. Este puede medir las
magnitudes en determinados rangos y puede medir
corriente continua o corriente alterna de manera
digital o analógica. Además, el multímetro no solo
mide magnitudes, sino que también puede detectar
la presencia de corriente alterna, detección de la
presencia de tensión, medición de frecuencia,
medición de capacitancia, medición de milivoltios y
puede realizar pruebas de continuidad, aunque cabe
resaltar que no todos los modelos cuentan con las
mismas funciones.
Esta herramienta es básicamente la fusión de tres
instrumentos de medición, estos son el voltímetro,
el amperímetro y el ohmímetro, estos sensores lo
que permiten es que sea posible realizar la medición de las distintas magnitudes físicas en
diferentes circuitos, equipos, aparatos y también en instalaciones eléctricas y electrónicas.
La historia del multímetro que conocemos hoy en día se remonta a su antecedente llamado
AVO, este dispositivo surgió debido a la necesidad de su creador de unir tres distintos
instrumentos de medición en un solo dispositivo, con la intención de disminuir las
incomodidades que causaba llevar tantos aparatos con distintos usos a la hora de realizar

11. 11
procesos en el ámbito de la electricidad y la electrónica y fue así como en el año 1923 el
creador del AVO, Donald Macadie, lanzó su producto al mercado y se convirtió en un éxito.
Como el primer multímetro solo permitía realizar análisis de circuitos que fuesen de corriente
continua, pero al pasar del tiempo se le introdujeron las medidas de corriente alterna.
Cabe mencionar que el modelo original de AVO fue descontinuado en el año 2008 debido a
que encontrar repuestos mecánicos para este se convirtió en un trabajo complejo.
Al principio no se realizaron modificaciones en las características que el modelo original
poseía, sin embargo, con el paso del tiempo se han hecho pequeñas modificaciones a los
modelos de la época actual, por ejemplo, se les añadió la medida de la capacidad de los
condensadores y algunas características de los transistores. Por otra parte, los polímetros
digitales, han sido objeto de renovaciones y se les han agregado nuevas características, pero
sin cambiar sus características base y la esencia propia de la primera generación, es decir, de
los AVO.
LAS PARTES DEL MULTÍMETRO:
El galvanómetro es el principal componente
del multímetro ya que este es el que, en mayor
parte, le permite ser un dispositivo
multifuncional.
En el caso de los modelos antiguos, tienen una
escala múltiple, al desplazarse la aguja que esta
tiene, marca los valores que muestran las
magnitudes que están siendo medidas.
Por otro lado, los modelos digitales incluyen
una pantalla donde se puede observar el
resultado de la medición que se realice.
Las principales partes del multímetro son:

12. 12
POWER: También se le llama interruptor y es el botón que permite encender y apagar el
dispositivo.
DISPLAY: Al igual que en otros dispositivos es la pantalla de cristal líquido en la cual se
presentan los resultados de las mediciones que se realicen. Generalmente estas pantallas son
monocromáticas y pueden mostrar datos numéricos de entre dos y tres cifras decimales. En la
anterior, los modelos analógicos de los tester mostraban los resultados por medio de una
aguja que demarcaba los resultados de la medición. Actualmente, los resultados se presentan
en las pantallas de manera gráfica junto a los datos numéricos.
LLAVE SELECTORA DE RANGO Y TIPO DE MEDICIÓN: Conocida como selector o
selector de escala y su función es básicamente seleccionar el tipo de magnitud que se va a
medir y el rango de la medición que se va a utilizar. Además, podemos seleccionar los
diferentes tipos de magnitudes físicas que se pueden medir con este dispositivo, tales como el
voltaje directo y alterno, la resistencia, la capacitancia, la frecuencia, la corriente directa y
alterna, la frecuencia y las pruebas de diodos y continuidad.
CABLES: Hay dos tipos de cables, unos negros
y otros rojos. El cable negro siempre se conecta
al borne o Jack negro. Por otra parte, el cable
rojo se conecta al Jack adecuado dependiendo
de la magnitud que se necesite medir.
Existen diferentes tipos de conectividades que
son:
Jack negativo o borne de conexión: el cable
siempre estará unido al negro con punta.
Jack o borne de conexión para el cable rojo con
punta: se utiliza para medir la resistencia, la
frecuencia y el voltaje.
Jack o borne de conexión para cable rojo con punta: usado para medir miliamperes.
Jack o borne de conexión para el cable rojo con punta: para medir amperes.

13. 13
SONDAS:
Las sondas básicas son agujas aisladas y metálicas, que se encuentran ubicadas en los
extremos de los cables negros y rojos y pueden ser tocadas para componentes, cables o pistas
en pistas de placas de circuitos. Estás también pueden ser interpretadas como un código de
colores en donde el rojo representa el positivo y el negro negativo. Además, estas también
funcionan como medio para probar los valores que no son eléctricos, como el pH, la luz o la
temperatura.
FUENTE DE ENERGÍA:
En la mayoría de multímetros la fuente de energía es generalmente una batería y dependiendo
del modelo puede necesitar una celda de uno y medio de voltaje o llegar a necesitar una
batería de nueve voltios.
SIMBOLOGÍA DE LAS FUNCIONES:
http://1.bp.blogspot.com/uw3uC9Ytzxc/U5pSiuHDdvI/AAAAAAAABMo/DEU24toQ_ls/s1
600/Simbolos+en+multimetros+digitales.png
¿CÓMO USAR UN TESTER?

14. 14
Antes de usar este dispositivo, debemos tener en cuenta que este se usa para manipular
corriente eléctrica por lo que se está en riesgo de sufrir lesiones graves, por ende, debemos
conocer muy bien los procedimientos que vamos a hacer y cómo realizarlos.
También debemos identificar si es un modelo analógico o digital, ya que esto cambiará la
manera en que leemos el resultado. A continuación, una breve explicación de cada uno de
estos modelos:
ANALÓGICO:
Este tipo de multímetros son muy útiles y su uso es especial en los laboratorios, entre sus
funciones está la posibilidad de realizar mediciones de la corriente, resistencia, voltajes, la
impedancia y la caída de voltaje y muestra los resultados a través de una aguja que se mueve
sobre una escala.
DIGITAL:
Los multímetros digitales, por su parte, usan los circuitos como medio para transformar los
valores analógicos en digitales y así mostrarlos en la pantalla que este incluye. En
comparación con el analógico, este da los resultados en un tiempo más prolongado.
Luego, el primer paso es ubicar cada terminal eléctrico, es decir, seleccionar el rango en el
que se va a realizar la medición, que magnitud se va a medir y ubicar cada cable y sonda
dependiendo del tipo de conectividad que se necesite. Además, hay que tener en cuenta que
para cada medición se debe realizar un proceso diferente.
Para la medición de corriente continua en el polímetro se selecciona el símbolo V con raya en
la parte superior y dos puntos en la parte inferior, como no se conoce el voltaje se selecciona
el valor de mayor rango y se va disminuyendo hasta conseguir el valor correspondiente. Hay
que tener en cuenta también que este tipo de corriente es la que se usa en la mayoría de
dispositivos y aparatos electrónicos.
Para la medición de corriente alterna, que es la que llega generalmente a nuestros hogares y
brinda energía a todos los dispositivos electrónicos que se encuentran en estos, se selecciona
un multímetro específico para esta función, el símbolo que lo representa es V-. y si como en
el caso anterior no se conoce el voltaje, se realiza el mismo procedimiento de la medición de
corriente continua.

15. 15
Para la comprobación de continuidad, que es el paso de electricidad continua o alterna a
través de un cable, se conectan correctamente los terminales eléctricos y si el polímetro
produce un sonido como un “beep” significa que, si hay continuidad, por el contrario, si no lo
produce es porque no la hay; lo que nos permite este proceso es saber si un cableado está bien
instalado o no.
Para medir la carga de una batería, se necesita un tester digital, pues son estos quienes traen
estas funciones, solo se deben poner los terminales eléctricos del tester en cada extremo de la
batería y en la pantalla se mostrará como resultado la carga que le queda a la batería.
MOTORES:
Son la parte sistemática de una máquina capaz de hacer funcionar el sistema, transformando
cualquier tipo de energía (eléctrica, de combustibles fósiles, etcétera.), en energía mecánica
capaz de hacer un trabajo. En los carros este impacto es una fuerza que genera el
desplazamiento. Existen diversos tipos, siendo de los más comunes los siguientes:
.Motores térmicos, una vez que el trabajo se recibe desde energía calórica.
· Motores de
combustión interna, son
motores térmicos en los
que se crea una
combustión del fluido del
motor, transformando su
energía química en
energía térmica, desde la
cual se recibe energía
mecánica.

16. 16
· Motores de combustión externa, son motores térmicos en los que se genera una
combustión en un fluido diferente al fluido motor. El fluido motor alcanza un estado
térmico de más grande fuerza viable de llevar es por medio de la transmisión de energía
por medio de una pared.

17. 17
· Motores eléctricos, una vez que el trabajo se recibe desde una corriente eléctrica.
Usan la inducción electromagnética que crea la electricidad para crear desplazamiento,
según sea la constitución del motor: núcleo con cable arrollado, sin cable arrollado,
monofásico, trifásico, con imanes permanentes o sin ellos; la potencia es dependiente del
calibre del alambre, las vueltas del alambre y la tensión eléctrica aplicada.
SERVOMOTORES:
son dispositivos de accionamiento para controlar la exactitud de rapidez, par motor y postura.
Conforman un mejor manejo y exactitud ante accionamientos por medio de convertidores de
frecuencia, debido a que éstos no nos dan control de postura y resultan poco efectivos en
bajas velocidades. Es ese que tiene en su interior un encoder, conocido como decodificador,
que convierte el desplazamiento mecánico (giros del eje) en pulsos digitales interpretados por
un controlador de desplazamiento.

18. 18
PROBLEMAS CON CIRCUITOS:
Un circuito eléctrico es el grupo de recursos eléctricos conectados entre sí que permiten
producir, trasladar y usar la energía eléctrica con el fin de transformarla de otro tipo de
energía como, ejemplificando, energía calorífica (estufa) energía lumínica (bombilla) o
energía mecánica (motor). los recursos que emplea para lograr conseguirlo son los próximos:
· GENERADOR:Un generador es una máquina eléctrica rotativa que transforma
energía mecánica en energía eléctrica. Lo consigue debido a la relación de ambos
recursos primordiales que lo conforman: la parte móvil llamada rotor, y la parte estática
que se llama estator.
· CONDUCTOR: Es un material que permite la transmisión de electricidad. Esta
capacidad está dada por la poca resistencia que desempeña frente a el desplazamiento de
la carga eléctrica.
· RESISTENCIA ELÉCTRICA: Son recursos del circuito que se oponen al paso de la
corriente eléctrica
· INTERRUPTOR: Factor que posibilita abrir o cerrar el paso de la corriente eléctrica.
Si el interruptor está abierto no transitan los electrones y si está cerrado posibilita su paso.
CIRCUITO DE SERIE

19. 19
Se define un circuito serie como ese circuito eléctrico en el cual la corriente eléctrica solo
tiene un solo camino para llegar al punto de inicio, sin que importe los recursos intermedios.
En la situación concreta de solo arreglos de resistencias la corriente eléctrica en la misma en
todos los puntos de vista del circuito.
CIRCUITO PARALELO
Se define circuito paralelo como ese circuito en el cual la corriente eléctrica se bifurca en
cada nodo. su característica más fundamental es el hecho de que el potencial en cada
componente del circuito tiene la misma diferencia de potencial.
EL CIRCUITO MIXTO
Un circuito mixto es un circuito eléctrico que tiene una conjunción de recursos tanto en serie
como en paralelos. para la solución de dichos inconvenientes hablamos de solucionar primero

20. 20
todos los recursos que se hallan en serie y en paralelo para al final minimizar a un circuito
puro, bien sea en serie o paralelo.
SENSORES:
Un sensor o captador, como prefiera llamársele, no es más que un dispositivo pensado para
recibir información de una intensidad del exterior y transformarla en otra intensidad,
comúnmente eléctrica, que seamos capaces de cuantificar y manipular.
Los sensores se pueden clasificar según:
· Su principio de funcionamiento
· El tipo de señal de salida
· El rango de valores de salida
· El nivel de integración
· El tipo de variable medida
SEGÚN EL PRINCIPIO DE FUNCIONAMIENTO
Encontramos dos tipos de sensores:
· Activos
· Pasivos

21. 21
Sensores Activos
Son aquellos que generan señales representativas de las magnitudes a medir en forma
autónoma, sin requerir de fuente alguna de alimentación.
Sensores Pasivos
Son aquellos que generan señales representativas de las magnitudes a medir por medio de una
fuente auxiliar.
SEGÚN EL TIPO DE SEÑAL DE SALIDA
· Digitales
· Análogos

22. 22
· Temporales

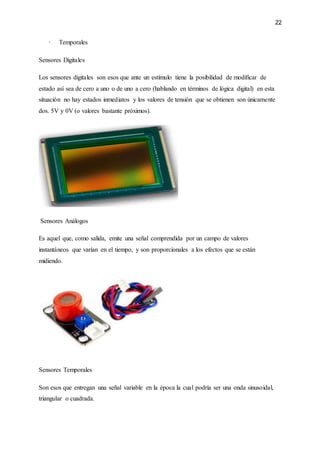

Sensores Digitales
Los sensores digitales son esos que ante un estímulo tiene la posibilidad de modificar de
estado así sea de cero a uno o de uno a cero (hablando en términos de lógica digital) en esta
situación no hay estados inmediatos y los valores de tensión que se obtienen son únicamente
dos. 5V y 0V (o valores bastante próximos).
Sensores Análogos
Es aquel que, como salida, emite una señal comprendida por un campo de valores
instantáneos que varían en el tiempo, y son proporcionales a los efectos que se están
midiendo.
Sensores Temporales
Son esos que entregan una señal variable en la época la cual podría ser una onda sinusoidal,
triangular o cuadrada.

23. 23
SEGÚN EL RANGO DE VALORES DE SALIDA
· On/Off
· De medida
Sensores On/Off
Además, conocidos como sensores si-no, sensores 0-1, sensores on-off, o sensores binarios
son generalmente dispositivos mecánicos básicos, los más frecuentes son:
· Interruptores Reed que se conectan por la proximidad de un imán.
· Interruptor de péndulo, donde un peso cuelga de un hilo conductor en un anillo
metálico y las vibraciones o desplazamiento del anillo generan el cierre del circuito.

24. 24

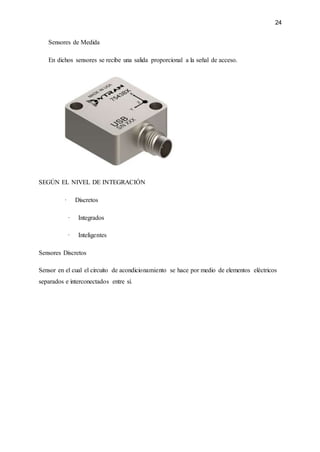

Sensores de Medida
En dichos sensores se recibe una salida proporcional a la señal de acceso.
SEGÚN EL NIVEL DE INTEGRACIÓN
· Discretos
· Integrados
· Inteligentes
Sensores Discretos
Sensor en el cual el circuito de acondicionamiento se hace por medio de elementos eléctricos
separados e interconectados entre sí.

25. 25
Sensores Integrados
Componente sensor y circuito acondicionador (al menos este último) construidos en un
exclusivo circuito incluido, monolítico o híbrido.
Sensores Inteligentes
Ejecuta por lo menos una de las próximas funcionalidades
1. Cálculos numéricos
2. Comunicación en red (No una punto a punto)
3. Autocalibración y autodiagnóstico

26. 26
4. Diversas medidas con identificación del sensor
SEGÚN EL TIPO DE VARIABLE FÍSICA MEDIDA
· Mecánicos
· Eléctricos
· Magnéticos
· Térmicos
· Acústicos
· Ultrasónicos
· Químicos
· Radiación
· Laser
Sensores Mecánicos
Son dispositivos que cambian su comportamiento bajo la acción de una intensidad física que
tienen la posibilidad de directa o indirecta. Los sensores mecánicos son usados para medir:

27. 27
Movimiento, postura, tensión, desplazamiento, presión, flujo. Mente transmite una señal que
sugiere cambio.
Sensores Eléctricos
Un sensor es un dispositivo capaz de identificar dimensiones físicas o químicas, denominadas
cambiantes de instrumentación, y transformarlas en cambiantes eléctricas. Las cambiantes
instrumentación tienen la posibilidad de ser ejemplificando: temperatura, magnitud lumínica,
distancia, aceleración, inclinación, movimiento, presión, fuerza, torsión, humedad,
desplazamiento, pH, etcétera.
Sensores Magnéticos

28. 28
Se sirve del impacto Hall para la medición de campos magnéticos o corrientes o para la
decisión de la postura.
Sensores Térmicos
Se aplican para la medición estricta de la temperatura, dan una indicación visual o una señal
de realimentación mecánica o eléctrica que podría ser usada en un sistema de lazo cerrado
para permitir el control automático de procesos térmicos. Sensores termo resistivos, Sensores
termoeléctricos, Sensores monolíticos o de silicio y Sensores piroeléctricos.
Sensores Acústicos

29. 29
Son micrófonos pequeños que detectan o bien la presión de la onda de sonido
(omnidireccional) o bien la velocidad de la onda de sonido (direccional). Estos sensores son
sensibles a las presiones que emiten las ondas acústicas, y las transforma en pulsos eléctricos.
Sensores Ultrasónicos
Miden la distancia por medio de la utilización de ondas ultrasónicas. El cabezal emite una
onda ultrasónica y obtiene la onda reflejada que retorna a partir del objeto. Los sensores
ultrasónicos miden la distancia al objeto contando la época entre la emisión y la recepción.
Sensores Químicos

30. 30
Son dispositivos que convierten información química a una señal analíticamente eficaz y es
capaz de dar la concentración de un factor específico de una muestra. Se forman por: Un
receptor que se ocupa de reconocer selectivamente a la especie química a identificar y un
transductor que se ocupa de cambiar la señal química en señal eléctrica.
Sensores de Radiación
Miden la radiación electromagnética en diferentes longitudes de onda basados en las
colaboraciones electromagnéticas entre los fotones (quantum de campo) y los electrones o
átomos del detector. Son necesarios para decidir las características de las partículas (E, q, m)
de la radiación. Fundamentales para:
1. Datos acerca de los núcleos.
2. Protección y control de radiactividad. Se apoya en la relación de la radiación con la
materia. Distinta relación con diversos detectores.
Sensores Láser

31. 31
Usa un “láser” para producir luz en una línea recta. Su punto de haz visible hace que su
alineación y posicionamiento sean muy fácil. Ya que el haz de luz está enfocado, el sensor se
puede instalar sin preocupaciones por la luz difusa.
DIODOS:
¿Qué son?
Es un dispositivo semiconductor que cuenta con dos terminales, un ánodo (+) y un cátodo (-),
y solo permiten el flujo de la electricidad en un solo sentido. Debido a esto, el diodo presenta
las mismas características que un interruptor. Su funcionamiento se le debe al popular inventor
estadounidense Lee de Forest, de quien John Fleming tomó algunos algunos principios para la
creación. Los primeros diodos que aparecieron eran válvulas o tubos vacíos llamados válvulas
termoiónicas y que se encontraban construidos por medio de dos electrodos rodeados de vacío
en un tubo de cristal, muy similares a las lámparas incandescentes.

32. 32
¿Qué compone un diodo?
Para poder hablar de la composición de un diodo, primero debemos de conocer la diferencia
entre un material tipo “P” y “N”.
MATERIAL TIPO P: un semiconductor tipo P se obtiene llevando a cabo un proceso de
dopado, añadiendo átomos al semiconductor para aumentar el número de portadores de cargas
(en este caso cargas positivas o huecos).
MATERIAL TIPO N: un semiconductor tipo N se obtiene llevando a cabo un proceso de
dopado, añadiendo átomos al semiconductor para aumentar el número de portadores de cargas
(en este caso negativas o electrones).
El diodo semiconductor está constituido fundamentalmente por una unión P-N, añadiendo un
terminal de conexión a cada uno de los contactos metálicos de sus extremos y una capsula que
aloja todo el conjunto, dejando el exterior las terminales que corresponden al ánodo (Zona P)
y el cátodo (Zona N).

33. 33
Polarización de un Diodo
Existen dos tipos de polarización para un diodo, directa e inversa
DIRECTA:
El ánodo se conecta al terminal positivo de la batería y el cátodo al terminal negativo. Una de
las características de la polarización directa es que el diodo conduce con una caída de tensión,
el voltaje aplicado supera el potencial de contacto y reduce la región de agotamiento. El ánodo,
en efecto, se convierte en una fuente de huecos y el cátodo en una fuente de electrones, de
modo que los huecos y los electrones se generan continuamente en la unión. La corriente
aumenta exponencialmente conforme al voltaje aplicado.
POLARIZACIÓN INVERSA:
El ánodo se conecta al silicio tipo N y el cátodo al silicio tipo P, la región de agotamiento
aumenta, lo que inhibe la difusión de electrones y por tanto la corriente. Aunque fluye una
corriente de saturación inversa (Io).

34. 34
TIPOS DE DIODOS
Diodo led: Un diodo LED es un dispositivo que permite el paso de corriente en un solo
sentido y que al ser polarizado emite un haz de luz.

35. 35
Diodo Zener: El Diodo Zener tiene un voltaje de ruptura inversa bien definido, cuando se
polariza inversamente y llegamos a Vz, el diodo conduce y mantiene la tensión Vz constante,
aunque nosotros sigamos aumentando la tensión en el circuito.
TRANSISTORES
¿Qué son?
Un transistor es un dispositivo que regula el flujo de corriente o de tensión sobre un circuito
actuando como un interruptor y/o amplificador para señales eléctricas o electrónicas
(tensiones y corrientes).

36. 36
¿Qué compone un transistor?
El transistor tiene tres partes, Una que emite electrones (emisor), otra que los recibe o
recolecta (colector) y otra con la que se modula el paso de dichos electrones (base). Una
pequeña señal eléctrica aplicada entre la base y el emisor modula la corriente que circula
entre emisor y receptor.
ESTADOS DE UN TRANSISTOR:
Un transistor puede tener 3 estados o zonas de trabajo posibles dentro de un circuito:
- En corte: No hay corriente por la base, o es demasiado pequeña y no pasa la corriente entre
el colector y el emisor (Ic-e = cero).
- En activa: deja pasar más o menos corriente entre el colector y el emisor (Ic-e = corriente
variable), dependiendo de la corriente de la base.
- En saturación: Entre el colector y el emisor pasa la máxima corriente posible.

37. 37
Relés:
Es un aparato eléctrico que funciona como interruptor, abriendo y cerrando el paso de la
corriente eléctrica, pero accionado eléctricamente.

38. 38
El relé permite abrir o cerrar contactos mediante un electroimán, por eso también se llaman
relés electromagnéticos o relevador.
La primera, por la izquierda es un relé real, la segunda un circuito controlado por un relé, y la
tercera el símbolo usado en los esquemas eléctricos para los relés.
CONCLUSIÓN:
A lo largo de este trabajo, todos los integrantes del grupo, desarrollamos diferentes
conocimientos y habilidades en relación con los fundamentos de la electricidad y la
electrónica, además, esperamos sea posible que nuestros conocimientos adquiridos los cuales
expresamos de la mejor manera, sean posibles fuentes de aprendizaje para cualquier otro
individuo.
En este escrito pudimos acercarnos y comprender la energía y la electrónica de una manera
más completa, por ejemplo, pudimos reconocer cómo se crea y transforma la energía, el

39. 39
proceso que atraviesa para llegar al punto de consumo, es decir, las instalaciones de las que
vivimos y las que rodean en general nuestra vida cotidiana, qué elementos sirven para
transportar, contener y transformar la energía, y con cuales se pueden diseñar o manipular
circuitos y diferentes componentes eléctricos y electrónicos, además, aprendimos sobre los
conceptos y leyes más básicos y fundamentales que conforman estas áreas, ampliando así el
conocimiento que es necesario que tengamos sobre estas, cosa que nos permite ahora conocer
cuáles son los componentes básicos que conforman la electrónica, tales como las magnitudes
físicas, las leyes que nos ayudan a relacionarlas y entenderlas y los objetos y dispositivos que
nos permiten medirlas, tratarlas y transformarlas, además, desarrollamos la capacidad de
aplicar estos conocimientos en nuestra vida cotidiana, cosa que es muy útil en casos tanto de
la vida diaria como académicos y laborales.
Después de indagar e investigar a fondo sobre cada uno de estos elementos, instalaciones,
dispositivos, leyes teorías y diferentes cuestiones que conforman las ramas de la electricidad
y la electrónica, también podemos concluir basados en nuestra experiencia, el hecho de que
una gran porción de la población probablemente no conoce de manera tan completa la
información sobre estos objetos que son bases fundamentales para que las cosas funcionen
como lo hacen en nuestra vida cotidiana, y aunque puede que no necesitemos aplicar
conocimientos tan profundos sobre estos todo el tiempo, si es necesario que se fomente y se
reparta la información sobre los diferentes elementos que crean, controlan, reparten, reparan
y relacionan la energía y electrónica con el mundo exterior, para que el uso y manejo de esta
sea práctico y fácil para todos nosotros. De esta manera, podemos destacar la importancia que
tiene la energía y la electrónica en nuestra vida, pues no son solo importantes, sino que son
fundamentales y necesarios en la sociedad actual.
