1. EQUIPO 1
5EV2

2.  ¿Qué es un transformador de
distribución?
 ¿Para qué se usa?

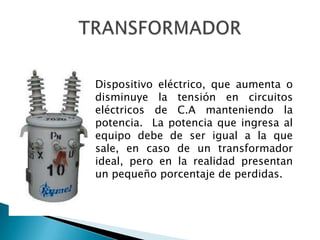

3. Dispositivo eléctrico, que aumenta o
disminuye la tensión en circuitos
eléctricos de C.A manteniendo la
potencia. La potencia que ingresa al
equipo debe de ser igual a la que
sale, en caso de un transformador
ideal, pero en la realidad presentan
un pequeño porcentaje de perdidas.

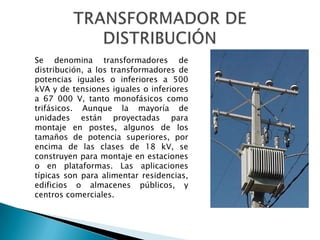

4. Se denomina transformadores de
distribución, a los transformadores de
potencias iguales o inferiores a 500
kVA y de tensiones iguales o inferiores
a 67 000 V, tanto monofásicos como
trifásicos. Aunque la mayoría de
unidades están proyectadas para
montaje en postes, algunos de los
tamaños de potencia superiores, por
encima de las clases de 18 kV, se
construyen para montaje en estaciones
o en plataformas. Las aplicaciones
típicas son para alimentar residencias,
edificios o almacenes públicos, y
centros comerciales.

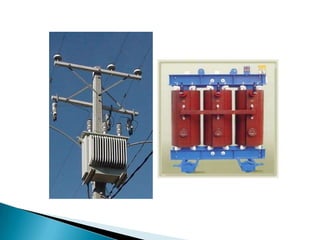

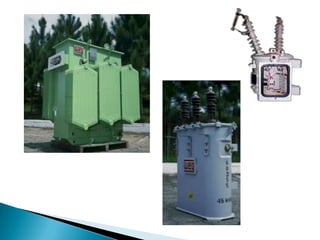

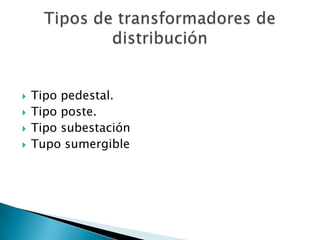

5.  Tipo pedestal.
 Tipo poste.
 Tipo subestación
 Tupo sumergible

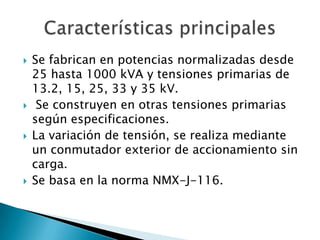

9.  Se fabrican en potencias normalizadas desde
25 hasta 1000 kVA y tensiones primarias de
13.2, 15, 25, 33 y 35 kV.
 Se construyen en otras tensiones primarias
según especificaciones.
 La variación de tensión, se realiza mediante
un conmutador exterior de accionamiento sin
carga.
 Se basa en la norma NMX-J-116.

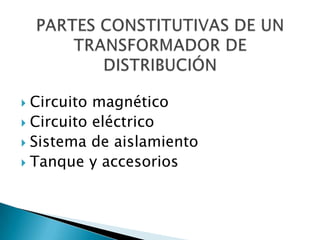

10.  Circuito magnético
 Circuito eléctrico
 Sistema de aislamiento

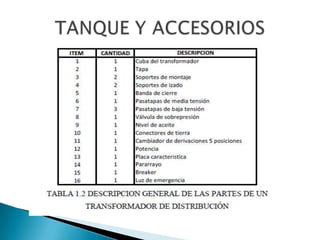

 Tanque y accesorios

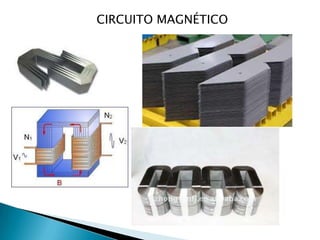

11. CIRCUITO MAGNÉTICO

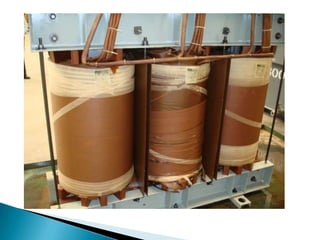

12.  CICUITO ELÉCTRICO

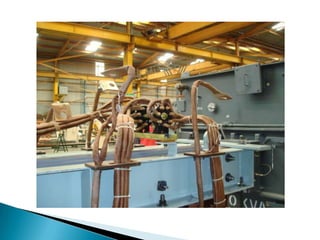

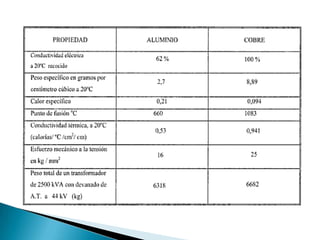

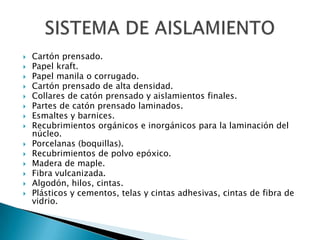

16.  Cartón prensado.
 Papel kraft.
 Papel manila o corrugado.
 Cartón prensado de alta densidad.
 Collares de catón prensado y aislamientos finales.
 Partes de catón prensado laminados.
 Esmaltes y barnices.
 Recubrimientos orgánicos e inorgánicos para la laminación del
núcleo.
 Porcelanas (boquillas).
 Recubrimientos de polvo epóxico.
 Madera de maple.
 Fibra vulcanizada.
 Algodón, hilos, cintas.
 Plásticos y cementos, telas y cintas adhesivas, cintas de fibra de
vidrio.

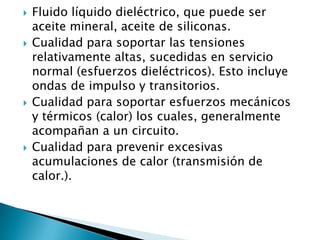

17.  Fluido líquido dieléctrico, que puede ser
aceite mineral, aceite de siliconas.
 Cualidad para soportar las tensiones
relativamente altas, sucedidas en servicio
normal (esfuerzos dieléctricos). Esto incluye
ondas de impulso y transitorios.
 Cualidad para soportar esfuerzos mecánicos
y térmicos (calor) los cuales, generalmente
acompañan a un circuito.
 Cualidad para prevenir excesivas
acumulaciones de calor (transmisión de
calor.).

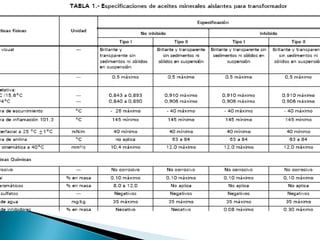

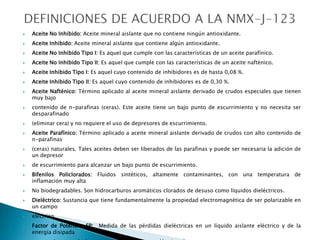

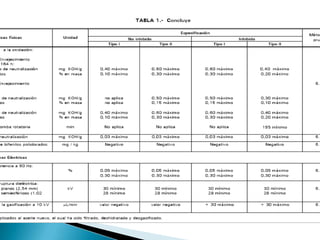

18.  Aceite No Inhibido: Aceite mineral aislante que no contiene ningún antioxidante.
 Aceite Inhibido: Aceite mineral aislante que contiene algún antioxidante.
 Aceite No Inhibido Tipo I: Es aquel que cumple con las características de un aceite parafínico.
 Aceite No Inhibido Tipo II: Es aquel que cumple con las características de un aceite nafténico.
 Aceite Inhibido Tipo I: Es aquel cuyo contenido de inhibidores es de hasta 0,08 %.
 Aceite Inhibido Tipo II: Es aquel cuyo contenido de inhibidores es de 0,30 %.
 Aceite Nafténico: Término aplicado al aceite mineral aislante derivado de crudos especiales que tienen
muy bajo
 contenido de n-parafinas (ceras). Este aceite tiene un bajo punto de escurrimiento y no necesita ser
desparafinado
 (eliminar cera) y no requiere el uso de depresores de escurrimiento.
 Aceite Parafínico: Término aplicado a aceite mineral aislante derivado de crudos con alto contenido de
n-parafinas
 (ceras) naturales. Tales aceites deben ser liberados de las parafinas y puede ser necesaria la adición de
un depresor
 de escurrimiento para alcanzar un bajo punto de escurrimiento.
 Bifenilos Policlorados: Fluidos sintéticos, altamente contaminantes, con una temperatura de
inflamación muy alta
 No biodegradables. Son hidrocarburos aromáticos clorados de desuso como líquidos dieléctricos.
 Dieléctrico: Sustancia que tiene fundamentalmente la propiedad electromagnética de ser polarizable en
un campo
 eléctrico.
 Factor de Potencia, FP: Medida de las pérdidas dieléctricas en un líquido aislante eléctrico y de la
energía disipada

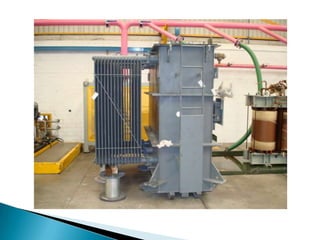

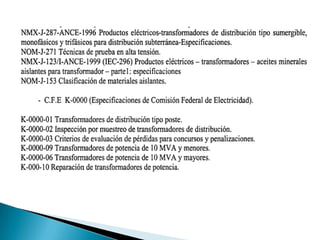

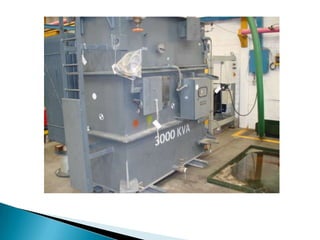

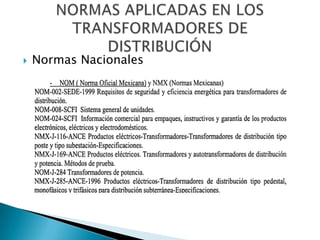

24.  Normas Nacionales

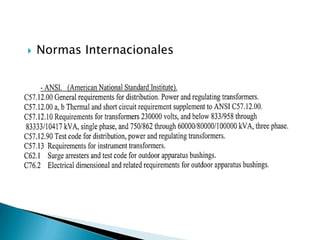

26.  Normas Internacionales

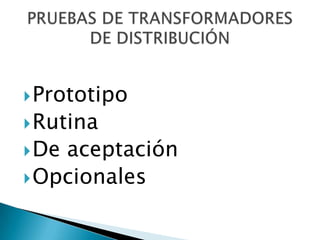

27.  Prototipo
 Rutina
 Deaceptación
 Opcionales

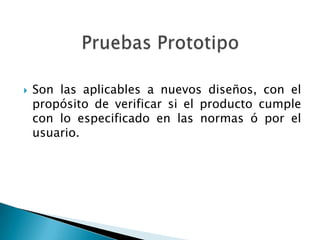

28.  Son las aplicables a nuevos diseños, con el
propósito de verificar si el producto cumple
con lo especificado en las normas ó por el
usuario.

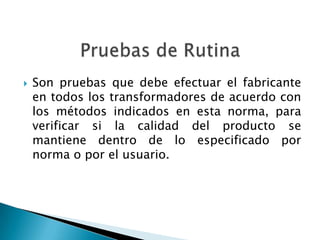

29.  Son pruebas que debe efectuar el fabricante
en todos los transformadores de acuerdo con
los métodos indicados en esta norma, para
verificar si la calidad del producto se
mantiene dentro de lo especificado por
norma o por el usuario.

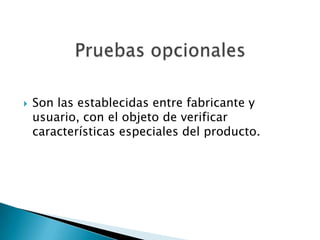

30.  Son las establecidas entre fabricante y
usuario, con el objeto de verificar
características especiales del producto.

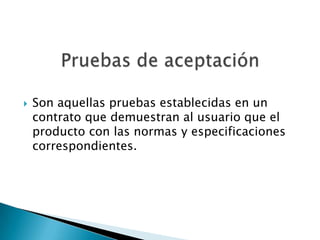

31.  Son aquellas pruebas establecidas en un
contrato que demuestran al usuario que el
producto con las normas y especificaciones
correspondientes.

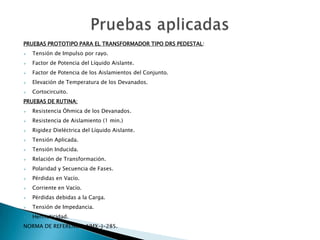

32. PRUEBAS PROTOTIPO PARA EL TRANSFORMADOR TIPO DRS PEDESTAL:
 Tensión de Impulso por rayo.
 Factor de Potencia del Líquido Aislante.
 Factor de Potencia de los Aislamientos del Conjunto.
 Elevación de Temperatura de los Devanados.
 Cortocircuito.
PRUEBAS DE RUTINA:
 Resistencia Óhmica de los Devanados.
 Resistencia de Aislamiento (1 min.)
 Rigidez Dieléctrica del Líquido Aislante.
 Tensión Aplicada.
 Tensión Inducida.
 Relación de Transformación.
 Polaridad y Secuencia de Fases.
 Pérdidas en Vacío.
 Corriente en Vacío.
 Pérdidas debidas a la Carga.
 Tensión de Impedancia.
 Hermeticidad.
NORMA DE REFERENCIA NMX-J-285.

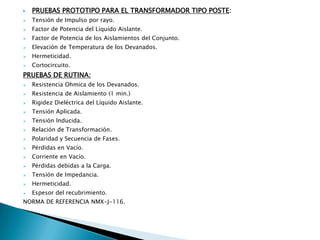

33.  PRUEBAS PROTOTIPO PARA EL TRANSFORMADOR TIPO POSTE:
 Tensión de Impulso por rayo.
 Factor de Potencia del Líquido Aislante.
 Factor de Potencia de los Aislamientos del Conjunto.
 Elevación de Temperatura de los Devanados.
 Hermeticidad.
 Cortocircuito.
PRUEBAS DE RUTINA:
 Resistencia Ohmica de los Devanados.
 Resistencia de Aislamiento (1 min.)
 Rigidez Dieléctrica del Líquido Aislante.
 Tensión Aplicada.
 Tensión Inducida.
 Relación de Transformación.
 Polaridad y Secuencia de Fases.
 Pérdidas en Vacío.
 Corriente en Vacío.
 Pérdidas debidas a la Carga.
 Tensión de Impedancia.
 Hermeticidad.
 Espesor del recubrimiento.
NORMA DE REFERENCIA NMX-J-116.

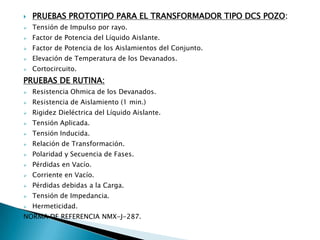

34.  PRUEBAS PROTOTIPO PARA EL TRANSFORMADOR TIPO DCS POZO:
 Tensión de Impulso por rayo.
 Factor de Potencia del Líquido Aislante.
 Factor de Potencia de los Aislamientos del Conjunto.
 Elevación de Temperatura de los Devanados.
 Cortocircuito.
PRUEBAS DE RUTINA:
 Resistencia Ohmica de los Devanados.
 Resistencia de Aislamiento (1 min.)
 Rigidez Dieléctrica del Líquido Aislante.
 Tensión Aplicada.
 Tensión Inducida.
 Relación de Transformación.
 Polaridad y Secuencia de Fases.
 Pérdidas en Vacío.
 Corriente en Vacío.
 Pérdidas debidas a la Carga.
 Tensión de Impedancia.
 Hermeticidad.
NORMA DE REFERENCIA NMX-J-287.

35.  PRUEBAS PROTOTIPO PARA EL TRANSFORMADOR TIPO SUBESTACIÓN
CON DESCONECTADOR:
 Tensión de Impulso por rayo.
 Factor de Potencia del Líquido Aislante.
 Factor de Potencia de los Aislamientos del Conjunto.
 Elevación de Temperatura de los Devanados.
 Hermeticidad.
 Cortocircuito.
PRUEBAS DE RUTINA:
 Resistencia Ohmica de los Devanados.
 Resistencia de Aislamiento (1 min.)
 Rigidez Dieléctrica del Líquido Aislante.
 Tensión Aplicada.
 Tensión Inducida.
 Relación de Transformación.
 Polaridad y Secuencia de Fases.
 Pérdidas en Vacío.
 Corriente en Vacío.
 Pérdidas debidas a la Carga.
 Tensión de Impedancia.
NORMA DE REFERENCIA NMX-J-116.

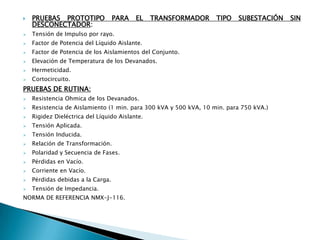

36.  PRUEBAS PROTOTIPO PARA EL TRANSFORMADOR TIPO SUBESTACIÓN SIN
DESCONECTADOR:
 Tensión de Impulso por rayo.
 Factor de Potencia del Líquido Aislante.
 Factor de Potencia de los Aislamientos del Conjunto.
 Elevación de Temperatura de los Devanados.
 Hermeticidad.
 Cortocircuito.
PRUEBAS DE RUTINA:
 Resistencia Ohmica de los Devanados.
 Resistencia de Aislamiento (1 min. para 300 kVA y 500 kVA, 10 min. para 750 kVA.)
 Rigidez Dieléctrica del Líquido Aislante.
 Tensión Aplicada.
 Tensión Inducida.
 Relación de Transformación.
 Polaridad y Secuencia de Fases.
 Pérdidas en Vacío.
 Corriente en Vacío.
 Pérdidas debidas a la Carga.
 Tensión de Impedancia.
NORMA DE REFERENCIA NMX-J-116.

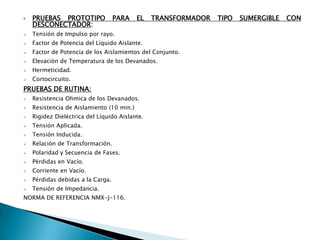

37.  PRUEBAS PROTOTIPO PARA EL TRANSFORMADOR TIPO SUMERGIBLE CON
DESCONECTADOR:
 Tensión de Impulso por rayo.
 Factor de Potencia del Líquido Aislante.
 Factor de Potencia de los Aislamientos del Conjunto.
 Elevación de Temperatura de los Devanados.
 Hermeticidad.
 Cortocircuito.
PRUEBAS DE RUTINA:
 Resistencia Ohmica de los Devanados.
 Resistencia de Aislamiento (10 min.)
 Rigidez Dieléctrica del Líquido Aislante.
 Tensión Aplicada.
 Tensión Inducida.
 Relación de Transformación.
 Polaridad y Secuencia de Fases.
 Pérdidas en Vacío.
 Corriente en Vacío.
 Pérdidas debidas a la Carga.
 Tensión de Impedancia.
NORMA DE REFERENCIA NMX-J-116.

38.  Fabricantes Nacionales
 Fabricantes Internacionales

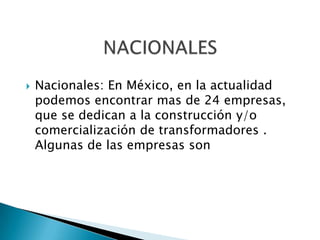

39.  Nacionales: En México, en la actualidad
podemos encontrar mas de 24 empresas,
que se dedican a la construcción y/o
comercialización de transformadores .
Algunas de las empresas son

40. • Zetrak S.A de C.V
• Voltran S.A de C.V
• Transformadores Buen Día
S.A de C.V
• Prolec GE, S de R.l de C.V
• Oil Reclaming, S.A de C.V
• Grupo Alcione, S.A de C.V
• Comercializadora de
transformadores y cables
electricos, S.A
• Eléctrica México, S.A de
C.V
• Manufacturas y electricas
Orion, S.A de C.V

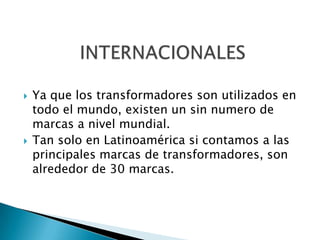

41.  Ya que los transformadores son utilizados en
todo el mundo, existen un sin numero de
marcas a nivel mundial.
 Tan solo en Latinoamérica si contamos a las
principales marcas de transformadores, son
alrededor de 30 marcas.

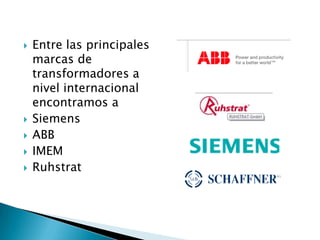

42.  Entre las principales
marcas de
transformadores a
nivel internacional
encontramos a
 Siemens
 ABB
 IMEM
 Ruhstrat
