1. CURIOSA
S
Claudia Alexandra Díaz Lozano
I.E Carlos Arturo Torres Peña
1104

2. ¿ QUE ES UN DIODO?
Un diodo es un componente electrónico de
dos terminales que permite la circulación de
la corriente eléctrica a través de él en un solo
sentido. Este término generalmente se usa
para referirse al diodo semiconductor, el
más común en la actualidad; consta de una
pieza de cristal semiconductor conectada a
dos terminales eléctricos..

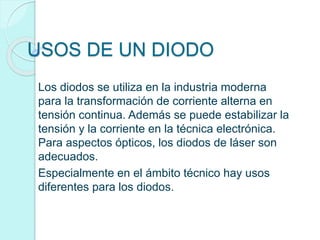

3. USOS DE UN DIODO
Los diodos se utiliza en la industria moderna
para la transformación de corriente alterna en
tensión continua. Además se puede estabilizar la
tensión y la corriente en la técnica electrónica.
Para aspectos ópticos, los diodos de láser son
adecuados.
Especialmente en el ámbito técnico hay usos
diferentes para los diodos.

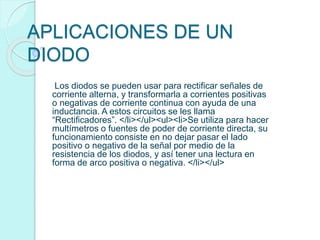

4. APLICACIONES DE UN
DIODO
Los diodos se pueden usar para rectificar señales de
corriente alterna, y transformarla a corrientes positivas
o negativas de corriente continua con ayuda de una
inductancia. A estos circuitos se les llama
“Rectificadores”. </li></ul><ul><li>Se utiliza para hacer
multímetros o fuentes de poder de corriente directa, su
funcionamiento consiste en no dejar pasar el lado
positivo o negativo de la señal por medio de la
resistencia de los diodos, y así tener una lectura en
forma de arco positiva o negativa. </li></ul>

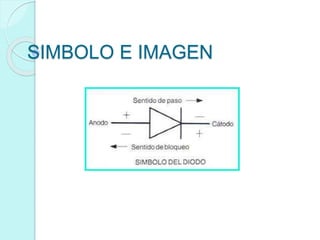

5. SIMBOLO E IMAGEN

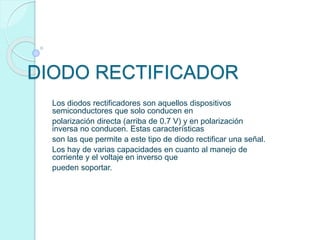

6. DIODO RECTIFICADOR
Los diodos rectificadores son aquellos dispositivos
semiconductores que solo conducen en
polarización directa (arriba de 0.7 V) y en polarización
inversa no conducen. Estas características
son las que permite a este tipo de diodo rectificar una señal.
Los hay de varias capacidades en cuanto al manejo de
corriente y el voltaje en inverso que
pueden soportar.

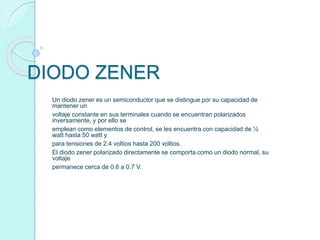

7. DIODO ZENER
Un diodo zener es un semiconductor que se distingue por su capacidad de
mantener un
voltaje constante en sus terminales cuando se encuentran polarizados
inversamente, y por ello se
emplean como elementos de control, se les encuentra con capacidad de ½
watt hasta 50 watt y
para tensiones de 2.4 voltios hasta 200 voltios.
El diodo zener polarizado directamente se comporta como un diodo normal, su
voltaje
permanece cerca de 0.6 a 0.7 V.

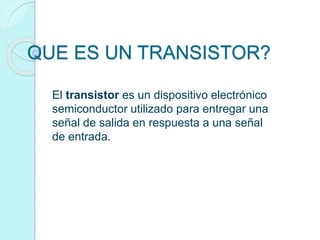

8. QUE ES UN TRANSISTOR?
El transistor es un dispositivo electrónico
semiconductor utilizado para entregar una
señal de salida en respuesta a una señal
de entrada.

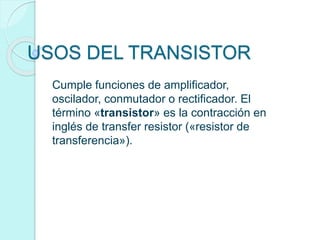

9. USOS DEL TRANSISTOR
Cumple funciones de amplificador,
oscilador, conmutador o rectificador. El
término «transistor» es la contracción en
inglés de transfer resistor («resistor de
transferencia»).

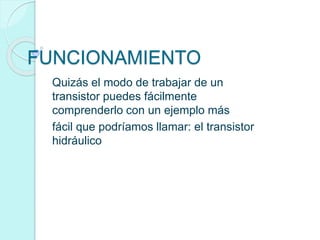

10. FUNCIONAMIENTO
Quizás el modo de trabajar de un
transistor puedes fácilmente
comprenderlo con un ejemplo más
fácil que podríamos llamar: el transistor
hidráulico

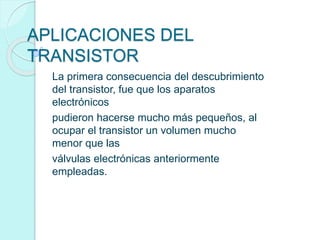

11. APLICACIONES DEL
TRANSISTOR
La primera consecuencia del descubrimiento
del transistor, fue que los aparatos
electrónicos
pudieron hacerse mucho más pequeños, al
ocupar el transistor un volumen mucho
menor que las
válvulas electrónicas anteriormente
empleadas.

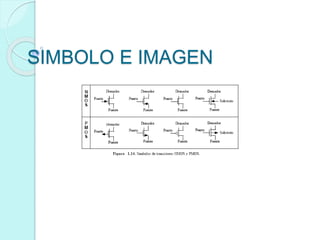

12. SIMBOLO E IMAGEN

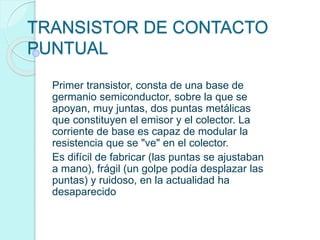

13. TRANSISTOR DE CONTACTO
PUNTUAL
Primer transistor, consta de una base de
germanio semiconductor, sobre la que se
apoyan, muy juntas, dos puntas metálicas
que constituyen el emisor y el colector. La
corriente de base es capaz de modular la
resistencia que se "ve" en el colector.
Es difícil de fabricar (las puntas se ajustaban
a mano), frágil (un golpe podía desplazar las
puntas) y ruidoso, en la actualidad ha
desaparecido

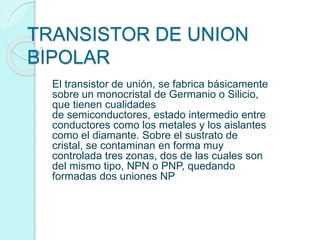

14. TRANSISTOR DE UNION
BIPOLAR
El transistor de unión, se fabrica básicamente
sobre un monocristal de Germanio o Silicio,
que tienen cualidades
de semiconductores, estado intermedio entre
conductores como los metales y los aislantes
como el diamante. Sobre el sustrato de
cristal, se contaminan en forma muy
controlada tres zonas, dos de las cuales son
del mismo tipo, NPN o PNP, quedando
formadas dos uniones NP

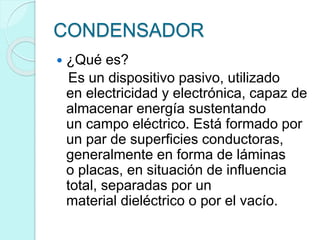

15. CONDENSADOR
 ¿Qué es?
Es un dispositivo pasivo, utilizado
en electricidad y electrónica, capaz de
almacenar energía sustentando
un campo eléctrico. Está formado por
un par de superficies conductoras,
generalmente en forma de láminas
o placas, en situación de influencia
total, separadas por un
material dieléctrico o por el vacío.

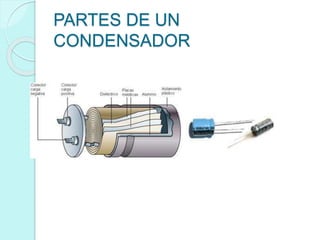

16. PARTES DE UN
CONDENSADOR

17. Símbolo del condensador
 Este es el simbolo de un condensador

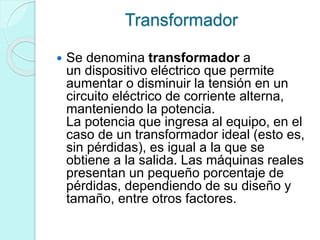

18. Transformador
 Se denomina transformador a
un dispositivo eléctrico que permite
aumentar o disminuir la tensión en un
circuito eléctrico de corriente alterna,
manteniendo la potencia.
La potencia que ingresa al equipo, en el
caso de un transformador ideal (esto es,
sin pérdidas), es igual a la que se
obtiene a la salida. Las máquinas reales
presentan un pequeño porcentaje de
pérdidas, dependiendo de su diseño y
tamaño, entre otros factores.

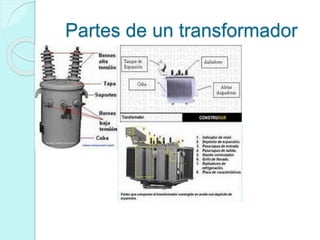

19. Partes de un transformador

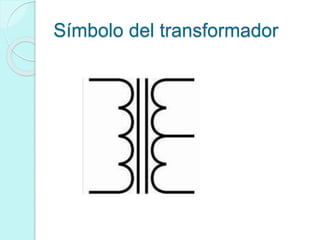

20. Símbolo del transformador

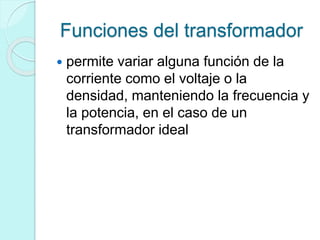

21. Funciones del transformador
 permite variar alguna función de la
corriente como el voltaje o la
densidad, manteniendo la frecuencia y
la potencia, en el caso de un
transformador ideal

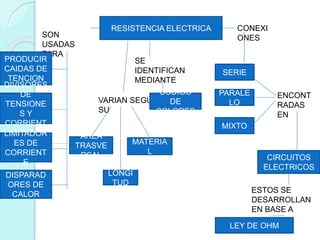

22. RESISTENCIA ELECTRICA
SON
USADAS
PARA
PRODUCIR
CAIDAS DE
TENCION
DIVISORES
DE
TENSIONE
S Y
CORRIENT
ELIMITADOR
ES DE
CORRIENT
E
DISPARAD
ORES DE
CALOR
VARIAN SEGÚN
SU
AREA
TRASVE
RSAL
LONGI
TUD
MATERIA
L
SE
IDENTIFICAN
MEDIANTE
CODIGO
DE
COLORES
CONEXI
ONES
SERIE
PARALE
LO
MIXTO
ENCONT
RADAS
EN
CIRCUITOS
ELECTRICOS
ESTOS SE
DESARROLLAN
EN BASE A
LEY DE OHM

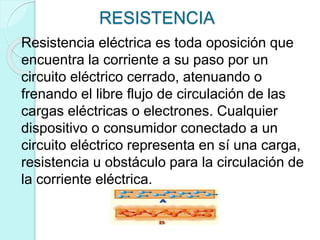

23. RESISTENCIA
Resistencia eléctrica es toda oposición que
encuentra la corriente a su paso por un
circuito eléctrico cerrado, atenuando o
frenando el libre flujo de circulación de las
cargas eléctricas o electrones. Cualquier
dispositivo o consumidor conectado a un
circuito eléctrico representa en sí una carga,
resistencia u obstáculo para la circulación de
la corriente eléctrica.

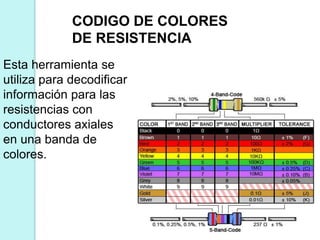

24. Esta herramienta se
utiliza para decodificar
información para las
resistencias con
conductores axiales
en una banda de
colores.
CODIGO DE COLORES
DE RESISTENCIA

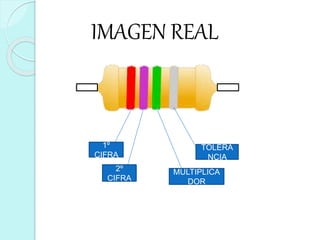

25. 1º
CIFRA
2º
CIFRA
TOLERA
NCIA
MULTIPLICA
DOR
IMAGEN REAL

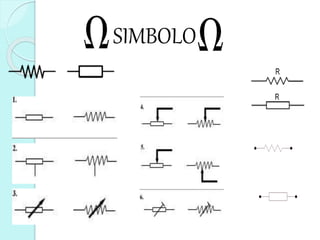

26. SIMBOLO

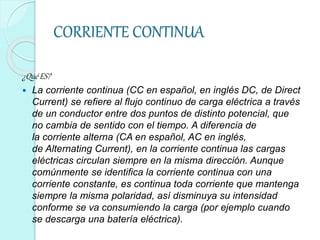

27. CORRIENTE CONTINUA
¿Qué ES?
 La corriente continua (CC en español, en inglés DC, de Direct
Current) se refiere al flujo continuo de carga eléctrica a través
de un conductor entre dos puntos de distinto potencial, que
no cambia de sentido con el tiempo. A diferencia de
la corriente alterna (CA en español, AC en inglés,
de Alternating Current), en la corriente continua las cargas
eléctricas circulan siempre en la misma dirección. Aunque
comúnmente se identifica la corriente continua con una
corriente constante, es continua toda corriente que mantenga
siempre la misma polaridad, así disminuya su intensidad
conforme se va consumiendo la carga (por ejemplo cuando
se descarga una batería eléctrica).

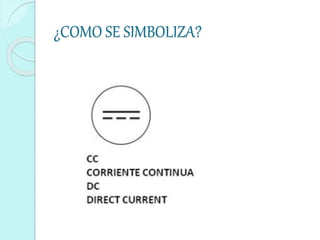

28. ¿COMO SE SIMBOLIZA?

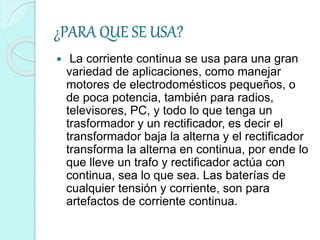

29. ¿PARA QUE SE USA?
 La corriente continua se usa para una gran
variedad de aplicaciones, como manejar
motores de electrodomésticos pequeños, o
de poca potencia, también para radios,
televisores, PC, y todo lo que tenga un
trasformador y un rectificador, es decir el
transformador baja la alterna y el rectificador
transforma la alterna en continua, por ende lo
que lleve un trafo y rectificador actúa con
continua, sea lo que sea. Las baterías de
cualquier tensión y corriente, son para
artefactos de corriente continua.

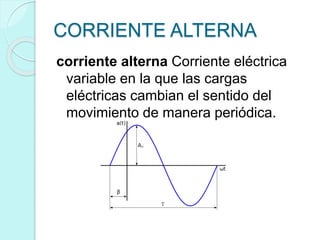

30. CORRIENTE ALTERNA
corriente alterna Corriente eléctrica
variable en la que las cargas
eléctricas cambian el sentido del
movimiento de manera periódica.

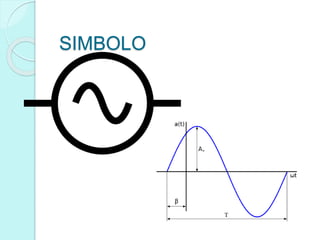

31. SIMBOLO

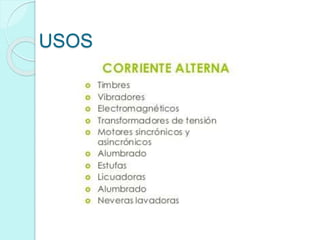

32. USOS

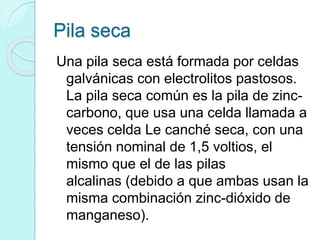

33. Pila seca
Una pila seca está formada por celdas
galvánicas con electrolitos pastosos.
La pila seca común es la pila de zinc-
carbono, que usa una celda llamada a
veces celda Le canché seca, con una
tensión nominal de 1,5 voltios, el
mismo que el de las pilas
alcalinas (debido a que ambas usan la
misma combinación zinc-dióxido de
manganeso).

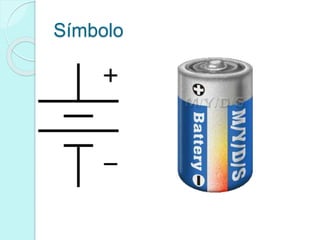

34. Símbolo

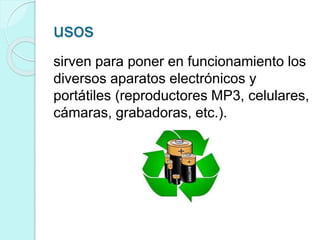

35. usos
sirven para poner en funcionamiento los
diversos aparatos electrónicos y
portátiles (reproductores MP3, celulares,
cámaras, grabadoras, etc.).

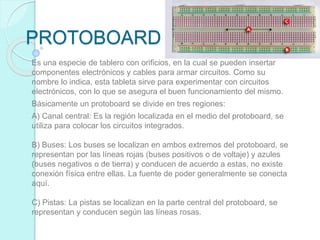

36. PROTOBOARD
Es una especie de tablero con orificios, en la cual se pueden insertar
componentes electrónicos y cables para armar circuitos. Como su
nombre lo indica, esta tableta sirve para experimentar con circuitos
electrónicos, con lo que se asegura el buen funcionamiento del mismo.
Básicamente un protoboard se divide en tres regiones:
A) Canal central: Es la región localizada en el medio del protoboard, se
utiliza para colocar los circuitos integrados.
B) Buses: Los buses se localizan en ambos extremos del protoboard, se
representan por las líneas rojas (buses positivos o de voltaje) y azules
(buses negativos o de tierra) y conducen de acuerdo a estas, no existe
conexión física entre ellas. La fuente de poder generalmente se conecta
aquí.
C) Pistas: La pistas se localizan en la parte central del protoboard, se
representan y conducen según las líneas rosas.

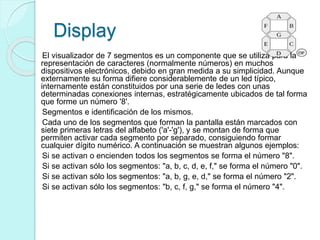

37. Display
El visualizador de 7 segmentos es un componente que se utiliza para la
representación de caracteres (normalmente números) en muchos
dispositivos electrónicos, debido en gran medida a su simplicidad. Aunque
externamente su forma difiere considerablemente de un led típico,
internamente están constituidos por una serie de ledes con unas
determinadas conexiones internas, estratégicamente ubicados de tal forma
que forme un número '8'.
Segmentos e identificación de los mismos.
Cada uno de los segmentos que forman la pantalla están marcados con
siete primeras letras del alfabeto ('a'-'g'), y se montan de forma que
permiten activar cada segmento por separado, consiguiendo formar
cualquier dígito numérico. A continuación se muestran algunos ejemplos:
Si se activan o encienden todos los segmentos se forma el número "8".
Si se activan sólo los segmentos: "a, b, c, d, e, f," se forma el número "0".
Si se activan sólo los segmentos: "a, b, g, e, d," se forma el número "2".
Si se activan sólo los segmentos: "b, c, f, g," se forma el número "4".

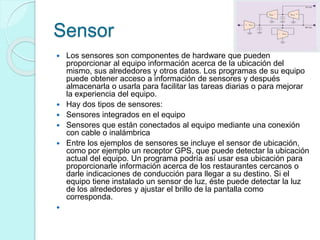

38. Sensor
 Los sensores son componentes de hardware que pueden
proporcionar al equipo información acerca de la ubicación del
mismo, sus alrededores y otros datos. Los programas de su equipo
puede obtener acceso a información de sensores y después
almacenarla o usarla para facilitar las tareas diarias o para mejorar
la experiencia del equipo.
 Hay dos tipos de sensores:
 Sensores integrados en el equipo
 Sensores que están conectados al equipo mediante una conexión
con cable o inalámbrica
 Entre los ejemplos de sensores se incluye el sensor de ubicación,
como por ejemplo un receptor GPS, que puede detectar la ubicación
actual del equipo. Un programa podría así usar esa ubicación para
proporcionarle información acerca de los restaurantes cercanos o
darle indicaciones de conducción para llegar a su destino. Si el
equipo tiene instalado un sensor de luz, éste puede detectar la luz
de los alrededores y ajustar el brillo de la pantalla como
corresponda.


39. Led
 Un led (del acrónimo inglés LED, light-
emitting diode: ‘diodo emisor de luz’; el plural aceptado
por la RAE es ledes ) es un componente
optoelectrónico pasivo y, más concretamente, un diodo
que emite luz.
 Los ledes se usan como indicadores en muchos
dispositivos y en iluminación. Los primeros ledes
emitían luz roja de baja intensidad, pero los dispositivos
actuales emiten luz de alto brillo en
el espectro infrarrojo, visible y ultravioleta.
 Debido a su capacidad de operación a altas
frecuencias, son también útiles en tecnologías
avanzadas de comunicaciones y control. Los ledes
infrarrojos también se usan en unidades de control
remoto de muchos productos comerciales incluyendo
equipos de audio y video.
