Transformadores de medida no
convencionales
Armando Arévalo Ramírez cc.1065919231
Eliseo Sánchez parra cc.1049027713
Fredy Aguilar cc.1116554775

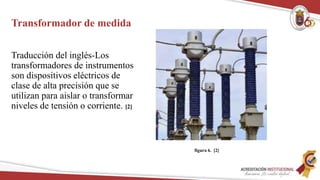

Transformador de medida
Traducción del inglés-Los
transformadores de instrumentos
son dispositivos eléctricos de
clase de alta precisión que se
utilizan para aislar o transformar
niveles de tensión o corriente. [2]
figura 6. [2]
Transformadores de Instrumentos.
Los aparatos de medida y los
relés de protección no pueden
soportar, por lo general, ni
elevadas tensiones ni elevadas
corrientes, ya que de lo contrario
se encarecería sobremanera su
construcción. Por otra parte es
conveniente evitar la presencia de
elevadas tensiones en aquellos
dispositivos que van a estar al
alcance de las personas.[3]
figura 7. [4]

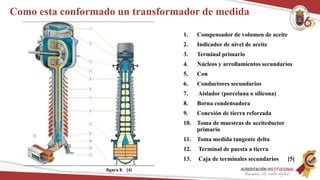

Como esta conformado un transformador de medida
1. Compensador de volumen de aceite
2. Indicador de nivel de aceite
3. Terminal primario
4. Núcleos y arrollamientos secundarios
5. Con
6. Conductores secundarios
7. Aislador (porcelana o silicona)
8. Borna condensadora
9. Conexión de tierra reforzada
10. Toma de muestras de aceiteductor
primario
11. Toma medida tangente delta
12. Terminal de puesta a tierra
13. Caja de terminales secundarios [5]
figura 8. [4]

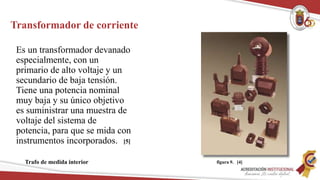

Transformador de corriente
Es un transformador devanado
especialmente, con un
primario de alto voltaje y un
secundario de baja tensión.
Tiene una potencia nominal
muy baja y su único objetivo
es suministrar una muestra de
voltaje del sistema de
potencia, para que se mida con
instrumentos incorporados.
Trafo de medida interior
[5]
figura 9. [4]
Transformador de potencial
Es un transformador
devanado especialmente, con
un primario de alto voltaje y
un secundario de baja
tensión. Tiene una potencia
nominal muy baja y su único
objetivo es suministrar una
muestra de voltaje del
sistema de potencia, para que
se mida con instrumentos
incorporados.
Trafo de medida exterior
[5]
figura 10. [4]

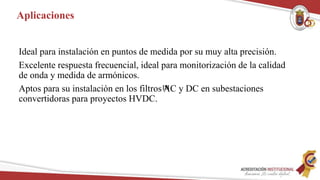

Aplicaciones
Ideal para instalación en puntos de medida por su muy alta precisión.
Excelente respuesta frecuencial, ideal para monitorización de la calidad
de onda y medida de armónicos.
Aptos para su instalación en los filtros AC y DC en subestaciones
convertidoras para proyectos HVDC.
[5]

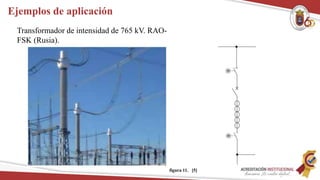

Ejemplos de aplicación
Transformador de intensidad de 765 kV. RAO-
FSK (Rusia).
figura 11. [5]

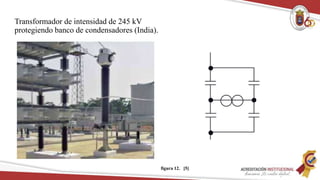

Transformador de intensidad de 245 kV
protegiendo banco de condensadores (India).
figura 12. [5]

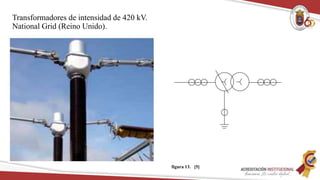

Transformadores de intensidad de 420 kV.
National Grid (Reino Unido).
figura 13. [5]

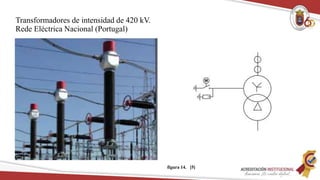

Transformadores de intensidad de 420 kV.
Rede Eléctrica Nacional (Portugal)
figura 14. [5]

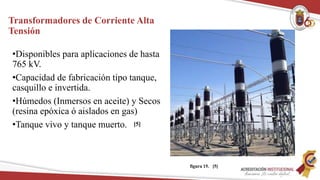

Transformadores de Corriente Alta
Tensión
•Disponibles para aplicaciones de hasta
765 kV.
•Capacidad de fabricación tipo tanque,
casquillo e invertida.
•Húmedos (Inmersos en aceite) y Secos
(resina epóxica ó aislados en gas)
•Tanque vivo y tanque muerto.
figura 15. [5]
[5]

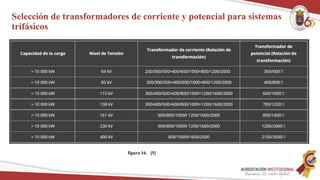

Selección de transformadores de corriente y potencial para sistemas
trifásicos
figura 16. [5]

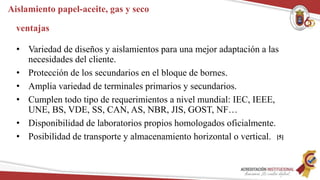

Aislamiento papel-aceite, gas y seco
ventajas
• Variedad de diseños y aislamientos para una mejor adaptación a las
necesidades del cliente.
• Protección de los secundarios en el bloque de bornes.
• Amplia variedad de terminales primarios y secundarios.
• Cumplen todo tipo de requerimientos a nivel mundial: IEC, IEEE,
UNE, BS, VDE, SS, CAN, AS, NBR, JIS, GOST, NF…
• Disponibilidad de laboratorios propios homologados oficialmente.
• Posibilidad de transporte y almacenamiento horizontal o vertical. [5]

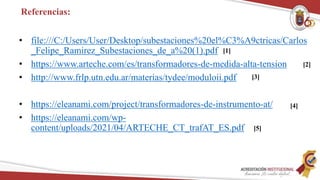

Referencias:
• file:///C:/Users/User/Desktop/subestaciones%20el%C3%A9ctricas/Carlos
_Felipe_Ramirez_Subestaciones_de_a%20(1).pdf
• https://www.arteche.com/es/transformadores-de-medida-alta-tension
• http://www.frlp.utn.edu.ar/materias/tydee/moduloii.pdf
• https://eleanami.com/project/transformadores-de-instrumento-at/
• https://eleanami.com/wp-
content/uploads/2021/04/ARTECHE_CT_trafAT_ES.pdf
[1]
[3]
[4]
[5]
[2]
