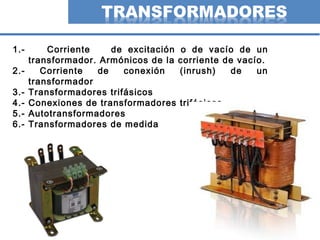

1.- Corriente de excitación o de vacío de un
transformador. Armónicos de la corriente de vacío.
2.- Corriente de conexión (inrush) de un
transformador
3.- Transformadores trifásicos
4.- Conexiones de transformadores trifásicos
5.- Autotransformadores
6.- Transformadores de medida
3
Corriente de excitación o de vacío de un transformador.
Armónicos de la corriente de vacío.
......t3ωsenbt2ωsenbtωsenb
......t3ωcosat2ωcosatωcosaa
2
1
(t)f
321
3210
+×+×+×
++×+×+×+=
Cualquier onda periódica, es decir, que cumpla f (t) =f (t+T), podrá expresarse en una serie
de Fourier siempre que:
1) siendo discontinua, tenga un número finito de discontinuidades en el período T;
2) tenga un valor medio finito en el período T;
3) incluya un número finito de máximos positivos y negativos en el período T.
dt
T
tn2π
senf(t)
T
2
b
dt
T
tn2π
cosf(t)
T
2
a
T
0
n
T
0
n
∫
∫
××
=
××
=
Los coeficientes de Fourier, a¡ y bi, para una onda concreta, se determinan mediante
integrales.

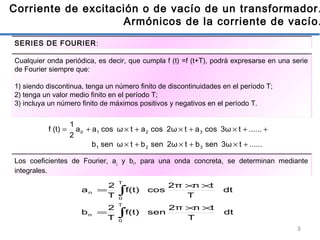

SERIES DE FOURIER:

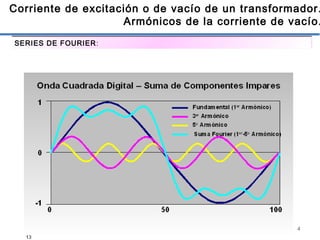

4
Corriente de excitación o de vacío de un transformador.
Armónicos de la corriente de vacío.
SERIES DE FOURIER:
5
Corriente de excitación o de vacío de un transformador.
Armónicos de la corriente de vacío.
Zona de
saturación
Zona lineal
H=[A*v/m]
B=[Wb/m2
]
A menudo los voltajes y las corrientes en la industria eléctrica son distorsionados. Esta
distorsión puede ser provocada por:
Saturación magnética en el núcleo de un transformador.
6
Corriente de excitación o de vacío de un transformador.
Armónicos de la corriente de vacío.

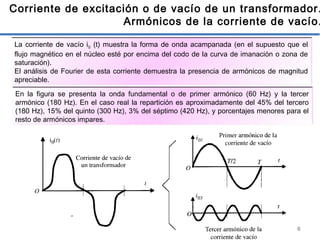

La corriente de vacío i0 (t) muestra la forma de onda acampanada (en el supuesto que el
flujo magnético en el núcleo esté por encima del codo de la curva de imanación o zona de
saturación).
El análisis de Fourier de esta corriente demuestra la presencia de armónicos de magnitud
apreciable.
En la figura se presenta la onda fundamental o de primer armónico (60 Hz) y la tercer
armónico (180 Hz). En el caso real la repartición es aproximadamente del 45% del tercero
(180 Hz), 15% del quinto (300 Hz), 3% del séptimo (420 Hz), y porcentajes menores para el
resto de armónicos impares.
7

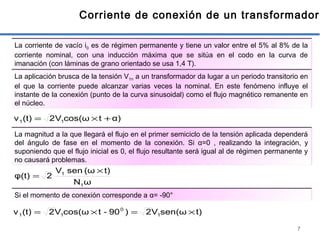

Corriente de conexión de un transformador
La corriente de vacío i0 es de régimen permanente y tiene un valor entre el 5% al 8% de la
corriente nominal, con una inducción máxima que se sitúa en el codo en la curva de
imanación (con láminas de grano orientado se usa 1,4 T).
La aplicación brusca de la tensión V1n a un transformador da lugar a un periodo transitorio en
el que la corriente puede alcanzar varias veces la nominal. En este fenómeno influye el
instante de la conexión (punto de la curva sinusoidal) como el flujo magnético remanente en
el núcleo.
α)tcos(ωV2(t)v 11 +×=
La magnitud a la que llegará el flujo en el primer semiciclo de la tensión aplicada dependerá
del ángulo de fase en el momento de la conexión. Si α=0 , realizando la integración, y
suponiendo que el flujo inicial es 0, el flujo resultante será igual al de régimen permanente y
no causará problemas.
ωN
t)(ωsenV
2φ(t)
1
1 ×
=
Si el momento de conexión corresponde a α= -90°
t)sen(ωV2)90-tcos(ωV2(t)v 1
0
11 ×=×=
8
Corriente de conexión de un transformador

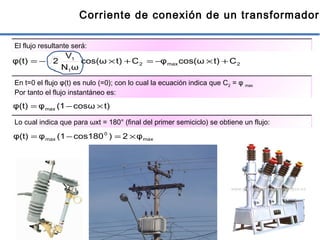

El flujo resultante será:
2max2
1
1
Ct)cos(ωφCt)cos(ω
ωN
V
2φ(t) +×−=+×−=
t)cosω(1φφ(t) max ×−=
En t=0 el flujo φ(t) es nulo (=0); con lo cual la ecuación indica que C2 = φ max
Por tanto el flujo instantáneo es:
Lo cual indica que para ωxt = 180° (final del primer semiciclo) se obtiene un flujo:
max
0
max φ2)cos180(1φφ(t) ×=−=
9
Corriente de conexión de un transformador
En la práctica, si se considera un flujo remanente en el núcleo que puede ser 0,5 φmax se
puede alcanzar flujos instantáneos:
maxmaxmaxremmax 2,5φ0,5φ2φφ2φ =+=+
Teniendo en cuenta la curva de imanación del material, la corriente de excitación (conexión)
de un transformador puede llegar a 100 veces la corriente de vacío de régimen normal
permanente.
•Considerando que la corriente de vacío es del 5% al 8% de la corriente nominal.
•La corriente de conexión denominada también "inrush" corresponde a un evento transitorio
alcanzando valores de 5 a 8 veces la corriente nominal.
•Se producirán fuerzas electromagnéticas de 52
a 82
veces (25 a 64 veces) las de plena
carga.
•La corriente transitoria de conexión se amortiguará rápidamente en unos pocos ciclos por la
presencia de la resistencia y reactancia del primario.
•Las protecciones del transformador deben estar diseñadas para que no actúen en la
conexión.
10
Corriente de conexión de un transformador

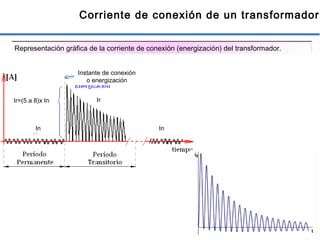

Representación gráfica de la corriente de conexión (energización) del transformador.
Ir=(5 a 8)x In
In In
Ir
Instante de conexión
o energización
11
Transformadores Trifásicos
• La transformación de tensiones en un sistema trifásico puede realizarse con
transformadores monofásicos en cada una de las fases, formando circuitos magnéticos
independientes.
• Otra forma es emplear un solo núcleo magnético en el que se incorporan todos los
devanados necesarios. En este caso se arrollan espiras primarias y secundarias en cada
una de las fases.
• En el transformador trifásico con núcleo de tres columnas, se considera cada columna
como un transformador monofásico.
12
Transformadores Trifásicos

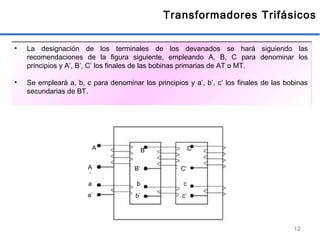

• La designación de los terminales de los devanados se hará siguiendo las
recomendaciones de la figura siguiente, empleando A, B, C para denominar los
principios y A’, B’, C’ los finales de las bobinas primarias de AT o MT.
• Se empleará a, b, c para denominar los principios y a’, b’, c’ los finales de las bobinas
secundarias de BT.
A B C
A
’
B’ C’
a’ b’ c’
a b c
13
Transformadores Trifásicos
• Las formas más frecuentes para realizar conexiones de los transformadores trifásicos
son:
- Estrella - Y (con o sin hilo neutro)
- Triángulo - D
- Zigzag - Z
• Los transformadores pueden tener las diferentes formas de conexión sea en el primario
o secundario a excepción de la Zigzag – Z usada frecuentemente en el secundario.
• Según el tipo de conexión pueden aparecer diferencias de fase angular entre las
tensiones compuestas de primario y secundario.
• Se consideran ángulos positivos los de retraso de menor tensión respecto al devanado
de tensión más elevada.
• Estos ángulos se miden en múltiplos de 30° = 2π/12 radianes.
• Se usa un "índice horario", ejemplo un retraso de 150° será igual a "5" x 30°.
• Ejemplo: Desfase de 30° (Dy1)
• Desfase de 150° (Dy5)
14
Transformadores Trifásicos

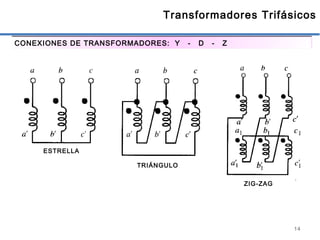

CONEXIONES DE TRANSFORMADORES: Y - D - Z
ESTRELLA
TRIÁNGULO
ZIG-ZAG
15
Transformadores Trifásicos

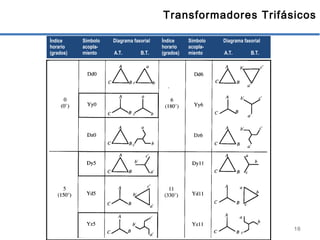

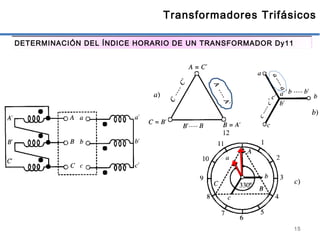

DETERMINACIÓN DEL ÍNDICE HORARIO DE UN TRANSFORMADOR Dy11
16
Transformadores Trifásicos
Índice
horario
(grados)
Símbolo
acopla-
miento
Diagrama fasorial
A.T. B.T.
Índice
horario
(grados)
Símbolo
acopla-
miento
Diagrama fasorial
A.T. B.T.
17
Armónicos en Bancos de Transformadores Trifásicos

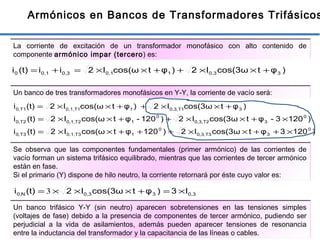

La corriente de excitación de un transformador monofásico con alto contenido de
componente armónico impar (tercero) es:
)φtcos(3ωI2)φtcos(ωI2ii(t)i 30,310,10,30,10 +××++××=+=
Un banco de tres transformadores monofásicos en Y-Y, la corriente de vacío será:
)1203φtcos(3ωI2)120φtcos(ωI2(t)i
)1203-φtcos(3ωI2)120-φtcos(ωI2(t)i
)φtcos(3ωI2)φtcos(ωI2(t)i
0
3T30,3,
0
1T30,1,T30,
0
3T20,3,
0
1T20,1,T20,
3T10,3,1T10,1,T10,
×++××+++××=
×+××++××=
+××++××=
Se observa que las componentes fundamentales (primer armónico) de las corrientes de
vacío forman un sistema trifásico equilibrado, mientras que las corrientes de tercer armónico
están en fase.
Si el primario (Y) dispone de hilo neutro, la corriente retornará por éste cuyo valor es:
0,330,3N0, I3)φtcos(3ωI2(t)i ×=+×××= 3
Un banco trifásico Y-Y (sin neutro) aparecen sobretensiones en las tensiones simples
(voltajes de fase) debido a la presencia de componentes de tercer armónico, pudiendo ser
perjudicial a la vida de asilamientos, además pueden aparecer tensiones de resonancia
entre la inductancia del transformador y la capacitancia de las líneas o cables.
18
Armónicos en Transformadores Trifásicos

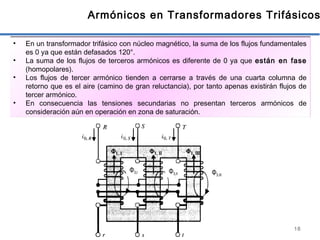

• En un transformador trifásico con núcleo magnético, la suma de los flujos fundamentales
es 0 ya que están defasados 120°.
• La suma de los flujos de terceros armónicos es diferente de 0 ya que están en fase
(homopolares).
• Los flujos de tercer armónico tienden a cerrarse a través de una cuarta columna de
retorno que es el aire (camino de gran reluctancia), por tanto apenas existirán flujos de
tercer armónico.
• En consecuencia las tensiones secundarias no presentan terceros armónicos de
consideración aún en operación en zona de saturación.
Φ3,I Φ3,II Φ3,III
19
Armónicos en Transformadores Trifásicos

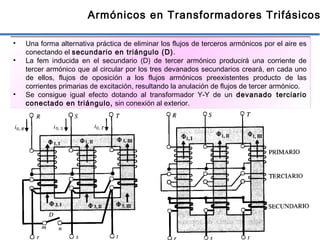

• Una forma alternativa práctica de eliminar los flujos de terceros armónicos por el aire es
conectando el secundario en triángulo (D).
• La fem inducida en el secundario (D) de tercer armónico producirá una corriente de
tercer armónico que al circular por los tres devanados secundarios creará, en cada uno
de ellos, flujos de oposición a los flujos armónicos preexistentes producto de las
corrientes primarias de excitación, resultando la anulación de flujos de tercer armónico.
• Se consigue igual efecto dotando al transformador Y-Y de un devanado terciario
conectado en triángulo, sin conexión al exterior.
20

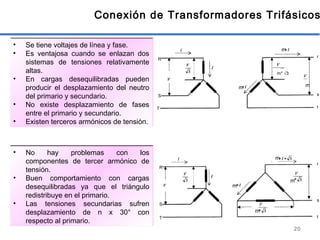

Conexión de Transformadores Trifásicos
• Se tiene voltajes de línea y fase.
• Es ventajosa cuando se enlazan dos
sistemas de tensiones relativamente
altas.
• En cargas desequilibradas pueden
producir el desplazamiento del neutro
del primario y secundario.
• No existe desplazamiento de fases
entre el primario y secundario.
• Existen terceros armónicos de tensión.
• No hay problemas con los
componentes de tercer armónico de
tensión.
• Buen comportamiento con cargas
desequilibradas ya que el triángulo
redistribuye en el primario.
• Las tensiones secundarias sufren
desplazamiento de n x 30° con
respecto al primario.
m
m
m* √3
m
m
m
R
R
S
S
T
T
r
r
m
s
s
t
t
m
21
Conexión de Transformadores Trifásicos
• Similares ventajas que conexión Yd.
• Se usa como transformador elevador
en las redes de AT.
• La estrella permite poner a tierra el
punto neutro.
• Conexión utilizada en los sistemas de
distribución permitiendo alimentar
cargas monofásicas y trifásicas.
• El triángulo comprensa los
desequilibrios de las cargas
monofásicas.
• Usada en transformadores de BT.
• Buen comportamiento frente a cargas
desequilibradas.
• Ausencia de neutro.
• En bancos puede trabajar con una
unidad fuera de servicio abasteciendo
el 58% de la carga.
m
m
m
m
m
m
R
R
S
S
T
T
r
r
s
s
t
t
22
Conexión de Transformadores Trifásicos
• La conexión zig-zag se emplea
únicamente en el lado de BT.
• Se usa en redes de distribución,
permite el uso del neutro en el
secundario.
• Se comporta adecuadamente frente a
desequilibrios de carga.
• Se requiere un 15% más de espiras
que una conexión en estrella
convencional.
Primario
Secundario
23

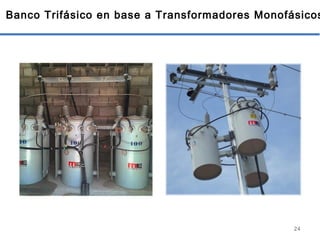

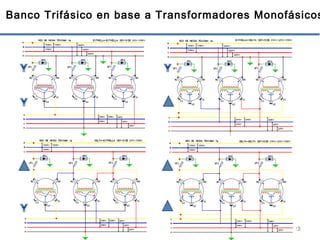

Banco Trifásico en base a Transformadores Monofásicos
24
Banco Trifásico en base a Transformadores Monofásicos
25
Acoplamiento en paralelo de transformadores
• Se requiere poner en paralelo transformadores para satisfacer el incremento de la
demanda.
• Dos o más transformadores operan en paralelo cuando sus bornes homólogos
están unidos entre si (primario y secundario).
• Los transformadores deben cumplir las siguientes condiciones:
1. Pertenecer al mismo grupo de conexiones (igual ángulo horario).
2. Tener las mismas tensiones primarias y secundarias (igual relación de
transformación).
3. Tener idénticas tensiones relativas de cortocircuito (Ɛcc).
• Las dos primeras condiciones son necesarias inclusive en funcionamiento en vacío
para evitar corrientes de circulación entre ellos.
• La tercera condición es necesaria para el correcto funcionamiento en carga de
forma que se distribuya en forma proporcional a sus potencias nominales.
• En la práctica se recomienda que la relación de las potencias nominales no sea
mayor de 3:1.
26

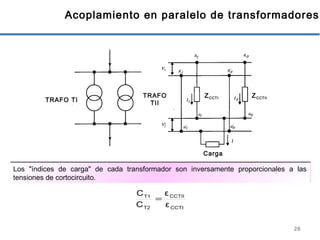

Acoplamiento en paralelo de transformadores
CCTI
CCTII
T2
T1
ε
ε
C
C
=
Los "índices de carga" de cada transformador son inversamente proporcionales a las
tensiones de cortocircuito.
Carga
TRAFO TI
TRAFO
TII
ZCCTI ZCCTII
27
Autotransformadores

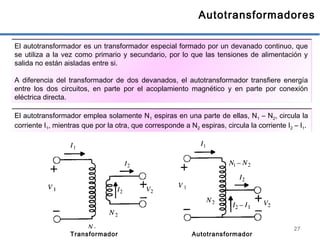

El autotransformador es un transformador especial formado por un devanado continuo, que
se utiliza a la vez como primario y secundario, por lo que las tensiones de alimentación y
salida no están aisladas entre si.
A diferencia del transformador de dos devanados, el autotransformador transfiere energía
entre los dos circuitos, en parte por el acoplamiento magnético y en parte por conexión
eléctrica directa.
Transformador Autotransformador
El autotransformador emplea solamente N1 espiras en una parte de ellas, N1 – N2, circula la
corriente I1, mientras que por la otra, que corresponde a N2 espiras, circula la corriente I2 – I1.
28
Autotransformadores
Se puede determinar la relación entre el peso de cobre como autotransformador Ga y como
Gt de la siguiente manera:
1
2
t
a
V
V
G
G
−=1
Lo que indica un ahorro de material para el autotransformador frente al transformador.
Si V1/V2=2 se obtiene una economía en el cobre del 50%.
La reducción del número de espiras total permite emplear circuitos magnéticos con menos
tamaño de la "ventana" teniendo como consecuencia menos peso en hierro.
El autotransformador tiene menos pérdidas en el cobre y en el hierro, mejorando el
rendimiento y caída de tensión.
La menor cantidad de espiras conlleva a una menor resistencia y reactancia con lo cual
disminuye el valor de la Ɛcc lo que implica mayor valor de la corriente de cortocircuito.
Cuando la diferencia de tensiones es muy alta (ejemplo 10000/220 V) tien el inconveniente
de presentar un borne común a los devanados de AT y BT.
29

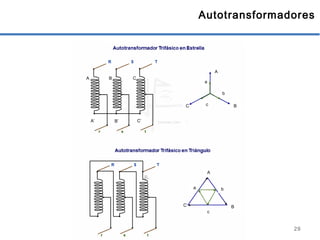

Autotransformadores
A B C
A’ B’ C’
A
BC
a
b
c
A
BC
a b
c
30

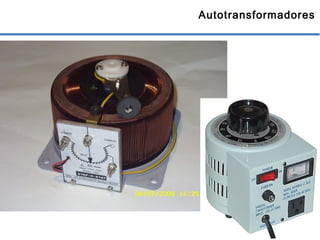

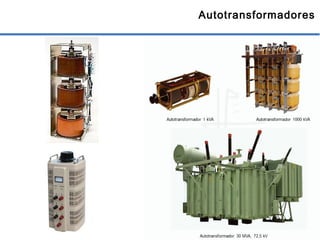

Autotransformadores
31
Autotransformadores
32

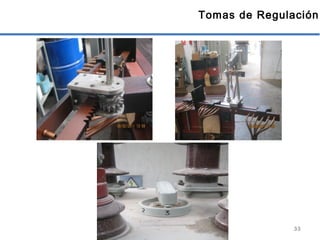

Tomas de Regulación

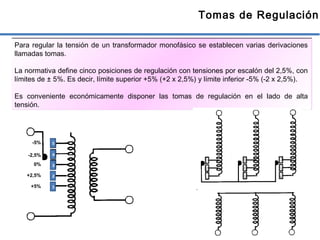

Para regular la tensión de un transformador monofásico se establecen varias derivaciones
llamadas tomas.
La normativa define cinco posiciones de regulación con tensiones por escalón del 2,5%, con
límites de ± 5%. Es decir, límite superior +5% (+2 x 2,5%) y límite inferior -5% (-2 x 2,5%).
Es conveniente económicamente disponer las tomas de regulación en el lado de alta
tensión.
5
4
3
2
1
0%
+2,5%
+5%
-2,5%
-5%
33
Tomas de Regulación
34
Transformadores de Medida
En la industria eléctrica es frecuente el empleo de tensiones
y corrientes elevadas que deben ser medidas.
En la práctica no es posible proceder a una conexión
directa de los aparatos de medida a los circuitos de alta
tensión.
Los transformadores de medida permiten separar con el
circuito de alta tensión, adaptando las magnitudes de la red
(AT o MT) a la de los instrumentos (BT).
Estas magnitudes están normalizadas en 5 A para
amperímetros y 110 V para voltímetros.
Para la conexión de los amperímetros y bobinas
amperimétricas se emplean los transformadores de
intensidad o corriente (TC).
Para la conexión de los voltímetros y bobinas voltimétricas
se emplean los transformadores de tensión o potencial
(TP).
Estos dispositivos deben reproducir con la mayor precisión
posible las magnitudes primarias.
35
Transformadores de Medida
TRANSFORMADORES DE POTENCIAL - TP

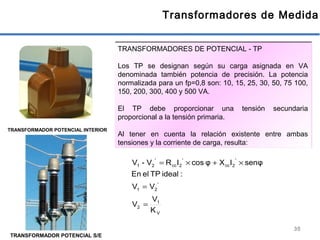

Los TP se designan según su carga asignada en VA
denominada también potencia de precisión. La potencia
normalizada para un fp=0,8 son: 10, 15, 25, 30, 50, 75 100,
150, 200, 300, 400 y 500 VA.
El TP debe proporcionar una tensión secundaria
proporcional a la tensión primaria.
Al tener en cuenta la relación existente entre ambas
tensiones y la corriente de carga, resulta:
V
1
2
'
21
'
2cc
'
2cc
'
21
K
V
V
VV
:idealTPelEn
senφIXφcosIRV-V
=
=
×+×=
TRANSFORMADOR POTENCIAL INTERIOR
TRANSFORMADOR POTENCIAL S/E
36
Transformadores de Medida
TRANSFORMADORES DE POTENCIAL - TP

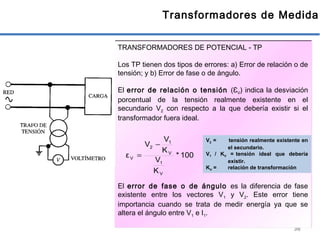

Los TP tienen dos tipos de errores: a) Error de relación o de
tensión; y b) Error de fase o de ángulo.
El error de relación o tensión (ƐV) indica la desviación
porcentual de la tensión realmente existente en el
secundario V2 con respecto a la que debería existir si el
transformador fuera ideal.
El error de fase o de ángulo es la diferencia de fase
existente entre los vectores V1 y V2. Este error tiene
importancia cuando se trata de medir energía ya que se
altera el ángulo entre V1 e I1.
100*
K
V
K
V
V
ε
V
1
V
1
2
V
−
=
V2 = tensión realmente existente en
el secundario.
V1 / KV = tensión ideal que debería
existir.
KV = relación de transformación
37
Transformadores de Medida

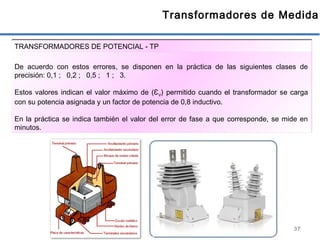

De acuerdo con estos errores, se disponen en la práctica de las siguientes clases de
precisión: 0,1 ; 0,2 ; 0,5 ; 1 ; 3.
Estos valores indican el valor máximo de (ƐV) permitido cuando el transformador se carga
con su potencia asignada y un factor de potencia de 0,8 inductivo.
En la práctica se indica también el valor del error de fase a que corresponde, se mide en
minutos.
TRANSFORMADORES DE POTENCIAL - TP
38
Transformadores de Medida

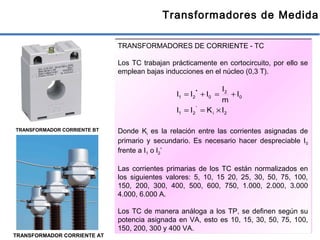

TRANSFORMADORES DE CORRIENTE - TC
Los TC trabajan prácticamente en cortocircuito, por ello se
emplean bajas inducciones en el núcleo (0,3 T).
Donde Ki es la relación entre las corrientes asignadas de
primario y secundario. Es necesario hacer despreciable I0
frente a I1 o I2’
Las corrientes primarias de los TC están normalizados en
los siguientes valores: 5, 10, 15 20, 25, 30, 50, 75, 100,
150, 200, 300, 400, 500, 600, 750, 1.000, 2.000, 3.000
4.000, 6.000 A.
Los TC de manera análoga a los TP, se definen según su
potencia asignada en VA, esto es 10, 15, 30, 50, 75, 100,
150, 200, 300 y 400 VA.
TRANSFORMADOR CORRIENTE BT
TRANSFORMADOR CORRIENTE AT
2i
'
21
0
2
021
IKII
I
m
I
III
×==
+=+= '
39
Transformadores de Medida
TRANSFORMADORES DE CORRIENTE - TC

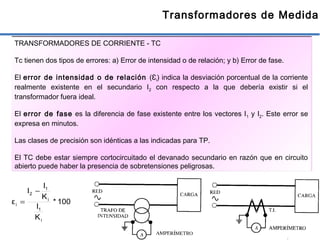

Tc tienen dos tipos de errores: a) Error de intensidad o de relación; y b) Error de fase.
El error de intensidad o de relación (Ɛi) indica la desviación porcentual de la corriente
realmente existente en el secundario I2 con respecto a la que debería existir si el
transformador fuera ideal.
El error de fase es la diferencia de fase existente entre los vectores I1 y I2. Este error se
expresa en minutos.
Las clases de precisión son idénticas a las indicadas para TP.
El TC debe estar siempre cortocircuitado el devanado secundario en razón que en circuito
abierto puede haber la presencia de sobretensiones peligrosas.
100*
K
I
K
I
I
ε
i
1
i
1
2
i
−
=
40
Transformadores de Medida

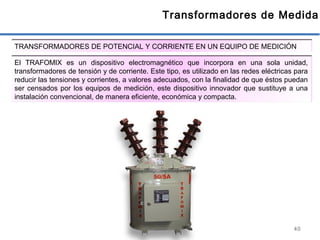

TRANSFORMADORES DE POTENCIAL Y CORRIENTE EN UN EQUIPO DE MEDICIÓN
El TRAFOMIX es un dispositivo electromagnético que incorpora en una sola unidad,
transformadores de tensión y de corriente. Este tipo, es utilizado en las redes eléctricas para
reducir las tensiones y corrientes, a valores adecuados, con la finalidad de que éstos puedan
ser censados por los equipos de medición, este dispositivo innovador que sustituye a una
instalación convencional, de manera eficiente, económica y compacta.
41
Transformadores de Medida

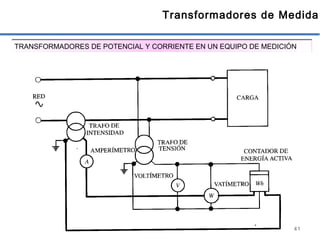

TRANSFORMADORES DE POTENCIAL Y CORRIENTE EN UN EQUIPO DE MEDICIÓN

Más contenido relacionado

La actualidad más candente

Transformadores 3 conexiones
Transformadores 3 conexionesTransformadores 3 conexiones
Transformadores 3 conexiones
Melvin werner Cueva Vilca

GUÍA BÁSICA DE DIGSILENT POWER FACTORY
GUÍA BÁSICA DE DIGSILENT POWER FACTORYGUÍA BÁSICA DE DIGSILENT POWER FACTORY
GUÍA BÁSICA DE DIGSILENT POWER FACTORY
IEEE PES UNAC

Cambio de tap
Cambio de tapCambio de tap
Cambio de tap
Edgardo Garcia

Bobinados
BobinadosBobinados
Rotor devanado
Rotor devanadoRotor devanado
Rotor devanado
Ariel Samaniego Rivera

Tipos de arranques de motores y esquemas
Tipos de arranques de motores y esquemasTipos de arranques de motores y esquemas
Tipos de arranques de motores y esquemas
Samir Llacza

Motores sincronos
Motores sincronosMotores sincronos
Motores sincronos
Guillermo Salinas

Transformadores
TransformadoresTransformadores
Transformadores
Diaz- Fabián geronimo

Seaparat elect pote
Seaparat elect poteSeaparat elect pote
Seaparat elect pote
Luis Sanchez

Bobinado de los motores electricos
Bobinado de los motores electricosBobinado de los motores electricos
Bobinado de los motores electricos
Widmar Aguilar Gonzalez

Cade simu
Cade simuCade simu
Cade simu
Ramixf

Practica 7 generador sincrono ii
Practica 7 generador sincrono iiPractica 7 generador sincrono ii
Practica 7 generador sincrono ii
DuperlyLopezGamboa1

Maquinas de corriente continua (CC)
Maquinas de corriente continua (CC)Maquinas de corriente continua (CC)
Maquinas de corriente continua (CC)
Universidad Nacional de Loja

Controladores ac
Controladores acControladores ac
Controladores ac
Jose Leonardo Molina CH.

Introduccion a las Protecciones Electricas
Introduccion a las Protecciones ElectricasIntroduccion a las Protecciones Electricas
Introduccion a las Protecciones Electricas
German Neira Vargas

Dimensionamiento del circuito en arranque directo
Dimensionamiento del circuito en arranque  directoDimensionamiento del circuito en arranque  directo
Dimensionamiento del circuito en arranque directo
edwinvillavicencio3

Interruptores De Potencia
Interruptores De PotenciaInterruptores De Potencia
Interruptores De Potencia
teoriaelectro

Problemas resueltos transformadores
Problemas resueltos transformadoresProblemas resueltos transformadores
Problemas resueltos transformadores
Laurita Cas

Rele termico
Rele termicoRele termico
Rele termico
VIS SRL

Accionamiento Eléctrico (Parte II)
Accionamiento Eléctrico (Parte II)Accionamiento Eléctrico (Parte II)
Accionamiento Eléctrico (Parte II)
Universidad Nacional de Loja


La actualidad más candente (20)

Transformadores 3 conexiones
Transformadores 3 conexionesTransformadores 3 conexiones
Transformadores 3 conexiones

GUÍA BÁSICA DE DIGSILENT POWER FACTORY
GUÍA BÁSICA DE DIGSILENT POWER FACTORYGUÍA BÁSICA DE DIGSILENT POWER FACTORY
GUÍA BÁSICA DE DIGSILENT POWER FACTORY

Cambio de tap
Cambio de tapCambio de tap
Cambio de tap

Bobinados
BobinadosBobinados
Bobinados

Rotor devanado
Rotor devanadoRotor devanado
Rotor devanado

Tipos de arranques de motores y esquemas
Tipos de arranques de motores y esquemasTipos de arranques de motores y esquemas
Tipos de arranques de motores y esquemas

Motores sincronos
Motores sincronosMotores sincronos
Motores sincronos

Transformadores
TransformadoresTransformadores
Transformadores

Seaparat elect pote
Seaparat elect poteSeaparat elect pote
Seaparat elect pote

Bobinado de los motores electricos
Bobinado de los motores electricosBobinado de los motores electricos
Bobinado de los motores electricos

Cade simu
Cade simuCade simu
Cade simu

Practica 7 generador sincrono ii
Practica 7 generador sincrono iiPractica 7 generador sincrono ii
Practica 7 generador sincrono ii

Maquinas de corriente continua (CC)
Maquinas de corriente continua (CC)Maquinas de corriente continua (CC)
Maquinas de corriente continua (CC)

Controladores ac
Controladores acControladores ac
Controladores ac

Introduccion a las Protecciones Electricas
Introduccion a las Protecciones ElectricasIntroduccion a las Protecciones Electricas
Introduccion a las Protecciones Electricas

Dimensionamiento del circuito en arranque directo
Dimensionamiento del circuito en arranque  directoDimensionamiento del circuito en arranque  directo
Dimensionamiento del circuito en arranque directo

Interruptores De Potencia
Interruptores De PotenciaInterruptores De Potencia
Interruptores De Potencia

Problemas resueltos transformadores
Problemas resueltos transformadoresProblemas resueltos transformadores
Problemas resueltos transformadores

Rele termico
Rele termicoRele termico
Rele termico

Accionamiento Eléctrico (Parte II)
Accionamiento Eléctrico (Parte II)Accionamiento Eléctrico (Parte II)
Accionamiento Eléctrico (Parte II)


Similar a Transformadores Parte III

Teoria de operacion fly back
Teoria de operacion fly backTeoria de operacion fly back
Teoria de operacion fly back
Jesus Sanchez

Maquina Sincronica
Maquina SincronicaMaquina Sincronica
Maquina Sincronica
israel.1x

Maquina Sincronica
Maquina SincronicaMaquina Sincronica
Maquina Sincronica
israel.1x

Cicloconvertidores trifásicos con modulación de ancho de pulso
Cicloconvertidores trifásicos con modulación de ancho de pulsoCicloconvertidores trifásicos con modulación de ancho de pulso
Cicloconvertidores trifásicos con modulación de ancho de pulso
Frank León Aranda

Los transformadores trifasicos
Los transformadores trifasicosLos transformadores trifasicos
Los transformadores trifasicos
Universidad Nacional de Trujillo

2 sesión 14 para la unidad 4 - transformadores trifasicos
2  sesión 14 para la unidad 4 - transformadores trifasicos2  sesión 14 para la unidad 4 - transformadores trifasicos
2 sesión 14 para la unidad 4 - transformadores trifasicos
CarlosEnriqueOchoaCa1

3987296.ppt
3987296.ppt3987296.ppt
Corriente alterna
Corriente alternaCorriente alterna
Corriente alterna
eduardo corral

AC AC 2 (1).pdf
AC AC 2 (1).pdfAC AC 2 (1).pdf
AC AC 2 (1).pdf
ssuser2c5b1e

AC AC 2.pdf
AC AC 2.pdfAC AC 2.pdf
AC AC 2.pdf
ssuser2c5b1e

Transitorios trafo b
Transitorios trafo bTransitorios trafo b
Transitorios trafo b
Rafael Melgar Dorigoni

Tema 8. sistemas_trifasicos
Tema 8. sistemas_trifasicosTema 8. sistemas_trifasicos
Tema 8. sistemas_trifasicos
OscarCunalata

Tema 8. sistemas_trifasicos[1]
Tema 8. sistemas_trifasicos[1]Tema 8. sistemas_trifasicos[1]
Tema 8. sistemas_trifasicos[1]
Arturo Mancilla

apuntes-Acii.pdf
apuntes-Acii.pdfapuntes-Acii.pdf
apuntes-Acii.pdf
ALEXISEMMANUELCASTIL1

Cap 10 trif
Cap 10 trifCap 10 trif
Cap 10-TRIF circuitos teorias materia circuitos electricos
Cap 10-TRIF  circuitos teorias materia circuitos electricosCap 10-TRIF  circuitos teorias materia circuitos electricos
Cap 10-TRIF circuitos teorias materia circuitos electricos
yinarondon1

Electrónica: Multivibradores
Electrónica: MultivibradoresElectrónica: Multivibradores
Electrónica: Multivibradores
SANTIAGO PABLO ALBERTO

Teorema de norton
Teorema de nortonTeorema de norton
Teorema de norton
eglisp

unidad 02 completa.instalaciones eléctricas en domicilio.ppt
unidad 02 completa.instalaciones eléctricas en domicilio.pptunidad 02 completa.instalaciones eléctricas en domicilio.ppt
unidad 02 completa.instalaciones eléctricas en domicilio.ppt
CristhianLazo4

Preinforme rectificador controlado
Preinforme rectificador controladoPreinforme rectificador controlado
Preinforme rectificador controlado
Lautaro Narvaez


Similar a Transformadores Parte III (20)

Teoria de operacion fly back
Teoria de operacion fly backTeoria de operacion fly back
Teoria de operacion fly back

Maquina Sincronica
Maquina SincronicaMaquina Sincronica
Maquina Sincronica

Maquina Sincronica
Maquina SincronicaMaquina Sincronica
Maquina Sincronica

Cicloconvertidores trifásicos con modulación de ancho de pulso
Cicloconvertidores trifásicos con modulación de ancho de pulsoCicloconvertidores trifásicos con modulación de ancho de pulso
Cicloconvertidores trifásicos con modulación de ancho de pulso

Los transformadores trifasicos
Los transformadores trifasicosLos transformadores trifasicos
Los transformadores trifasicos

2 sesión 14 para la unidad 4 - transformadores trifasicos
2  sesión 14 para la unidad 4 - transformadores trifasicos2  sesión 14 para la unidad 4 - transformadores trifasicos
2 sesión 14 para la unidad 4 - transformadores trifasicos

3987296.ppt
3987296.ppt3987296.ppt
3987296.ppt

Corriente alterna
Corriente alternaCorriente alterna
Corriente alterna

AC AC 2 (1).pdf
AC AC 2 (1).pdfAC AC 2 (1).pdf
AC AC 2 (1).pdf

AC AC 2.pdf
AC AC 2.pdfAC AC 2.pdf
AC AC 2.pdf

Transitorios trafo b
Transitorios trafo bTransitorios trafo b
Transitorios trafo b

Tema 8. sistemas_trifasicos
Tema 8. sistemas_trifasicosTema 8. sistemas_trifasicos
Tema 8. sistemas_trifasicos

Tema 8. sistemas_trifasicos[1]
Tema 8. sistemas_trifasicos[1]Tema 8. sistemas_trifasicos[1]
Tema 8. sistemas_trifasicos[1]

apuntes-Acii.pdf
apuntes-Acii.pdfapuntes-Acii.pdf
apuntes-Acii.pdf

Cap 10 trif
Cap 10 trifCap 10 trif
Cap 10 trif

Cap 10-TRIF circuitos teorias materia circuitos electricos
Cap 10-TRIF  circuitos teorias materia circuitos electricosCap 10-TRIF  circuitos teorias materia circuitos electricos
Cap 10-TRIF circuitos teorias materia circuitos electricos

Electrónica: Multivibradores
Electrónica: MultivibradoresElectrónica: Multivibradores
Electrónica: Multivibradores

Teorema de norton
Teorema de nortonTeorema de norton
Teorema de norton

unidad 02 completa.instalaciones eléctricas en domicilio.ppt
unidad 02 completa.instalaciones eléctricas en domicilio.pptunidad 02 completa.instalaciones eléctricas en domicilio.ppt
unidad 02 completa.instalaciones eléctricas en domicilio.ppt

Preinforme rectificador controlado
Preinforme rectificador controladoPreinforme rectificador controlado
Preinforme rectificador controlado


Más de Universidad Nacional de Loja

RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022
RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022
RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022
Universidad Nacional de Loja

Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...
Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...
Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...
Universidad Nacional de Loja

Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)
Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)
Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)
Universidad Nacional de Loja

Análisis del Impacto de la Pandemia en el Sector Eléctrico del Ecuador
Análisis del Impacto de la Pandemia en el Sector Eléctrico del EcuadorAnálisis del Impacto de la Pandemia en el Sector Eléctrico del Ecuador
Análisis del Impacto de la Pandemia en el Sector Eléctrico del Ecuador
Universidad Nacional de Loja

RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)
RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)
RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)
Universidad Nacional de Loja

ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...
ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...
ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...
Universidad Nacional de Loja

Estudio Económico para Evaluación de Proyectos - Parte 4
Estudio Económico para Evaluación de Proyectos - Parte 4Estudio Económico para Evaluación de Proyectos - Parte 4
Estudio Económico para Evaluación de Proyectos - Parte 4
Universidad Nacional de Loja

Control de la Produccion y Calidad Parte V - Administracion de Inventarios
Control de la Produccion y Calidad Parte V - Administracion de InventariosControl de la Produccion y Calidad Parte V - Administracion de Inventarios
Control de la Produccion y Calidad Parte V - Administracion de Inventarios
Universidad Nacional de Loja

Estudio Técnico para Evaluación de Proyectos - Parte 3
Estudio Técnico para Evaluación de Proyectos - Parte 3Estudio Técnico para Evaluación de Proyectos - Parte 3
Estudio Técnico para Evaluación de Proyectos - Parte 3
Universidad Nacional de Loja

Control Producción y Calidad - Parte IV
Control Producción y Calidad - Parte IVControl Producción y Calidad - Parte IV
Control Producción y Calidad - Parte IV
Universidad Nacional de Loja

Control Producción y Calidad - Parte III
Control Producción y Calidad - Parte IIIControl Producción y Calidad - Parte III
Control Producción y Calidad - Parte III
Universidad Nacional de Loja

Estudio de Mercado para Evaluación de Proyectos - Parte 2
Estudio de Mercado para Evaluación de Proyectos - Parte 2Estudio de Mercado para Evaluación de Proyectos - Parte 2
Estudio de Mercado para Evaluación de Proyectos - Parte 2
Universidad Nacional de Loja

Elementos Conceptuales de Evaluación de Proyectos - Parte 1
Elementos Conceptuales de Evaluación de Proyectos - Parte 1Elementos Conceptuales de Evaluación de Proyectos - Parte 1
Elementos Conceptuales de Evaluación de Proyectos - Parte 1
Universidad Nacional de Loja

Control de la producción y calidad - Parte II
Control de la producción y calidad - Parte IIControl de la producción y calidad - Parte II
Control de la producción y calidad - Parte II
Universidad Nacional de Loja

Control de la producción y calidad - Parte I
Control de la producción y calidad - Parte IControl de la producción y calidad - Parte I
Control de la producción y calidad - Parte I
Universidad Nacional de Loja

Circuitos Eléctricos CA - Parte 4
Circuitos Eléctricos CA - Parte 4Circuitos Eléctricos CA - Parte 4
Circuitos Eléctricos CA - Parte 4
Universidad Nacional de Loja

Circuitos Eléctricos CA - Parte 3
Circuitos Eléctricos CA - Parte 3Circuitos Eléctricos CA - Parte 3
Circuitos Eléctricos CA - Parte 3
Universidad Nacional de Loja

Circuitos Eléctricos CA - Parte 2
Circuitos Eléctricos CA - Parte 2Circuitos Eléctricos CA - Parte 2
Circuitos Eléctricos CA - Parte 2
Universidad Nacional de Loja

Circuitos Electricos CA - Parte 1
Circuitos Electricos CA - Parte 1Circuitos Electricos CA - Parte 1
Circuitos Electricos CA - Parte 1
Universidad Nacional de Loja

Calculo Vectorial Parte III
Calculo Vectorial   Parte IIICalculo Vectorial   Parte III
Calculo Vectorial Parte III
Universidad Nacional de Loja


Más de Universidad Nacional de Loja (20)

RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022
RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022
RESUMEN DEL BALANCE ENERGETICO DEL ECUADOR - 2022

Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...
Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...
Estudios de Impacto Ambiental y Social de proyectos energeticos renovables- M...

Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)
Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)
Marco Juridico y Regulatorio de la Energia Renovable no Convencional (Ecuador)

Análisis del Impacto de la Pandemia en el Sector Eléctrico del Ecuador
Análisis del Impacto de la Pandemia en el Sector Eléctrico del EcuadorAnálisis del Impacto de la Pandemia en el Sector Eléctrico del Ecuador
Análisis del Impacto de la Pandemia en el Sector Eléctrico del Ecuador

RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)
RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)
RESUMEN DEL BALANCE ENERGETICO 2021 (ECUADOR)

ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...
ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...
ANALISIS PARA LA IMPLEMENTACION DE UN PROGRAMA DE VEHICULOS ELECTRICOS EN EL ...

Estudio Económico para Evaluación de Proyectos - Parte 4
Estudio Económico para Evaluación de Proyectos - Parte 4Estudio Económico para Evaluación de Proyectos - Parte 4
Estudio Económico para Evaluación de Proyectos - Parte 4

Control de la Produccion y Calidad Parte V - Administracion de Inventarios
Control de la Produccion y Calidad Parte V - Administracion de InventariosControl de la Produccion y Calidad Parte V - Administracion de Inventarios
Control de la Produccion y Calidad Parte V - Administracion de Inventarios

Estudio Técnico para Evaluación de Proyectos - Parte 3
Estudio Técnico para Evaluación de Proyectos - Parte 3Estudio Técnico para Evaluación de Proyectos - Parte 3
Estudio Técnico para Evaluación de Proyectos - Parte 3

Control Producción y Calidad - Parte IV
Control Producción y Calidad - Parte IVControl Producción y Calidad - Parte IV
Control Producción y Calidad - Parte IV

Control Producción y Calidad - Parte III
Control Producción y Calidad - Parte IIIControl Producción y Calidad - Parte III
Control Producción y Calidad - Parte III

Estudio de Mercado para Evaluación de Proyectos - Parte 2
Estudio de Mercado para Evaluación de Proyectos - Parte 2Estudio de Mercado para Evaluación de Proyectos - Parte 2
Estudio de Mercado para Evaluación de Proyectos - Parte 2

Elementos Conceptuales de Evaluación de Proyectos - Parte 1
Elementos Conceptuales de Evaluación de Proyectos - Parte 1Elementos Conceptuales de Evaluación de Proyectos - Parte 1
Elementos Conceptuales de Evaluación de Proyectos - Parte 1

Control de la producción y calidad - Parte II
Control de la producción y calidad - Parte IIControl de la producción y calidad - Parte II
Control de la producción y calidad - Parte II

Control de la producción y calidad - Parte I
Control de la producción y calidad - Parte IControl de la producción y calidad - Parte I
Control de la producción y calidad - Parte I

Circuitos Eléctricos CA - Parte 4
Circuitos Eléctricos CA - Parte 4Circuitos Eléctricos CA - Parte 4
Circuitos Eléctricos CA - Parte 4

Circuitos Eléctricos CA - Parte 3
Circuitos Eléctricos CA - Parte 3Circuitos Eléctricos CA - Parte 3
Circuitos Eléctricos CA - Parte 3

Circuitos Eléctricos CA - Parte 2
Circuitos Eléctricos CA - Parte 2Circuitos Eléctricos CA - Parte 2
Circuitos Eléctricos CA - Parte 2

Circuitos Electricos CA - Parte 1
Circuitos Electricos CA - Parte 1Circuitos Electricos CA - Parte 1
Circuitos Electricos CA - Parte 1

Calculo Vectorial Parte III
Calculo Vectorial   Parte IIICalculo Vectorial   Parte III
Calculo Vectorial Parte III


Último

ENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdf
ENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdfENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdf
ENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdf
NielRonaldCandiaH

MATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docx
MATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docxMATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docx
MATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docx
alexander34816

S1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptxS1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptx
JoseAntonioSalazarHi1

arranquedemotoresatensinreducida-240528163544-fa03a714.pptx
arranquedemotoresatensinreducida-240528163544-fa03a714.pptxarranquedemotoresatensinreducida-240528163544-fa03a714.pptx
arranquedemotoresatensinreducida-240528163544-fa03a714.pptx
LuisLobatoingaruca

Arquitecto regularizaciones Ley del Mono Curauma
Arquitecto regularizaciones Ley del Mono CuraumaArquitecto regularizaciones Ley del Mono Curauma
Arquitecto regularizaciones Ley del Mono Curauma
Juan Luis Menares, Arquitecto

Capacitacion de Fatiga y Somnolencia FISAC.ppt
Capacitacion de Fatiga y Somnolencia FISAC.pptCapacitacion de Fatiga y Somnolencia FISAC.ppt
Capacitacion de Fatiga y Somnolencia FISAC.ppt
AlanFrankhoEspinozaL

MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
JuanFranciscoConesa

Elipse e Hiperbole Geometria Analitica.pptx
Elipse e Hiperbole Geometria Analitica.pptxElipse e Hiperbole Geometria Analitica.pptx
Elipse e Hiperbole Geometria Analitica.pptx
gziegler2186

CAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptx
CAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptxCAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptx
CAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptx
AlanFrankhoEspinozaL

406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf
406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf
406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf
christianvillagran1

NORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJO
NORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJONORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJO
NORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJO
JosPealoza7

Informe semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptx
Informe semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptxInforme semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptx
Informe semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptx
ingenierocivil9

Reanimacion cardiopulmonar neonatal 2024
Reanimacion cardiopulmonar neonatal 2024Reanimacion cardiopulmonar neonatal 2024
Reanimacion cardiopulmonar neonatal 2024
JOAQUIN LOPEZ RISCO

MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...
MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...
MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...
gustavomoranromero

Unidad 8 - Tornillos Shigley elementos-2.pdf
Unidad 8 - Tornillos Shigley elementos-2.pdfUnidad 8 - Tornillos Shigley elementos-2.pdf
Unidad 8 - Tornillos Shigley elementos-2.pdf
LisandroClaverol2

CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptxCAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
NestorHugo2

nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptxnuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
HernandoVillavicenci

DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...
DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...
DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...
AlissonSalao

Pérdidas por Fricción en Tuberías resumen
Pérdidas por Fricción en Tuberías resumenPérdidas por Fricción en Tuberías resumen
Pérdidas por Fricción en Tuberías resumen
EduardoCastillo963887

Casa Doble en la Weissenhofsiedlung.pdf
Casa Doble en la    Weissenhofsiedlung.pdfCasa Doble en la    Weissenhofsiedlung.pdf
Casa Doble en la Weissenhofsiedlung.pdf
yajuarezj


Último (20)

ENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdf
ENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdfENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdf
ENTREGABLE 01 TECNICAS DE LA COMUNICACION SEMESTRE 2 - NIEL RONALD.pdf

MATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docx
MATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docxMATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docx
MATRIZ DE PARTES INTERESADAS-KMC CALIDAD.docx

S1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptxS1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptx

arranquedemotoresatensinreducida-240528163544-fa03a714.pptx
arranquedemotoresatensinreducida-240528163544-fa03a714.pptxarranquedemotoresatensinreducida-240528163544-fa03a714.pptx
arranquedemotoresatensinreducida-240528163544-fa03a714.pptx

Arquitecto regularizaciones Ley del Mono Curauma
Arquitecto regularizaciones Ley del Mono CuraumaArquitecto regularizaciones Ley del Mono Curauma
Arquitecto regularizaciones Ley del Mono Curauma

Capacitacion de Fatiga y Somnolencia FISAC.ppt
Capacitacion de Fatiga y Somnolencia FISAC.pptCapacitacion de Fatiga y Somnolencia FISAC.ppt
Capacitacion de Fatiga y Somnolencia FISAC.ppt

MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...

Elipse e Hiperbole Geometria Analitica.pptx
Elipse e Hiperbole Geometria Analitica.pptxElipse e Hiperbole Geometria Analitica.pptx
Elipse e Hiperbole Geometria Analitica.pptx

CAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptx
CAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptxCAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptx
CAPACITACION DE CODIGO DE SEÑALES Y COLORES (1).pptx

406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf
406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf
406729190-SISTEMA-DUPLINEeeeeeee-pdf.pdf

NORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJO
NORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJONORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJO
NORMA ISO 45001:2018 SEGURIDAD EN EL TRABAJO

Informe semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptx
Informe semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptxInforme semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptx
Informe semanal de Calidad - Semana 28 (19 al 26 junio 2024).pptx

Reanimacion cardiopulmonar neonatal 2024
Reanimacion cardiopulmonar neonatal 2024Reanimacion cardiopulmonar neonatal 2024
Reanimacion cardiopulmonar neonatal 2024

MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...
MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...
MÓDULO 3 - PPT 008 - SEGURIDAD CON TRABAJOS CON ENERGÍA PELIGROSA - Por Ing. ...

Unidad 8 - Tornillos Shigley elementos-2.pdf
Unidad 8 - Tornillos Shigley elementos-2.pdfUnidad 8 - Tornillos Shigley elementos-2.pdf
Unidad 8 - Tornillos Shigley elementos-2.pdf

CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptxCAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx

nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptxnuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx

DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...
DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...
DISEÑO DE INSTALACIONES PARA PORCINOS, CUYES Y CONEJOS; MÉTODOS DE IDENTIFICA...

Pérdidas por Fricción en Tuberías resumen
Pérdidas por Fricción en Tuberías resumenPérdidas por Fricción en Tuberías resumen
Pérdidas por Fricción en Tuberías resumen

Casa Doble en la Weissenhofsiedlung.pdf
Casa Doble en la    Weissenhofsiedlung.pdfCasa Doble en la    Weissenhofsiedlung.pdf
Casa Doble en la Weissenhofsiedlung.pdf


Transformadores Parte III

  • 2. 2 1.- Corriente de excitación o de vacío de un transformador. Armónicos de la corriente de vacío. 2.- Corriente de conexión (inrush) de un transformador 3.- Transformadores trifásicos 4.- Conexiones de transformadores trifásicos 5.- Autotransformadores 6.- Transformadores de medida
  • 3. 3 Corriente de excitación o de vacío de un transformador. Armónicos de la corriente de vacío. ......t3ωsenbt2ωsenbtωsenb ......t3ωcosat2ωcosatωcosaa 2 1 (t)f 321 3210 +×+×+× ++×+×+×+= Cualquier onda periódica, es decir, que cumpla f (t) =f (t+T), podrá expresarse en una serie de Fourier siempre que: 1) siendo discontinua, tenga un número finito de discontinuidades en el período T; 2) tenga un valor medio finito en el período T; 3) incluya un número finito de máximos positivos y negativos en el período T. dt T tn2π senf(t) T 2 b dt T tn2π cosf(t) T 2 a T 0 n T 0 n ∫ ∫ ×× = ×× = Los coeficientes de Fourier, a¡ y bi, para una onda concreta, se determinan mediante integrales. SERIES DE FOURIER:
  • 4. 4 Corriente de excitación o de vacío de un transformador. Armónicos de la corriente de vacío. SERIES DE FOURIER:
  • 5. 5 Corriente de excitación o de vacío de un transformador. Armónicos de la corriente de vacío. Zona de saturación Zona lineal H=[A*v/m] B=[Wb/m2 ] A menudo los voltajes y las corrientes en la industria eléctrica son distorsionados. Esta distorsión puede ser provocada por: Saturación magnética en el núcleo de un transformador.
  • 6. 6 Corriente de excitación o de vacío de un transformador. Armónicos de la corriente de vacío. La corriente de vacío i0 (t) muestra la forma de onda acampanada (en el supuesto que el flujo magnético en el núcleo esté por encima del codo de la curva de imanación o zona de saturación). El análisis de Fourier de esta corriente demuestra la presencia de armónicos de magnitud apreciable. En la figura se presenta la onda fundamental o de primer armónico (60 Hz) y la tercer armónico (180 Hz). En el caso real la repartición es aproximadamente del 45% del tercero (180 Hz), 15% del quinto (300 Hz), 3% del séptimo (420 Hz), y porcentajes menores para el resto de armónicos impares.
  • 7. 7 Corriente de conexión de un transformador La corriente de vacío i0 es de régimen permanente y tiene un valor entre el 5% al 8% de la corriente nominal, con una inducción máxima que se sitúa en el codo en la curva de imanación (con láminas de grano orientado se usa 1,4 T). La aplicación brusca de la tensión V1n a un transformador da lugar a un periodo transitorio en el que la corriente puede alcanzar varias veces la nominal. En este fenómeno influye el instante de la conexión (punto de la curva sinusoidal) como el flujo magnético remanente en el núcleo. α)tcos(ωV2(t)v 11 +×= La magnitud a la que llegará el flujo en el primer semiciclo de la tensión aplicada dependerá del ángulo de fase en el momento de la conexión. Si α=0 , realizando la integración, y suponiendo que el flujo inicial es 0, el flujo resultante será igual al de régimen permanente y no causará problemas. ωN t)(ωsenV 2φ(t) 1 1 × = Si el momento de conexión corresponde a α= -90° t)sen(ωV2)90-tcos(ωV2(t)v 1 0 11 ×=×=
  • 8. 8 Corriente de conexión de un transformador El flujo resultante será: 2max2 1 1 Ct)cos(ωφCt)cos(ω ωN V 2φ(t) +×−=+×−= t)cosω(1φφ(t) max ×−= En t=0 el flujo φ(t) es nulo (=0); con lo cual la ecuación indica que C2 = φ max Por tanto el flujo instantáneo es: Lo cual indica que para ωxt = 180° (final del primer semiciclo) se obtiene un flujo: max 0 max φ2)cos180(1φφ(t) ×=−=
  • 9. 9 Corriente de conexión de un transformador En la práctica, si se considera un flujo remanente en el núcleo que puede ser 0,5 φmax se puede alcanzar flujos instantáneos: maxmaxmaxremmax 2,5φ0,5φ2φφ2φ =+=+ Teniendo en cuenta la curva de imanación del material, la corriente de excitación (conexión) de un transformador puede llegar a 100 veces la corriente de vacío de régimen normal permanente. •Considerando que la corriente de vacío es del 5% al 8% de la corriente nominal. •La corriente de conexión denominada también "inrush" corresponde a un evento transitorio alcanzando valores de 5 a 8 veces la corriente nominal. •Se producirán fuerzas electromagnéticas de 52 a 82 veces (25 a 64 veces) las de plena carga. •La corriente transitoria de conexión se amortiguará rápidamente en unos pocos ciclos por la presencia de la resistencia y reactancia del primario. •Las protecciones del transformador deben estar diseñadas para que no actúen en la conexión.
  • 10. 10 Corriente de conexión de un transformador Representación gráfica de la corriente de conexión (energización) del transformador. Ir=(5 a 8)x In In In Ir Instante de conexión o energización
  • 11. 11 Transformadores Trifásicos • La transformación de tensiones en un sistema trifásico puede realizarse con transformadores monofásicos en cada una de las fases, formando circuitos magnéticos independientes. • Otra forma es emplear un solo núcleo magnético en el que se incorporan todos los devanados necesarios. En este caso se arrollan espiras primarias y secundarias en cada una de las fases. • En el transformador trifásico con núcleo de tres columnas, se considera cada columna como un transformador monofásico.
  • 12. 12 Transformadores Trifásicos • La designación de los terminales de los devanados se hará siguiendo las recomendaciones de la figura siguiente, empleando A, B, C para denominar los principios y A’, B’, C’ los finales de las bobinas primarias de AT o MT. • Se empleará a, b, c para denominar los principios y a’, b’, c’ los finales de las bobinas secundarias de BT. A B C A ’ B’ C’ a’ b’ c’ a b c
  • 13. 13 Transformadores Trifásicos • Las formas más frecuentes para realizar conexiones de los transformadores trifásicos son: - Estrella - Y (con o sin hilo neutro) - Triángulo - D - Zigzag - Z • Los transformadores pueden tener las diferentes formas de conexión sea en el primario o secundario a excepción de la Zigzag – Z usada frecuentemente en el secundario. • Según el tipo de conexión pueden aparecer diferencias de fase angular entre las tensiones compuestas de primario y secundario. • Se consideran ángulos positivos los de retraso de menor tensión respecto al devanado de tensión más elevada. • Estos ángulos se miden en múltiplos de 30° = 2π/12 radianes. • Se usa un "índice horario", ejemplo un retraso de 150° será igual a "5" x 30°. • Ejemplo: Desfase de 30° (Dy1) • Desfase de 150° (Dy5)
  • 14. 14 Transformadores Trifásicos CONEXIONES DE TRANSFORMADORES: Y - D - Z ESTRELLA TRIÁNGULO ZIG-ZAG
  • 15. 15 Transformadores Trifásicos DETERMINACIÓN DEL ÍNDICE HORARIO DE UN TRANSFORMADOR Dy11
  • 16. 16 Transformadores Trifásicos Índice horario (grados) Símbolo acopla- miento Diagrama fasorial A.T. B.T. Índice horario (grados) Símbolo acopla- miento Diagrama fasorial A.T. B.T.
  • 17. 17 Armónicos en Bancos de Transformadores Trifásicos La corriente de excitación de un transformador monofásico con alto contenido de componente armónico impar (tercero) es: )φtcos(3ωI2)φtcos(ωI2ii(t)i 30,310,10,30,10 +××++××=+= Un banco de tres transformadores monofásicos en Y-Y, la corriente de vacío será: )1203φtcos(3ωI2)120φtcos(ωI2(t)i )1203-φtcos(3ωI2)120-φtcos(ωI2(t)i )φtcos(3ωI2)φtcos(ωI2(t)i 0 3T30,3, 0 1T30,1,T30, 0 3T20,3, 0 1T20,1,T20, 3T10,3,1T10,1,T10, ×++××+++××= ×+××++××= +××++××= Se observa que las componentes fundamentales (primer armónico) de las corrientes de vacío forman un sistema trifásico equilibrado, mientras que las corrientes de tercer armónico están en fase. Si el primario (Y) dispone de hilo neutro, la corriente retornará por éste cuyo valor es: 0,330,3N0, I3)φtcos(3ωI2(t)i ×=+×××= 3 Un banco trifásico Y-Y (sin neutro) aparecen sobretensiones en las tensiones simples (voltajes de fase) debido a la presencia de componentes de tercer armónico, pudiendo ser perjudicial a la vida de asilamientos, además pueden aparecer tensiones de resonancia entre la inductancia del transformador y la capacitancia de las líneas o cables.
  • 18. 18 Armónicos en Transformadores Trifásicos • En un transformador trifásico con núcleo magnético, la suma de los flujos fundamentales es 0 ya que están defasados 120°. • La suma de los flujos de terceros armónicos es diferente de 0 ya que están en fase (homopolares). • Los flujos de tercer armónico tienden a cerrarse a través de una cuarta columna de retorno que es el aire (camino de gran reluctancia), por tanto apenas existirán flujos de tercer armónico. • En consecuencia las tensiones secundarias no presentan terceros armónicos de consideración aún en operación en zona de saturación. Φ3,I Φ3,II Φ3,III
  • 19. 19 Armónicos en Transformadores Trifásicos • Una forma alternativa práctica de eliminar los flujos de terceros armónicos por el aire es conectando el secundario en triángulo (D). • La fem inducida en el secundario (D) de tercer armónico producirá una corriente de tercer armónico que al circular por los tres devanados secundarios creará, en cada uno de ellos, flujos de oposición a los flujos armónicos preexistentes producto de las corrientes primarias de excitación, resultando la anulación de flujos de tercer armónico. • Se consigue igual efecto dotando al transformador Y-Y de un devanado terciario conectado en triángulo, sin conexión al exterior.
  • 20. 20 Conexión de Transformadores Trifásicos • Se tiene voltajes de línea y fase. • Es ventajosa cuando se enlazan dos sistemas de tensiones relativamente altas. • En cargas desequilibradas pueden producir el desplazamiento del neutro del primario y secundario. • No existe desplazamiento de fases entre el primario y secundario. • Existen terceros armónicos de tensión. • No hay problemas con los componentes de tercer armónico de tensión. • Buen comportamiento con cargas desequilibradas ya que el triángulo redistribuye en el primario. • Las tensiones secundarias sufren desplazamiento de n x 30° con respecto al primario. m m m* √3 m m m R R S S T T r r m s s t t m
  • 21. 21 Conexión de Transformadores Trifásicos • Similares ventajas que conexión Yd. • Se usa como transformador elevador en las redes de AT. • La estrella permite poner a tierra el punto neutro. • Conexión utilizada en los sistemas de distribución permitiendo alimentar cargas monofásicas y trifásicas. • El triángulo comprensa los desequilibrios de las cargas monofásicas. • Usada en transformadores de BT. • Buen comportamiento frente a cargas desequilibradas. • Ausencia de neutro. • En bancos puede trabajar con una unidad fuera de servicio abasteciendo el 58% de la carga. m m m m m m R R S S T T r r s s t t
  • 22. 22 Conexión de Transformadores Trifásicos • La conexión zig-zag se emplea únicamente en el lado de BT. • Se usa en redes de distribución, permite el uso del neutro en el secundario. • Se comporta adecuadamente frente a desequilibrios de carga. • Se requiere un 15% más de espiras que una conexión en estrella convencional. Primario Secundario
  • 23. 23 Banco Trifásico en base a Transformadores Monofásicos
  • 24. 24 Banco Trifásico en base a Transformadores Monofásicos
  • 25. 25 Acoplamiento en paralelo de transformadores • Se requiere poner en paralelo transformadores para satisfacer el incremento de la demanda. • Dos o más transformadores operan en paralelo cuando sus bornes homólogos están unidos entre si (primario y secundario). • Los transformadores deben cumplir las siguientes condiciones: 1. Pertenecer al mismo grupo de conexiones (igual ángulo horario). 2. Tener las mismas tensiones primarias y secundarias (igual relación de transformación). 3. Tener idénticas tensiones relativas de cortocircuito (Ɛcc). • Las dos primeras condiciones son necesarias inclusive en funcionamiento en vacío para evitar corrientes de circulación entre ellos. • La tercera condición es necesaria para el correcto funcionamiento en carga de forma que se distribuya en forma proporcional a sus potencias nominales. • En la práctica se recomienda que la relación de las potencias nominales no sea mayor de 3:1.
  • 26. 26 Acoplamiento en paralelo de transformadores CCTI CCTII T2 T1 ε ε C C = Los "índices de carga" de cada transformador son inversamente proporcionales a las tensiones de cortocircuito. Carga TRAFO TI TRAFO TII ZCCTI ZCCTII
  • 27. 27 Autotransformadores El autotransformador es un transformador especial formado por un devanado continuo, que se utiliza a la vez como primario y secundario, por lo que las tensiones de alimentación y salida no están aisladas entre si. A diferencia del transformador de dos devanados, el autotransformador transfiere energía entre los dos circuitos, en parte por el acoplamiento magnético y en parte por conexión eléctrica directa. Transformador Autotransformador El autotransformador emplea solamente N1 espiras en una parte de ellas, N1 – N2, circula la corriente I1, mientras que por la otra, que corresponde a N2 espiras, circula la corriente I2 – I1.
  • 28. 28 Autotransformadores Se puede determinar la relación entre el peso de cobre como autotransformador Ga y como Gt de la siguiente manera: 1 2 t a V V G G −=1 Lo que indica un ahorro de material para el autotransformador frente al transformador. Si V1/V2=2 se obtiene una economía en el cobre del 50%. La reducción del número de espiras total permite emplear circuitos magnéticos con menos tamaño de la "ventana" teniendo como consecuencia menos peso en hierro. El autotransformador tiene menos pérdidas en el cobre y en el hierro, mejorando el rendimiento y caída de tensión. La menor cantidad de espiras conlleva a una menor resistencia y reactancia con lo cual disminuye el valor de la Ɛcc lo que implica mayor valor de la corriente de cortocircuito. Cuando la diferencia de tensiones es muy alta (ejemplo 10000/220 V) tien el inconveniente de presentar un borne común a los devanados de AT y BT.
  • 29. 29 Autotransformadores A B C A’ B’ C’ A BC a b c A BC a b c
  • 32. 32 Tomas de Regulación Para regular la tensión de un transformador monofásico se establecen varias derivaciones llamadas tomas. La normativa define cinco posiciones de regulación con tensiones por escalón del 2,5%, con límites de ± 5%. Es decir, límite superior +5% (+2 x 2,5%) y límite inferior -5% (-2 x 2,5%). Es conveniente económicamente disponer las tomas de regulación en el lado de alta tensión. 5 4 3 2 1 0% +2,5% +5% -2,5% -5%
  • 34. 34 Transformadores de Medida En la industria eléctrica es frecuente el empleo de tensiones y corrientes elevadas que deben ser medidas. En la práctica no es posible proceder a una conexión directa de los aparatos de medida a los circuitos de alta tensión. Los transformadores de medida permiten separar con el circuito de alta tensión, adaptando las magnitudes de la red (AT o MT) a la de los instrumentos (BT). Estas magnitudes están normalizadas en 5 A para amperímetros y 110 V para voltímetros. Para la conexión de los amperímetros y bobinas amperimétricas se emplean los transformadores de intensidad o corriente (TC). Para la conexión de los voltímetros y bobinas voltimétricas se emplean los transformadores de tensión o potencial (TP). Estos dispositivos deben reproducir con la mayor precisión posible las magnitudes primarias.
  • 35. 35 Transformadores de Medida TRANSFORMADORES DE POTENCIAL - TP Los TP se designan según su carga asignada en VA denominada también potencia de precisión. La potencia normalizada para un fp=0,8 son: 10, 15, 25, 30, 50, 75 100, 150, 200, 300, 400 y 500 VA. El TP debe proporcionar una tensión secundaria proporcional a la tensión primaria. Al tener en cuenta la relación existente entre ambas tensiones y la corriente de carga, resulta: V 1 2 ' 21 ' 2cc ' 2cc ' 21 K V V VV :idealTPelEn senφIXφcosIRV-V = = ×+×= TRANSFORMADOR POTENCIAL INTERIOR TRANSFORMADOR POTENCIAL S/E
  • 36. 36 Transformadores de Medida TRANSFORMADORES DE POTENCIAL - TP Los TP tienen dos tipos de errores: a) Error de relación o de tensión; y b) Error de fase o de ángulo. El error de relación o tensión (ƐV) indica la desviación porcentual de la tensión realmente existente en el secundario V2 con respecto a la que debería existir si el transformador fuera ideal. El error de fase o de ángulo es la diferencia de fase existente entre los vectores V1 y V2. Este error tiene importancia cuando se trata de medir energía ya que se altera el ángulo entre V1 e I1. 100* K V K V V ε V 1 V 1 2 V − = V2 = tensión realmente existente en el secundario. V1 / KV = tensión ideal que debería existir. KV = relación de transformación
  • 37. 37 Transformadores de Medida De acuerdo con estos errores, se disponen en la práctica de las siguientes clases de precisión: 0,1 ; 0,2 ; 0,5 ; 1 ; 3. Estos valores indican el valor máximo de (ƐV) permitido cuando el transformador se carga con su potencia asignada y un factor de potencia de 0,8 inductivo. En la práctica se indica también el valor del error de fase a que corresponde, se mide en minutos. TRANSFORMADORES DE POTENCIAL - TP
  • 38. 38 Transformadores de Medida TRANSFORMADORES DE CORRIENTE - TC Los TC trabajan prácticamente en cortocircuito, por ello se emplean bajas inducciones en el núcleo (0,3 T). Donde Ki es la relación entre las corrientes asignadas de primario y secundario. Es necesario hacer despreciable I0 frente a I1 o I2’ Las corrientes primarias de los TC están normalizados en los siguientes valores: 5, 10, 15 20, 25, 30, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 1.000, 2.000, 3.000 4.000, 6.000 A. Los TC de manera análoga a los TP, se definen según su potencia asignada en VA, esto es 10, 15, 30, 50, 75, 100, 150, 200, 300 y 400 VA. TRANSFORMADOR CORRIENTE BT TRANSFORMADOR CORRIENTE AT 2i ' 21 0 2 021 IKII I m I III ×== +=+= '
  • 39. 39 Transformadores de Medida TRANSFORMADORES DE CORRIENTE - TC Tc tienen dos tipos de errores: a) Error de intensidad o de relación; y b) Error de fase. El error de intensidad o de relación (Ɛi) indica la desviación porcentual de la corriente realmente existente en el secundario I2 con respecto a la que debería existir si el transformador fuera ideal. El error de fase es la diferencia de fase existente entre los vectores I1 y I2. Este error se expresa en minutos. Las clases de precisión son idénticas a las indicadas para TP. El TC debe estar siempre cortocircuitado el devanado secundario en razón que en circuito abierto puede haber la presencia de sobretensiones peligrosas. 100* K I K I I ε i 1 i 1 2 i − =
  • 40. 40 Transformadores de Medida TRANSFORMADORES DE POTENCIAL Y CORRIENTE EN UN EQUIPO DE MEDICIÓN El TRAFOMIX es un dispositivo electromagnético que incorpora en una sola unidad, transformadores de tensión y de corriente. Este tipo, es utilizado en las redes eléctricas para reducir las tensiones y corrientes, a valores adecuados, con la finalidad de que éstos puedan ser censados por los equipos de medición, este dispositivo innovador que sustituye a una instalación convencional, de manera eficiente, económica y compacta.
  • 41. 41 Transformadores de Medida TRANSFORMADORES DE POTENCIAL Y CORRIENTE EN UN EQUIPO DE MEDICIÓN
