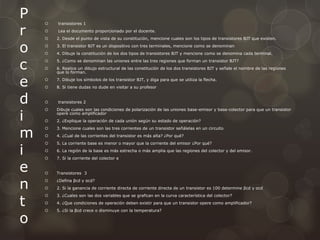

 transistores 1
 Lea el documento proporcionado por el docente.
 2. Desde el punto de vista de su constitución, mencione cuales son los tipos de transistores BJT que existen.
 3. El transistor BJT es un dispositivo con tres terminales, mencione como se denominan
 4. Dibuje la constitución de los dos tipos de transistores BJT y mencione como se denomina cada terminal.
 5. ¿Como se denominan las uniones entre las tres regiones que forman un transistor BJT?
 6. Realice un dibujo estructural de las constitución de los dos transistores BJT y señale el nombre de las regiones
que lo forman.
 7. Dibuje los símbolos de los transistor BJT, y diga para que se utiliza la flecha.
 8. Si tiene dudas no dude en visitar a su profesor
 transistores 2
 Dibuje cuales son las condiciones de polarización de las uniones base-emisor y base-colector para que un transistor
opere como amplificador
 2. ¿Explique la operación de cada unión según su estado de operación?
 3. Mencione cuales son las tres corrientes de un transistor señálelas en un circuito
 4. ¿Cual de las corrientes del transistor es más alta? ¿Por qué?
 5. La corriente base es menor o mayor que la corriente del emisor ¿Por qué?
 6. La región de la base es más estrecha o más amplia que las regiones del colector y del emisor.
 7. Si la corriente del colector e
 Transistores 3
 ¿Defina βcd y αcd?
 2. Si la ganancia de corriente directa de corriente directa de un transistor es 100 determine βcd y αcd
 3. ¿Cuales son las dos variables que se grafican en la curva característica del colector?
 4. ¿Que condiciones de operación deben existir para que un transistor opere como amplificador?
 5. ¿Si la βcd crece o disminuye con la temperatura?

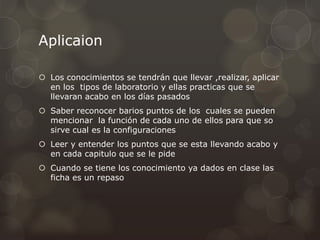

3. Aplicaion
 Los conocimientos se tendrán que llevar ,realizar, aplicar
en los tipos de laboratorio y ellas practicas que se
llevaran acabo en los días pasados
 Saber reconocer barios puntos de los cuales se pueden
mencionar la función de cada uno de ellos para que so
sirve cual es la configuraciones
 Leer y entender los puntos que se esta llevando acabo y
en cada capitulo que se le pide
 Cuando se tiene los conocimiento ya dados en clase las
ficha es un repaso

4. Concluciones transistores 1
 Conocer en primer que es un transistor
 Saber que son los
 1. Transistor
 2. BJT
 3. FET
 4. Colector
 5. Emisor
 6. Base
 Definicion de cD uno de ellos entre otras cosas

5. Transistores 2
 Entender que son cada uno de los siguientes términos
 1. Unión Base-Colector
 2. Unión Base-Emisor
 3. Corriente de la Base
 4. Corriente de la Colector
 5. Corriente del emisor
 6. Polarización
 Al final de esto saber usar y definir eso terminos y mas
que se expresan en la fichas
 al concluir tendremos un refresco de lo que se exclica
en clases

6. Transistores 3
 Al final de esta fichas los conocimientos de
 1. βcd
 2. αcd
 3. Región de corte
 4. Región de saturación
 5. Región activa
 6. ganancia
 7. Amplificación
 8. Amplificador
 9. Bipolar
 10. Región de ruptura , tentaran que se r muy bueno ya que esto
se explico previamente en clases tener muy en claro que son y
para que se usan
