El documento describe las partes principales de un generador de corriente continua y los diferentes tipos de conexiones de generadores, incluyendo generador con excitación independiente, excitación en paralelo, excitación en serie y excitación compound. También incluye instrucciones para dibujar e identificar las partes de un generador, explicar los tipos de conexión y hacer un glosario de términos relacionados.

1. FICHA 2
ANTONY GARITA S.
Ma. FDA. CHINCHILLA R.

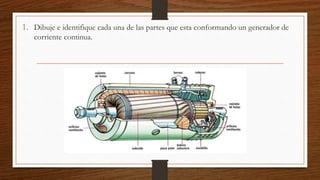

2. 1. Dibuje e identifique cada una de las partes que esta conformando un generador de
corriente continua.

3. 2. Dibuje y explique los diferentes tipos de conexiones de los generadores de corriente
continua.
Generador con excitación
independiente
•Posee dos barras generales, una
conectada al borne positivo y la otra al
negativo.También posee un
interruptor bipolar principal que abre y
cierra el circuito donde se encuentran
los bornes del generador.Tiene dos
fusibles generales, que podrían estar
instalados entre las barras generales y
el interruptor.También un
amperímetro para el circuito general
del interruptor.

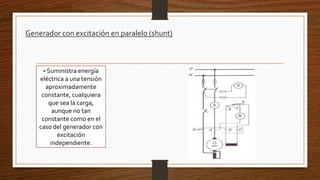

4. Generador con excitación en paralelo (shunt)
• Suministra energía
eléctrica a una tensión
aproximadamente
constante, cualquiera
que sea la carga,
aunque no tan
constante como en el
caso del generador con
excitación
independiente.

5. Generador con excitación en serie
• La excitación de un
generador en serie se
lleva a cabo cuando
los devanados de
excitación y del
inducido se conectan
en serie y, por lo tanto
la corriente que
atraviesa el inducido
en este tipo de
generador es la misma
que la que atraviesa la
excitación.

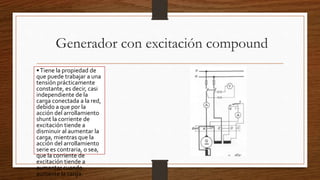

6. Generador con excitación compound
•Tiene la propiedad de
que puede trabajar a una
tensión prácticamente
constante, es decir, casi
independiente de la
carga conectada a la red,
debido a que por la
acción del arrollamiento
shunt la corriente de
excitación tiende a
disminuir al aumentar la
carga, mientras que la
acción del arrollamiento
serie es contraria, o sea,
que la corriente de
excitación tiende a
aumentar cuando
aumente la carga.

7. 6. Hacer una tira cómica con las características de cada uno de los generadores de
corriente continua.
Sí, si
lo
sé!
Un
genera
dor es…
Hay generadores
de:
excitación
independiente,
excitación en
paralelo,
excitación en
serie y
excitación
compound…
Hey,
sabes
que es
un
genera
dor?
Aaah!
Hasta
que al fin
me lo
dijo!!!
No,
Los
tipos!!
!

8. 7. Realizar un glosario con al menos 15 términos nuevos.
1. Reóstato: Es un resistor de resistencia variable, es como un potenciómetro normal pero la diferencia es que soporta tensiones y corrientes
muchísimo mayores.
2. Máquina Motriz: Es una máquina conductora, la que genera la potencia para poder mover una máquina mediante algún sistema de
transmisión.
3. Generador de CC: Son máquinas que producen energía eléctrica por transformación de la energía mecánica.
4. Excitación independiente: es cuando la tensión en los bornes de una máquina es casi independiente de la carga de la máquina y de su
velocidad.
5. Aislamiento: Las elevaciones permisibles en la temperatura de las partes están limitadas por la temperatura máxima de “lugar caliente” que
el aislamiento puede resistir y aún tener vida útil razonable.
6. Colector: Consta de delgas de cobre electrolítico, aisladas entre sí por separadores de micanita.
7. Conjunto de escobilla: estas piezas se deslizan sobre las barras del conmutador y llevan la corriente de carga de las bobinas del rotor al
circuito externo.
8. Inducido: es una pieza cilíndrica montada sobre el cuerpo, fijado al eje formado por el núcleo de chapas magnéticas. Es la parte giratoria de
la máquina también llamada rotor.
9. Cojinetes: Son las piezas que sirven de apoyo y fijación del eje del inducido.
10.Soporte del lado conector
11.Caja de bornes
12.Ventilación controlada: Es para controlar el enfriamiento y calentamiento del generador
13. Barras Generales: Una barra se conecta al borne positivo del generador, mientras que la segunda se conecta al borne positivo de este
mismo.
14.FusiblesGenerales: Están instalados entre las barras generales y el interruptor.
15.Generador con excitación shunt: Suministra energía eléctrica a una tensión aproximadamente constante, cualquiera que sea la carga.
