Existen dos tipos de transistores BJT basados en si tienen uniones NPN o PNP. Un transistor BJT tiene tres terminales llamados emisor, base y colector. Las uniones entre las tres regiones que forman el transistor se denominan unión colector-base y base-emisor.

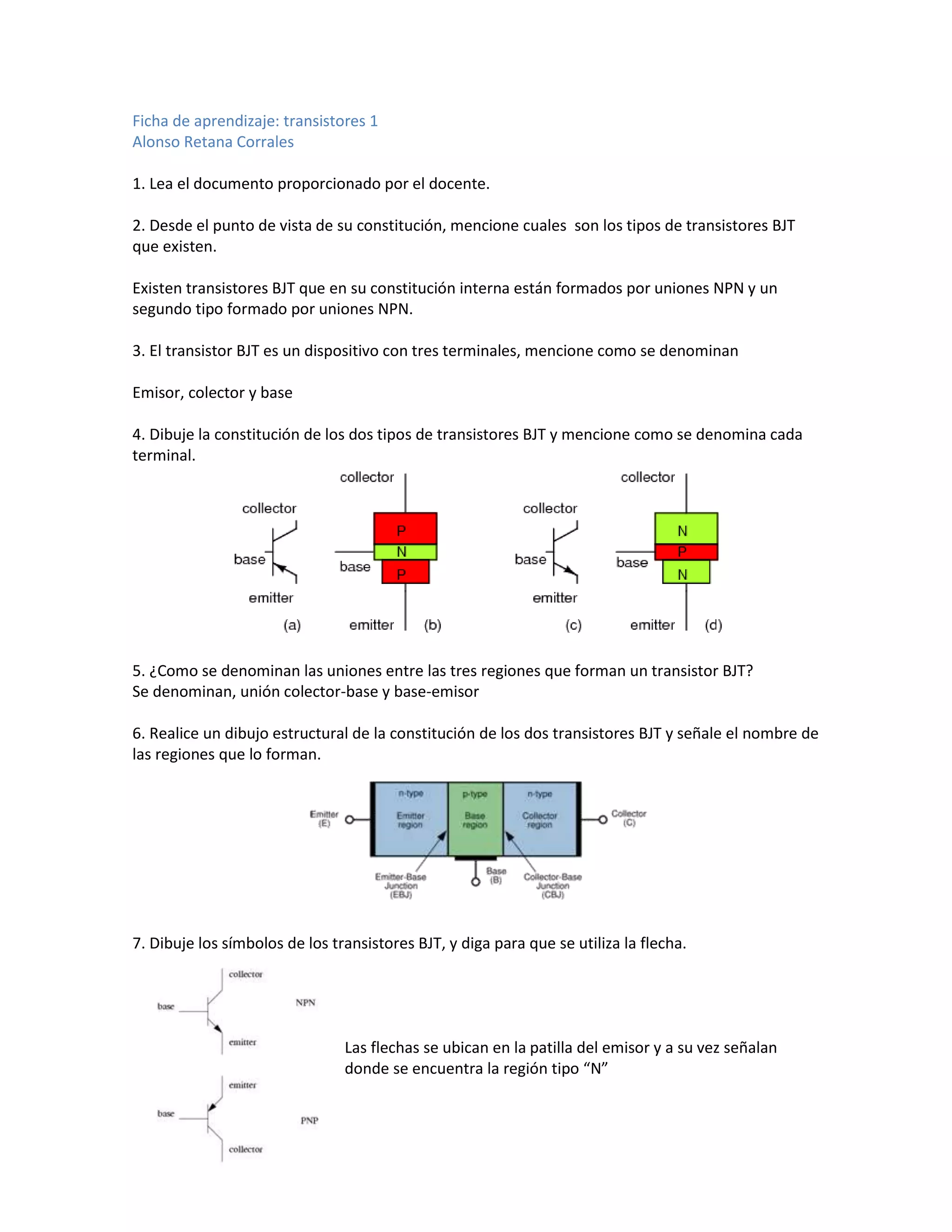

1. Ficha de aprendizaje: transistores 1
Alonso Retana Corrales
1. Lea el documento proporcionado por el docente.
2. Desde el punto de vista de su constitución, mencione cuales son los tipos de transistores BJT
que existen.
Existen transistores BJT que en su constitución interna están formados por uniones NPN y un
segundo tipo formado por uniones NPN.
3. El transistor BJT es un dispositivo con tres terminales, mencione como se denominan
Emisor, colector y base
4. Dibuje la constitución de los dos tipos de transistores BJT y mencione como se denomina cada
terminal.
5. ¿Como se denominan las uniones entre las tres regiones que forman un transistor BJT?
Se denominan, unión colector-base y base-emisor
6. Realice un dibujo estructural de la constitución de los dos transistores BJT y señale el nombre de
las regiones que lo forman.
7. Dibuje los símbolos de los transistores BJT, y diga para que se utiliza la flecha.
Las flechas se ubican en la patilla del emisor y a su vez señalan
donde se encuentra la región tipo “N”

2. Comprobación
1. Los portadores mayoritarios en la región de la base de un transistor npn se denominan:
Huecos
2. ¿Explique el propósito de una base delgada ligeramente dopada?
Está ligeramente dopada para disminuir las corrientes de fuga pero es delgada para facilitar el
paso de corriente cuando este se encuentra trabajando en región de saturación
3. ¿De qué está constituido un transistor?
Un transistor está constituido de tres terminales equivalente a dos diodos PN unidos en sentido
opuesto
4. Atendiendo al tipo de impurezas de cada zona y a su ordenación. ¿Cuántos tipos de transistores
existen?
Dependiendo de la ordenación de las zonas del transistor existen solamente dos tipos, “NPN” y
“PNP”.
5. ¿Qué nombre reciben las zonas de un transistor?
Las zonas son región de colector, región de base y región de emisor
6. ¿Cómo se adapta un transistor a un circuito?
Para que este trabaje en su estado de saturación, se conecta de manera que la unión base-emisor
esté en directa y colector-base en inversa.
7. ¿Cómo distinguen en un circuito si el transistor es PNP o NPN?
Se puede distinguir por la conexión de las patillas, y la polaridad
8. ¿Cuántas uniones existen y como se llaman las uniones de un transistor?
Existen dos uniones, la unión colector-base y unión base-emisor
9. ¿Cómo se polarizan las uniones de un transistor para que este funcione normalmente?
Para que este trabaje en su estado de saturación, se conecta de manera que la unión base-emisor
esté en directa y colector-base en inversa.
10. De las tres zonas de un transistor. ¿Cuál es la zona menos impurificada? ¿Y la que más?
La zona más impurificada es el emisor y la menos impurificada es el colector
