El documento describe cómo calcular el transporte pagado para la construcción de una carretera. Explica que el transporte pagado es el transporte que excede la distancia libre de 120 metros, considerando un factor de esponjamiento. Detalla los pasos para calcular la distancia media de transporte usando un diagrama de canteras, y cómo medir el volumen de transporte pagado en metros cúbicos. Luego, da un ejemplo numérico completo del cálculo.

1. TRANSPORTE PAGADO
EG-2013, SECCIÓN 07
http://emiliocastilloaroni.blogspot.com/

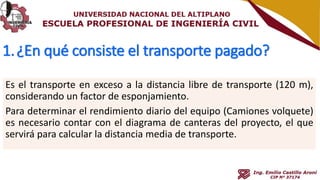

2. 1.¿En qué consiste el transporte pagado?
Es el transporte en exceso a la distancia libre de transporte (120 m),
considerando un factor de esponjamiento.
Para determinar el rendimiento diario del equipo (Camiones volquete)
es necesario contar con el diagrama de canteras del proyecto, el que
servirá para calcular la distancia media de transporte.

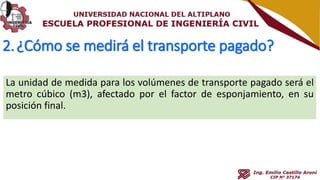

3. 2.¿Cómo se medirá el transporte pagado?
La unidad de medida para los volúmenes de transporte pagado será el
metro cúbico (m3), afectado por el factor de esponjamiento, en su
posición final.

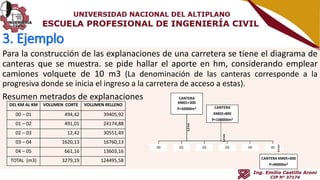

4. 3. Ejemplo
Para la construcción de las explanaciones de una carretera se tiene el diagrama de
canteras que se muestra. se pide hallar el aporte en hm, considerando emplear
camiones volquete de 10 m3 (La denominación de las canteras corresponde a la
progresiva donde se inicia el ingreso a la carretera de acceso a estas).
Resumen metrados de explanaciones
DEL KM AL KM VOLUMEN CORTE VOLUMEN RELLENO
00 – 01 494,42 39405,92
01 – 02 491,01 24174,88
02 – 03 12,42 30551,49
03 – 04 1620,13 16760,13
04 – 05 661,16 13603,16
TOTAL (m3) 3279,19 124495,58
CANTERA
KM01+300
P=50000m3
00 01 02 03 04 05
CANTERA
KM02+800
P=100000m3
CANTERA KM05+000
P=40000m3
0.5km
1,5km
2,5km

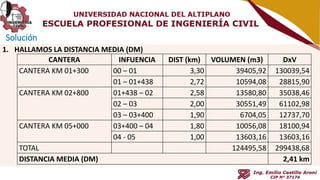

5. 1. HALLAMOS LA DISTANCIA MEDIA (DM)
Solución
CANTERA INFUENCIA DIST (km) VOLUMEN (m3) DxV
CANTERA KM 01+300 00 – 01 3,30 39405,92 130039,54
01 – 01+438 2,72 10594,08 28815,90
CANTERA KM 02+800 01+438 – 02 2,58 13580,80 35038,46
02 – 03 2,00 30551,49 61102,98
03 – 03+400 1,90 6704,05 12737,70
CANTERA KM 05+000 03+400 – 04 1,80 10056,08 18100,94
04 - 05 1,00 13603,16 13603,16
TOTAL 124495,58 299438,68
DISTANCIA MEDIA (DM) 2,41 km

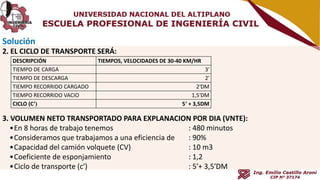

6. 2. EL CICLO DE TRANSPORTE SERÁ:
DESCRIPCIÓN TIEMPOS, VELOCIDADES DE 30-40 KM/HR
TIEMPO DE CARGA 3′
TIEMPO DE DESCARGA 2′
TIEMPO RECORRIDO CARGADO 2′DM
TIEMPO RECORRIDO VACIO 1,5′DM
CICLO (C′) 5′ + 3,5DM
3. VOLUMEN NETO TRANSPORTADO PARA EXPLANACION POR DIA (VNTE):
•En 8 horas de trabajo tenemos : 480 minutos
•Consideramos que trabajamos a una eficiencia de : 90%
•Capacidad del camión volquete (CV) : 10 m3
•Coeficiente de esponjamiento : 1,2
•Ciclo de transporte (c′) : 5′+ 3,5′DM
Solución

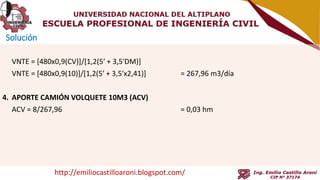

7. VNTE = [480x0,9(CV)]/[1,2(5′ + 3,5′DM)]
VNTE = [480x0,9(10)]/[1,2(5′ + 3,5′x2,41)] = 267,96 m3/día
4. APORTE CAMIÓN VOLQUETE 10M3 (ACV)
ACV = 8/267,96 = 0,03 hm
Solución
http://emiliocastilloaroni.blogspot.com/
