INFORME SOBRE PREDIMENSIONAMIENTO DE ESTRUCTURAS

CATEDRA : CONCRETO ARMADO I
DOCENTE : ING. NEIRA CALSIN URIEL
ALUMNO : SALVATIERRA MENDOZA SANTIAGO
SEMESTRE : IX
Lircay – Perú
- 2020

A Dios por permitirme existir en este mundo,
a mis padres que gracias al apoyo
incondicional y al docente por brindarnos
toda la enseñanza y la motivación para que
en futuro no muy lejano seamos personas
de éxito.

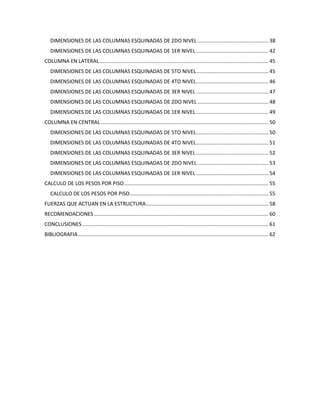

CONTENIDO
AGRADECIMIENTO .............................................................................................................................. 5
I INTRODUCCIÓN................................................................................................................................. 6
OBJETIVOS DEL TRABAJO .................................................................................................................... 7
1. Objetivos: .................................................................................................................................... 7
2. DESCRIPCION DEL PROYECTO...................................................................................................... 7
3. NORMATIVIDAD .......................................................................................................................... 7
I CONFIGRACION ESTRUCTURAL .................................................................................................... 9
Elevación de la vivienda multifamiliar ...................................................................................... 10
5. Ubicación Geográfica: ............................................................................................................... 10
Parámetros de lugar...................................................................................................................... 11
Parámetros................................................................................................................................ 12
5.4. sistema estructural............................................................................................................. 12
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES ........................................................... 14
II PREDIMENSIONAMIENTO DE LOSA ALIGERADA ....................................................................... 14
PREDIMENSIONAMIENTO DE LOSAALIGERADO ............................................................................. 15
DETERMINACION DE LOSA ALIGERADA EN UNA DIRECCION........................................................ 16
III DISEÑO DE LOSAALIGERADO.................................................................................................... 16
METRADO DE CARGAS DE LOSAALIGERADO.................................................................................. 18
III DETERMINACION DE VIGA PRINCIPAL, SECUNDARIA................................................................ 20
PREDIMENSIONAMIENTO DE VIGAS......................................................................................... 20
PREDIMENSIONAMIENTO DE VIGAS PRINCIPALES ....................................................................... 21
PREDIMENSIONAMIENTO DE VIGAS PRINCIPALES........................................................................ 22

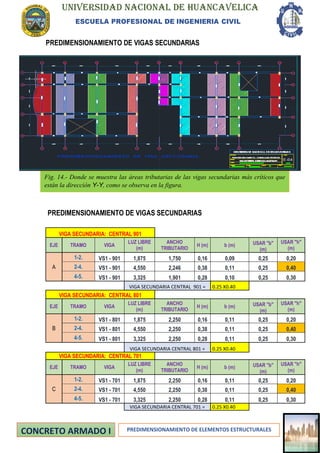

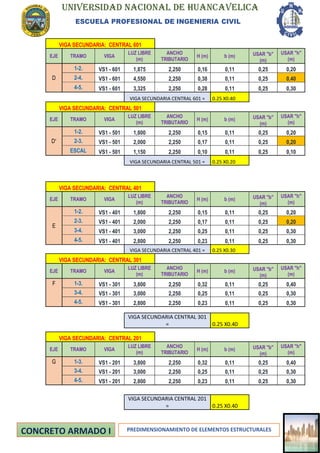

PREDIMENSIONAMIENTO DE VIGAS SECUNDARIAS...................................................................... 24
PREDIMENSIONAMIENTO DE VIGAS SECUNDARIAS ..................................................................... 24

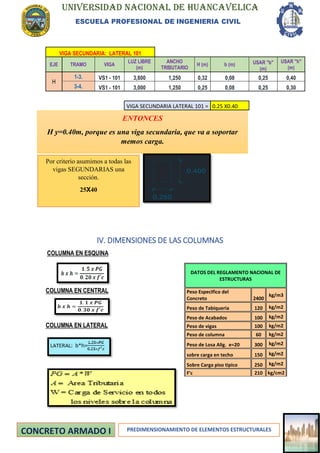

IV. DIMENSIONES DE LAS COLUMNAS .......................................................................................... 26

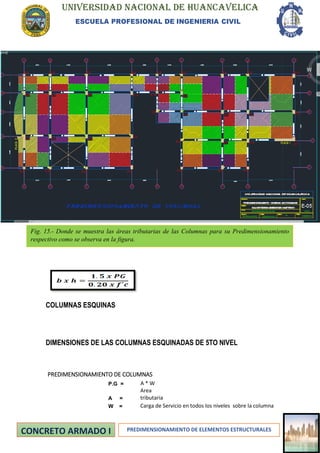

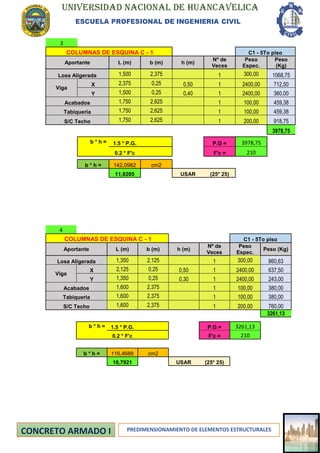

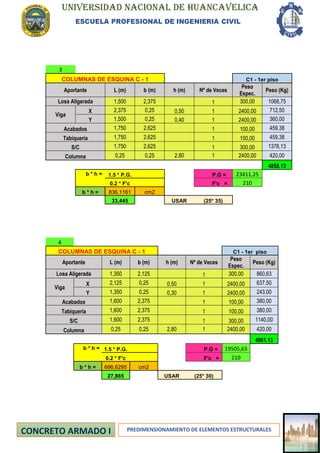

COLUMNAS ESQUINAS.................................................................................................................. 27

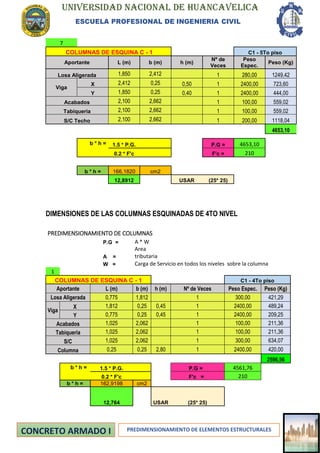

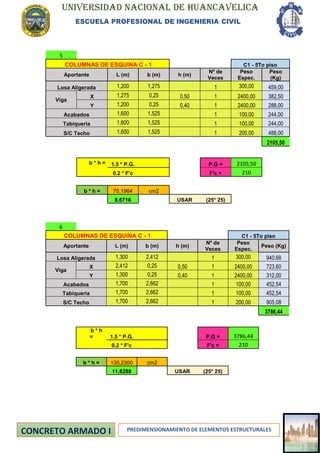

DIMENSIONES DE LAS COLUMNAS ESQUINADAS DE 5TO NIVEL.................................................. 27

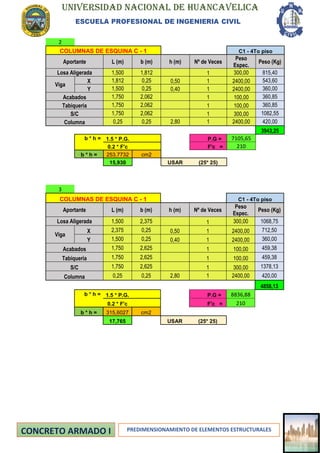

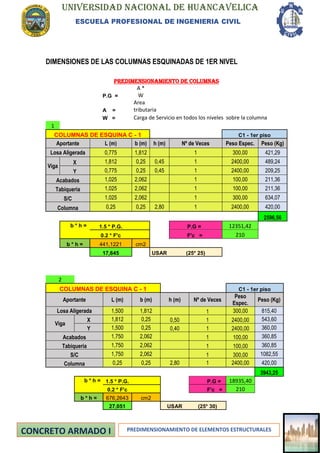

PREDIMENSIONAMIENTO DE COLUMNAS................................................................................ 27
PREDIMENSIONAMIENTO DE COLUMNAS................................................................................ 31

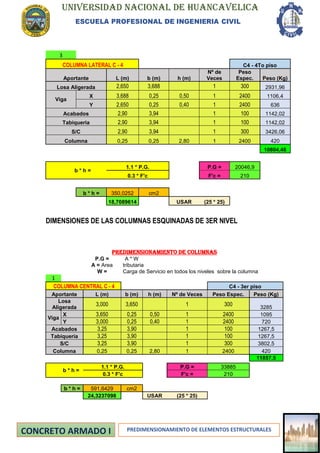

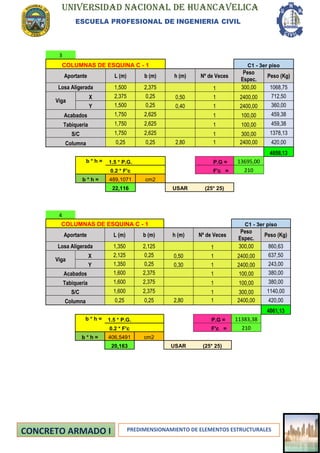

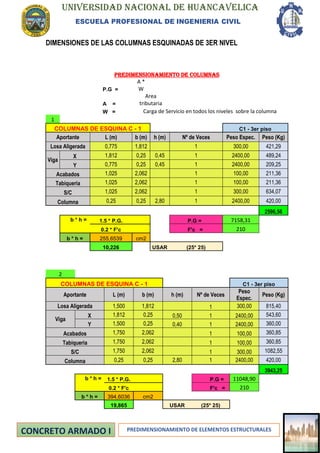

DIMENSIONES DE LAS COLUMNAS ESQUINADAS DE 3ER NIVEL .................................................. 35

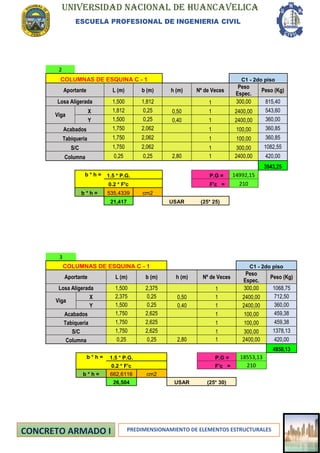

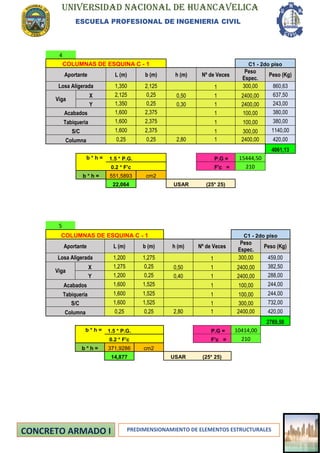

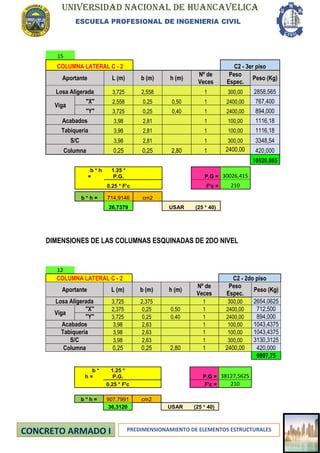

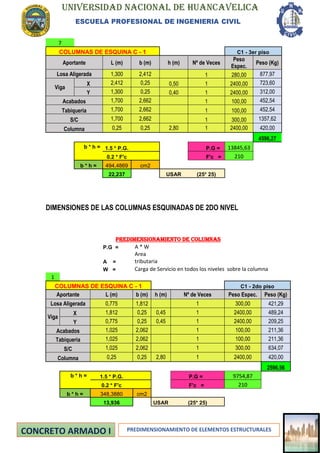

DIMENSIONES DE LAS COLUMNAS ESQUINADAS DE 2DO NIVEL ................................................. 38

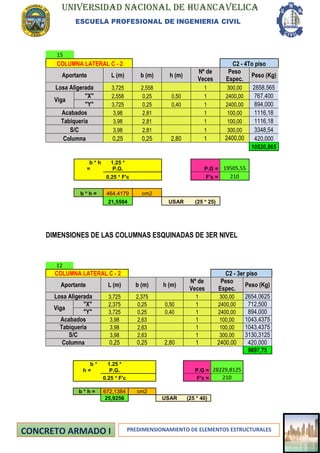

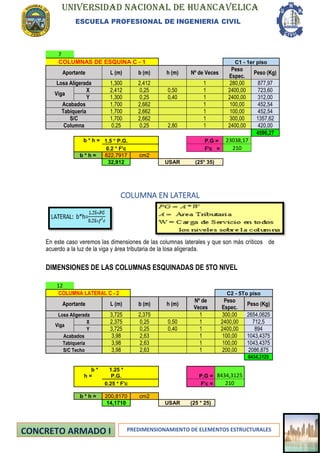

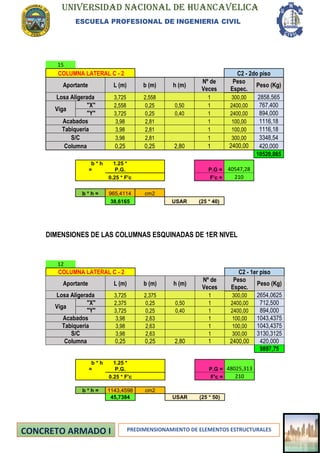

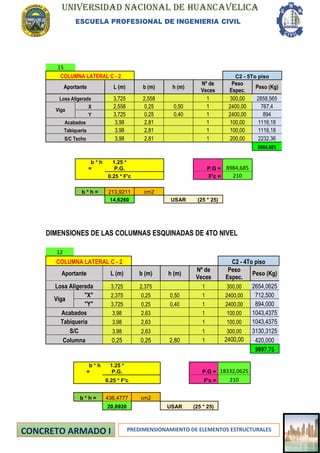

COLUMNA EN LATERAL..................................................................................................................... 45
COLUMNA EN CENTRAL .................................................................................................................... 50

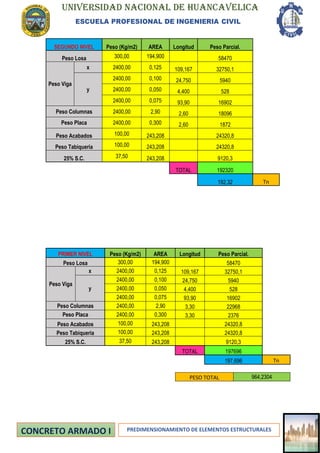

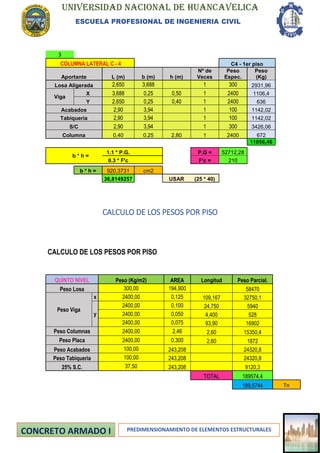

CALCULO DE LOS PESOS POR PISO.................................................................................................... 55
CALCULO DE LOS PESOS POR PISO................................................................................................ 55
FUERZAS QUE ACTUAN EN LA ESTRUCTURA..................................................................................... 58

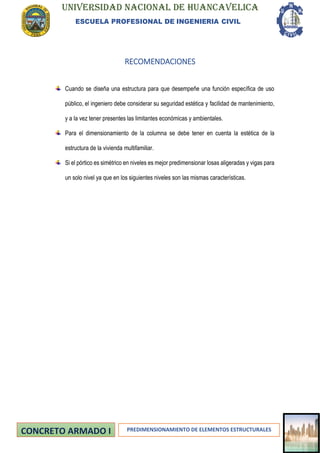

RECOMENDACIONES......................................................................................................................... 60
CONCLUSIONES ................................................................................................................................. 61

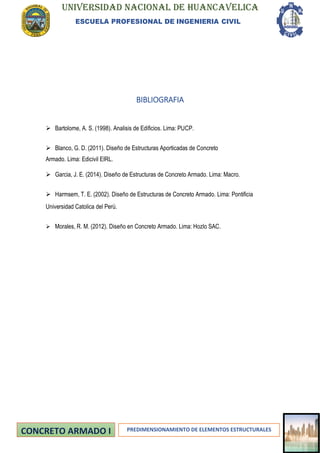

BIBLIOGRAFIA.................................................................................................................................... 62

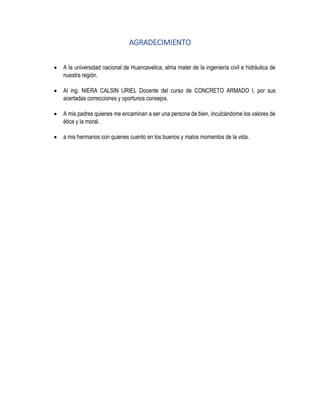

AGRADECIMIENTO
• A la universidad nacional de Huancavelica, alma mater de la ingeniería civil e hidráulica de
nuestra región.
• Al ing. NIERA CALSIN URIEL Docente del curso de CONCRETO ARMADO I, por sus
acertadas correcciones y oportunos consejos.
• A mis padres quienes me encaminan a ser una persona de bien, inculcándome los valores de
ética y la moral.
• a mis hermanos con quienes cuento en los buenos y malos momentos de la vida.

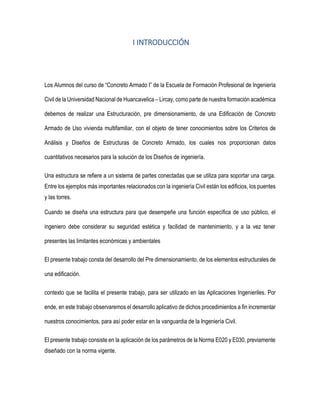

I INTRODUCCIÓN
Los Alumnos del curso de “Concreto Armado I” de la Escuela de Formación Profesional de Ingeniería
Civil de la Universidad Nacional de Huancavelica – Lircay, como parte de nuestra formación académica
debemos de realizar una Estructuración, pre dimensionamiento, de una Edificación de Concreto
Armado de Uso vivienda multifamiliar, con el objeto de tener conocimientos sobre los Criterios de
Análisis y Diseños de Estructuras de Concreto Armado, los cuales nos proporcionan datos
cuantitativos necesarios para la solución de los Diseños de ingeniería.
Una estructura se refiere a un sistema de partes conectadas que se utiliza para soportar una carga.
Entre los ejemplos más importantes relacionados con la ingeniería Civil están los edificios, los puentes
y las torres.
Cuando se diseña una estructura para que desempeñe una función específica de uso público, el
ingeniero debe considerar su seguridad estética y facilidad de mantenimiento, y a la vez tener
presentes las limitantes económicas y ambientales
El presente trabajo consta del desarrollo del Pre dimensionamiento, de los elementos estructurales de
una edificación.
contexto que se facilita el presente trabajo, para ser utilizado en las Aplicaciones Ingenieriles. Por
ende, en este trabajo observaremos el desarrollo aplicativo de dichos procedimientos a fin incrementar
nuestros conocimientos, para así poder estar en la vanguardia de la Ingeniería Civil.
El presente trabajo consiste en la aplicación de los parámetros de la Norma E020 y E030, previamente
diseñado con la norma vigente.

UNIVERSIDAD NACIONAL DE HUANCAVELICA
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

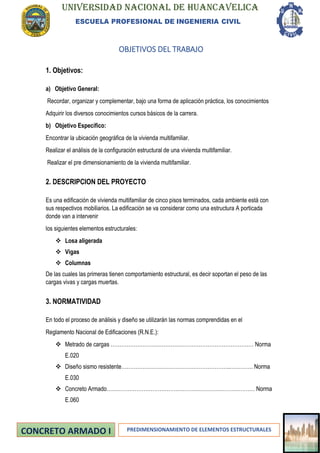

OBJETIVOS DEL TRABAJO
1. Objetivos:
a) Objetivo General:
Recordar, organizar y complementar, bajo una forma de aplicación práctica, los conocimientos
Adquirir los diversos conocimientos cursos básicos de la carrera.
b) Objetivo Específico:
Encontrar la ubicación geográfica de la vivienda multifamiliar.
Realizar el análisis de la configuración estructural de una vivienda multifamiliar.
Realizar el pre dimensionamiento de la vivienda multifamiliar.
2. DESCRIPCION DEL PROYECTO
Es una edificación de vivienda multifamiliar de cinco pisos terminados, cada ambiente está con
sus respectivos mobiliarios. La edificación se va considerar como una estructura A porticada
donde van a intervenir
los siguientes elementos estructurales:
❖ Losa aligerada
❖ Vigas
❖ Columnas
De las cuales las primeras tienen comportamiento estructural, es decir soportan el peso de las
cargas vivas y cargas muertas.
3. NORMATIVIDAD
En todo el proceso de análisis y diseño se utilizarán las normas comprendidas en el
Reglamento Nacional de Edificaciones (R.N.E.):
❖ Metrado de cargas ……………………………………………………………………… Norma
E.020
❖ Diseño sismo resistente……………………………………………………..…………. Norma
E.030
❖ Concreto Armado………………………………………………………………………… Norma
E.060

ABEC
9
8
7
Establece los factores de reducción de resistencia para los siguientes casos:
Flexión sin fuerza axial…………………………… 0.90
Tracción y flexo tracción……………………….… 0.90
Compresión y flexo compresión………………… 0.70
Corte y torsión …………………………………….0.8
Suelos y cimentaciones………………Norma E.050
4. Datos Generales:

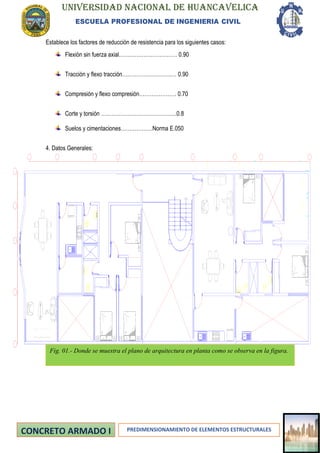

Fig. 01.- Donde se muestra el plano de arquitectura en planta como se observa en la figura.

I CONFIGRACION ESTRUCTURAL

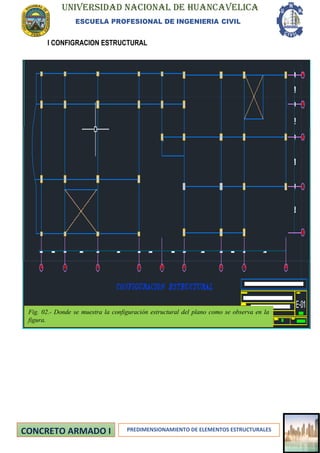

Fig. 02.- Donde se muestra la configuración estructural del plano como se observa en la
figura.

Elevación de la vivienda multifamiliar
5. Ubicación Geográfica:
✓ Lugar : Barrio chalaco
✓ Distrito : Lircay
✓ Provincia : Angaraes
✓ Departamento : Huancavelica
✓ Uso : Vivienda multifamiliar

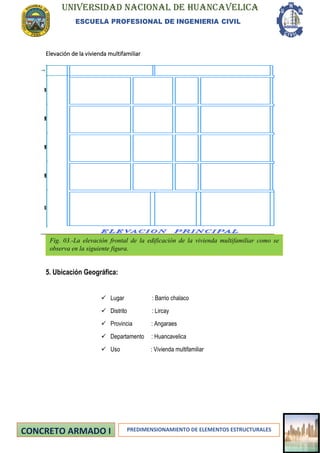

Fig. 03.-La elevación frontal de la edificación de la vivienda multifamiliar como se
observa en la siguiente figura.

Parámetros de lugar
BARRIO CHALACO-LIRCAY

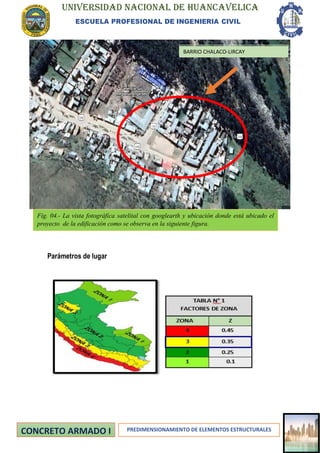

Fig. 04.- La vista fotográfica satelital con googlearth y ubicación donde está ubicado el
proyecto de la edificación como se observa en la siguiente figura.

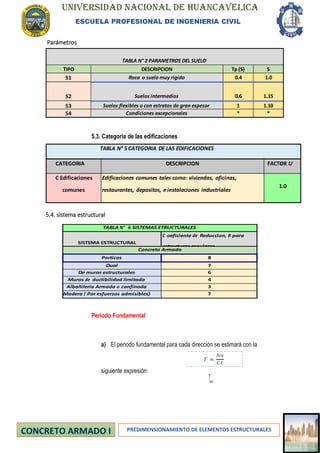

Parámetros
5.3. Categoria de las edificaciones
5.4. sistema estructural
TABLA N° 6 SISTEMAS ETRUCTURALES
SISTEMA ESTRUCTURAL
C oeficiente de Reduccion, R para
estructuras regulares
Concreto Armado
Porticos 8
Dual 7
De muros estructurales 6
Muros de ductibilidad limitada 4
Albañileria Armada o confinada 3
Madera ( Por esfuerzos admisibles) 7
Periodo Fundamental
a) El periodo fundamental para cada dirección se estimará con la
siguiente expresión:
𝑇
=
TABLA N° 2 PARAMETROS DEL SUELO
TIPO DESCRIPCION Tp (S) S
S1 Roca o suelo muy rigido 0.4 1.0
S2 Suelos intermedios 0.6 1.15
S3 Suelos flexibles o con estratos de gran espesor 1 1.10
S4 Condiciones excepcionales * *
TABLA N° 5 CATEGORIA DE LAS EDIFICACIONES
CATEGORIA DESCRIPCION FACTOR U
C Edificaciones
comunes
Edificaciones comunes tales como: viviendas, oficinas,
restaurantes, depositos, e instalaciones industriales
1.0

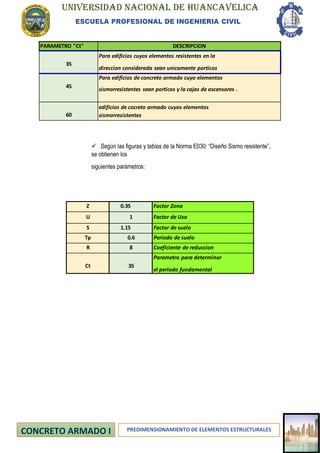

✓ Según las figuras y tablas de la Norma E030: “Diseño Sismo resistente”,
se obtienen los
siguientes parámetros:
PARAMETRO "Ct" DESCRIPCION
35
Para edificios cuyos elementos resistentes en la
direccion considerada sean unicamente porticos
45
Para edificios de concreto armado cuyo elementos
sismorresistentes sean porticos y la cajas de ascensores .
60
edificios de cocreto armado cuyos elementos
sismorresistentes
Z 0.35 Factor Zona
U 1 Factor de Uso
S 1.15 Factor de suelo
Tp 0.6 Periodo de suelo
R 8 Coeficiente de reduccion
Ct 35
Parametro para determinar
el periodo fundamental

II PREDIMENSIONAMIENTO DE LOSA ALIGERADA
La losa aligerada estará armada en la dirección de menor luz, Para el dimensionamiento
de los aligerados se considera los siguientes espesores de losa para cada longitud de luz
libre, tomados del libro de Concreto Armado del Ing. Roberto Morales M., dicho espesor
incluye la altura del ladrillo, así como los 5cm de losa superior que se considera
normalmente.
Según los conceptos desarrollados en clase además de ya tener conocimiento de la
dimensión según tabla de la losa, para diseñar el peralte o espesor del aligerado debe
calcularse mediante la siguiente formula
DONDE:
H: Peralte o espesor de la losa
L: Luz del aligerado

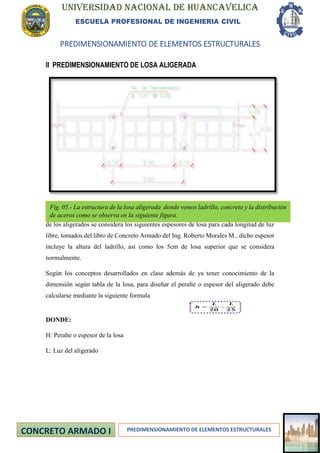

Fig. 05.- La estructura de la losa aligerada donde vemos ladrillo, concreto y la distribución
de aceros como se observa en la siguiente figura.

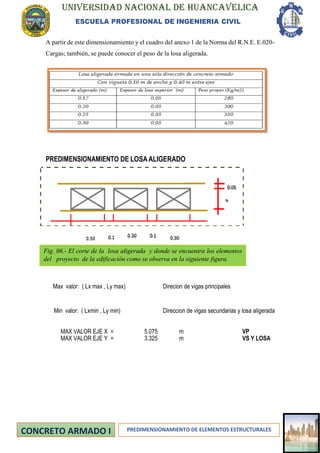

A partir de este dimensionamiento y el cuadro del anexo 1 de la Norma del R.N.E. E.020-
Cargas; también, se puede conocer el peso de la losa aligerada.
PREDIMENSIONAMIENTO DE LOSAALIGERADO
DETERMINACION DE DIRECCION DE LA LOSA
Max valor: ( Lx max , Ly max) Direcion de vigas principales
Min valor: ( Lxmin , Ly min) Direccion de vigas secundarias y losa aligerada
MAX VALOR EJE X = 5.075 m VP
MAX VALOR EJE Y = 3.325 m VS Y LOSA
Fig. 06.- El corte de la losa aligerada y donde se encuentra los elementos
del proyecto de la edificación como se observa en la siguiente figura.

DETERMINACION DE LOSA ALIGERADA EN UNA DIRECCION
POR PREDIMENSIONAMIENTO
Predimensionando por lado seguro
III DISEÑO DE LOSAALIGERADO
EN CONCLUSIÓN, USAMOS:
𝒉 = 𝟎. 𝟐𝟎 Losa =20 cm Ladrillo =15cm
Recubrimiento =4cm

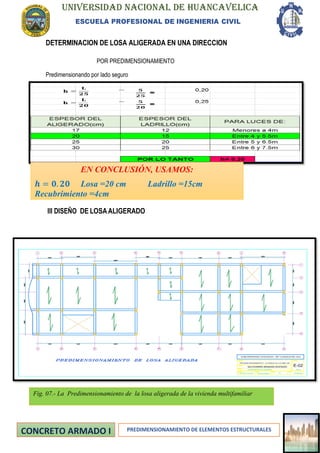

Fig. 07.- La Predimensionamiento de la losa aligerada de la vivienda multifamiliar

DISEÑO DE LOSAALIGERADO Y LA IDEALIZACION

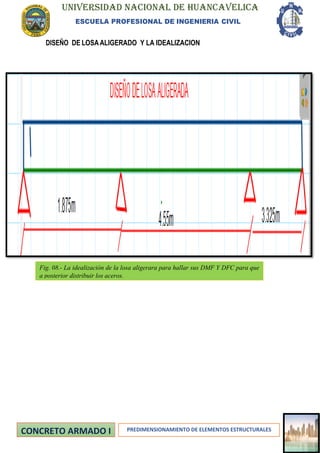

Fig. 08.- La idealización de la losa aligerara para hallar sus DMF Y DFC para que
a posterior distribuir los aceros.

METRADO DE CARGAS DE LOSAALIGERADO
Fig. 09,10,11.- El diseño de la
losa aligerada en Excel donde
encontramos DMF Y DFC para
que a posterior distribuir los
aceros.

III DETERMINACION DE VIGA PRINCIPAL, SECUNDARIA
PREDIMENSIONAMIENTO DE VIGAS
Para las vigas principales, el peralte (h) y el ancho de la base (b) se Pre dimensionan
considerando las siguientes expresiones:
Recomendación práctica:
• Para anchos interiores:
Donde:
✓ B = Ancho tributario
• Para anchos Perimetral:
Donde:
✓ B = Ancho tributario
Donde:
H: peralte de viga
L: Longitud de la luz libre
b: Ancho de la base
B: Ancho tributario

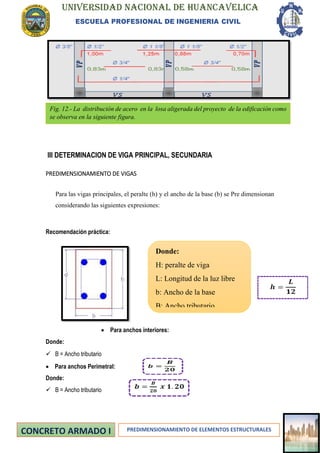

Fig. 12.- La distribución de acero en la losa aligerada del proyecto de la edificación como
se observa en la siguiente figura.

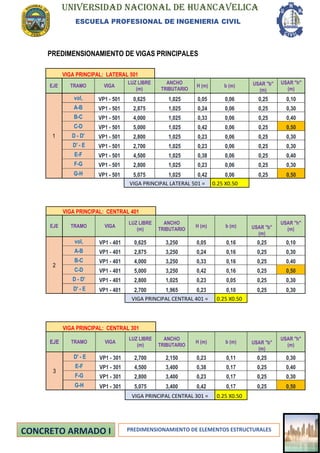

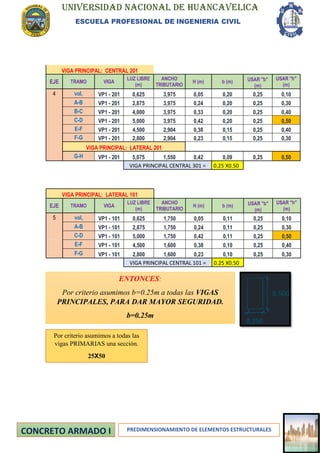

PREDIMENSIONAMIENTO DE VIGAS PRINCIPALES
DATOS QUE SE UTILIZARAN EN EL PRED. DE VIGAS
PERALTE
H=L/12
Viga simplemente apoyada H = L/16
Viga continua en un extremo H = L/18.50
Viga continua en ambos extremos H = L/21
Viga en voladizo H = L/8

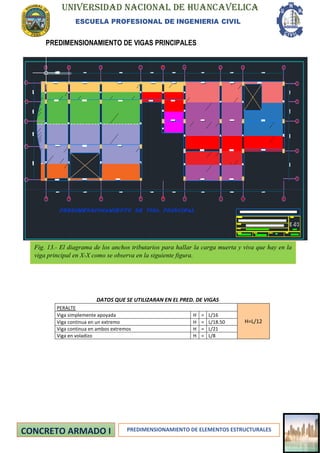

Fig. 13.- El diagrama de los anchos tributarios para hallar la carga muerta y viva que hay en la
viga principal en X-X como se observa en la siguiente figura.

PREDIMENSIONAMIENTO DE VIGAS PRINCIPALES
VIGA PRINCIPAL: LATERAL 501
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
H (m) b (m) USAR "b"
(m)
USAR "h"
(m)
1
vol, VP1 - 501 0,625 1,025 0,05 0,06 0,25 0,10
A-B VP1 - 501 2,875 1,025 0,24 0,06 0,25 0,30
B-C VP1 - 501 4,000 1,025 0,33 0,06 0,25 0,40
C-D VP1 - 501 5,000 1,025 0,42 0,06 0,25 0,50
D - D' VP1 - 501 2,800 1,025 0,23 0,06 0,25 0,30
D' - E VP1 - 501 2,700 1,025 0,23 0,06 0,25 0,30
E-F VP1 - 501 4,500 1,025 0,38 0,06 0,25 0,40
F-G VP1 - 501 2,800 1,025 0,23 0,06 0,25 0,30
G-H VP1 - 501 5,075 1,025 0,42 0,06 0,25 0,50
VIGA PRINCIPAL LATERAL 501 = 0.25 X0.50
VIGA PRINCIPAL: CENTRAL 401
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
2
vol, VP1 - 401 0,625 3,250 0,05 0,16 0,25 0,10
A-B VP1 - 401 2,875 3,250 0,24 0,16 0,25 0,30
B-C VP1 - 401 4,000 3,250 0,33 0,16 0,25 0,40
C-D VP1 - 401 5,000 3,250 0,42 0,16 0,25 0,50
D - D' VP1 - 401 2,800 1,025 0,23 0,05 0,25 0,30
D' - E VP1 - 401 2,700 1,965 0,23 0,10 0,25 0,30
VIGA PRINCIPAL CENTRAL 401 = 0.25 X0.50
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
3
D' - E VP1 - 301 2,700 2,150 0,23 0,11 0,25 0,30
E-F VP1 - 301 4,500 3,400 0,38 0,17 0,25 0,40
F-G VP1 - 301 2,800 3,400 0,23 0,17 0,25 0,30
G-H VP1 - 301 5,075 3,400 0,42 0,17 0,25 0,50

EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
4 vol, VP1 - 201 0,625 3,975 0,05 0,20 0,25 0,10
A-B VP1 - 201 2,875 3,975 0,24 0,20 0,25 0,30
B-C VP1 - 201 4,000 3,975 0,33 0,20 0,25 0,40
C-D VP1 - 201 5,000 3,975 0,42 0,20 0,25 0,50
E-F VP1 - 201 4,500 2,904 0,38 0,15 0,25 0,40
F-G VP1 - 201 2,800 2,904 0,23 0,15 0,25 0,30
G-H VP1 - 201 5,075 1,550 0,42 0,09 0,25 0,50
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
5 vol, VP1 - 101 0,625 1,750 0,05 0,11 0,25 0,10
A-B VP1 - 101 2,875 1,750 0,24 0,11 0,25 0,30
C-D VP1 - 101 5,000 1,750 0,42 0,11 0,25 0,50
E-F VP1 - 101 4,500 1,600 0,38 0,10 0,25 0,40
F-G VP1 - 101 2,800 1,600 0,23 0,10 0,25 0,30
ENTONCES:
Por criterio asumimos b=0.25m a todas las VIGAS
PRINCIPALES, PARA DAR MAYOR SEGURIDAD.
b=0.25m
Por criterio asumimos a todas las
vigas PRIMARIAS una sección.
25X50

PREDIMENSIONAMIENTO DE VIGAS SECUNDARIAS
PREDIMENSIONAMIENTO DE VIGAS SECUNDARIAS
VIGA SECUNDARIA: CENTRAL 901
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
A
1-2. VS1 - 901 1,875 1,750 0,16 0,09 0,25 0,20
2-4. VS1 - 901 4,550 2,246 0,38 0,11 0,25 0,40
4-5. VS1 - 901 3,325 1,901 0,28 0,10 0,25 0,30
VIGA SECUNDARIA CENTRAL 901 = 0.25 X0.40
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
B
1-2. VS1 - 801 1,875 2,250 0,16 0,11 0,25 0,20
2-4. VS1 - 801 4,550 2,250 0,38 0,11 0,25 0,40
4-5. VS1 - 801 3,325 2,250 0,28 0,11 0,25 0,30
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
C
1-2. VS1 - 701 1,875 2,250 0,16 0,11 0,25 0,20
2-4. VS1 - 701 4,550 2,250 0,38 0,11 0,25 0,40
4-5. VS1 - 701 3,325 2,250 0,28 0,11 0,25 0,30
Fig. 14.- Donde se muestra las áreas tributarias de las vigas secundarias más críticos que
están la dirección Y-Y, como se observa en la figura.

EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
D
1-2. VS1 - 601 1,875 2,250 0,16 0,11 0,25 0,20
2-4. VS1 - 601 4,550 2,250 0,38 0,11 0,25 0,40
4-5. VS1 - 601 3,325 2,250 0,28 0,11 0,25 0,30
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
D'
1-2. VS1 - 501 1,800 2,250 0,15 0,11 0,25 0,20
2-3. VS1 - 501 2,000 2,250 0,17 0,11 0,25 0,20
ESCAL VS1 - 501 1,150 2,250 0,10 0,11 0,25 0,10
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
E
1-2. VS1 - 401 1,800 2,250 0,15 0,11 0,25 0,20
2-3. VS1 - 401 2,000 2,250 0,17 0,11 0,25 0,20
3-4. VS1 - 401 3,000 2,250 0,25 0,11 0,25 0,30
4-5. VS1 - 401 2,800 2,250 0,23 0,11 0,25 0,30
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
F 1-3. VS1 - 301 3,800 2,250 0,32 0,11 0,25 0,40
3-4. VS1 - 301 3,000 2,250 0,25 0,11 0,25 0,30
4-5. VS1 - 301 2,800 2,250 0,23 0,11 0,25 0,30
VIGA SECUNDARIA CENTRAL 301
= 0.25 X0.40
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
G 1-3. VS1 - 201 3,800 2,250 0,32 0,11 0,25 0,40
3-4. VS1 - 201 3,000 2,250 0,25 0,11 0,25 0,30
4-5. VS1 - 201 2,800 2,250 0,23 0,11 0,25 0,30
VIGA SECUNDARIA CENTRAL 201
= 0.25 X0.40

VIGA SECUNDARIA: LATERAL 101
EJE TRAMO VIGA
LUZ LIBRE
(m)
ANCHO
TRIBUTARIO
(m)
USAR "h"
(m)
H
1-3. VS1 - 101 3,800 1,250 0,32 0,08 0,25 0,40
3-4. VS1 - 101 3,000 1,250 0,25 0,08 0,25 0,30
VIGA SECUNDARIA LATERAL 101 = 0.25 X0.40
IV. DIMENSIONES DE LAS COLUMNAS
COLUMNA EN ESQUINA
COLUMNA EN CENTRAL
COLUMNA EN LATERAL
DATOS DEL REGLAMENTO NACIONAL DE
ESTRUCTURAS
Peso Especifico del
Concreto 2400
kg/m3
Peso de Tabiqueria 120 kg/m2
Peso de Acabados 100 kg/m2
Peso de vigas 100 kg/m2
Peso de columna 60 kg/m2
Peso de Losa Alig. e=20 300 kg/m2
sobre carga en techo 150 kg/m2
Sobre Carga piso tipico 250 kg/m2
F'c 210 kg/cm2
ENTONCES
H y=0.40m, porque es una viga secundaria, que va a soportar
memos carga.
Por criterio asumimos a todas las
vigas SEGUNDARIAS una
sección.
25X40

COLUMNAS ESQUINAS
DIMENSIONES DE LAS COLUMNAS ESQUINADAS DE 5TO NIVEL
PREDIMENSIONAMIENTO DE COLUMNAS
P.G = A * W
A =
Area
tributaria
W = Carga de Servicio en todos los niveles sobre la columna
Fig. 15.- Donde se muestra las áreas tributarias de las Columnas para su Predimensionamiento
respectivo como se observa en la figura.

1
COLUMNAS DE ESQUINA C - 1 C1 - 5To piso
Aportante L (m) b (m) h (m) Nº de Veces Peso Espec. Peso (Kg)
Losa Aligerada 0,775 1,812 1 300,00 421,29
Viga
X 1,812 0,25 0,45 1 2400,00 489,24
Y 0,775 0,25 0,45 1 2400,00 209,25
Acabados 1,025 2,062 1 100,00 211,36
Tabiqueria 1,025 2,062 1 100,00 211,36
S/C Techo 1,025 2,062 1 200,00 422,71
1965,20
b * h = 1.5 * P.G. P.G = 1965,20
0.2 * F'c F'c = 210
b * h = 70,1857 cm2
8,3777 USAR (25* 25)
2
Aportante L (m) b (m) h (m)
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 1,812 1 300,00 815,40
Viga X 1,812 0,25 0,50 1 2400,00 543,60
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,062 1 100,00 360,85
Tabiqueria 1,750 2,062 1 100,00 360,85
S/C Techo 1,750 2,062 1 200,00 721,70
3162,40
b * h = 1.5 * P.G. P.G = 3162,40
0.2 * F'c F'c = 210
b * h = 112,9429 cm2
10,6275 USAR (25* 25)

3
Nº de
Veces
Peso
Espec.
Peso
(Kg)
Losa Aligerada 1,500 2,375 1 300,00 1068,75
Viga
X 2,375 0,25 0,50 1 2400,00 712,50
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,625 1 100,00 459,38
Tabiqueria 1,750 2,625 1 100,00 459,38
S/C Techo 1,750 2,625 1 200,00 918,75
3978,75
b * h = 1.5 * P.G. P.G = 3978,75
0.2 * F'c F'c = 210
b * h = 142,0982 cm2
11,9205 USAR (25* 25)
4
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,350 2,125 1 300,00 860,63
Viga
X 2,125 0,25 0,50 1 2400,00 637,50
Y 1,350 0,25 0,30 1 2400,00 243,00
Acabados 1,600 2,375 1 100,00 380,00
Tabiqueria 1,600 2,375 1 100,00 380,00
S/C Techo 1,600 2,375 1 200,00 760,00
3261,13
b * h = 1.5 * P.G. P.G = 3261,13
0.2 * F'c F'c = 210
b * h = 116,4688 cm2
10,7921 USAR (25* 25)

5
Nº de
Veces
Peso
Espec.
Peso
(Kg)
Losa Aligerada 1,200 1,275 1 300,00 459,00
Viga
X 1,275 0,25 0,50 1 2400,00 382,50
Y 1,200 0,25 0,40 1 2400,00 288,00
Acabados 1,600 1,525 1 100,00 244,00
Tabiqueria 1,600 1,525 1 100,00 244,00
S/C Techo 1,600 1,525 1 200,00 488,00
2105,50
b * h = 1.5 * P.G. P.G = 2105,50
0.2 * F'c F'c = 210
b * h = 75,1964 cm2
8,6716 USAR (25* 25)
6
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 300,00 940,68
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C Techo 1,700 2,662 1 200,00 905,08
3786,44
b * h
= 1.5 * P.G. P.G = 3786,44
0.2 * F'c F'c = 210
b * h = 135,2300 cm2
11,6288 USAR (25* 25)

7
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,850 2,412 1 280,00 1249,42
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,850 0,25 0,40 1 2400,00 444,00
Acabados 2,100 2,662 1 100,00 559,02
Tabiqueria 2,100 2,662 1 100,00 559,02
S/C Techo 2,100 2,662 1 200,00 1118,04
4653,10
b * h = 1.5 * P.G. P.G = 4653,10
0.2 * F'c F'c = 210
b * h = 166,1820 cm2
12,8912 USAR (25* 25)
P.G = A * W
A =
Area
tributaria
1
Losa Aligerada 0,775 1,812 1 300,00 421,29
Viga
X 1,812 0,25 0,45 1 2400,00 489,24
Y 0,775 0,25 0,45 1 2400,00 209,25
Acabados 1,025 2,062 1 100,00 211,36
Tabiqueria 1,025 2,062 1 100,00 211,36
S/C 1,025 2,062 1 300,00 634,07
Columna 0,25 0,25 2,80 1 2400,00 420,00
2596,56
b * h = 1.5 * P.G. P.G = 4561,76
0.2 * F'c F'c = 210
b * h = 162,9198 cm2
12,764 USAR (25* 25)

2
Aportante L (m) b (m) h (m) Nº de Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 1,812 1 300,00 815,40
Viga
X 1,812 0,25 0,50 1 2400,00 543,60
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,062 1 100,00 360,85
Tabiqueria 1,750 2,062 1 100,00 360,85
S/C 1,750 2,062 1 300,00 1082,55
Columna 0,25 0,25 2,80 1 2400,00 420,00
3943,25
b * h = 1.5 * P.G. P.G = 7105,65
0.2 * F'c F'c = 210
b * h = 253,7732 cm2
15,930 USAR (25* 25)
3
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 2,375 1 300,00 1068,75
Viga
X 2,375 0,25 0,50 1 2400,00 712,50
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,625 1 100,00 459,38
Tabiqueria 1,750 2,625 1 100,00 459,38
S/C 1,750 2,625 1 300,00 1378,13
Columna 0,25 0,25 2,80 1 2400,00 420,00
4858,13
b * h = 1.5 * P.G. P.G = 8836,88
0.2 * F'c F'c = 210
b * h = 315,6027 cm2
17,765 USAR (25* 25)

4
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,350 2,125 1 300,00 860,63
Viga
X 2,125 0,25 0,50 1 2400,00 637,50
Y 1,350 0,25 0,30 1 2400,00 243,00
Acabados 1,600 2,375 1 100,00 380,00
Tabiqueria 1,600 2,375 1 100,00 380,00
S/C 1,600 2,375 1 300,00 1140,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
4061,13
b * h = 1.5 * P.G. P.G = 7322,25
0.2 * F'c F'c = 210
b * h = 261,5089 cm2
16,171 USAR (25* 25)
5
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,200 1,275 1 300,00 459,00
Viga
X 1,275 0,25 0,50 1 2400,00 382,50
Y 1,200 0,25 0,40 1 2400,00 288,00
Acabados 1,600 1,525 1 100,00 244,00
Tabiqueria 1,600 1,525 1 100,00 244,00
S/C 1,600 1,525 1 300,00 732,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
2769,50
b * h = 1.5 * P.G. P.G = 4875,00
0.2 * F'c F'c = 210
b * h = 174,1071 cm2
13,195 USAR (25* 25)

6
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 300,00 940,68
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54

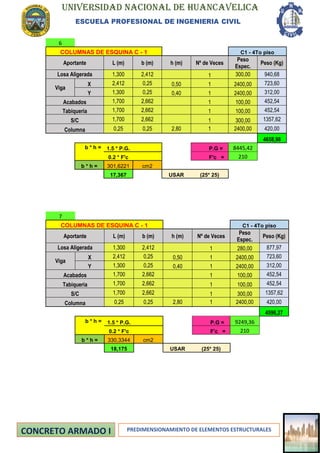

Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4658,98
b * h = 1.5 * P.G. P.G = 8445,42
0.2 * F'c F'c = 210
b * h = 301,6221 cm2
17,367 USAR (25* 25)
7
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 280,00 877,97
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4596,27
b * h = 1.5 * P.G. P.G = 9249,36
0.2 * F'c F'c = 210
b * h = 330,3344 cm2
18,175 USAR (25* 25)

DIMENSIONES DE LAS COLUMNAS ESQUINADAS DE 3ER NIVEL
P.G =
A *
W
A =
Area
tributaria
1
COLUMNAS DE ESQUINA C - 1 C1 - 3er piso
Losa Aligerada 0,775 1,812 1 300,00 421,29
Viga
X 1,812 0,25 0,45 1 2400,00 489,24
Y 0,775 0,25 0,45 1 2400,00 209,25
Acabados 1,025 2,062 1 100,00 211,36
Tabiqueria 1,025 2,062 1 100,00 211,36
S/C 1,025 2,062 1 300,00 634,07
Columna 0,25 0,25 2,80 1 2400,00 420,00
2596,56
b * h = 1.5 * P.G. P.G = 7158,31
0.2 * F'c F'c = 210
b * h = 255,6539 cm2
10,226 USAR (25* 25)
2
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 1,812 1 300,00 815,40
Viga
X 1,812 0,25 0,50 1 2400,00 543,60
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,062 1 100,00 360,85
Tabiqueria 1,750 2,062 1 100,00 360,85
S/C 1,750 2,062 1 300,00 1082,55
Columna 0,25 0,25 2,80 1 2400,00 420,00
3943,25
b * h = 1.5 * P.G. P.G = 11048,90
0.2 * F'c F'c = 210
b * h = 394,6036 cm2
19,865 USAR (25* 25)

3
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 2,375 1 300,00 1068,75
Viga
X 2,375 0,25 0,50 1 2400,00 712,50
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,625 1 100,00 459,38
Tabiqueria 1,750 2,625 1 100,00 459,38
S/C 1,750 2,625 1 300,00 1378,13
Columna 0,25 0,25 2,80 1 2400,00 420,00
4858,13
b * h = 1.5 * P.G. P.G = 13695,00
0.2 * F'c F'c = 210
b * h = 489,1071 cm2
22,116 USAR (25* 25)
4
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,350 2,125 1 300,00 860,63
Viga
X 2,125 0,25 0,50 1 2400,00 637,50
Y 1,350 0,25 0,30 1 2400,00 243,00
Acabados 1,600 2,375 1 100,00 380,00
Tabiqueria 1,600 2,375 1 100,00 380,00
S/C 1,600 2,375 1 300,00 1140,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
4061,13
b * h = 1.5 * P.G. P.G = 11383,38
0.2 * F'c F'c = 210
b * h = 406,5491 cm2
20,163 USAR (25* 25)

5
Peso
Espec.
Peso (Kg)

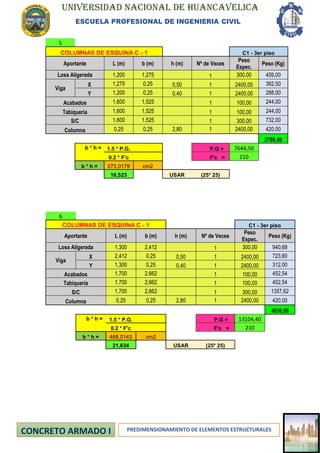

Losa Aligerada 1,200 1,275 1 300,00 459,00
Viga
X 1,275 0,25 0,50 1 2400,00 382,50
Y 1,200 0,25 0,40 1 2400,00 288,00
Acabados 1,600 1,525 1 100,00 244,00
Tabiqueria 1,600 1,525 1 100,00 244,00
S/C 1,600 1,525 1 300,00 732,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
2769,50
b * h = 1.5 * P.G. P.G = 7644,50
0.2 * F'c F'c = 210
b * h = 273,0179 cm2
16,523 USAR (25* 25)
6
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 300,00 940,68
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4658,98
b * h = 1.5 * P.G. P.G = 13104,40
0.2 * F'c F'c = 210
b * h = 468,0143 cm2
21,634 USAR (25* 25)

7
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 280,00 877,97
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4596,27
b * h = 1.5 * P.G. P.G = 13845,63
0.2 * F'c F'c = 210
b * h = 494,4869 cm2
22,237 USAR (25* 25)
DIMENSIONES DE LAS COLUMNAS ESQUINADAS DE 2DO NIVEL
P.G = A * W
A =
Area
tributaria
1
COLUMNAS DE ESQUINA C - 1 C1 - 2do piso
Losa Aligerada 0,775 1,812 1 300,00 421,29
Viga
X 1,812 0,25 0,45 1 2400,00 489,24
Y 0,775 0,25 0,45 1 2400,00 209,25
Acabados 1,025 2,062 1 100,00 211,36
Tabiqueria 1,025 2,062 1 100,00 211,36
S/C 1,025 2,062 1 300,00 634,07
Columna 0,25 0,25 2,80 1 2400,00 420,00
2596,56
b * h = 1.5 * P.G. P.G = 9754,87
0.2 * F'c F'c = 210
b * h = 348,3880 cm2
13,936 USAR (25* 25)

2
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 1,812 1 300,00 815,40
Viga
X 1,812 0,25 0,50 1 2400,00 543,60
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,062 1 100,00 360,85
Tabiqueria 1,750 2,062 1 100,00 360,85
S/C 1,750 2,062 1 300,00 1082,55
Columna 0,25 0,25 2,80 1 2400,00 420,00
3943,25
b * h = 1.5 * P.G. P.G = 14992,15
0.2 * F'c F'c = 210
b * h = 535,4339 cm2
21,417 USAR (25* 25)
3
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 2,375 1 300,00 1068,75
Viga
X 2,375 0,25 0,50 1 2400,00 712,50
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,625 1 100,00 459,38
Tabiqueria 1,750 2,625 1 100,00 459,38
S/C 1,750 2,625 1 300,00 1378,13
Columna 0,25 0,25 2,80 1 2400,00 420,00
4858,13
b * h = 1.5 * P.G. P.G = 18553,13
0.2 * F'c F'c = 210
b * h = 662,6116 cm2
26,504 USAR (25* 30)

4
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,350 2,125 1 300,00 860,63
Viga
X 2,125 0,25 0,50 1 2400,00 637,50
Y 1,350 0,25 0,30 1 2400,00 243,00
Acabados 1,600 2,375 1 100,00 380,00
Tabiqueria 1,600 2,375 1 100,00 380,00
S/C 1,600 2,375 1 300,00 1140,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
4061,13
b * h = 1.5 * P.G. P.G = 15444,50
0.2 * F'c F'c = 210
b * h = 551,5893 cm2
22,064 USAR (25* 25)
5
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,200 1,275 1 300,00 459,00
Viga
X 1,275 0,25 0,50 1 2400,00 382,50
Y 1,200 0,25 0,40 1 2400,00 288,00
Acabados 1,600 1,525 1 100,00 244,00
Tabiqueria 1,600 1,525 1 100,00 244,00
S/C 1,600 1,525 1 300,00 732,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
2769,50
b * h = 1.5 * P.G. P.G = 10414,00
0.2 * F'c F'c = 210
b * h = 371,9286 cm2
14,877 USAR (25* 25)

6
Peso
Espec.
Peso (Kg)

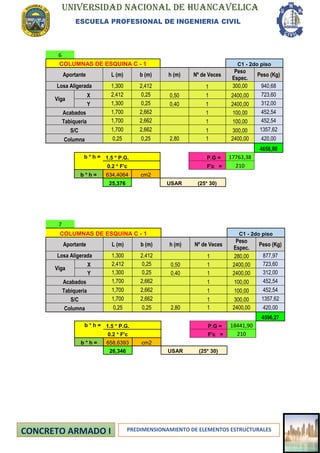

Losa Aligerada 1,300 2,412 1 300,00 940,68
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4658,98
b * h = 1.5 * P.G. P.G = 17763,38
0.2 * F'c F'c = 210
b * h = 634,4064 cm2
25,376 USAR (25* 30)
7
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 280,00 877,97
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4596,27
b * h = 1.5 * P.G. P.G = 18441,90
0.2 * F'c F'c = 210
b * h = 658,6393 cm2
26,346 USAR (25* 30)

P.G =
A *
W
A =
Area
tributaria
1
Losa Aligerada 0,775 1,812 1 300,00 421,29
Viga
X 1,812 0,25 0,45 1 2400,00 489,24
Y 0,775 0,25 0,45 1 2400,00 209,25
Acabados 1,025 2,062 1 100,00 211,36
Tabiqueria 1,025 2,062 1 100,00 211,36
S/C 1,025 2,062 1 300,00 634,07
Columna 0,25 0,25 2,80 1 2400,00 420,00
2596,56
b * h = 1.5 * P.G. P.G = 12351,42
0.2 * F'c F'c = 210
b * h = 441,1221 cm2
17,645 USAR (25* 25)
2
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 1,812 1 300,00 815,40
Viga
X 1,812 0,25 0,50 1 2400,00 543,60
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,062 1 100,00 360,85
Tabiqueria 1,750 2,062 1 100,00 360,85
S/C 1,750 2,062 1 300,00 1082,55
Columna 0,25 0,25 2,80 1 2400,00 420,00
3943,25
b * h = 1.5 * P.G. P.G = 18935,40
0.2 * F'c F'c = 210
b * h = 676,2643 cm2
27,051 USAR (25* 30)

3
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,500 2,375 1 300,00 1068,75
Viga
X 2,375 0,25 0,50 1 2400,00 712,50
Y 1,500 0,25 0,40 1 2400,00 360,00
Acabados 1,750 2,625 1 100,00 459,38
Tabiqueria 1,750 2,625 1 100,00 459,38
S/C 1,750 2,625 1 300,00 1378,13
Columna 0,25 0,25 2,80 1 2400,00 420,00
4858,13
b * h = 1.5 * P.G. P.G = 23411,25
0.2 * F'c F'c = 210
b * h = 836,1161 cm2
33,445 USAR (25* 35)
4
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,350 2,125 1 300,00 860,63
Viga
X 2,125 0,25 0,50 1 2400,00 637,50
Y 1,350 0,25 0,30 1 2400,00 243,00
Acabados 1,600 2,375 1 100,00 380,00
Tabiqueria 1,600 2,375 1 100,00 380,00
S/C 1,600 2,375 1 300,00 1140,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
4061,13
b * h = 1.5 * P.G. P.G = 19505,63
0.2 * F'c F'c = 210
b * h = 696,6295 cm2
27,865 USAR (25* 30)

5
Peso
Espec.
Peso (Kg)

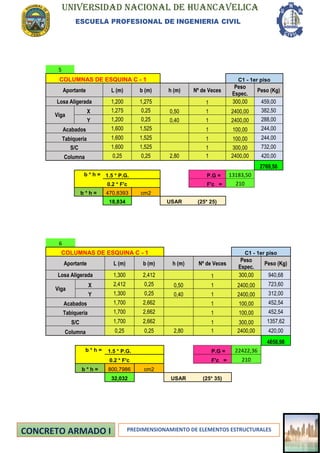

Losa Aligerada 1,200 1,275 1 300,00 459,00
Viga
X 1,275 0,25 0,50 1 2400,00 382,50
Y 1,200 0,25 0,40 1 2400,00 288,00
Acabados 1,600 1,525 1 100,00 244,00
Tabiqueria 1,600 1,525 1 100,00 244,00
S/C 1,600 1,525 1 300,00 732,00
Columna 0,25 0,25 2,80 1 2400,00 420,00
2769,50
b * h = 1.5 * P.G. P.G = 13183,50
0.2 * F'c F'c = 210
b * h = 470,8393 cm2
18,834 USAR (25* 25)
6
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 300,00 940,68
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4658,98
b * h = 1.5 * P.G. P.G = 22422,36
0.2 * F'c F'c = 210
b * h = 800,7986 cm2
32,032 USAR (25* 35)

7
Peso
Espec.
Peso (Kg)
Losa Aligerada 1,300 2,412 1 280,00 877,97
Viga
X 2,412 0,25 0,50 1 2400,00 723,60
Y 1,300 0,25 0,40 1 2400,00 312,00
Acabados 1,700 2,662 1 100,00 452,54
Tabiqueria 1,700 2,662 1 100,00 452,54
S/C 1,700 2,662 1 300,00 1357,62
Columna 0,25 0,25 2,80 1 2400,00 420,00
4596,27
b * h = 1.5 * P.G. P.G = 23038,17
0.2 * F'c F'c = 210
b * h = 822,7917 cm2
32,912 USAR (25* 35)
COLUMNA EN LATERAL
En este caso veremos las dimensiones de las columnas laterales y que son más críticos de
acuerdo a la luz de la viga y área tributaria de la losa aligerada.
12
COLUMNA LATERAL C - 2 C2 - 5To piso
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,375 1 300,00 2654,0625
Viga
X 2,375 0,25 0,50 1 2400,00 712,5
Y 3,725 0,25 0,40 1 2400,00 894
Acabados 3,98 2,63 1 100,00 1043,4375
Tabiqueria 3,98 2,63 1 100,00 1043,4375
S/C Techo 3,98 2,63 1 200,00 2086,875
8434,3125
b *
h =
1.25 *
P.G. P.G = 8434,3125
0.25 * F'c F'c = 210
b * h = 200,8170 cm2
14,1710 USAR (25 * 25)

15
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,558 1 300,00 2858,565
Viga
X 2,558 0,25 0,50 1 2400,00 767,4
Y 3,725 0,25 0,40 1 2400,00 894
Acabados 3,98 2,81 1 100,00 1116,18
Tabiqueria 3,98 2,81 1 100,00 1116,18
S/C Techo 3,98 2,81 1 200,00 2232,36
8984,685
b * h
=
1.25 *
P.G. P.G = 8984,685
0.25 * F'c F'c = 210
b * h = 213,9211 cm2
14,6260 USAR (25 * 25)
12
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,375 1 300,00 2654,0625
Viga
"X" 2,375 0,25 0,50 1 2400,00 712,500
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,63 1 100,00 1043,4375
Tabiqueria 3,98 2,63 1 100,00 1043,4375
S/C 3,98 2,63 1 300,00 3130,3125
Columna 0,25 0,25 2,80 1 2400,00 420,000
9897,75
b * h
=
1.25 *
P.G. P.G = 18332,0625
0.25 * F'c F'c = 210
b * h = 436,4777 cm2
20,8920 USAR (25 * 25)

15
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,558 1 300,00 2858,565
Viga
"X" 2,558 0,25 0,50 1 2400,00 767,400
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,81 1 100,00 1116,18
Tabiqueria 3,98 2,81 1 100,00 1116,18
S/C 3,98 2,81 1 300,00 3348,54
Columna 0,25 0,25 2,80 1 2400,00 420,000
10520,865
b * h
=
1.25 *
P.G. P.G = 19505,55
0.25 * F'c F'c = 210
b * h = 464,4179 cm2
21,5504 USAR (25 * 25)
12
COLUMNA LATERAL C - 2 C2 - 3er piso
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,375 1 300,00 2654,0625
Viga
"X" 2,375 0,25 0,50 1 2400,00 712,500
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,63 1 100,00 1043,4375
Tabiqueria 3,98 2,63 1 100,00 1043,4375
S/C 3,98 2,63 1 300,00 3130,3125
Columna 0,25 0,25 2,80 1 2400,00 420,000
9897,75
b *
h =
1.25 *
P.G. P.G = 28229,8125
0.25 * F'c F'c = 210
b * h = 672,1384 cm2
25,9256 USAR (25 * 40)

15
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,558 1 300,00 2858,565
Viga
"X" 2,558 0,25 0,50 1 2400,00 767,400
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,81 1 100,00 1116,18
Tabiqueria 3,98 2,81 1 100,00 1116,18
S/C 3,98 2,81 1 300,00 3348,54
Columna 0,25 0,25 2,80 1 2400,00 420,000
10520,865
b * h
=
1.25 *
P.G. P.G = 30026,415
0.25 * F'c F'c = 210
b * h = 714,9146 cm2
26,7379 USAR (25 * 40)
12
COLUMNA LATERAL C - 2 C2 - 2do piso
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,375 1 300,00 2654,0625
Viga
"X" 2,375 0,25 0,50 1 2400,00 712,500
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,63 1 100,00 1043,4375
Tabiqueria 3,98 2,63 1 100,00 1043,4375
S/C 3,98 2,63 1 300,00 3130,3125
Columna 0,25 0,25 2,80 1 2400,00 420,000
9897,75
b *
h =
1.25 *
P.G. P.G = 38127,5625
0.25 * F'c F'c = 210
b * h = 907,7991 cm2
36,3120 USAR (25 * 40)

15
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,558 1 300,00 2858,565
Viga
"X" 2,558 0,25 0,50 1 2400,00 767,400
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,81 1 100,00 1116,18
Tabiqueria 3,98 2,81 1 100,00 1116,18
S/C 3,98 2,81 1 300,00 3348,54
Columna 0,25 0,25 2,80 1 2400,00 420,000
10520,865
b * h
=
1.25 *
P.G. P.G = 40547,28
0.25 * F'c F'c = 210
b * h = 965,4114 cm2
38,6165 USAR (25 * 40)
12
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,375 1 300,00 2654,0625
Viga
"X" 2,375 0,25 0,50 1 2400,00 712,500
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,63 1 100,00 1043,4375
Tabiqueria 3,98 2,63 1 100,00 1043,4375
S/C 3,98 2,63 1 300,00 3130,3125
Columna 0,25 0,25 2,80 1 2400,00 420,000
9897,75
b * h
=
1.25 *
P.G. P.G = 48025,313
0.25 * F'c F'c = 210
b * h = 1143,4598 cm2
45,7384 USAR (25 * 50)

15
Nº de
Veces
Peso
Espec.
Peso (Kg)
Losa Aligerada 3,725 2,558 1 300,00 2858,565
Viga
"X" 2,558 0,25 0,50 1 2400,00 767,400
"Y" 3,725 0,25 0,40 1 2400,00 894,000
Acabados 3,98 2,81 1 100,00 1116,18
Tabiqueria 3,98 2,81 1 100,00 1116,18
S/C 3,98 2,81 1 300,00 3348,54
Columna 0,25 0,25 2,80 1 2400,00 420,000
10520,865
b * h
=
1.25 *
P.G. P.G = 51068,145
0.25 * F'c F'c = 210
b * h = 1215,9082 cm2
48,6363 USAR (25 * 50)
COLUMNA EN CENTRAL
En este caso veremos las dimensiones de las columnas laterales y que son más críticos de
acuerdo a la luz de la viga y área tributaria de la losa aligerada.
P.G = A * W
A = Area tributaria
W =
Carga de Servicio en todos los niveles sobre
la columna
1

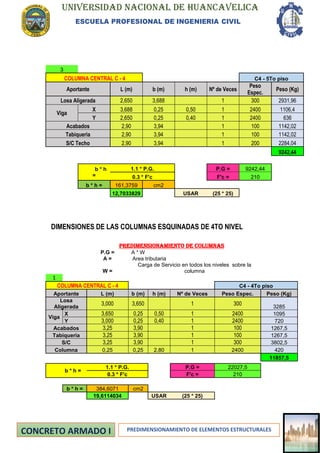

COLUMNA CENTRAL C - 4 C4 - 5To piso
Losa Aligerada 3,000 3,650 1 300 3285
Viga
X 3,650 0,25 0,50 1 2400 1095
Y 3,000 0,25 0,40 1 2400 720
Acabados 3,25 3,90 1 100 1267,5
Tabiqueria 3,25 3,90 1 100 1267,5
S/C Techo 3,25 3,90 1 200 2535
10170
b * h = 1.1 * P.G. P.G = 10170
0.3 * F'c F'c = 210
b * h = 177,5714 cm2
13,325593 USAR (25 * 25)

3
Peso
Espec.
Peso (Kg)
Losa Aligerada 2,650 3,688 1 300 2931,96
Viga
X 3,688 0,25 0,50 1 2400 1106,4
Y 2,650 0,25 0,40 1 2400 636
Acabados 2,90 3,94 1 100 1142,02
Tabiqueria 2,90 3,94 1 100 1142,02
S/C Techo 2,90 3,94 1 200 2284,04
9242,44
b * h
=
1.1 * P.G. P.G = 9242,44
0.3 * F'c F'c = 210
b * h = 161,3759 cm2
12,7033829 USAR (25 * 25)
P.G = A * W
A = Area tributaria
W =
Carga de Servicio en todos los niveles sobre la
columna
1
Losa
Aligerada
3,000 3,650 1 300 3285
Viga
X 3,650 0,25 0,50 1 2400 1095
Y 3,000 0,25 0,40 1 2400 720
Acabados 3,25 3,90 1 100 1267,5
Tabiqueria 3,25 3,90 1 100 1267,5
S/C 3,25 3,90 1 300 3802,5
Columna 0,25 0,25 2,80 1 2400 420
11857,5
b * h =
1.1 * P.G. P.G = 22027,5
0.3 * F'c F'c = 210
b * h = 384,6071 cm2
19,6114034 USAR (25 * 25)

3
Nº de
Veces
Peso
Espec. Peso (Kg)
Losa Aligerada 2,650 3,688 1 300 2931,96
Viga
X 3,688 0,25 0,50 1 2400 1106,4
Y 2,650 0,25 0,40 1 2400 636
Acabados 2,90 3,94 1 100 1142,02
Tabiqueria 2,90 3,94 1 100 1142,02
S/C 2,90 3,94 1 300 3426,06
Columna 0,25 0,25 2,80 1 2400 420
10804,46
b * h =
1.1 * P.G. P.G = 20046,9
0.3 * F'c F'c = 210
b * h = 350,0252 cm2
18,7089614 USAR (25 * 25)
P.G = A * W
A = Area tributaria
1
COLUMNA CENTRAL C - 4 C4 - 3er piso
Losa
Aligerada
3,000 3,650 1 300 3285
Viga
X 3,650 0,25 0,50 1 2400 1095
Y 3,000 0,25 0,40 1 2400 720
Acabados 3,25 3,90 1 100 1267,5
Tabiqueria 3,25 3,90 1 100 1267,5
S/C 3,25 3,90 1 300 3802,5
Columna 0,25 0,25 2,80 1 2400 420
11857,5
b * h =
1.1 * P.G. P.G = 33885
0.3 * F'c F'c = 210
b * h = 591,6429 cm2
24,3237098 USAR (25 * 25)

3
Nº de
Veces
Peso
Espec. Peso (Kg)
Losa Aligerada 2,650 3,688 1 300 2931,96
Viga
X 3,688 0,25 0,50 1 2400 1106,4
Y 2,650 0,25 0,40 1 2400 636
Acabados 2,90 3,94 1 100 1142,02
Tabiqueria 2,90 3,94 1 100 1142,02
S/C 2,90 3,94 1 300 3426,06
Columna 0,25 0,25 2,80 1 2400 420
10804,46
b * h =
1.1 * P.G. P.G = 30851,36
0.3 * F'c F'c = 210
b * h = 538,6745 cm2
23,2094 USAR (25 * 25)
P.G =
A *
W
A =
Area
tributaria
W =
Carga de Servicio en todos los niveles sobre
la columna
1
COLUMNA CENTRAL C - 4 C4 - 2do piso
Losa
Aligerada
3,000 3,650 1 300 3285
Viga
X 3,650 0,25 0,50 1 2400 1095
Y 3,000 0,25 0,40 1 2400 720
Acabados 3,25 3,90 1 100 1267,5
Tabiqueria 3,25 3,90 1 100 1267,5
S/C 3,25 3,90 1 300 3802,5
Columna 0,25 0,25 2,80 1 2400 420
11857,5
b * h =
1.1 * P.G. P.G = 45742,5
0.3 * F'c F'c = 210
b * h = 798,6786 cm2
31,9471429 USAR (25 * 40)

3
Nº de
Veces
Peso
Espec.
Peso
(Kg)
Losa Aligerada 2,650 3,688 1 300 2931,96
Viga
X 3,688 0,25 0,50 1 2400 1106,4
Y 2,650 0,25 0,40 1 2400 636
Acabados 2,90 3,94 1 100 1142,02
Tabiqueria 2,90 3,94 1 100 1142,02
S/C 2,90 3,94 1 300 3426,06
Columna 0,25 0,25 2,80 1 2400 420
10804,46
b * h =
1.1 * P.G. P.G = 41655,82
0.3 * F'c F'c = 210
b * h = 727,3238 cm2
26,9689 USAR (25 * 40)
P.G = A * W
A = Area tributaria
W =
Carga de Servicio en todos los niveles sobre la
columna
1

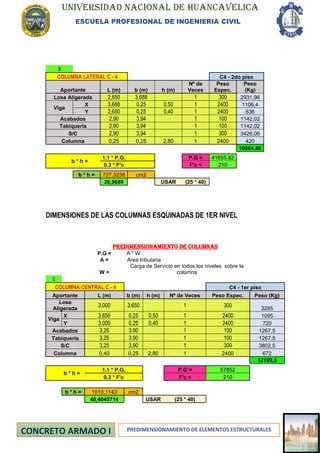

COLUMNA CENTRAL C - 4 C4 - 1er piso
Losa
Aligerada
3,000 3,650 1 300 3285
Viga
X 3,650 0,25 0,50 1 2400 1095
Y 3,000 0,25 0,40 1 2400 720
Acabados 3,25 3,90 1 100 1267,5
Tabiqueria 3,25 3,90 1 100 1267,5
S/C 3,25 3,90 1 300 3802,5
Columna 0,40 0,25 2,80 1 2400 672
12109,5
b * h =
1.1 * P.G. P.G = 57852
0.3 * F'c F'c = 210
b * h = 1010,1143 cm2
40,4045714 USAR (25 * 40)

3
Nº de
Veces
Peso
Espec.
Peso
(Kg)
Losa Aligerada 2,650 3,688 1 300 2931,96
Viga
X 3,688 0,25 0,50 1 2400 1106,4
Y 2,650 0,25 0,40 1 2400 636
Acabados 2,90 3,94 1 100 1142,02
Tabiqueria 2,90 3,94 1 100 1142,02
S/C 2,90 3,94 1 300 3426,06
Columna 0,40 0,25 2,80 1 2400 672
11056,46
b * h =
1.1 * P.G. P.G = 52712,28
0.3 * F'c F'c = 210
b * h = 920,3731 cm2
36,8149257 USAR (25 * 40)
CALCULO DE LOS PESOS POR PISO
CALCULO DE LOS PESOS POR PISO
QUINTO NIVEL Peso (Kg/m2) AREA Longitud Peso Parcial.
Peso Losa 300,00 194,900 58470
Peso Viga
x 2400,00 0,125 109,167 32750,1
y
2400,00 0,100 24,750 5940
2400,00 0,050 4,400 528
2400,00 0,075 93,90 16902
Peso Columnas 2400,00 2,46 2,60 15350,4
Peso Placa 2400,00 0,300 2,60 1872
Peso Acabados 100,00 243,208 24320,8
Peso Tabiqueria 100,00 243,208 24320,8
25% S.C. 37,50 243,208 9120,3
TOTAL 189574,4
189,5744 Tn

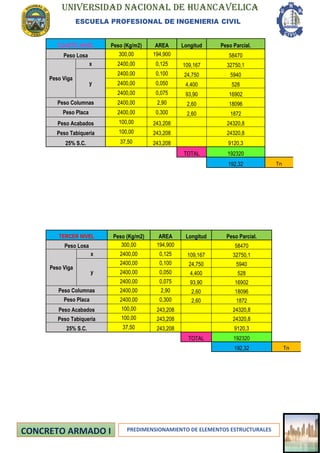

CUARTO NIVEL Peso (Kg/m2) AREA Longitud Peso Parcial.
Peso Losa 300,00 194,900 58470
Peso Viga
x 2400,00 0,125 109,167 32750,1
y
2400,00 0,100 24,750 5940
2400,00 0,050 4,400 528
2400,00 0,075 93,90 16902
Peso Columnas 2400,00 2,90 2,60 18096
Peso Placa 2400,00 0,300 2,60 1872
Peso Acabados 100,00 243,208 24320,8
Peso Tabiqueria 100,00 243,208 24320,8
25% S.C. 37,50 243,208 9120,3
TOTAL 192320
192,32 Tn
TERCER NIVEL Peso (Kg/m2) AREA Longitud Peso Parcial.
Peso Losa 300,00 194,900 58470
Peso Viga
x 2400,00 0,125 109,167 32750,1
y
2400,00 0,100 24,750 5940
2400,00 0,050 4,400 528
2400,00 0,075 93,90 16902
Peso Columnas 2400,00 2,90 2,60 18096
Peso Placa 2400,00 0,300 2,60 1872
Peso Acabados 100,00 243,208 24320,8
Peso Tabiqueria 100,00 243,208 24320,8
25% S.C. 37,50 243,208 9120,3
TOTAL 192320
192,32 Tn

SEGUNDO NIVEL Peso (Kg/m2) AREA Longitud Peso Parcial.
Peso Losa 300,00 194,900 58470
Peso Viga
x 2400,00 0,125 109,167 32750,1
y
2400,00 0,100 24,750 5940
2400,00 0,050 4,400 528
2400,00 0,075 93,90 16902
Peso Columnas 2400,00 2,90 2,60 18096
Peso Placa 2400,00 0,300 2,60 1872
Peso Acabados 100,00 243,208 24320,8
Peso Tabiqueria 100,00 243,208 24320,8
25% S.C. 37,50 243,208 9120,3
TOTAL 192320
192,32 Tn
PRIMER NIVEL Peso (Kg/m2) AREA Longitud Peso Parcial.
Peso Losa 300,00 194,900 58470
Peso Viga
x 2400,00 0,125 109,167 32750,1
y
2400,00 0,100 24,750 5940
2400,00 0,050 4,400 528
2400,00 0,075 93,90 16902
Peso Columnas 2400,00 2,90 3,30 22968
Peso Placa 2400,00 0,300 3,30 2376
Peso Acabados 100,00 243,208 24320,8
Peso Tabiqueria 100,00 243,208 24320,8
25% S.C. 37,50 243,208 9120,3
TOTAL 197696
197,696 Tn
PESO TOTAL 964,2304

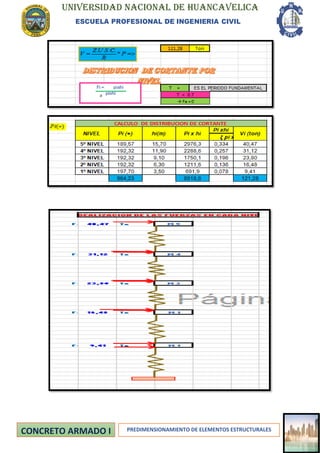

FUERZAS QUE ACTUAN EN LA ESTRUCTURA
SOLUCION
CALCULANDO
𝑇 =
ℎ𝑡
𝐶𝑡
𝑇 =
15.7
35
= 0.449 ≤ 0.7
DONDE C MAX =2.5
𝐶 = 2.5 ∗
0.6
0.449
=≥ 2.5
POR LO TANTO SE CONSIDERA C =2.5

RECOMENDACIONES
Cuando se diseña una estructura para que desempeñe una función específica de uso
público, el ingeniero debe considerar su seguridad estética y facilidad de mantenimiento,
y a la vez tener presentes las limitantes económicas y ambientales.
Para el dimensionamiento de la columna se debe tener en cuenta la estética de la
estructura de la vivienda multifamiliar.
Si el pórtico es simétrico en niveles es mejor predimensionar losas aligeradas y vigas para
un solo nivel ya que en los siguientes niveles son las mismas características.

CONCLUSIONES
• Se realizó la primera parte del Análisis de acuerdo al uso de la estructura pre
dimensionamiento.
• Para el trabajo analizamos el pórtico más crítico de la estructura, ya
sea por simetría o por otras características.
• Se debe de hacer la estructuración y la verificación arquitectónica con la norma, para
ver que esta cumpla con las especificaciones básicas.
• Para el predimensionamiento de la vigas se hizo una solo para toda la estructura de la
vivienda multifamiliar por que el peso delas losas aligeras y otros solo trasmiten su carga
a la viga por este caso el peso de las vigas son las mismas en los 5 pisos.
• El predimensionamiento de la columna es para cada piso ya que aunque el ultimo piso
no recibe carga pero el 4 recibe carga de la 5to piso y asi sucesivamente .
• El peso en la columna de primer piso es mayor que de 5to piso.
• No se debe de colocar valores que no lo permita la norma tanto en el pre dimensionamiento
y valores ya estandarizados.

BIBLIOGRAFIA
➢ Bartolome, A. S. (1998). Analisis de Edificios. Lima: PUCP.
➢ Blanco, G. D. (2011). Diseño de Estructuras Aporticadas de Concreto
Armado. Lima: Edicivil EIRL.
➢ Garcia, J. E. (2014). Diseño de Estructuras de Concreto Armado. Lima: Macro.
➢ Harmsem, T. E. (2002). Diseño de Estructuras de Concreto Armado. Lima: Pontificia
Universidad Catolica del Perú.
➢ Morales, R. M. (2012). Diseño en Concreto Armado. Lima: Hozlo SAC.

INFORME SOBRE PREDIMENSIONAMIENTO DE ESTRUCTURAS

Más contenido relacionado

La actualidad más candente

Similar a INFORME SOBRE PREDIMENSIONAMIENTO DE ESTRUCTURAS

INFORME SOBRE PREDIMENSIONAMIENTO DE ESTRUCTURAS
