Tu primer circuito en protoboard
El documento explica el uso de protoboard para representar bits y bytes en diversos sistemas numéricos, facilitando la manipulación de datos. Se detallan los materiales necesarios y se describen las conversiones entre sistemas decimal y binario, así como la práctica de encender LEDs mediante un circuito. Además, se incluyen ejemplos de cómo representar números binarios con LEDs.
Tu primer circuito en protoboard
- 1. EL BIT YEL BYTE EN PROTOBOARD Por: Liliana Rodríguez
- 2. Resultado de aprendizaje RE P R E S E N TA R C A N T I DA D E S E N DIVERSOS SISTEMAS NUMÉRICOS PA R A FAC I L I TA R L A M A N I P U L AC I Ó N D E DAT O S.
- 3. Criterio de evaluación REALIZA CONVERSIONES DE SISTEMA DECIMAL A BINARIO Y VICEVERSA.
- 4.

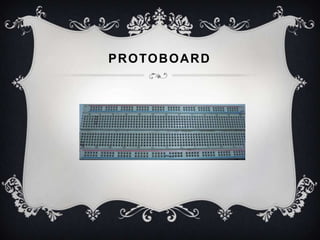

- 5. P R OTO B O A R D
- 6. LED Positivo Negativo
- 7.
- 8.

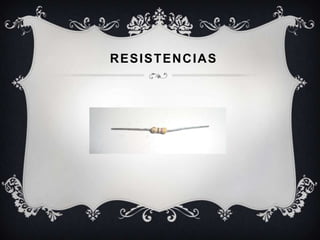

- 9.
- 10.

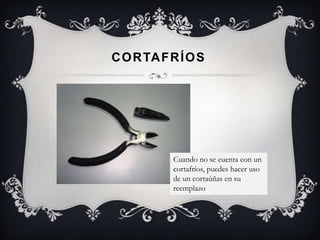

- 11. C O RTA F R Í O S Cuando no se cuenta con un cortafríos, puedes hacer uso de un cortaúñas en su reemplazo
- 12.
- 13. PELACABLES Y cuando no cuentas con uno disponible…

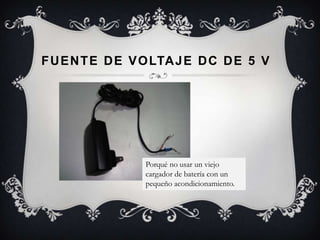

- 14. F U EN T E D E V O LTA J E D C D E 5 V Porqué no usar un viejo cargador de batería con un pequeño acondicionamiento.

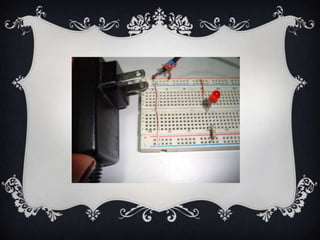

- 15. Este es elcircuito…

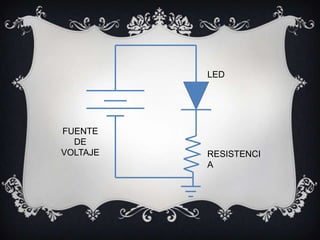

- 16. LED FUENTE DE VOLTAJE RESISTENCI A

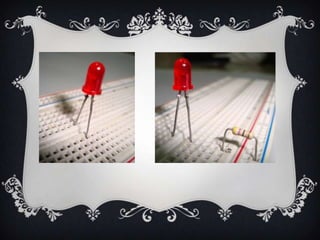

- 17.
- 19. 1 2 3 4
- 23. Ya encendiste elLED!!!!
- 24. ¿QUÉ ES UNBIT? Es la mínima expresión de información. Con un bit podemos expresar… SI NO ON OFF LUZ OSCURIDAD ‘1’ lógico ‘0’ lógico

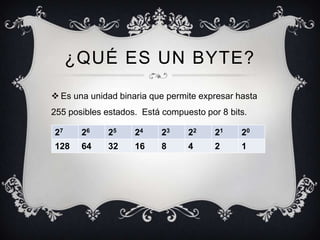

- 25. ¿QUÉ ES UNBYTE? Es una unidad binaria que permite expresar hasta 255 posibles estados. Está compuesto por 8 bits. 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1
- 26. Poniendo un interruptor… Permites cambiarel estado del LED… Esto es un bit.

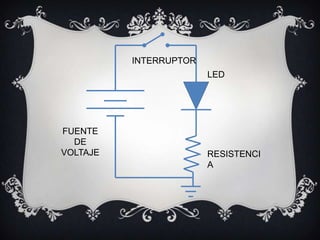

- 27. INTERRUPTOR LED FUENTE DE VOLTAJE RESISTENCI A
- 28.

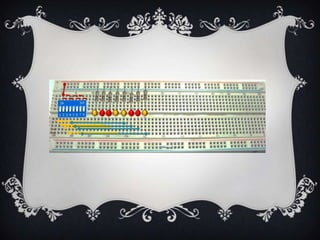

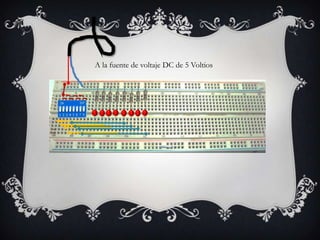

- 29. A la fuentede voltaje DC de 5 Voltios
- 30. Como verás cuando muevasel Dipswitch hacia arriba, el LED correspondiente se encenderá…
- 31. R E PR E S E N TA U N N Ú M E R O Para representar un número en binario, con tu montaje, enciende los LEDs que corresponden a un ‘1’ lógico y apaga los LEDs que corresponden a un ‘0’ lógico Ejemplo: 153: 128+16+8+1 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 1 0 0 1 1 0 0 1
- 33. Ya hiciste una conversiónde decimal a binario intenta con estos números… 196, 78, 95
- 34. Toma fotos detu protoboard, que muestren las representaciones binarias de los números propuestos.
