1. Secretaría de Educación Pública
TECNOLÓGICO NACIONAL DE MÉXICO
INSTITUTO TECNOLÓGICO SUPERIOR
DE TEPEXI DE RODRÍGUEZ
DIVISIÓN DE INGENIERÍA MECÁNICA
INGENIERÍA MECÁNICA
SISTEMAS ELECTRÓNICOS
Reporte de Práctica:
CONTADOR BINARIO
Nombres de los alumnos:
EDUARDO MARTÍNEZ MAURICIO
Nombres del Docente
ING. PEDRO CRUZ ORTEGA
Tepexi de Rodríguez, Pue. 28 Julio de 2016

2. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 1

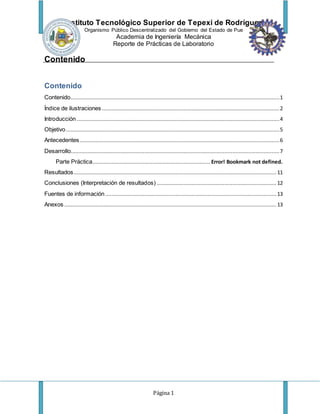

Contenido
Contenido
Contenido.....................................................................................................................................1
Índice de ilustraciones .................................................................................................................2
Introducción .................................................................................................................................4
Objetivo........................................................................................................................................5
Antecedentes ...............................................................................................................................6
Desarrollo.....................................................................................................................................7
Parte Práctica........................................................................... Error! Bookmark not defined.
Resultados.................................................................................................................................11
Conclusiones (Interpretación de resultados) ............................................................................ 12
Fuentes de información............................................................................................................. 13
Anexos .......................................................................................................................................13

3. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 2

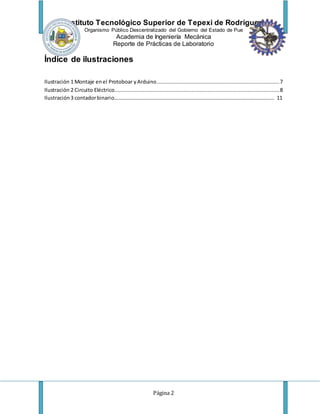

Índice de ilustraciones
Ilustración 1 Montaje enel Protoboar yArduino..............................................................................7
Ilustración 2 Circuito Eléctrico.........................................................................................................8
Ilustración3 contadorbinario………………………………………………………………………………………………………….. 11

4. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 3
CARRERA
PLAN DE
ESTUDIO
CLAVE DE
ASIGNATURA
NOMBRE DE LA
ASIGNATURA
UNIDAD
INGENIERÍA
MECÁNICA
IMEC_2010 MED_1030
SISTEMAS
ELECTRÓNICOS
4
PRACTICA
No.
LABORATORIO
DE
NOMBRE DE LA PRACTICA
DURACIÓN
(HORAS)
1 ING. MECÁNICA CONTADOR BINARIO 2

5. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 4

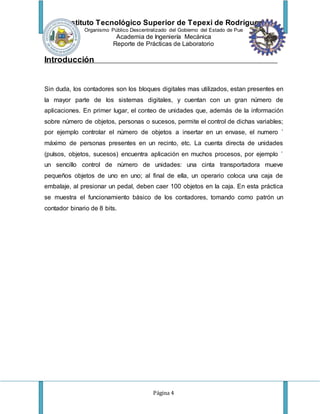

Introducción
Sin duda, los contadores son los bloques digitales mas utilizados, estan presentes en
la mayor parte de los sistemas digitales, y cuentan con un gran número de
aplicaciones. En primer lugar, el conteo de unidades que, además de la información
sobre número de objetos, personas o sucesos, permite el control de dichas variables;
por ejemplo controlar el número de objetos a insertar en un envase, el numero ´
máximo de personas presentes en un recinto, etc. La cuenta directa de unidades
(pulsos, objetos, sucesos) encuentra aplicación en muchos procesos, por ejemplo ´
un sencillo control de número de unidades: una cinta transportadora mueve
pequeños objetos de uno en uno; al final de ella, un operario coloca una caja de
embalaje, al presionar un pedal, deben caer 100 objetos en la caja. En esta práctica
se muestra el funcionamiento básico de los contadores, tomando como patrón un
contador binario de 8 bits.

6. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 5
Objetivo
 Identificar el funcionamiento y utilidad del circuito integrado NE555 o LM555.
 Implementar y verificar en el laboratorio un circuito contador binario de 8 bits.

7. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 6
Antecedentes
ContadorBinario: En electrónica digital, un contador es un circuito secuencial construido a partir de
flip-flopsycompuertaslógicas,capazde realizarel computode losimpulsosque recibe en la entrada
destinada para tal efecto, almacenar datos o actuar como divisor de frecuencia. Habitualmente, el
cómputo se realiza en código binario, que con frecuencia será el binario natural o el BCD natural.
Según la forma en que conmutan los flip-flops, podemos hablar de contadores síncronos (todos los
flip–flopsrecibenenel mismo instante la señal de reloj) o asíncronos (los flip-flops del contador no
cambian de estado exactamente al mismo tiempo, dado que no comparten el mismo impulso de
reloj).

8. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 7
Desarrollo
Parte Práctica
La conexión del circuito es bastante sencilla, simplemente enchufamos la salida
digital del arduino al lado positivo del LED poniendo entre medias una resistencia,
mientras que el lado negativo de cada LED iría al la conexión de tierra de la placa
Arduino.
Montándolo en la placa de prototipos, me ha quedado algo así:
Ilustración 1 Montaje en el Protoboar y Arduino

9. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 8
Y el circuito eléctrico así:
Ilustración 2 Circuito Eléctrico

10. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 9
Una vez tenemos el circuito montado, viene la parte de la programación, antes de nada
hay que descargarse el programa de Arduino
Programa
int numero=0; //el contador inicia en 0
void setup() {
pinMode(A0, INPUT); //inicializa variable de entrada
for(int i=2;i<=9;i++){ // inicializa variables de salida
pinMode(i, OUTPUT);
}
}
void loop() {
int k; // Declaro variable k
if (digitalRead(A0)==HIGH){ // Si presiono el pulsador
numero++; // Aumento el contador
if (numero>255){ // El contador llega a 255, 8bits 8 leds
numero=0; // vuelve a 0
}
while (digitalRead(A0)==HIGH){} // Al presionar no hace nada mas
}
k=numero; // El numero va a variable k
for(int i=2; i<=9; i++){ //Ciclo para ver que leds prendo
digitalWrite(i, k%2); // modulo de la division por 2 para ver si led prendido o apagado
k=k/2; // Se divide el cociente entre 2 por cada ciclo
}
}

11. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 10
Como observa la programación es sencilla, declaramos un array con el conjunto de pines a los
cuales están enganchados nuestros Leds. En la función setup, los configuramos en modo salida.
El problema está en la función loop(), esta se ejecutará una y otra vez, lo que hacemos es repetir
por los 32 números que podemos mostrar, ya que tenemos 5 Leds, y 2 elevado a 5 son 32. Por
cada número, encendemos o apagamos cada led correspondiente. La clave está en el bucle que
realiza la operación “(i >> j) & 1”. Cada repetición del bucle divide el numero en cuestión por 2 y se
queda únicamente con el bit de menor valor. Así sabemos si tenemos que encender o no el LED.
Por ejemplo, para mostrar el número 21, que en binario es (10101) deberíamos encender los LEDs
0, 2 y 4 y dejar apagados el resto. El cálculo sería:
 LED 0: 21 (10101 & 1) -> 1 , encendido
 LED 1: 21 / 2 = 10 (01010 & 1) -> 0, apagado
 LED 2: 21 / 4 = 5 (00101 & 1) -> 1, encendido
 LED 3: 21 / 8 = 2 (00010 & 1) -> 0, apagado
 LED 4: 21 / 16 = 1 (00001 & 1) -> 1, encendido
Básicamente lo que se hace es ir desplazando los bits hacia la derecha y quedándonos con el bit
menos significativo.

12. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 11
Resultados
Prácticos
Una vez cargado el programa y corriendo gracias a la sencillez que caracteriza al Arduino, solo nos
queda presionar al botón de Upload, y veremos, como las lucecitas empiezan a encenderse.
Ilustración 3 Contador binario

13. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 12
Conclusiones (Interpretación de resultados)
En conclusión en este laboratorio pudimos ver cómo funciona el contador binario es
el desarrollo de estas prácticas de laboratorio que han sido de gran utilidad, pues con
los conocimientos teóricos se ha comprobado mediante el desarrollo de cada uno de
los circuitos en el protoboard. Se concluye destacando los puntos principales
aprendidos mediante esta práctica de laboratorio:
Se ha conocido y practicado el manejo de la protoboard, que es indispensable para
probar el funcionamiento de los circuitos combinados, secuenciales y para el
desarrollo de un contador digital o (binario y decimal).
Las tablas de verdad han sido utilizadas como herramientas para obtener
conclusiones respecto al funcionamiento u operación de los circuitos realizados.
Se han analizado e interpretado correctamente los datos resultantes en las tablas de
verdad, dando lugar a importantes aplicaciones prácticas sobre el uso de cada uno
de los circuitos mostrados.
El desarrollo del contador digital o (binario y decimal) LED y resistencias para los
segmentos del display ha permitido visualizar una aplicación importante de los
circuitos en la vida cotidiana
Gracias a la implementación de circuitos contadores se ´ pueden controlar procesos
en diferentes dispositivos donde se necesite una etapa de conteo, también se puede
condicionar el conteo de dichos dispositivos al poder cargar datos en el contador.

14. Instituto Tecnológico Superior de Tepexi de Rodríguez
Organismo Público Descentralizado del Gobierno del Estado de Pue
Academia de Ingeniería Mecánica
Reporte de Prácticas de Laboratorio
Página 13
Fuentes de información
https://poldrosky.wordpress.com/2012/02/13/contador-binario-con-arduino/
www.meteo.ieec.uned.es Definicion de se ´ nal digital - Qu ˜ e es, Significado y
Concepto http://definicion.de/senal-digital/ixzz3mLID381n
http://www.virtual.unal.edu.co/cursos/sedes/manizales/4040015/lecciones/Capitulo1/c
ascada.html http://diec.cps.unizar.es/ tpollan/libro/Apuntes/dig17.pdf
