1. Prof. Javier Romero

2. Objetivos
Definir el concepto
de Electrónica
Digital
Establecer la
diferencia entre la
Electrónica Digital
y la Análoga
Identificar los usos
y la importancia de
la Electrónica
Digital
El Sistema Binario
El Sistema Decimal
El Sistema
Hexadecimal

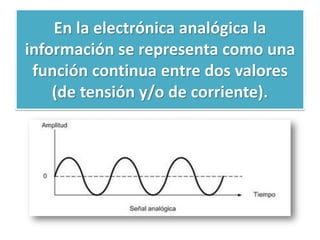

4. En la electrónica analógica la
información se representa como una
función continua entre dos valores
(de tensión y/o de corriente).

5. La electrónica analógica es aquella que
hace uso de señales analógicas
Sinusoidal

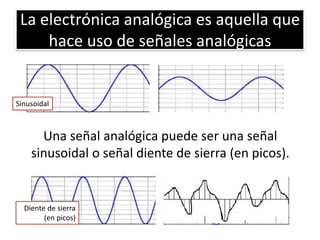

Una señal analógica puede ser una señal
sinusoidal o señal diente de sierra (en picos).
Diente de sierra
(en picos)

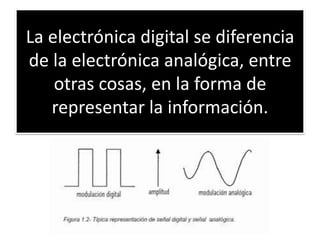

6. La electrónica digital se diferencia
de la electrónica analógica, entre
otras cosas, en la forma de
representar la información.

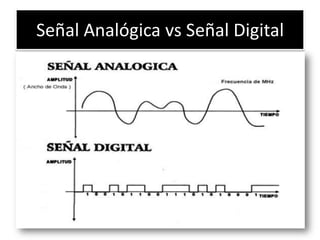

7. Señal Analógica vs Señal Digital

8. La nueva era de la electrónica
La electrónica digital es parte
fundamental de los avances
tecnológicos modernos de los que
gozamos hoy día. En las diversas
ciencias en especial en la computación
y la medicina moderna.

9. ¿Qué es la electrónica digital?
Definición – La electrónica digital es
aquella electrónica que hace uso del
sistema binario para implementar
sistemas electrónicos avanzados.

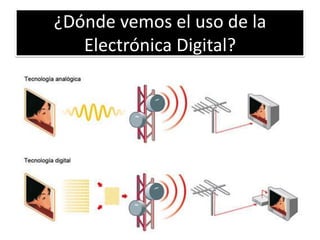

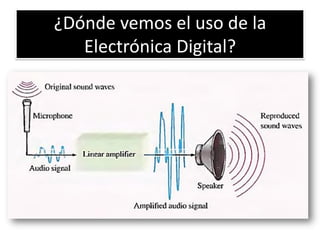

10. ¿Dónde vemos el uso de la
Electrónica Digital?
Computadoras
Multifuncionales
Televisores y DVD modernos

11. ¿Dónde vemos el uso de la
Electrónica Digital?

12. ¿Dónde vemos el uso de la
Electrónica Digital?

13. El sistema binario hace uso de dos
únicos estados o valores posibles
“Bit” (Binary Digit) digito binario.
La información representada de esta
forma se conoce como binaria.

14. El Bit es la representación lógica
mínima o instrucción mínima
utilizada en los sistemas digitales
para compartir información.

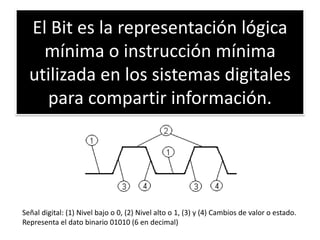

Señal digital: (1) Nivel bajo o 0, (2) Nivel alto o 1, (3) y (4) Cambios de valor o estado.
Representa el dato binario 01010 (6 en decimal)

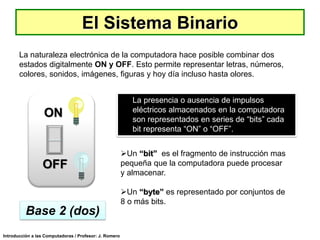

15. El Sistema Binario
La naturaleza electrónica de la computadora hace posible combinar dos
estados digitalmente ON y OFF. Esto permite representar letras, números,
colores, sonidos, imágenes, figuras y hoy día incluso hasta olores.
ON
OFF
La presencia o ausencia de impulsos
eléctricos almacenados en la computadora
son representados en series de “bits” cada
bit representa “ON” o “OFF”.
Un “bit” es el fragmento de instrucción mas
pequeña que la computadora puede procesar
y almacenar.
Un “byte” es representado por conjuntos de
8 o más bits.
Base 2 (dos)
Introducción a las Computadoras / Profesor: J. Romero

16. Un bit sólo representa dos valores:
0 ó 1, Si/No,
Encendido/Apagado
verdadero/falso,
etc.
ON
OFF

17. La unión de 8 bits forman
un octeto o Byte
Con un Byte podemos representar 256
(28) valores
Las letras o caracteres usado en
nuestro ordenador se representan
usando un Byte

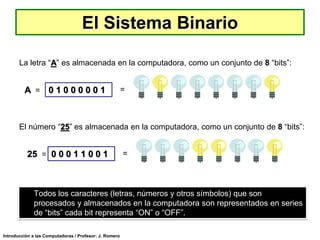

18. El Sistema Binario
La letra “A” es almacenada en la computadora, como un conjunto de 8 “bits”:
A = 01000001
=
El número “25” es almacenada en la computadora, como un conjunto de 8 “bits”:
25 = 0 0 0 1 1 0 0 1
=
Todos los caracteres (letras, números y otros símbolos) que son
procesados y almacenados en la computadora son representados en series
de “bits” cada bit representa “ON” o “OFF”.
Introducción a las Computadoras / Profesor: J. Romero

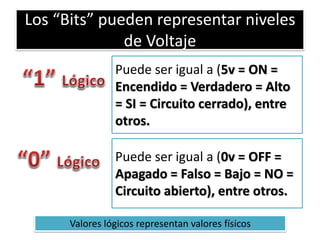

19. Los “Bits” pueden representar niveles
de Voltaje
Puede ser igual a (5v = ON =
Encendido = Verdadero = Alto
= SI = Circuito cerrado), entre
otros.
Puede ser igual a (0v = OFF =
Apagado = Falso = Bajo = NO =
Circuito abierto), entre otros.
Valores lógicos representan valores físicos

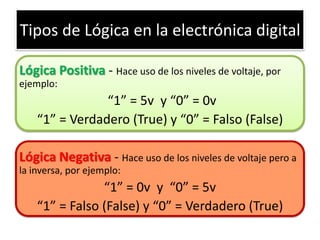

20. Tipos de Lógica en la electrónica digital
Lógica Positiva - Hace uso de los niveles de voltaje, por
ejemplo:
“1” = 5v y “0” = 0v
“1” = Verdadero (True) y “0” = Falso (False)
Lógica Negativa - Hace uso de los niveles de voltaje pero a
la inversa, por ejemplo:
“1” = 0v y “0” = 5v
“1” = Falso (False) y “0” = Verdadero (True)

21. La electrónica digital hace más uso de
la lógica positiva que la negativa
Sobre el 90% de las combinaciones de circuitos
se desarrollan a través de la lógica positiva

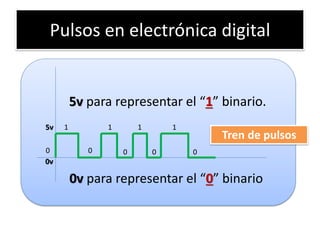

22. Pulsos en electrónica digital
5v para representar el “1” binario.
5v
0
0v
1
1
0
1
0
1
0
Tren de pulsos
0
0v para representar el “0” binario

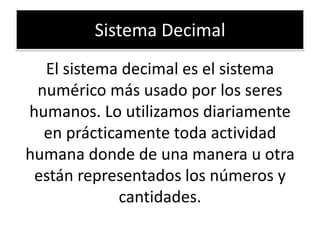

24. Sistema Decimal
El sistema decimal es el sistema
numérico más usado por los seres
humanos. Lo utilizamos diariamente
en prácticamente toda actividad
humana donde de una manera u otra
están representados los números y
cantidades.

25. Sistema Decimal
Cantidades
Medidas
Moneda
Sistema Decimal

26. Sistema Decimal esta representado
por los números del “0” al “9”
Nota: la palabra digito
viene de dedo (los diez
dedos de las manos)
Sistema de Base 10

28. Sistema Hexadecimal
El sistema hexadecimal es el primo
hermano del sistema binario. Es
ampliamente utilizado dentro de la
electrónica digital, en especial por los
microprocesadores (CPU).
La unidad aritmética y lógica del CPU es la que
se encarga de hacer todas las conversiones del
sistema hexadecimal a binario y de binario a
hexadecimal dentro de la computadora

29. Sistema Hexadecimal
La Base del sistema
Hexadecimal es 16
Utiliza los dígitos del 0 al 9 al igual que el sistema decimal, pero
para no confundirse se adoptó la utilización de las primeras 6
letras del alfabeto para representar los últimas 6 posiciones de
este sistema o últimos dígitos.
