Este documento proporciona una introducción al lenguaje de programación Kodu. Explica que Kodu es un lenguaje de programación visual creado por Microsoft para crear juegos ejecutables en Xbox. Luego describe los requisitos técnicos, las herramientas de Kodu como objetos y materiales, y cómo funciona el lenguaje de programación basado en condicionales. Finalmente, presenta un ejemplo práctico de programar el movimiento de objetos y la creación de una ruta en un escenario de Kodu.

1. TUTORIAL 1 MANEJO DE
HERRAMIENTAS DE KODU
REALIZADO POR: MARIA VICTORIA SIERRA

2. ¿QUÉ ES KODU?
Kodu es un lenguaje de
programación visual creado por
Microsoft para la creación de
juegos. Los programas creados en
Kodu son ejecutables en Xbox.

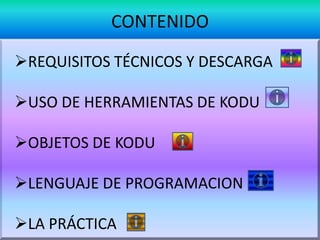

3. CONTENIDO
REQUISITOS TÉCNICOS Y DESCARGA
USO DE HERRAMIENTAS DE KODU
OBJETOS DE KODU
LENGUAJE DE PROGRAMACION
LA PRÁCTICA

4. REQUISITOS TÉCNICOS Y DESCARGA
• Para poder instalar el Kodu se tiene que
descargar de la siguiente página:
http://www.microsoft.com/en-
us/download/details.aspx?id=10056
• Se requiere tener instalado el Microsoft
XNA Framework, el cual se puede
descargar en:
http://www.microsoft.com/en-
us/download/details.aspx?id=15163

5. USO DE HERRAMIENTAS DE KODU
• Después de instalar el programa, para
empezar utilizarlo se da clic en el icono de
“Kodu GameLab
• Aparece la pantalla principal inicial de kodu,
que posee las siguientes partes:

6. USO DE HERRAMIENTAS DE KODU
• La opción de “nuevo mundo vacío” aparece
un mundo nuevo vacío sin personajes, sólo
con un pedazo de escenario en pasto verde.

7. ELEMENTOS DEL MENÚ EN LA INTERFAZ
Permite reiniciar, editar ,
guardar, cargar , generar ,
imprimir el código para el nivel
de mundo y salir al menú
principal.
Permite ejecutar o jugar en el
mundo actual que se está
ubicado.

8. ELEMENTOS DEL MENÚ EN LA INTERFAZ
Permite mover la cámara a través del
escenario ya sea desplazamiento
hacia el frente, atrás, derecha,
izquierda y rotar la vista.
Permite adicionar objetos,
programarlos y acceder a sus
opciones.
Permite agregar rutas de recorrido,
editar rutas existentes y adicionar
nodos a rutas existentes.

9. ELEMENTOS DEL MENÚ EN LA INTERFAZ
Permite adicionar materiales al
escenario, teniendo opciones para
escoger el tipo de material y la forma
en la que se pinta el material en el
escenario.
Permite levantar, suavizar o bajar el
terreno para crear valles o colinas.
Permite suavizar o nivelar el terreno.

10. ELEMENTOS DEL MENÚ EN LA
INTERFAZ
Permite crear suelo accidentado,
arrugando, suavizando o volviendo
colinas el terreno.
Permite crear agua, levantando o
bajando su nivel
Permite borrar elementos en masa.

11. ELEMENTOS DEL MENÚ EN LA
INTERFAZ
Permite cambiar la configuración
del mundo.

12. OBJETOS DE KODU
• Para agregar objetos seleccionamos la
herramienta de “objetos” y damos clic en el
lugar del mundo donde se desea colocar.
Guía de
controles

13. OBJETOS DE KODU
• Kodu tiene objtos como: manzanas, árboles y
otras 3 opciones variadas:
Opción para
deshacer lo
que has
creado
Coordenadas
sobre las que
está el cursor

14. OBJETOS DE KODU
• Para trabajar con el objeto insertado das clic
en la herramienta de objetos y luego das
clic derecho sobre él objeto (en este ejemplo
el objeto es el árbol) y te aparece un menú:

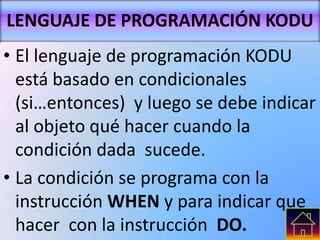

15. LENGUAJE DE PROGRAMACIÓN KODU
• El lenguaje de programación KODU
está basado en condicionales
(si…entonces) y luego se debe indicar
al objeto qué hacer cuando la
condición dada sucede.
• La condición se programa con la
instrucción WHEN y para indicar que
hacer con la instrucción DO.

16. LENGUAJE DE PROGRAMACIÓN KODU
Es importante saber
que el orden de los
programas en este
software KODU no
importan, es decir,
la sexta instrucción
puede ser la que
primero se realice.
Esto se debe a que
su programación se
basa en
condicionales
(cuando pasa
algotiene como
consecuencia).

17. Al darle clic a la opción “WHEN” aparecen las opciones:
LENGUAJE DE PROGRAMACIÓN KODU

18. Al seleccionar una opción aparece en el 1° bloque de
programación: :
LENGUAJE DE PROGRAMACIÓN KODU
Bloque de
programación
Si es necesario, se puede agregar otra instrucción al “cuando” dándole clic al signo de +. Esta opción se utiliza cuando la instrucción tiene que ser pr
Si necesita, se puede agregar otra
instrucción al “cuando” dé clic al en
+. Esto se usa cuando la instrucción
debe ser precisa. ya que hay muchas
opciones y esto se puede realizar las
veces que sea necesario

19. Al darle clic al “+” a la derecha después de haber
seleccionado el teclado tenemos que indicar qué
tecla del teclado vamos a utilizar:
:
LENGUAJE DE PROGRAMACIÓN KODU

20. Luego se sigue con la
instrucción de “DO”; es
decir, la acción que va
a realizar el objeto al
cumplirse la condición
programada en
“WHEN”. Para ello dar
clic en el “ +” a la
derecha de “DO” y en
el menú que aparece,
se elige la acción que
se debe ejecutar al
cumplirse dicha
condición.
LENGUAJE DE PROGRAMACIÓN KODU

21. La 1a instrucción quedaría así: “cuando se apriete la tecla A
en el teclado, el Kodu se va a mover lentamente”.
LENGUAJE DE PROGRAMACIÓN KODU
TIP: Cuando en la
instrucción el “WHEN” está
vacío, significa que el objeto
va a realizar la instrucción
indicada en “DO” todo el
tiempo. Esta instrucción
indica que el objeto se va a
mover dentro del camino
indicado SIEMPRE.
Esta instrucción indica que el objeto se va a mover dentro del camino indicado SIEMPRE.

22. Todos los objetos son programables; las nubes, árboles,
cabañas, monedas, motos, estrellas, misiles, pelotas, etc.
LENGUAJE DE PROGRAMACIÓN KODU

23. LA PRÁCTICA
1. Para comenzar a programar se debe escoger
un mundo nuevo vacío y pintar un terreno
para el juego:

24. LA PRÁCTICA
2. Agregar una motocicleta (Protagonista) en uno de
los extremos.

25. LA PRÁCTICA
3. Programarlo para que se mueva con las
flechas del teclado.

26. LA PRÁCTICA
4. Agregar otra motocicleta (Antagonista) en
otro de los extremos del escenario y
programarlo a que se mueva
aleatoriamente.

27. LA PRÁCTICA
5. Crear una ruta que tenga varios puntos
dentro del terreno, tan complicado o
sencillo como se desee.

28. LA PRÁCTICA
6. Agregar un pez volador (Objetivo) en otro
de los extremos del terreno y programarlo
para que se mueva a través de la ruta.

29. LA PRÁCTICA
8. Agregar al antagonista que, si ve una
manzana se dirija a ella, y que si se topa con
la manzana se la coma.
