Redes locales de datos

Índice del libro

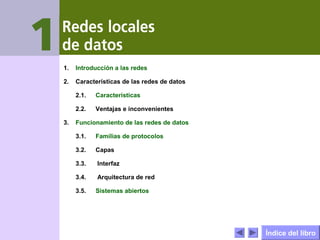

Redes locales de datos

1.

Introducción a las redes

2.

Características de las redes de datos
2.1.
2.2.

3.

Características
Ventajas e inconvenientes

Funcionamiento de las redes de datos
3.1.

Familias de protocolos

3.2.

Capas

3.3.

Interfaz

3.4.

Arquitectura de red

3.5.

Sistemas abiertos

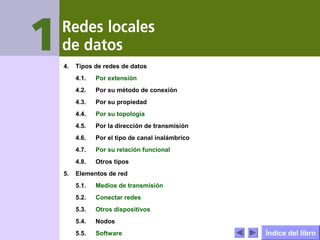

Índice del libro
Redes locales de datos

4.

Tipos de redes de datos
4.1.
4.2.

Por su método de conexión

4.3.

Por su propiedad

4.4.

Por su topología

4.5.

Por la dirección de transmisión

4.6.

Por el tipo de canal inalámbrico

4.7.

Por su relación funcional

4.8.
5.

Por extensión

Otros tipos

Elementos de red
5.1.

Medios de transmisión

5.2.

Conectar redes

5.3.

Otros dispositivos

5.4.

Nodos

5.5.

Software

Índice del libro
Redes locales de datos

6.

Topologías de red
6.1.
6.2.

Estrella

6.3.

Anillo

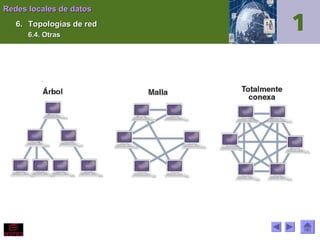

6.4.

Otras

6.5.
7.

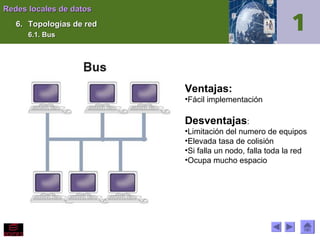

Bus

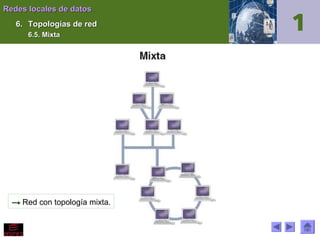

Mixta

Arquitecturas de red
7.1.

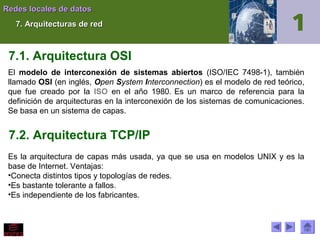

Arquitectura OSI

7.2.

Arquitectura TCP/IP

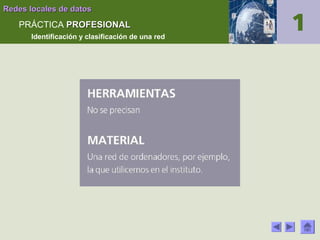

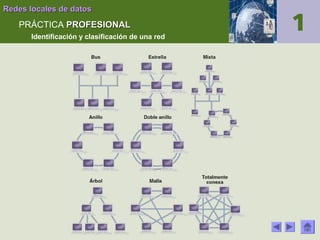

PRÁCTICA PROFESIONAL
•

Identificación y clasificación de una red

EN RESUMEN

Índice del libro
Redes locales de datos
1. Introducción a las redes

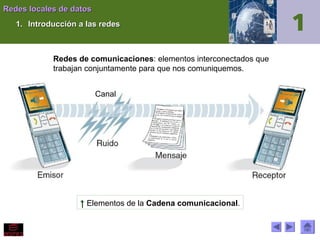

Redes de comunicaciones: elementos interconectados que
trabajan conjuntamente para que nos comuniquemos.
Canal

↑ Elementos de la Cadena comunicacional.
Redes locales de datos
1. Introducción a las redes

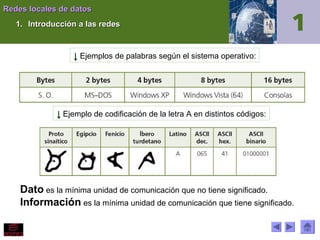

↓ Ejemplos de palabras según el sistema operativo:

↓ Ejemplo de codificación de la letra A en distintos códigos:

Dato es la mínima unidad de comunicación que no tiene significado.
Información es la mínima unidad de comunicación que tiene significado.
Redes locales de datos
2. Características de las redes de datos
2.1. Características

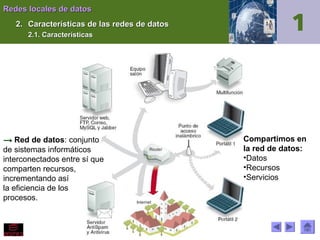

→ Red de datos: conjunto
de sistemas informáticos
interconectados entre sí que
comparten recursos,
incrementando así
la eficiencia de los
procesos.

Compartimos en
la red de datos:
•Datos
•Recursos
•Servicios
Redes locales de datos

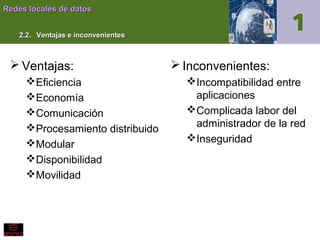

2.2. Ventajas e inconvenientes

 Ventajas:
Eficiencia
Economía
Comunicación
Procesamiento distribuido
Modular
Disponibilidad
Movilidad

 Inconvenientes:
Incompatibilidad entre
aplicaciones
Complicada labor del
administrador de la red
Inseguridad
Redes locales de datos
3. Funcionamiento de las redes de datos

Las redes de ordenadores funcionan comunicando unos
dispositivos con otros, a través de un canal o medio, por
donde transmiten los datos, usando unas reglas acordadas
con anterioridad (Protocolos).
Dispositivos de una red:
Terminal
Servidor
Periférico
Redes locales de datos

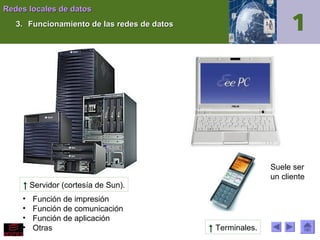

3. Funcionamiento de las redes de datos

Suele ser
un cliente

↑ Servidor (cortesía de Sun).
•
•
•
•

Función de impresión
Función de comunicación
Función de aplicación
Otras

↑ Terminales.
Redes locales de datos
3. Funcionamiento de las redes de datos

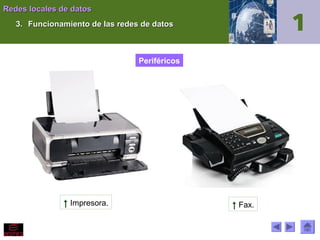

Periféricos

↑ Impresora.

↑ Fax.
Redes locales de datos
3. Funcionamiento de las redes de datos

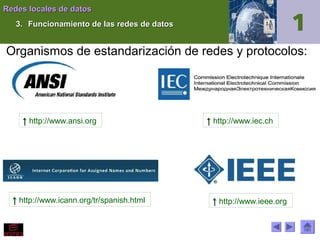

Organismos de estandarización de redes y protocolos:

↑ http://www.ansi.org

↑ http://www.icann.org/tr/spanish.html

↑ http://www.iec.ch

↑ http://www.ieee.org

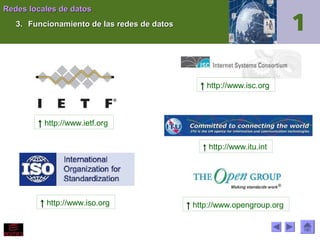

Redes locales de datos
3. Funcionamiento de las redes de datos

↑ http://www.isc.org

↑ http://www.ietf.org
↑ http://www.itu.int

↑ http://www.iso.org

↑ http://www.opengroup.org
Redes locales de datos
3. Funcionamiento de las redes de datos

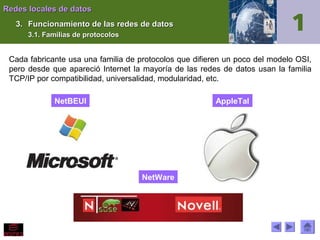

3.1. Familias de protocolos

Cada fabricante usa una familia de protocolos que difieren un poco del modelo OSI,
pero desde que apareció Internet la mayoría de las redes de datos usan la familia
TCP/IP por compatibilidad, universalidad, modularidad, etc.
NetBEUI

AppleTal

NetWare
Redes locales de datos
3. Funcionamiento de las redes de datos
3.1. Familias de protocolos

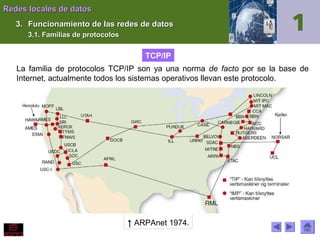

TCP/IP
La familia de protocolos TCP/IP son ya una norma de facto por se la base de
Internet, actualmente todos los sistemas operativos llevan este protocolo.

↑ ARPAnet 1974.
Redes locales de datos
3. Funcionamiento de las redes de datos

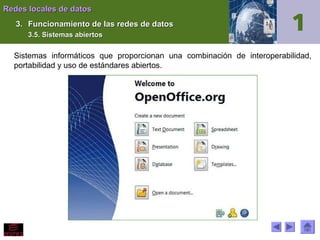

3.5. Sistemas abiertos

Sistemas informáticos que proporcionan una combinación de interoperabilidad,
portabilidad y uso de estándares abiertos.
Redes locales de datos
4. Tipos de redes de datos

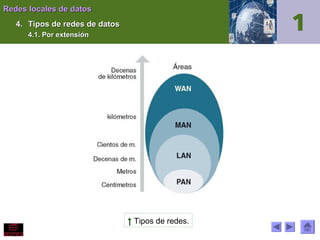

4.1. Por extensión

↑ Tipos de redes.

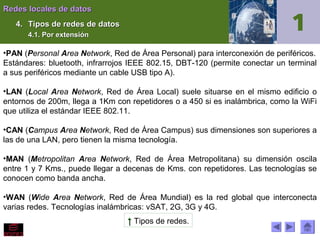

Redes locales de datos
4. Tipos de redes de datos
4.1. Por extensión

•PAN (Personal Area Network, Red de Área Personal) para interconexión de periféricos.
Estándares: bluetooth, infrarrojos IEEE 802.15, DBT-120 (permite conectar un terminal
a sus periféricos mediante un cable USB tipo A).
•LAN (Local Area Network, Red de Área Local) suele situarse en el mismo edificio o
entornos de 200m, llega a 1Km con repetidores o a 450 si es inalámbrica, como la WiFi
que utiliza el estándar IEEE 802.11.
•CAN (Campus Area Network, Red de Área Campus) sus dimensiones son superiores a
las de una LAN, pero tienen la misma tecnología.
•MAN (Metropolitan Area Network, Red de Área Metropolitana) su dimensión oscila
entre 1 y 7 Kms., puede llegar a decenas de Kms. con repetidores. Las tecnologías se
conocen como banda ancha.
•WAN (Wide Area Network, Red de Área Mundial) es la red global que interconecta
varias redes. Tecnologías inalámbricas: vSAT, 2G, 3G y 4G.

↑ Tipos de redes.
Redes locales de datos
4. Tipos de redes de datos

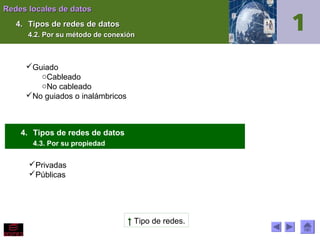

4.2. Por su método de conexión

Guiado
oCableado
oNo cableado
No guiados o inalámbricos

4. Tipos de redes de datos
4.3. Por su propiedad

Privadas
Públicas

↑ Tipo de redes.
Redes locales de datos
4. Tipos de redes de datos

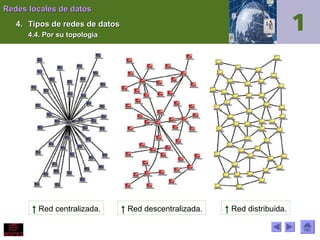

4.4. Por su topología

↑ Red centralizada.

↑ Red descentralizada.

↑ Red distribuida.
Redes locales de datos
4. Tipos de redes de datos
4.7. Por su relación funcional

↑ Red P2P.
Punto a punto

↑ Red cliente-servidor.
Redes locales de datos
5. Elementos de red

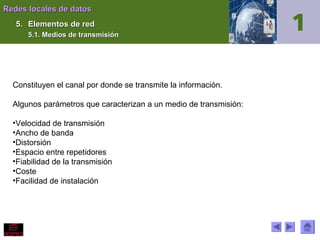

5.1. Medios de transmisión

Constituyen el canal por donde se transmite la información.
Algunos parámetros que caracterizan a un medio de transmisión:
•Velocidad de transmisión
•Ancho de banda
•Distorsión
•Espacio entre repetidores
•Fiabilidad de la transmisión
•Coste
•Facilidad de instalación
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

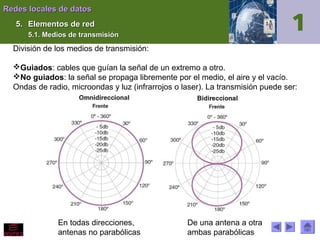

División de los medios de transmisión:
Guiados: cables que guían la señal de un extremo a otro.
No guiados: la señal se propaga libremente por el medio, el aire y el vacío.
Ondas de radio, microondas y luz (infrarrojos o laser). La transmisión puede ser:

En todas direcciones,
antenas no parabólicas

De una antena a otra
ambas parabólicas
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

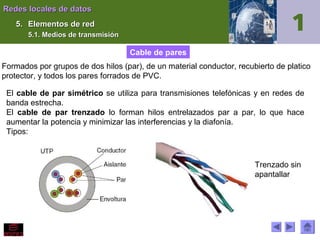

Cable de pares
Formados por grupos de dos hilos (par), de un material conductor, recubierto de platico
protector, y todos los pares forrados de PVC.
El cable de par simétrico se utiliza para transmisiones telefónicas y en redes de
banda estrecha.
El cable de par trenzado lo forman hilos entrelazados par a par, lo que hace
aumentar la potencia y minimizar las interferencias y la diafonía.
Tipos:

Trenzado sin
apantallar

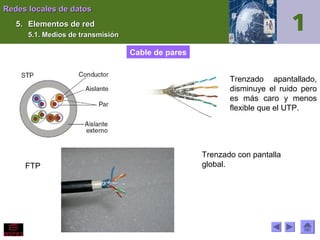

Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

Cable de pares
Trenzado apantallado,
disminuye el ruido pero
es más caro y menos
flexible que el UTP.

FTP

Trenzado con pantalla
global.
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

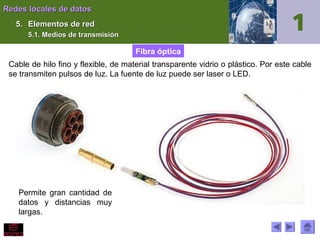

Fibra óptica
Cable de hilo fino y flexible, de material transparente vidrio o plástico. Por este cable
se transmiten pulsos de luz. La fuente de luz puede ser laser o LED.

Permite gran cantidad de
datos y distancias muy
largas.
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

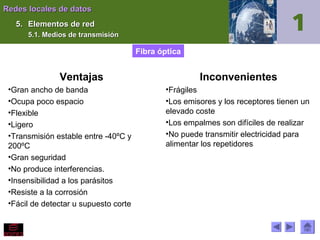

Fibra óptica

Ventajas
•Gran ancho de banda
•Ocupa poco espacio
•Flexible
•Ligero
•Transmisión estable entre -40ºC y
200ºC
•Gran seguridad
•No produce interferencias.
•Insensibilidad a los parásitos
•Resiste a la corrosión
•Fácil de detectar u supuesto corte

Inconvenientes
•Frágiles
•Los emisores y los receptores tienen un
elevado coste
•Los empalmes son difíciles de realizar
•No puede transmitir electricidad para
alimentar los repetidores
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

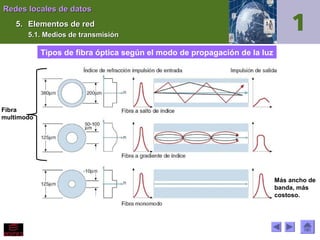

Tipos de fibra óptica según el modo de propagación de la luz

Fibra
multimodo

Más ancho de
banda, más
costoso.
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

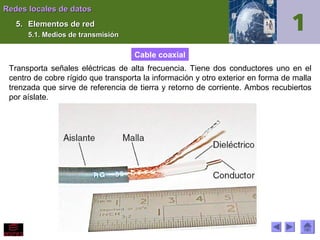

Cable coaxial
Transporta señales eléctricas de alta frecuencia. Tiene dos conductores uno en el
centro de cobre rígido que transporta la información y otro exterior en forma de malla
trenzada que sirve de referencia de tierra y retorno de corriente. Ambos recubiertos
por aíslate.
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

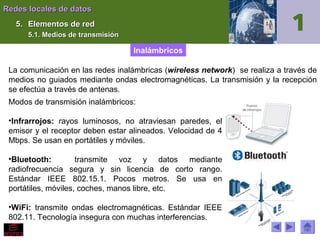

Inalámbricos
La comunicación en las redes inalámbricas (wireless network) se realiza a través de
medios no guiados mediante ondas electromagnéticas. La transmisión y la recepción
se efectúa a través de antenas.
Modos de transmisión inalámbricos:
•Infrarrojos: rayos luminosos, no atraviesan paredes, el
emisor y el receptor deben estar alineados. Velocidad de 4
Mbps. Se usan en portátiles y móviles.
•Bluetooth:
transmite voz y datos mediante
radiofrecuencia segura y sin licencia de corto rango.
Estándar IEEE 802.15.1. Pocos metros. Se usa en
portátiles, móviles, coches, manos libre, etc.
•WiFi: transmite ondas electromagnéticas. Estándar IEEE
802.11. Tecnología insegura con muchas interferencias.
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

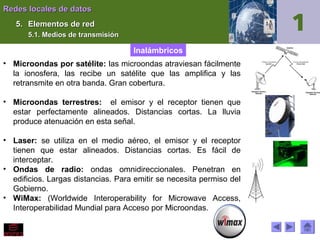

Inalámbricos
• Microondas por satélite: las microondas atraviesan fácilmente
la ionosfera, las recibe un satélite que las amplifica y las
retransmite en otra banda. Gran cobertura.
• Microondas terrestres: el emisor y el receptor tienen que
estar perfectamente alineados. Distancias cortas. La lluvia
produce atenuación en esta señal.
• Laser: se utiliza en el medio aéreo, el emisor y el receptor
tienen que estar alineados. Distancias cortas. Es fácil de
interceptar.
• Ondas de radio: ondas omnidireccionales. Penetran en
edificios. Largas distancias. Para emitir se necesita permiso del
Gobierno.
• WiMax: (Worldwide Interoperability for Microwave Access,
Interoperabilidad Mundial para Acceso por Microondas.
Redes locales de datos
5. Elementos de red
5.1. Medios de transmisión

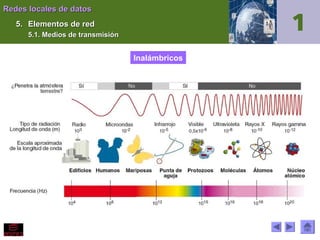

Inalámbricos
Redes locales de datos
5. Elementos de red
5.2. Conectar redes

Conexión de redes de cable
Los cables beben conectarse entre sí, o los equipos informáticos o a los dispositivos de
interconexión.
Conectores para los cables de par
Redes locales de datos
5. Elementos de red
5.2. Conectar redes

Conexión de redes de cable

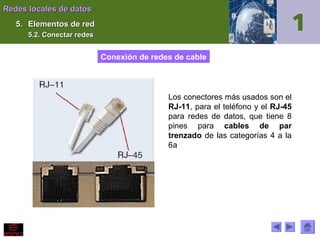

Los conectores más usados son el
RJ-11, para el teléfono y el RJ-45
para redes de datos, que tiene 8
pines para cables de par
trenzado de las categorías 4 a la
6a
Redes locales de datos
5. Elementos de red
5.2. Conectar redes

Conexión de redes de cable

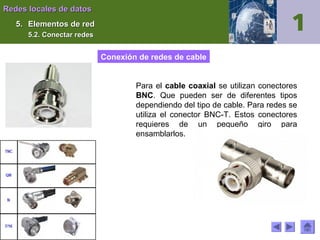

Para el cable coaxial se utilizan conectores
BNC. Que pueden ser de diferentes tipos
dependiendo del tipo de cable. Para redes se
utiliza el conector BNC-T. Estos conectores
requieres de un pequeño giro para
ensamblarlos.
Redes locales de datos
5. Elementos de red
5.2. Conectar redes

Conexión de redes de cable
Conectores DB, se utilizar para crear una red entre dos ordenadores.
Redes locales de datos
5. Elementos de red
5.2. Conectar redes

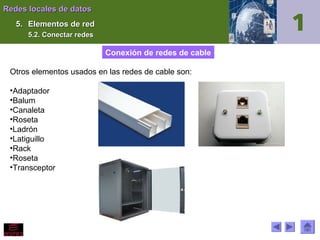

Conexión de redes de cable
Otros elementos usados en las redes de cable son:
•Adaptador
•Balum
•Canaleta
•Roseta
•Ladrón
•Latiguillo
•Rack
•Roseta
•Transceptor
Redes locales de datos
5. Elementos de red
5.2. Conectar redes

Conexión de redes de fibra
Redes datos y
telecomunicaciones

Para alta
densidad de
datos

O MIC para redes de
datos

← Conectores de
fibra óptica. →

Para redes tipo LAN

Para alta densidad
de datos
O BFOC para
edificios
Redes locales de datos
5. Elementos de red
5.2. Conectar redes

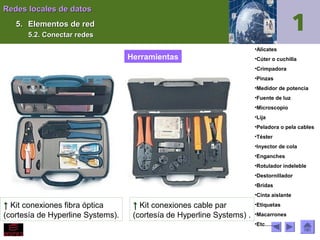

Herramientas

•Alicates
•Cúter o cuchilla
•Crimpadora
•Pinzas
•Medidor de potencia
•Fuente de luz
•Microscopio
•Lija
•Peladora o pela cables
•Téster
•Inyector de cola
•Enganches
•Rotulador indeleble
•Destornillador
•Bridas
•Cinta aislante

↑ Kit conexiones fibra óptica

↑ Kit conexiones cable par

•Etiquetas

(cortesía de Hyperline Systems).

(cortesía de Hyperline Systems) .

•Macarrones
•Etc…….
Redes locales de datos
5. Elementos de red
5.3. Otros dispositivos

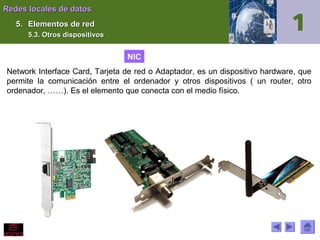

NIC
Network Interface Card, Tarjeta de red o Adaptador, es un dispositivo hardware, que
permite la comunicación entre el ordenador y otros dispositivos ( un router, otro
ordenador, ……). Es el elemento que conecta con el medio físico.
Redes locales de datos
5. Elementos de red
5.3. Otros dispositivos

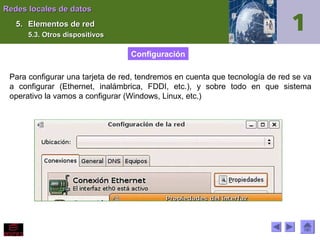

Configuración
Para configurar una tarjeta de red, tendremos en cuenta que tecnología de red se va
a configurar (Ethernet, inalámbrica, FDDI, etc.), y sobre todo en que sistema
operativo la vamos a configurar (Windows, Linux, etc.)
Redes locales de datos
5. Elementos de red

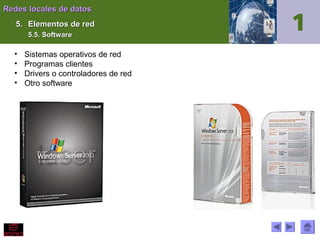

5.5. Software

•
•
•
•

Sistemas operativos de red
Programas clientes
Drivers o controladores de red
Otro software
Redes locales de datos
6. Topologías de red
6.1. Bus

Ventajas:
•Fácil implementación

Desventajas:
•Limitación del numero de equipos
•Elevada tasa de colisión
•Si falla un nodo, falla toda la red
•Ocupa mucho espacio
Redes locales de datos
6. Topologías de red

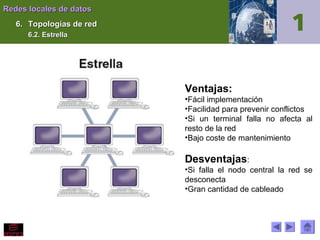

6.2. Estrella

Ventajas:
•Fácil implementación
•Facilidad para prevenir conflictos
•Si un terminal falla no afecta al
resto de la red
•Bajo coste de mantenimiento

Desventajas:
•Si falla el nodo central la red se
desconecta
•Gran cantidad de cableado
Redes locales de datos
6. Topologías de red
6.3. Anillo
Redes locales de datos
6. Topologías de red
6.4. Otras
Redes locales de datos
6. Topologías de red
6.5. Mixta

→ Red con topología mixta.
Redes locales de datos
7. Arquitecturas de red

7.1. Arquitectura OSI
El modelo de interconexión de sistemas abiertos (ISO/IEC 7498-1), también
llamado OSI (en inglés, Open System Interconnection) es el modelo de red teórico,
que fue creado por la ISO en el año 1980. Es un marco de referencia para la
definición de arquitecturas en la interconexión de los sistemas de comunicaciones.
Se basa en un sistema de capas.

7.2. Arquitectura TCP/IP
Es la arquitectura de capas más usada, ya que se usa en modelos UNIX y es la
base de Internet. Ventajas:
•Conecta distintos tipos y topologías de redes.
•Es bastante tolerante a fallos.
•Es independiente de los fabricantes.
Redes locales de datos
7. Arquitecturas de red
7.2. Arquitectura TCP/IP

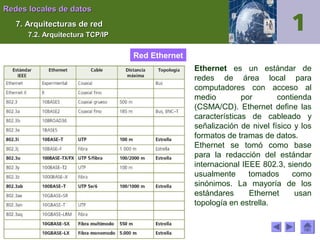

Red Ethernet
Ethernet es un estándar de
redes de área local para
computadores con acceso al
medio
por
contienda
(CSMA/CD). Ethernet define las
características de cableado y
señalización de nivel físico y los
formatos de tramas de datos.
Ethernet se tomó como base
para la redacción del estándar
internacional IEEE 802.3, siendo
usualmente
tomados
como
sinónimos. La mayoría de los
estándares
Ethernet
usan
topología en estrella.
Redes locales de datos

PRÁCTICA PROFESIONAL
Identificación y clasificación de una red
Redes locales de datos

PRÁCTICA PROFESIONAL
Identificación y clasificación de una red
Redes locales de datos

EN RESUMEN
Redes locales de datos

Índice del libro

Ud1 redes locales

  • 1.
    Redes locales dedatos Índice del libro
  • 2.
    Redes locales dedatos 1. Introducción a las redes 2. Características de las redes de datos 2.1. 2.2. 3. Características Ventajas e inconvenientes Funcionamiento de las redes de datos 3.1. Familias de protocolos 3.2. Capas 3.3. Interfaz 3.4. Arquitectura de red 3.5. Sistemas abiertos Índice del libro
  • 3.
    Redes locales dedatos 4. Tipos de redes de datos 4.1. 4.2. Por su método de conexión 4.3. Por su propiedad 4.4. Por su topología 4.5. Por la dirección de transmisión 4.6. Por el tipo de canal inalámbrico 4.7. Por su relación funcional 4.8. 5. Por extensión Otros tipos Elementos de red 5.1. Medios de transmisión 5.2. Conectar redes 5.3. Otros dispositivos 5.4. Nodos 5.5. Software Índice del libro
  • 4.
    Redes locales dedatos 6. Topologías de red 6.1. 6.2. Estrella 6.3. Anillo 6.4. Otras 6.5. 7. Bus Mixta Arquitecturas de red 7.1. Arquitectura OSI 7.2. Arquitectura TCP/IP PRÁCTICA PROFESIONAL • Identificación y clasificación de una red EN RESUMEN Índice del libro
  • 5.
    Redes locales dedatos 1. Introducción a las redes Redes de comunicaciones: elementos interconectados que trabajan conjuntamente para que nos comuniquemos. Canal ↑ Elementos de la Cadena comunicacional.
  • 6.
    Redes locales dedatos 1. Introducción a las redes ↓ Ejemplos de palabras según el sistema operativo: ↓ Ejemplo de codificación de la letra A en distintos códigos: Dato es la mínima unidad de comunicación que no tiene significado. Información es la mínima unidad de comunicación que tiene significado.
  • 7.
    Redes locales dedatos 2. Características de las redes de datos 2.1. Características → Red de datos: conjunto de sistemas informáticos interconectados entre sí que comparten recursos, incrementando así la eficiencia de los procesos. Compartimos en la red de datos: •Datos •Recursos •Servicios
  • 8.
    Redes locales dedatos 2.2. Ventajas e inconvenientes  Ventajas: Eficiencia Economía Comunicación Procesamiento distribuido Modular Disponibilidad Movilidad  Inconvenientes: Incompatibilidad entre aplicaciones Complicada labor del administrador de la red Inseguridad
  • 9.
    Redes locales dedatos 3. Funcionamiento de las redes de datos Las redes de ordenadores funcionan comunicando unos dispositivos con otros, a través de un canal o medio, por donde transmiten los datos, usando unas reglas acordadas con anterioridad (Protocolos). Dispositivos de una red: Terminal Servidor Periférico
  • 10.
    Redes locales dedatos 3. Funcionamiento de las redes de datos Suele ser un cliente ↑ Servidor (cortesía de Sun). • • • • Función de impresión Función de comunicación Función de aplicación Otras ↑ Terminales.
  • 11.
    Redes locales dedatos 3. Funcionamiento de las redes de datos Periféricos ↑ Impresora. ↑ Fax.
  • 12.
    Redes locales dedatos 3. Funcionamiento de las redes de datos Organismos de estandarización de redes y protocolos: ↑ http://www.ansi.org ↑ http://www.icann.org/tr/spanish.html ↑ http://www.iec.ch ↑ http://www.ieee.org
  • 13.
    Redes locales dedatos 3. Funcionamiento de las redes de datos ↑ http://www.isc.org ↑ http://www.ietf.org ↑ http://www.itu.int ↑ http://www.iso.org ↑ http://www.opengroup.org
  • 14.
    Redes locales dedatos 3. Funcionamiento de las redes de datos 3.1. Familias de protocolos Cada fabricante usa una familia de protocolos que difieren un poco del modelo OSI, pero desde que apareció Internet la mayoría de las redes de datos usan la familia TCP/IP por compatibilidad, universalidad, modularidad, etc. NetBEUI AppleTal NetWare
  • 15.
    Redes locales dedatos 3. Funcionamiento de las redes de datos 3.1. Familias de protocolos TCP/IP La familia de protocolos TCP/IP son ya una norma de facto por se la base de Internet, actualmente todos los sistemas operativos llevan este protocolo. ↑ ARPAnet 1974.
  • 16.
    Redes locales dedatos 3. Funcionamiento de las redes de datos 3.5. Sistemas abiertos Sistemas informáticos que proporcionan una combinación de interoperabilidad, portabilidad y uso de estándares abiertos.
  • 17.
    Redes locales dedatos 4. Tipos de redes de datos 4.1. Por extensión ↑ Tipos de redes.
  • 18.
    Redes locales dedatos 4. Tipos de redes de datos 4.1. Por extensión •PAN (Personal Area Network, Red de Área Personal) para interconexión de periféricos. Estándares: bluetooth, infrarrojos IEEE 802.15, DBT-120 (permite conectar un terminal a sus periféricos mediante un cable USB tipo A). •LAN (Local Area Network, Red de Área Local) suele situarse en el mismo edificio o entornos de 200m, llega a 1Km con repetidores o a 450 si es inalámbrica, como la WiFi que utiliza el estándar IEEE 802.11. •CAN (Campus Area Network, Red de Área Campus) sus dimensiones son superiores a las de una LAN, pero tienen la misma tecnología. •MAN (Metropolitan Area Network, Red de Área Metropolitana) su dimensión oscila entre 1 y 7 Kms., puede llegar a decenas de Kms. con repetidores. Las tecnologías se conocen como banda ancha. •WAN (Wide Area Network, Red de Área Mundial) es la red global que interconecta varias redes. Tecnologías inalámbricas: vSAT, 2G, 3G y 4G. ↑ Tipos de redes.
  • 19.
    Redes locales dedatos 4. Tipos de redes de datos 4.2. Por su método de conexión Guiado oCableado oNo cableado No guiados o inalámbricos 4. Tipos de redes de datos 4.3. Por su propiedad Privadas Públicas ↑ Tipo de redes.
  • 20.
    Redes locales dedatos 4. Tipos de redes de datos 4.4. Por su topología ↑ Red centralizada. ↑ Red descentralizada. ↑ Red distribuida.
  • 21.
    Redes locales dedatos 4. Tipos de redes de datos 4.7. Por su relación funcional ↑ Red P2P. Punto a punto ↑ Red cliente-servidor.
  • 22.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Constituyen el canal por donde se transmite la información. Algunos parámetros que caracterizan a un medio de transmisión: •Velocidad de transmisión •Ancho de banda •Distorsión •Espacio entre repetidores •Fiabilidad de la transmisión •Coste •Facilidad de instalación
  • 23.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión División de los medios de transmisión: Guiados: cables que guían la señal de un extremo a otro. No guiados: la señal se propaga libremente por el medio, el aire y el vacío. Ondas de radio, microondas y luz (infrarrojos o laser). La transmisión puede ser: En todas direcciones, antenas no parabólicas De una antena a otra ambas parabólicas
  • 24.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Cable de pares Formados por grupos de dos hilos (par), de un material conductor, recubierto de platico protector, y todos los pares forrados de PVC. El cable de par simétrico se utiliza para transmisiones telefónicas y en redes de banda estrecha. El cable de par trenzado lo forman hilos entrelazados par a par, lo que hace aumentar la potencia y minimizar las interferencias y la diafonía. Tipos: Trenzado sin apantallar
  • 25.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Cable de pares Trenzado apantallado, disminuye el ruido pero es más caro y menos flexible que el UTP. FTP Trenzado con pantalla global.
  • 26.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Fibra óptica Cable de hilo fino y flexible, de material transparente vidrio o plástico. Por este cable se transmiten pulsos de luz. La fuente de luz puede ser laser o LED. Permite gran cantidad de datos y distancias muy largas.
  • 27.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Fibra óptica Ventajas •Gran ancho de banda •Ocupa poco espacio •Flexible •Ligero •Transmisión estable entre -40ºC y 200ºC •Gran seguridad •No produce interferencias. •Insensibilidad a los parásitos •Resiste a la corrosión •Fácil de detectar u supuesto corte Inconvenientes •Frágiles •Los emisores y los receptores tienen un elevado coste •Los empalmes son difíciles de realizar •No puede transmitir electricidad para alimentar los repetidores
  • 28.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Tipos de fibra óptica según el modo de propagación de la luz Fibra multimodo Más ancho de banda, más costoso.
  • 29.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Cable coaxial Transporta señales eléctricas de alta frecuencia. Tiene dos conductores uno en el centro de cobre rígido que transporta la información y otro exterior en forma de malla trenzada que sirve de referencia de tierra y retorno de corriente. Ambos recubiertos por aíslate.
  • 30.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Inalámbricos La comunicación en las redes inalámbricas (wireless network) se realiza a través de medios no guiados mediante ondas electromagnéticas. La transmisión y la recepción se efectúa a través de antenas. Modos de transmisión inalámbricos: •Infrarrojos: rayos luminosos, no atraviesan paredes, el emisor y el receptor deben estar alineados. Velocidad de 4 Mbps. Se usan en portátiles y móviles. •Bluetooth: transmite voz y datos mediante radiofrecuencia segura y sin licencia de corto rango. Estándar IEEE 802.15.1. Pocos metros. Se usa en portátiles, móviles, coches, manos libre, etc. •WiFi: transmite ondas electromagnéticas. Estándar IEEE 802.11. Tecnología insegura con muchas interferencias.
  • 31.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Inalámbricos • Microondas por satélite: las microondas atraviesan fácilmente la ionosfera, las recibe un satélite que las amplifica y las retransmite en otra banda. Gran cobertura. • Microondas terrestres: el emisor y el receptor tienen que estar perfectamente alineados. Distancias cortas. La lluvia produce atenuación en esta señal. • Laser: se utiliza en el medio aéreo, el emisor y el receptor tienen que estar alineados. Distancias cortas. Es fácil de interceptar. • Ondas de radio: ondas omnidireccionales. Penetran en edificios. Largas distancias. Para emitir se necesita permiso del Gobierno. • WiMax: (Worldwide Interoperability for Microwave Access, Interoperabilidad Mundial para Acceso por Microondas.
  • 32.
    Redes locales dedatos 5. Elementos de red 5.1. Medios de transmisión Inalámbricos
  • 33.
    Redes locales dedatos 5. Elementos de red 5.2. Conectar redes Conexión de redes de cable Los cables beben conectarse entre sí, o los equipos informáticos o a los dispositivos de interconexión. Conectores para los cables de par
  • 34.
    Redes locales dedatos 5. Elementos de red 5.2. Conectar redes Conexión de redes de cable Los conectores más usados son el RJ-11, para el teléfono y el RJ-45 para redes de datos, que tiene 8 pines para cables de par trenzado de las categorías 4 a la 6a
  • 35.
    Redes locales dedatos 5. Elementos de red 5.2. Conectar redes Conexión de redes de cable Para el cable coaxial se utilizan conectores BNC. Que pueden ser de diferentes tipos dependiendo del tipo de cable. Para redes se utiliza el conector BNC-T. Estos conectores requieres de un pequeño giro para ensamblarlos.
  • 36.
    Redes locales dedatos 5. Elementos de red 5.2. Conectar redes Conexión de redes de cable Conectores DB, se utilizar para crear una red entre dos ordenadores.
  • 37.
    Redes locales dedatos 5. Elementos de red 5.2. Conectar redes Conexión de redes de cable Otros elementos usados en las redes de cable son: •Adaptador •Balum •Canaleta •Roseta •Ladrón •Latiguillo •Rack •Roseta •Transceptor
  • 38.
    Redes locales dedatos 5. Elementos de red 5.2. Conectar redes Conexión de redes de fibra Redes datos y telecomunicaciones Para alta densidad de datos O MIC para redes de datos ← Conectores de fibra óptica. → Para redes tipo LAN Para alta densidad de datos O BFOC para edificios
  • 39.
    Redes locales dedatos 5. Elementos de red 5.2. Conectar redes Herramientas •Alicates •Cúter o cuchilla •Crimpadora •Pinzas •Medidor de potencia •Fuente de luz •Microscopio •Lija •Peladora o pela cables •Téster •Inyector de cola •Enganches •Rotulador indeleble •Destornillador •Bridas •Cinta aislante ↑ Kit conexiones fibra óptica ↑ Kit conexiones cable par •Etiquetas (cortesía de Hyperline Systems). (cortesía de Hyperline Systems) . •Macarrones •Etc…….
  • 40.
    Redes locales dedatos 5. Elementos de red 5.3. Otros dispositivos NIC Network Interface Card, Tarjeta de red o Adaptador, es un dispositivo hardware, que permite la comunicación entre el ordenador y otros dispositivos ( un router, otro ordenador, ……). Es el elemento que conecta con el medio físico.
  • 41.
    Redes locales dedatos 5. Elementos de red 5.3. Otros dispositivos Configuración Para configurar una tarjeta de red, tendremos en cuenta que tecnología de red se va a configurar (Ethernet, inalámbrica, FDDI, etc.), y sobre todo en que sistema operativo la vamos a configurar (Windows, Linux, etc.)
  • 42.
    Redes locales dedatos 5. Elementos de red 5.5. Software • • • • Sistemas operativos de red Programas clientes Drivers o controladores de red Otro software
  • 43.
    Redes locales dedatos 6. Topologías de red 6.1. Bus Ventajas: •Fácil implementación Desventajas: •Limitación del numero de equipos •Elevada tasa de colisión •Si falla un nodo, falla toda la red •Ocupa mucho espacio
  • 44.
    Redes locales dedatos 6. Topologías de red 6.2. Estrella Ventajas: •Fácil implementación •Facilidad para prevenir conflictos •Si un terminal falla no afecta al resto de la red •Bajo coste de mantenimiento Desventajas: •Si falla el nodo central la red se desconecta •Gran cantidad de cableado
  • 45.
    Redes locales dedatos 6. Topologías de red 6.3. Anillo
  • 46.
    Redes locales dedatos 6. Topologías de red 6.4. Otras
  • 47.
    Redes locales dedatos 6. Topologías de red 6.5. Mixta → Red con topología mixta.
  • 48.
    Redes locales dedatos 7. Arquitecturas de red 7.1. Arquitectura OSI El modelo de interconexión de sistemas abiertos (ISO/IEC 7498-1), también llamado OSI (en inglés, Open System Interconnection) es el modelo de red teórico, que fue creado por la ISO en el año 1980. Es un marco de referencia para la definición de arquitecturas en la interconexión de los sistemas de comunicaciones. Se basa en un sistema de capas. 7.2. Arquitectura TCP/IP Es la arquitectura de capas más usada, ya que se usa en modelos UNIX y es la base de Internet. Ventajas: •Conecta distintos tipos y topologías de redes. •Es bastante tolerante a fallos. •Es independiente de los fabricantes.
  • 49.
    Redes locales dedatos 7. Arquitecturas de red 7.2. Arquitectura TCP/IP Red Ethernet Ethernet es un estándar de redes de área local para computadores con acceso al medio por contienda (CSMA/CD). Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos. Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3, siendo usualmente tomados como sinónimos. La mayoría de los estándares Ethernet usan topología en estrella.
  • 50.
    Redes locales dedatos PRÁCTICA PROFESIONAL Identificación y clasificación de una red
  • 51.
    Redes locales dedatos PRÁCTICA PROFESIONAL Identificación y clasificación de una red
  • 52.
    Redes locales dedatos EN RESUMEN
  • 53.
    Redes locales dedatos Índice del libro
