2. Interconexión de equiposInterconexión de equipos
1. Adaptadores para red cableada
1.1. Implementación del plan de montaje lógico de la red
1.2. Adaptadores de red en sistemas microinformáticos
1.3. Adaptadores de red. Características
2. Dispositivos de interconexión de redes
2.1. Puente
2.2. Concentradores
2.3. Router
2.4. Módem
2.5. Conmutador
2.6. VLAN
3. Segmentación de redes
3.1. Dirección IP
3.2. Máscara de red

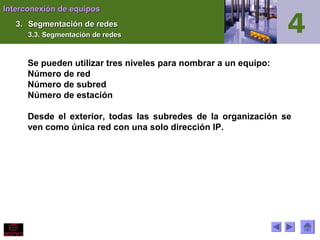

3.3. Segmentación de redes Índice del libro
3. Interconexión de equiposInterconexión de equipos
4. Adaptadores para redes inalámbricas
4.1. Características funcionales de las redes inalámbricas

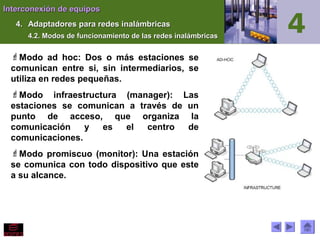

4.2. Modos de funcionamiento de las redes inalámbricas
4.3. Adaptadores inalámbricos
4.4. Estudio de viabilidad de un enlace
5. Dispositivos de interconexión de redes inalámbricas
5.1. Recomendaciones para la ubicación
5.2. Cobertura
6. Redes mixtas
PRÁCTICAPRÁCTICA PROFESIONAL 1PROFESIONAL 1
• Montaje de una red. Interpretación del plan de montaje lógico de red
PRÁCTICAPRÁCTICA PROFESIONAL 2PROFESIONAL 2
• Montaje de una red. Adaptadores de red
PRÁCTICAPRÁCTICA PROFESIONAL 3PROFESIONAL 3

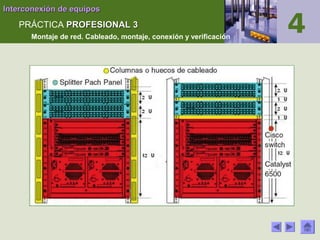

• Montaje de red. Cableado, montaje, conexión y verificación
EN RESUMEN Índice del libro
4. Interconexión de equiposInterconexión de equipos
1.1. Adaptadores para red cableadaAdaptadores para red cableada
1.1. Implementación del plan de montaje lógico de la red1.1. Implementación del plan de montaje lógico de la red
Diseño Lógico y Diseño Físico
El diseño lógico define la arquitectura de la red, mientras el
diseño físico establece el detalle de los componentes y
configuraciones.
Dichos diseños tienen que crearse en función de las necesidades tanto
actuales como previsibles de la empresa (se debe contar con las
necesidades futuras en unos 10 años), con el objetivo de obtener el
mayor rendimiento de la red y el retorno de la inversión en cuanto sea
posible.
5. Interconexión de equiposInterconexión de equipos
1.1. Adaptadores para red cableadaAdaptadores para red cableada
1.2. Adaptadores de red en sistemas microinformáticos1.2. Adaptadores de red en sistemas microinformáticos
↑↑ Tarjeta de red.
Dentro del diseño físico debemos
tener en cuenta el adaptador de
red. El más común es la tarjeta de
res o NIC.
Existen varios tipos de tarjetas de
red.
Todas las tarjetas de red tienen un identificados numérico único de
48 bits en hexadecimal llamado dirección MAC (Media Access
Control), es la dirección física o dirección de hardware.
Este código se forma por 6 pares de dígitos en hexadecimal
separados por dos puntos (:), los tres primeros corresponden al
fabricante y el resto al número de serie. Las direcciones MAC son
administradas por el IEEE.
AA:HD:34:CE:25:5A
6. Interconexión de equiposInterconexión de equipos
1.1. Adaptadores para red cableadaAdaptadores para red cableada
1.2. Adaptadores de red en sistemas microinformáticos1.2. Adaptadores de red en sistemas microinformáticos
7. Interconexión de equiposInterconexión de equipos
1.1. Adaptadores para red cableadaAdaptadores para red cableada
1.3. Adaptadores de red. Características1.3. Adaptadores de red. Características
Conexión de las tarjetas NIC:
•Integradas en la placa base: son las más comunes
en la actualidad, con uno, dos o cuatro conectores.
•PCI, PCI-x, PCI-e: para añadir más tarjetas o para
aumentar la calidad de la placa base, no se
recomienda mantenerlas en uso.
•ISA: ya en desuso.
8. Interconexión de equiposInterconexión de equipos
1.1. Adaptadores para red cableadaAdaptadores para red cableada
1.3. Adaptadores de red. Características1.3. Adaptadores de red. Características
•FIRE WIRE: en desuso.
•USB: no son aconsejables, ya que consumen muchos recursos
del ordenador.
•PCMCIA: aún existen en algunos portátiles
antiguos.
9. Interconexión de equiposInterconexión de equipos
1.1. Adaptadores para red cableadaAdaptadores para red cableada
1.3. Adaptadores de red. Características1.3. Adaptadores de red. Características
↑↑ Tarjeta de red NIC (Es cortesía de LG).
Velocidades de las NIC:
•Mb: 10,11, 56, 100, 200, 300, 512 o
600.
•Gb: 1, 5, 10, 13, 40, 50, 80,100, 160 o
300.
•Tb: 1, 5, 10, 50 o 100.
•Mixtos: 10, 10/100, 10/100/1000, etc.
10. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
Para redes cableadas:
•Switch
•Router
Para redes inalámbricas o mixtas:
•Router/Punto de acceso
11. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.1. Puente2.1. Puente
Bridge, networking bridging.
Une redes con distintas topologías y protocolos.
Los puentes usan una tabla con las direcciones MAC de los equipos
y su red asociada, cuando reciben un mensaje para una red lo
reenvían en la dirección adecuada.
Disminuyen el trafico ya que por ellos solo pasaran los mensajes que
van de un segmento a otro y no los que deben quedarse en una de
las redes.
Disminuyen el trafico y evitan la saturación.
Los puentes cumplen con
la norma IEEE 802
12. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.1. Puente2.1. Puente
Según las redes que conectan, pueden ser:
•Locales
•Remotos
13. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.2. Concentradores2.2. Concentradores
Pueden tener 4, 8 o 16 puertos para
conectar los equipos y un puerto Uplink
para conectar varios hubs.
Algunos dispositivos disponen de un
botón crossover que convierten los
puertos normales en puertos Uplink.
Podemos conectar concentradores en
cascada y en estrella.
Un concentrador o hub, es un dispositivo que permite centralizar el
cableado de una red y poder ampliarla. Esto significa que dicho
dispositivo recibe una señal y repite esta señal emitiéndola por sus
diferentes puertos. En la actualidad, la tarea de los concentradores la
realizan los conmutadores o switchs.
14. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.3. Router2.3. Router
↑↑ Router (cortesía de Linksys).
El funcionamiento básico de un router (en español 'enrutador' o
'encaminador'), como se deduce de su nombre, consiste en enviar los
paquetes de red por el camino o ruta más adecuada en cada momento.
Para ello almacena los paquetes recibidos y procesa la información de
origen y destino que poseen. En base a esta información lo reenvían a
otro enrutador o al host final en una actividad que se denomina
'encaminamiento'.
15. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.3. Router2.3. Router
↑↑ Símbolo de router.
↑↑ Core router.
16. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.3. Router2.3. Router

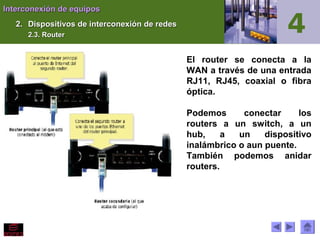

El router se conecta a la
WAN a través de una entrada
RJ11, RJ45, coaxial o fibra
óptica.
Podemos conectar los
routers a un switch, a un
hub, a un dispositivo
inalámbrico o aun puente.
También podemos anidar
routers.
17. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.4. Módem2.4. Módem
Módem (modulator demodulator) es el dispositivo que convierte las
señales digitales en analógicas (modulación) y viceversa
(demodulación), permitiendo la comunicación entre computadoras a
través de la línea telefónica.
Puede estar integrado en la placa base o ser
un elemento externo, lo podemos reconocer
por el conector RJ11.
18. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.5. Conmutador2.5. Conmutador
El conmutadoconmutador (switch) envía los paquetes a un equipo
destino concreto.
Une dispositivos en una topología en
estrella
Dado que funcionan como
un filtro en la red, mejoran
el rendimiento y evitan la
saturación de la red.
19. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.5. Conmutador2.5. Conmutador
↑↑ Switch de escritorio ↑↑ Rack.
20. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.5. Conmutador2.5. Conmutador
↑↑ Rail DIN.
↑↑ Chasis.
21. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.6. VLAN2.6. VLAN
Una VLAN (acrónimo de virtual LAN, «red de área local virtual») es
un método para crear redes lógicas independientes dentro de una
misma red física. Varias VLANs pueden coexistir en un único
conmutador físico o en una única red física. Son útiles para reducir
el tráfico de la red y ayudan en la administración de la red,
separando segmentos lógicos de una red de área local (como
departamentos de una empresa) que no deberían intercambiar datos.
22. Interconexión de equiposInterconexión de equipos
2.2. Dispositivos de interconexión de redesDispositivos de interconexión de redes
2.6. VLAN2.6. VLAN
23. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
3.1. Dirección IP3.1. Dirección IP
Una dirección IP es un código que identifica como única a una
interfaz de un dispositivo dentro de una red que utilice el protocolo
TCP/IP.
Las direcciones IP de versión IPv4, están compuestas por un número
binario de 32 bits que se suele representar en decimal, éste número
se divide en cuatro octetos separados por un punto (el valor decimal
de cada octeto está comprendido entre el 0 y el 255).
24. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
3.1. Dirección IP3.1. Dirección IP
Rangos
Clase IP Rango Nº de redes Nº de estaciones
A 1.0.0.0 – 127.255.255.255 127 16.777.216
B 128.0.0.0 – 191.255.255.255 16.384 65.536
C 192.0.0.0 – 223.255.255.255 2.097.152 256
D 224.0.0.0 – 239.255.255.255 - -
E 240.0.0.0 – 247.255.255.255 - -
25. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
3.1. Dirección IP3.1. Dirección IP
Asignación de direcciones IP:
•En las LAN, se asignaran direcciones IP privadas:
•De forma manual, asignadas por el administrador.
•De forma automática, asignadas por un servidor DHCP.
•En Internet es el ICANN (Internet Corporation for Assigned Names and
Numbers) es el que distribuye las direcciones entre los ISP (proveedores
de servicios de Internet), estas son IP públicas.
26. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
3.2. Máscara de red3.2. Máscara de red
La máscara de red es una dirección IP que tiene codificada la parte
de red todos los bits a uno y la parte de interfaces todos a ceros.
También se suele representar las direcciones IP en notación decimal,
seguida de una barra inclinada hacia la derecha y el número de bits
dedicados a la red.
27. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
3.2. Máscara de red3.2. Máscara de red
Máscaras estándar (sin subredes, sin segmentar):
28. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
Direcciones de difusión o de broadcastDirecciones de difusión o de broadcast
Difusión o broadcasting es el envío de un mensaje a todos los
ordenadores que se encuentran en una red.
Para realizarlo se utilizan direcciones IPs con el número de estación
todos 1 en binario.
Tipo Máscara
Dirección de
difusión
A 255.0.0.0 X.255.255.255
B 255.255.0.0 X.X.255.255
C 255.255.255.0 X.X.X.255
29. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
3.3. Segmentación de redes3.3. Segmentación de redes
En ocasiones necesitaremos
configurar subredes, esto lo
haremos utilizando algunos bits
de los destinados a las
interfaces, incrementado los
bits a uno de la mascara de red
estándar.
Nº DE RED Nº DE ESTACIÓN
Nº DE RED Nº DE
ESTACIÓN
Nº DE
SUBRED
30. Interconexión de equiposInterconexión de equipos
3.3. Segmentación de redesSegmentación de redes
3.3. Segmentación de redes3.3. Segmentación de redes
Se pueden utilizar tres niveles para nombrar a un equipo:
Número de red
Número de subred
Número de estación
Desde el exterior, todas las subredes de la organización se
ven como única red con una solo dirección IP.
31. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
←← Esquema de una red inalámbrica
Las redes inalámbricas (wireless)
son redes sin cables, normalmente
se comunican por medios no
guiados, basándose en ondas
electromagnéticas.
La transmisión y la recepción se
efectúa a través de antenas.
Tienen muchos usos.
32. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.1. Características funcionales de las redes inalámbricas4.1. Características funcionales de las redes inalámbricas
Frecuencia: repetición de las ondas por unidad de tiempo, se mide
en hercios (Hz)
Posibilidad de roaming: facultad de decidir a que punto de acceso
conectarse.
SSID o ESSID: nombre de la red.
CHANEL: canal, deberemos elegir alguno que no este ocupado por
otras redes.
WIRELESS MODE: modo de funcionamiento de la red.
RATE: velocidad máxima de emisión, se mide en Mbps.
IP: dirección IP que puede ser automática o fija.
LA mayoría de estos parámetros ya vienen configurados por defecto,
como el algoritmo de encriptación de la contraseña (WEP, WAP,
WAP2, …..)
33. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.2. Modos de funcionamiento de las redes inalámbricas4.2. Modos de funcionamiento de las redes inalámbricas
Modo ad hoc: Dos o más estaciones se
comunican entre si, sin intermediarios, se
utiliza en redes pequeñas.
Modo infraestructura (manager): Las
estaciones se comunican a través de un
punto de acceso, que organiza la
comunicación y es el centro de
comunicaciones.
Modo promiscuo (monitor): Una estación
se comunica con todo dispositivo que este
a su alcance.
34. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.2. Modos de funcionamiento de las redes inalámbricas4.2. Modos de funcionamiento de las redes inalámbricas
Los estándares más comunes en las redes
inalámbricas son:
•IEEE 802.11, son una familia de estándares
para el Wi-Fi.
•IEEE 802.16, es el estándar de facto del
WiMax.
•IEEE 802.15 , es un grupo de trabajo
especializado en PAN.
•IEEE 802.20, para el acceso inalámbrico
móvil de banda ancha, habilita la posibilidad
de crear redes WWAN de diferentes
proveedores.
35. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.2. Modos de funcionamiento de las redes inalámbricas4.2. Modos de funcionamiento de las redes inalámbricas
↑↑ Plano de Hot Spot de Madrid (cortesía de Google Inc).
36. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.2. Modos de funcionamiento de las redes inalámbricas4.2. Modos de funcionamiento de las redes inalámbricas
→→ Marcas de las zonas Wi–Fi de
los ISP inalámbricos en España.
37. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.3. Adaptadores inalámbricos4.3. Adaptadores inalámbricos
Para seleccionar el adaptados inalámbrico,
debemos tener en cuenta las siguientes
características:
El conector. (USB, PCI …..)
La norma que soporta. (802.11, 802.15 …)
Tipo de conexión. (punto a punto ….)
Antena.
38. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.3. Adaptadores inalámbricos4.3. Adaptadores inalámbricos
↑↑ Adaptador inalámbrico (USB).
39. Interconexión de equiposInterconexión de equipos
4.4. Adaptadores para redes inalámbricasAdaptadores para redes inalámbricas
4.4. Estudio de viabilidad de un enlace4.4. Estudio de viabilidad de un enlace
El estudio de la viabilidad de un enlace es el conjunto de cálculos
relativos a todos los elementos que intervienen en la transmisión,
estos son:
•Energía efectiva emitida.
•Perdidas en la propagación.
•Sensibilidad efectiva de recepción.
Para que el enlace sea viable la suma de estos tres componentes debe
ser mayor a cero.
40. Interconexión de equiposInterconexión de equipos
5.5. Dispositivos de interconexión de redes inalámbricasDispositivos de interconexión de redes inalámbricas
5.1. Recomendaciones para la ubicación5.1. Recomendaciones para la ubicación
↑↑ Sombras y puntos muertos.
• Sombras y puntos muertos: la señal se expande
teóricamente de forma uniforme en los espacios libres, pero dentro
de los edificios, las paredes y otros obstáculos crean zonas donde
la señal no llega. Se debe colocar el dispositivo en zonas céntricas
y bien comunicadas.
41. Interconexión de equiposInterconexión de equipos
5.5. Dispositivos de interconexión de redes inalámbricasDispositivos de interconexión de redes inalámbricas
5.1. Recomendaciones para la ubicación5.1. Recomendaciones para la ubicación
↑↑ Cobertura.
• Cobertura: la señal se atenúa con la distancia, por lo que aparte
de routers inalámbricos, debemos colocar repetidores o puntos de
acceso inalámbricos (AP).
42. Interconexión de equiposInterconexión de equipos
5.5. Dispositivos de interconexión de redes inalámbricasDispositivos de interconexión de redes inalámbricas
5.1. Recomendaciones para la ubicación5.1. Recomendaciones para la ubicación
↑↑ La antena.
• La antena: lo recomendable es una antena onmidireccional
(normal) en los repetidores y unidireccional para los enlaces entra
antenas o repetidores lejanos.
43. Interconexión de equiposInterconexión de equipos
5.5. Dispositivos de interconexión de redes inalámbricasDispositivos de interconexión de redes inalámbricas
5.2. Cobertura5.2. Cobertura
↑↑ Cobertura 3G HSPA+ de Vodafone
en Madrid (cortesía de Google).
Se refiere a la zona que cubre
la antena o combinación de
ellas que tienen sus celdas
solapadas unas con otras.
La cobertura se atenúa por
motivos atmosféricos, sobre
todo la lluvia y la nieve que
absorben la señal
parcialmente.
La cobertura del satélite se
llama huella satelital.
44. Interconexión de equiposInterconexión de equipos
6.6. Redes mixtasRedes mixtas
La mayor parte de las redes actuales
mezclan tecnologías cableadas e
inalámbricas y para esto son
necesarios los dispositivos mixtos.
Internet es la red de redes allí se
mezclan todas la tecnologías.
45. Interconexión de equiposInterconexión de equipos
PRÁCTICA PROFESIONAL 1PROFESIONAL 1
Montaje de una red.
Interpretación del plan de montaje lógico de red
46. Interconexión de equiposInterconexión de equipos
PRÁCTICA PROFESIONAL 1PROFESIONAL 1
Montaje de una red.
Interpretación del plan de montaje lógico de red
Con frecuencia se cae en el error de no valorar adecuadamente el diseño cuando es uno de los servicios más estratégicos: resulta que se quiere ahorrar un poco de dinero en el diseño para después perder cantidades muy importantes en falta de rendimiento y velocidad de la red, y consecuentemente en la productividad de los usuarios, o en costes de comunicaciones.
Se debe tener en cuenta algunos aspectos importantes tanto el diseño físico como en el lógico:
Físico:
- Distancia entre los nodos o terminales hacia el conmutador.
- Realizar el cableado bajo normas y estándares de certificación.
Lógico:
- Según el tipo de arquitectura y las necesidades se implementará el diseño más factible para la empresa.
- Verificar la tecnología que se podría utilizar en la empresa, ya sea fibra óptica, microondas, satelital, cableado, entre otros.
Leer del libro pág. 142 el ejemplo de diseño lógico.
Tipos de tarjetas de red:
Según el conector externo, coaxial, RJ-45, etc.
Según la conexión, inalámbrica, cableada o mixta.
Según su montaje, de expansión o integradas en la placa base.
Según el conector interno, USB, PCMI, ISA, etc.
Según su velocidad, 10, 100, 1000Mbps, etc.
Según el equipo, PC, PDA, móvil, etc.
TAMBIÉN LLAMADA INTERFACE
Algunas tarjetas tiene un chip BOOT ROM, que permite el arranque del ordenador desde un servidor.
Actualmente una misma tarjeta puede tener 1, 2, o 4 conectores RJ-45, lo que permite conectar un ordenador a varias redes, antes esto solo se podía hacer en los servidores.
Un ordenador puede tener tantas tarjetas de red como slot libres.
Pero no se aconseja usar más de cuatro a la vez.
Las tarjetas ISA son igual a las PCI, pero más lentas.
FIRE WIRE, sobrevive para la multimedia, en especial para el video. El nombre técnico de la interfaz de conexión FireWire es IEEE 1394. Lo que significa que es una interfaz estándar de entrada y salida de datos en serie, o dicho de otra manera, es un puerto en el que se puede conectar un cable y por medio de él se pueden intercambiar datos ente dispositivos electrónicos.
Una interfaz FireWire es algo muy similar a una entrada USB, solamente que en este caso, la transferencia de datos es un poco menos veloz (400Mbps) y la tasa de intercambio de información es más estable.
Las tarjetas USB, se deben usar de forma eventual, por desconfiguración, virus, etc.
Explicar para lo que sirven los dispositivos de interconexión.
En la actualidad muchos de estos dispositivos hacen varias funciones modem-router-switch.
El Switch actúa como switch y bridge y ha sustituido al hub y al bridge.
El router ha sustituido al modem y puede actuar de Gateway, de switch, modem, bridge, cortafuegos ….
El router inalámbrico además de realizar todas las funciones anteriores, actúa de punto de acceso.
Los puentes trabajan en la capa 2 del modelo OSI
Locales: enlazan redes locales cercanas, formada entre todo el conjunto una LAN
Remotos o de área extensa: se conecta un puente con otro, uniendo redes lejanas y formado todo el conjunto una CAN, MAN o WAN
Hub, están en desuso. Trabajan a baja velocidad. Reenvían todos los paquetes que reciben por todos los puertos, produciendo saturación de la red.
Trabaja en la capa física (capa 1) del modelo OSI o capa de Acceso en modelo TCP/IP.
Para conectar los equipos a los hubs necesitamos latiguillos planos.
Para conectar los hubs a los router necesitamos latiguillos planos.
Para conectar varios hubs necesitamos:
Un latiguillo plano si conectamos de un puerto de uno al puerto Uplink del otro.
Un latiguillo cruzado entre los puerto Uplink de ambos.
Un cable cruzado entre dos puertos normales.
Cada enrutador se encarga de decidir el siguiente salto en función de su tabla de reenvío o tabla de encaminamiento, la cual se genera mediante protocolos que deciden cuál es el camino más adecuado o corto.
Router o encaminador. Existen routers, routers-switch (dispositivos mixtos) de muchas tecnologías.
Trabajan en la nivel 3 o nivel de red del modelo OSI.
Existen los routers domésticos o de acceso y los routers core router o encaminados de distribución, son router grandes de gran capacidad, que permiten 16, 32, 64, 128, 1024 y 8216 conexiones a la vez, con una velocidad de hasta 140 Tbps.
Es una tecnología muy lenta, su ventaja es que no requiere abono mínimo mensual, pero si establecer llamada a un número local (o a un 901).
En si no sirven para conectarse a Internet, pero si para transmitir una señal digital por un cable de voz.
Trabajan en la capa 2 del modelo OSI, otros pueden gestionar incluso en la capa 3.
Alguno routers incluyen un switch de pocos puertos.
Trabajan utilizando las direcciones MAC.
Tipos de switch:
De escritorio: no se montan en armarios, se usan en los hogares o pequeñas oficinas.
Rack: se montan en armarios rack de 19”
Chasis: Se encuentran en armarios modulares, pero no del tamaño rack.
Rail DIN: Se montan en armarios empotrados estándar DIN, sobre raíles de 35mm, como los cuadros eléctricos de las casas.
Pueden existir varias VLAN con un mismo switch, es una forma de segmentar las redes, aunque también se pueden usar para restringir el acceso a determinados equipos.
El estándar que de las VLAN es IEEE 802. 1Q, funcionan por direcciones MAC, pero por comodidad se usa la IP.
VLAN Privada
Estos Switches lo que nos permiten realizar exactamente es agrupar una serie de bocas de conexión y aislarlas del resto, por ejemplo en un switch de 24 puertos podemos tener las siguientes VLAN:
VLAN 1: Puertos 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
VLAN 2: Puertos 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24
Podemos crear VLAN sobre WAN, VLAN sobre redes publicas, con equipos separados por decenas o cientos de kilómetros, que actúan virtualmente como una LAN., deben estar conectados por Internet o a una MAN o WAN.
Necesitamos identificar los equipos de una red de forma única, para esto nos servirán las direcciones MAC, pero en el caso de las redes Ethernet se utilizan las direcciones IP.
Todos los dispositivos que se conectan a la red tendrán una dirección IP (ordenadores: servidor, cliente …, impresoras, cámara, dispositivos de interconexión …..), una IP por cada tarjeta.
La IP será única en red.
Segmentar las redes, es crear subredes lógicas dentro de una red física, estas redes lógicas actuaran como redes independientes, con el fin de proporcionar seguridad, acelerar el tráfico, descongestionar las redes, etc.
Las direcciones IP tienen dos partes:
Un identificador de red
Un identificador de estación dentro de la red
Los ISP luego alquilan las direcciones a sus clientes.
A la última notación se la conoce cono CIDR (Classless Inter-Domain Routing)
Para saber a que red pertenece un equipo debemos conocer su dirección IP y su máscara.
P.e: si tenemos la dirección de red 192.168.0.3 y sabemos que la máscara es 255.255.255.0, podemos saber que pertenece a la red 192.168.0.0 o 192.168.0.0/24.
Se dejan igual los números de la IP que corresponden a los 255 de la mascara y el resto se ponen a cero. Se realiza un AND lógico
Dividiremos en subredes para tener unos diseños de red que se ajusten más a la realidad, para reducir el tráfico, para reducir las tablas de los encaminadores, porque cada vez que a un administrador se le quedaba pequeña la IP, debía pedir otra al NIC.
Lo normal es que la distribución de las direcciones IP en clase A, B, C, no se ajusten a la realidad de las empresas.
La división en subredes permitirán que las LAN puedan disponer de una sola dirección IP de clase B en lugar de varias de clase C o una sola dirección de clase A en lugar de varias de clase B. Como esta estructura no es visible en el exterior no se requiere comunicarlo al NIC.
Algunas antenas son internas, no son visibles.
No solamente se usan para datos, también para:
Señal de televisión
Telefonía
Seguridad (WebCam)
Sensores
Domótica
Mensáfonos (radiomensajería, buscas, etc.)
Etc.
Por la libertad que ofrecen, son las que más están proliferando.
Veremos algunos parámetros de estas redes.
FRECUENCIA: Según la frecuencia las señales se dividen en:
Ondas de radio: de 3Hz a 3 MHz, se usan en antenas parabólicas y la lluvia no influye en su transmisión.
Microondas: de 1GHz a 300 GHz.
Infrarrojos: de 300GHZ a 384 GHz.
ROAMIG: para que se pueda llevar a cabo, las celdas de cobertura se deben solapar. Esto permitirá al usuario desplazarse sin perder la cobertura.
SSID: recordamos de seguridad que debemos cambiarlo frecuentemente.
CHANEL: se aconseja 1, 4 y 9 o 6, 10 y 11.
WIRELESS MODE: algunos dispositivos solo pueden usar el estándar y otros nos dejan seleccionar el modo.
RATE: se aconseja usar la opción Auto y que sea el dispositivo el que la ajunte,
El modo promiscuo se usa para buscar redes incompatibles que estén creando interferencias, para detectar problemas, para localizar intrusos, para detectar redes ocultas, etc.
Algunas veces se utiliza la palabra modo para referirse al estándar.
La Wi-Fi Alliance, agrupa a los fabricantes y homologa productos, es muy importante utilizar productos homologados por esta organización para evitar posibles problemas e incompatibilidades.
El IEEE 802.16 para el acceso por microondas.
El IEEE 802.15.1 es el Bluetooth.
En el contexto de las comunicaciones inalámbricas, un hotspot («punto caliente») es un lugar que ofrece acceso a Internet a través de una red inalámbrica y un enrutador conectado a un proveedor de servicios de Internet.
Usualmente, los "hotspots" son zonas de alta demanda de tráfico, y que por tanto el dimensionamiento de su cobertura está condicionado a cubrir esta demanda por parte de un punto de acceso o varios, y de este modo proporcionar servicios de red a través de un proveedor de servicios de Internet Inalámbrico (WISP). Los hotspots se encuentran en lugares públicos, como aeropuertos, bibliotecas, centros de convenciones, cafeterías, hoteles, etcétera. Este servicio se puede cubrir mediante Wi-Fi y permite mantenerse conectado a Internet en lugares públicos. Puede brindarse de manera gratuita o pagando una suma que depende del proveedor.
Referente a la antena, se debe tener en cuenta:
El alcance
Si emite de forma unidireccional o bidireccional.
Si la antena es simple o MIMO (varias antenas)
Los decibelios
Ganancia, permitirá reducir los puntos muertos y evitar las zonas de sombra.
Los dispositivos de interconexión de redes inalámbricas, pueden ser de distintos tipos: router, puntos de acceso, mixtos, etc.
Las redes inalámbricas tienen unos mínimos de señal aconsejados para una conexión estable y unos máximos legales para que no creen interferencias en otras redes, por ello es necesario seleccionar la mejor ubicación para los dispositivos repetidores inalámbricos.
El tipo de antena es importante, tiene características como la ganancia, la normal puede llegar a unos metros o la de alta ganancia que puede llegar a cientos de metros o kilómetros.
Todas las compañías de telefonía móvil y fija tienen mapas con las zonas de cobertura, calidad de señal, sombras
En nuestra propia casa tenemos de la roseta del teléfono al router par trenzado con RJ-11, del PC al router un latiguillo con RJ-45, también tenemos que colocar microfiltros en los teléfonos y además tenemos conexiones inalámbricas.
