1. CONTROLADOR DE ACCESO DIRECTO DE
MEMORIA
Función del DMA:
1. Supervisar la transferencia de los datos hacia y desde la
memoria
La importancia es debido a que:
 Los intercambios de E/S se producen directamente con la memoria.
 El procesador otorga autoridad a un módulo de E/S para leer o escribir en
la memoria.
 Releva al procesador de la responsabilidad del intercambio.
 El procesador queda libre para realizar otras operaciones
2. Determinar la clase de VID (Verifiación de la Integridad de
Memoria) que se utiliza. (ver más adelante)

2. DMA
Emitir la orden CPU DMA
Transfiere el bloque
LEER Hacer otra cosa
entero directamente hacia
BLOQUE
o desde la memoria.
Al modulo E/S else
Cuando se completa la
transferencia se envia
interrupcion
una señal de interrupcion.
Leer Estado
El procesador se ve
involucrado solo al inicio y Del modulo DMA CPU
al final de la De DMA
transferencia.
Instrucción sig.

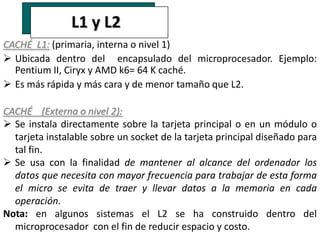

3. L1 y L2
CACHÉ L1: (primaria, interna o nivel 1)
 Ubicada dentro del encapsulado del microprocesador. Ejemplo:
Pentium II, Ciryx y AMD k6= 64 K caché.
 Es más rápida y más cara y de menor tamaño que L2.
CACHÉ (Externa o nivel 2):
 Se instala directamente sobre la tarjeta principal o en un módulo o
tarjeta instalable sobre un socket de la tarjeta principal diseñado para
tal fin.
 Se usa con la finalidad de mantener al alcance del ordenador los
datos que necesita con mayor frecuencia para trabajar de esta forma
el micro se evita de traer y llevar datos a la memoria en cada
operación.
Nota: en algunos sistemas el L2 se ha construido dentro del
microprocesador con el fin de reducir espacio y costo.

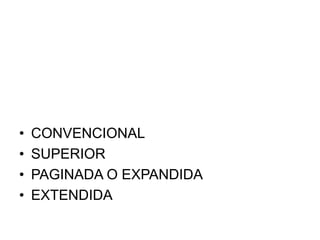

4. • CONVENCIONAL
• SUPERIOR
• PAGINADA O EXPANDIDA
• EXTENDIDA

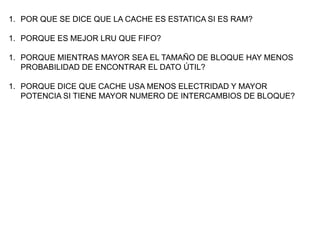

5. 1. POR QUE SE DICE QUE LA CACHE ES ESTATICA SI ES RAM?
1. PORQUE ES MEJOR LRU QUE FIFO?
1. PORQUE MIENTRAS MAYOR SEA EL TAMAÑO DE BLOQUE HAY MENOS
PROBABILIDAD DE ENCONTRAR EL DATO ÚTIL?
1. PORQUE DICE QUE CACHE USA MENOS ELECTRIDAD Y MAYOR
POTENCIA SI TIENE MAYOR NUMERO DE INTERCAMBIOS DE BLOQUE?

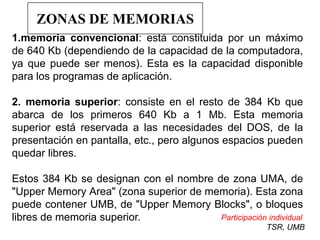

6. ZONAS DE MEMORIAS
1.memoria convencional: está constituida por un máximo
de 640 Kb (dependiendo de la capacidad de la computadora,
ya que puede ser menos). Esta es la capacidad disponible
para los programas de aplicación.
2. memoria superior: consiste en el resto de 384 Kb que
abarca de los primeros 640 Kb a 1 Mb. Esta memoria
superior está reservada a las necesidades del DOS, de la
presentación en pantalla, etc., pero algunos espacios pueden
quedar libres.
Estos 384 Kb se designan con el nombre de zona UMA, de
"Upper Memory Area" (zona superior de memoria). Esta zona
puede contener UMB, de "Upper Memory Blocks", o bloques
libres de memoria superior. Participación individual
TSR, UMB

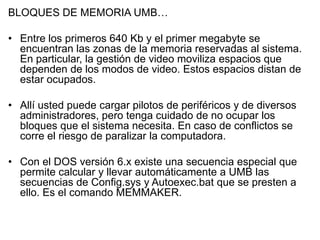

7. BLOQUES DE MEMORIA UMB…
• Entre los primeros 640 Kb y el primer megabyte se
encuentran las zonas de la memoria reservadas al sistema.
En particular, la gestión de video moviliza espacios que
dependen de los modos de video. Estos espacios distan de
estar ocupados.
• Allí usted puede cargar pilotos de periféricos y de diversos
administradores, pero tenga cuidado de no ocupar los
bloques que el sistema necesita. En caso de conflictos se
corre el riesgo de paralizar la computadora.
• Con el DOS versión 6.x existe una secuencia especial que
permite calcular y llevar automáticamente a UMB las
secuencias de Config.sys y Autoexec.bat que se presten a
ello. Es el comando MEMMAKER.
