El bus representa una serie de cables que transportan datos entre la CPU y la memoria. El bus controla la comunicación de todos los componentes del PC con la CPU, incluyendo el transporte de datos e instrucciones de direcciones a la memoria. Existen buses dedicados y buses únicos, donde los buses dedicados permiten transferencias simultáneas entre la memoria, CPU y periféricos.

1. EI bus representa una serie de cables mediante los cuales
pueden cargarse datos en la memoria y desde allí
transportarse a la CPU.
Por así decirlo es la autopista de los datos dentro del PC ya
que comunica todos los componentes del ordenador con el
microprocesador.
El bus se controla y maneja desde la CPU.

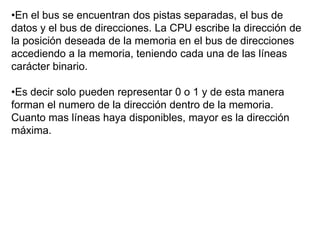

2. •En el bus se encuentran dos pistas separadas, el bus de
datos y el bus de direcciones. La CPU escribe la dirección de
la posición deseada de la memoria en el bus de direcciones
accediendo a la memoria, teniendo cada una de las líneas
carácter binario.
•Es decir solo pueden representar 0 o 1 y de esta manera
forman el numero de la dirección dentro de la memoria.
Cuanto mas líneas haya disponibles, mayor es la dirección
máxima.

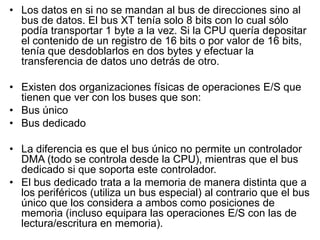

3. • Los datos en si no se mandan al bus de direcciones sino al
bus de datos. El bus XT tenía solo 8 bits con lo cual sólo
podía transportar 1 byte a la vez. Si la CPU quería depositar
el contenido de un registro de 16 bits o por valor de 16 bits,
tenía que desdoblarlos en dos bytes y efectuar la
transferencia de datos uno detrás de otro.
• Existen dos organizaciones físicas de operaciones E/S que
tienen que ver con los buses que son:
• Bus único
• Bus dedicado
• La diferencia es que el bus único no permite un controlador
DMA (todo se controla desde la CPU), mientras que el bus
dedicado si que soporta este controlador.
• El bus dedicado trata a la memoria de manera distinta que a
los periféricos (utiliza un bus especial) al contrario que el bus
único que los considera a ambos como posiciones de
memoria (incluso equipara las operaciones E/S con las de
lectura/escritura en memoria).

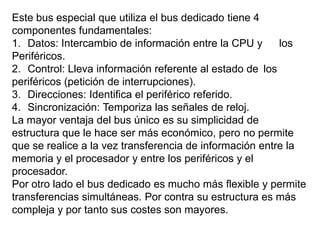

4. Este bus especial que utiliza el bus dedicado tiene 4
componentes fundamentales:
1. Datos: Intercambio de información entre la CPU y los
Periféricos.
2. Control: Lleva información referente al estado de los
periféricos (petición de interrupciones).
3. Direcciones: Identifica el periférico referido.
4. Sincronización: Temporiza las señales de reloj.
La mayor ventaja del bus único es su simplicidad de
estructura que le hace ser más económico, pero no permite
que se realice a la vez transferencia de información entre la
memoria y el procesador y entre los periféricos y el
procesador.
Por otro lado el bus dedicado es mucho más flexible y permite
transferencias simultáneas. Por contra su estructura es más
compleja y por tanto sus costes son mayores.

5. Funcionamiento de los
Bancos de Memoria
SIMM SIMM DIMM RIMM
30 pines 72 pines 168 pines 184 pines
8 bits s/par 32 bits s/par 64 bits s/par __bits s/par
9 bits c/par 36 bits c/par 72 bits c/par __bits c/par

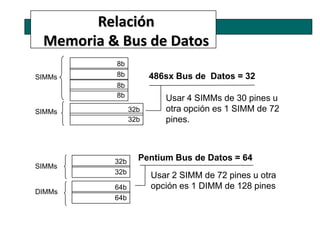

6. Relación
Memoria & Bus de Datos
8b
SIMMs 8b 486sx Bus de Datos = 32
8b
8b Usar 4 SIMMs de 30 pines u
SIMMs 32b otra opción es 1 SIMM de 72
32b pines.
32b Pentium Bus de Datos = 64
SIMMs
32b
Usar 2 SIMM de 72 pines u otra
64b opción es 1 DIMM de 128 pines
DIMMs
64b

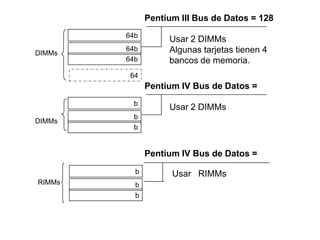

7. Pentium III Bus de Datos = 128
64b
Usar 2 DIMMs
64b Algunas tarjetas tienen 4
DIMMs
64b bancos de memoria.
64
Pentium IV Bus de Datos =
b
Usar 2 DIMMs
b
DIMMs
b
Pentium IV Bus de Datos =
b Usar RIMMs
RIMMs b
b

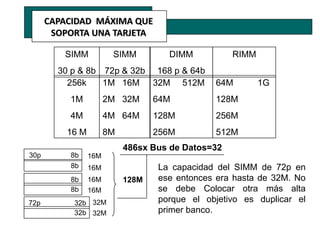

8. CAPACIDAD MÁXIMA QUE
SOPORTA UNA TARJETA
SIMM SIMM DIMM RIMM
30 p & 8b 72p & 32b 168 p & 64b
256k 1M 16M 32M 512M 64M 1G
1M 2M 32M 64M 128M
4M 4M 64M 128M 256M
16 M 8M 256M 512M
486sx Bus de Datos=32
30p 8b 16M
8b 16M La capacidad del SIMM de 72p en
8b 16M 128M ese entonces era hasta de 32M. No
8b 16M se debe Colocar otra más alta
72p 32b 32M porque el objetivo es duplicar el
32b 32M primer banco.

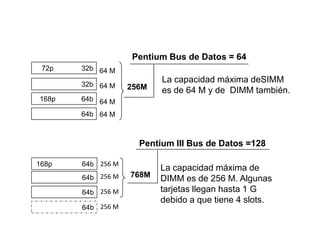

9. Pentium Bus de Datos = 64
72p 32b 64 M
32b 64 M
La capacidad máxima deSIMM
256M es de 64 M y de DIMM también.
168p 64b 64 M
64b 64 M
Pentium III Bus de Datos =128
168p 64b 256 M
La capacidad máxima de
64b 256 M 768M DIMM es de 256 M. Algunas
64b 256 M tarjetas llegan hasta 1 G
debido a que tiene 4 slots.
64b 256 M

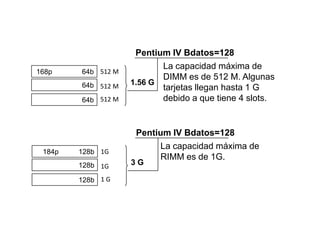

10. Pentium IV Bdatos=128
La capacidad máxima de
168p 64b 512 M
DIMM es de 512 M. Algunas
64b 512 M 1.56 G
tarjetas llegan hasta 1 G
64b 512 M debido a que tiene 4 slots.
Pentium IV Bdatos=128
La capacidad máxima de
184p 128b 1G
RIMM es de 1G.
128b 1G 3G
128b 1 G
