TEMA: SISTEMAS CONSTRUCTIVOS
Arq. Eloy N. Torrez Leaño
UNIDAD I.

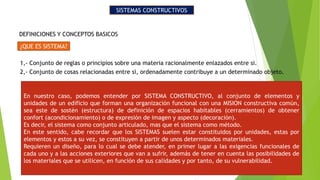

¿QUE ES SISTEMA?
DEFINICIONES Y CONCEPTOS BASICOS
1,- Conjunto de reglas o principios sobre una materia racionalmente enlazados entre si.
2,- Conjunto de cosas relacionadas entre si, ordenadamente contribuye a un determinado objeto.
En nuestro caso, podemos entender por SISTEMA CONSTRUCTIVO, al conjunto de elementos y
unidades de un edificio que forman una organización funcional con una MISION constructiva común,
sea este de sostén (estructura) de definición de espacios habitables (cerramientos) de obtener
confort (acondicionamiento) o de expresión de imagen y aspecto (decoración).
Es decir, el sistema como conjunto articulado, mas que el sistema como método.
En este sentido, cabe recordar que los SISTEMAS suelen estar constituidos por unidades, estas por
elementos y estos a su vez, se constituyen a partir de unos determinados materiales.
Requieren un diseño, para lo cual se debe atender, en primer lugar a las exigencias funcionales de
cada uno y a las acciones exteriores que van a sufrir, además de tener en cuenta las posibilidades de
los materiales que se utilicen, en función de sus calidades y por tanto, de su vulnerabilidad.
SISTEMAS CONSTRUCTIVOS

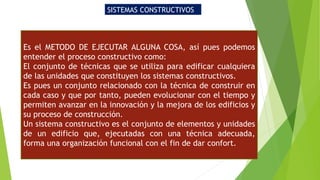

Es el METODO DE EJECUTAR ALGUNA COSA, así pues podemos
entender el proceso constructivo como:
El conjunto de técnicas que se utiliza para edificar cualquiera
de las unidades que constituyen los sistemas constructivos.
Es pues un conjunto relacionado con la técnica de construir en
cada caso y que por tanto, pueden evolucionar con el tiempo y
permiten avanzar en la innovación y la mejora de los edificios y
su proceso de construcción.
Un sistema constructivo es el conjunto de elementos y unidades
de un edificio que, ejecutadas con una técnica adecuada,
forma una organización funcional con el fin de dar confort.

CONSTRUCTIVSOS

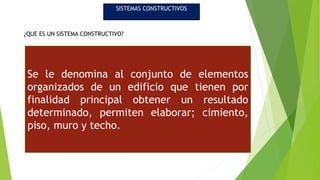

¿QUE ES UN SISTEMA CONSTRUCTIVO?
Se le denomina al conjunto de elementos
organizados de un edificio que tienen por
finalidad principal obtener un resultado
determinado, permiten elaborar; cimiento,
piso, muro y techo.

PROCESOS CONSTRUCTIVOS

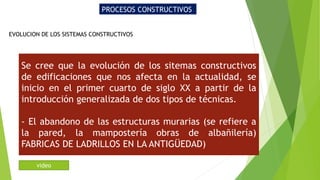

EVOLUCION DE LOS SISTEMAS CONSTRUCTIVOS
Se cree que la evolución de los sitemas constructivos
de edificaciones que nos afecta en la actualidad, se
inicio en el primer cuarto de siglo XX a partir de la
introducción generalizada de dos tipos de técnicas.
- El abandono de las estructuras murarias (se refiere a
la pared, la mampostería obras de albañilería)
FABRICAS DE LADRILLOS EN LA ANTIGÜEDAD)
video

PROCESOS CONSTRUCTIVOS
EVOLUCION DE LOS SISTEMAS CONSTRUCTIVOS
- El olvido de los sistemas pasivos de
acondicionamiento (inercia térmica, aireación etc.)
Para pasar al uso masivo de los sistemas de
acondicionamiento electromecánicos (es una
disciplina que reúne la mecánica, electricidad,
electrónica y programación) uso de calefacción, aire
acondicionado, instalaciones eléctricas.
video

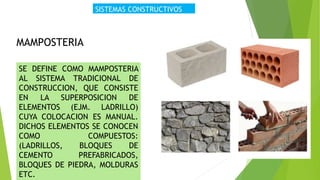

MAMPOSTERIA
SE DEFINE COMO MAMPOSTERIA
AL SISTEMA TRADICIONAL DE
CONSTRUCCION, QUE CONSISTE
EN LA SUPERPOSICION DE
ELEMENTOS (EJM. LADRILLO)
CUYA COLOCACION ES MANUAL.
DICHOS ELEMENTOS SE CONOCEN
COMO COMPUESTOS:
(LADRILLOS, BLOQUES DE
CEMENTO PREFABRICADOS,
BLOQUES DE PIEDRA, MOLDURAS
ETC.

MAMPOSTERIA CONFINADA
ES UN SISTEMA
CONSTRUCTIVO, PARA
RESISTIR CARGAS
LATERALES EN EL CUAL
LA MAMPOSTERIA ESTA
CONFINADA POR
ELEMENTOS (VIGAS Y
COLUMNAS) DE AMARRE
DE CONCRETO
REFORZADO.

CONSTRUCCION TRADICIONAL
CONSTITUIDO POR ESTRUCTURA DE
PAREDES PORTANTES (LADRILLOS,
PIEDRA O BLOQUES ETC. U
HORMIGON ARMADO, PAREDES DE
MAMPOSTERIA: LADRILLOS, BLOQUES,
PIEDRA O LADRILLO PORTANTE ETC.
REVOQUES INTERIORES, TECHOS DE
TEJAS CERAMICAS, O LOSA PLANA.

TIPOS DE SISTEMAS CONSTRUCTIVOS

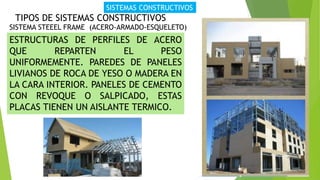

SISTEMA STEEEL FRAME (ACERO-ARMADO-ESQUELETO)
ESTRUCTURAS DE PERFILES DE ACERO
QUE REPARTEN EL PESO
UNIFORMEMENTE. PAREDES DE PANELES
LIVIANOS DE ROCA DE YESO O MADERA EN
LA CARA INTERIOR. PANELES DE CEMENTO
CON REVOQUE O SALPICADO, ESTAS
PLACAS TIENEN UN AISLANTE TERMICO.

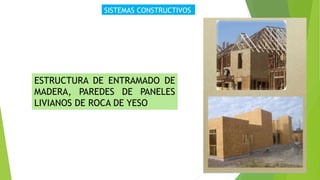

ESTRUCTURA DE ENTRAMADO DE
MADERA, PAREDES DE PANELES
LIVIANOS DE ROCA DE YESO

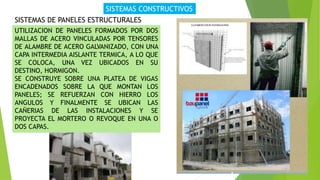

SISTEMAS DE PANELES ESTRUCTURALES
UTILIZACION DE PANELES FORMADOS POR DOS
MALLAS DE ACERO VINCULADAS POR TENSORES
DE ALAMBRE DE ACERO GALVANIZADO, CON UNA
CAPA INTERMEDIA AISLANTE TERMICA, A LO QUE
SE COLOCA, UNA VEZ UBICADOS EN SU
DESTINO, HORMIGON.
SE CONSTRUYE SOBRE UNA PLATEA DE VIGAS
ENCADENADOS SOBRE LA QUE MONTAN LOS
PANELES; SE REFUERZAN CON HIERRO LOS
ANGULOS Y FINALMENTE SE UBICAN LAS
CAÑERIAS DE LAS INSTALACIONES Y SE
PROYECTA EL MORTERO O REVOQUE EN UNA O
DOS CAPAS.

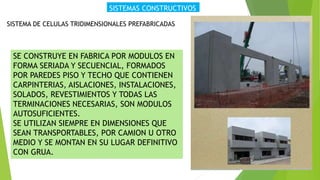

SISTEMA DE CELULAS TRIDIMENSIONALES PREFABRICADAS
SE CONSTRUYE EN FABRICA POR MODULOS EN
FORMA SERIADA Y SECUENCIAL, FORMADOS
POR PAREDES PISO Y TECHO QUE CONTIENEN
CARPINTERIAS, AISLACIONES, INSTALACIONES,
SOLADOS, REVESTIMIENTOS Y TODAS LAS
TERMINACIONES NECESARIAS, SON MODULOS
AUTOSUFICIENTES.
SE UTILIZAN SIEMPRE EN DIMENSIONES QUE
SEAN TRANSPORTABLES, POR CAMION U OTRO
MEDIO Y SE MONTAN EN SU LUGAR DEFINITIVO
CON GRUA.

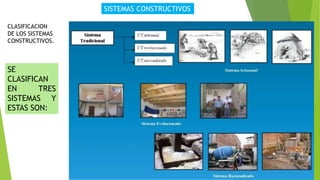

CLASIFICACION
DE LOS SISTEMAS
CONSTRUCTIVOS.
SE
CLASIFICAN
EN TRES
SISTEMAS Y
ESTAS SON:

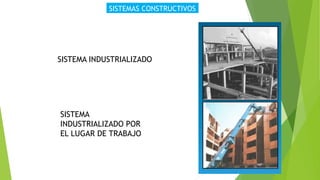

SISTEMA INDUSTRIALIZADO
SISTEMA
INDUSTRIALIZADO POR
EL LUGAR DE TRABAJO

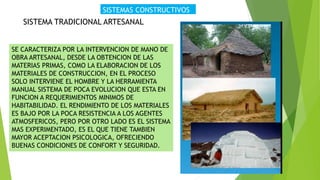

SISTEMA TRADICIONAL ARTESANAL
SE CARACTERIZA POR LA INTERVENCION DE MANO DE
OBRA ARTESANAL, DESDE LA OBTENCION DE LAS
MATERIAS PRIMAS, COMO LA ELABORACION DE LOS
MATERIALES DE CONSTRUCCION, EN EL PROCESO
SOLO INTERVIENE EL HOMBRE Y LA HERRAMIENTA
MANUAL SISTEMA DE POCA EVOLUCION QUE ESTA EN
FUNCION A REQUERIMIENTOS MINIMOS DE
HABITABILIDAD. EL RENDIMIENTO DE LOS MATERIALES
ES BAJO POR LA POCA RESISTENCIA A LOS AGENTES
ATMOSFERICOS, PERO POR OTRO LADO ES EL SISTEMA
MAS EXPERIMENTADO, ES EL QUE TIENE TAMBIEN
MAYOR ACEPTACION PSICOLOGICA, OFRECIENDO
BUENAS CONDICIONES DE CONFORT Y SEGURIDAD.

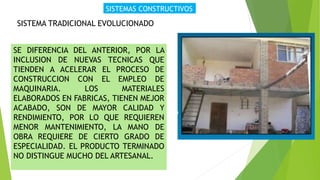

SISTEMA TRADICIONAL EVOLUCIONADO
SE DIFERENCIA DEL ANTERIOR, POR LA
INCLUSION DE NUEVAS TECNICAS QUE
TIENDEN A ACELERAR EL PROCESO DE
CONSTRUCCION CON EL EMPLEO DE
MAQUINARIA. LOS MATERIALES
ELABORADOS EN FABRICAS, TIENEN MEJOR
ACABADO, SON DE MAYOR CALIDAD Y
RENDIMIENTO, POR LO QUE REQUIEREN
MENOR MANTENIMIENTO, LA MANO DE
OBRA REQUIERE DE CIERTO GRADO DE
ESPECIALIDAD. EL PRODUCTO TERMINADO
NO DISTINGUE MUCHO DEL ARTESANAL.

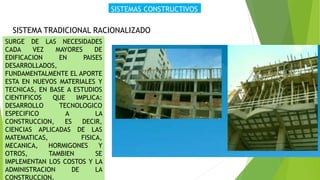

SISTEMA TRADICIONAL RACIONALIZADO
SURGE DE LAS NECESIDADES
CADA VEZ MAYORES DE
EDIFICACION EN PAISES
DESARROLLADOS,
FUNDAMENTALMENTE EL APORTE
ESTA EN NUEVOS MATERIALES Y
TECNICAS, EN BASE A ESTUDIOS
CIENTIFICOS QUE IMPLICA:
DESARROLLO TECNOLOGICO
ESPECIFICO A LA
CONSTRUCCION, ES DECIR,
CIENCIAS APLICADAS DE LAS
MATEMATICAS, FISICA,
MECANICA, HORMIGONES Y
OTROS, TAMBIEN SE
IMPLEMENTAN LOS COSTOS Y LA
ADMINISTRACION DE LA
CONSTRUCCION.

¿QUE ES SISTEMA
INDUSTRIALIZADO?

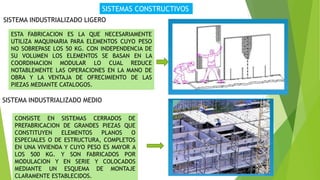

SISTEMA INDUSTRIALIZADO LIGERO
ESTA FABRICACION ES LA QUE NECESARIAMENTE
UTILIZA MAQUINARIA PARA ELEMENTOS CUYO PESO
NO SOBREPASE LOS 50 KG. CON INDEPENDENCIA DE
SU VOLUMEN LOS ELEMENTOS SE BASAN EN LA
COORDINACION MODULAR LO CUAL REDUCE
NOTABLEMENTE LAS OPERACIONES EN LA MANO DE
OBRA Y LA VENTAJA DE OFRECIMIENTO DE LAS
PIEZAS MEDIANTE CATALOGOS.
SISTEMA INDUSTRIALIZADO MEDIO
CONSISTE EN SISTEMAS CERRADOS DE
PREFABRICACION DE GRANDES PIEZAS QUE
CONSTITUYEN ELEMENTOS PLANOS O
ESPECIALES O DE ESTRUCTURA, COMPLETOS
EN UNA VIVIENDA Y CUYO PESO ES MAYOR A
LOS 500 KG. Y SON FABRICADOS POR
MODULACION Y EN SERIE Y COLOCADOS
MEDIANTE UN ESQUEMA DE MONTAJE
CLARAMENTE ESTABLECIDOS.

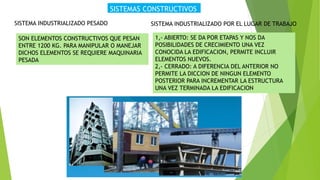

SISTEMA INDUSTRIALIZADO PESADO
SON ELEMENTOS CONSTRUCTIVOS QUE PESAN
ENTRE 1200 KG. PARA MANIPULAR O MANEJAR
DICHOS ELEMENTOS SE REQUIERE MAQUINARIA
PESADA
SISTEMA INDUSTRIALIZADO POR EL LUGAR DE TRABAJO
1,- ABIERTO: SE DA POR ETAPAS Y NOS DA
POSIBILIDADES DE CRECIMIENTO UNA VEZ
CONOCIDA LA EDIFICACION, PERMITE INCLUIR
ELEMENTOS NUEVOS.
2,- CERRADO: A DIFERENCIA DEL ANTERIOR NO
PERMITE LA DICCION DE NINGUN ELEMENTO
POSTERIOR PARA INCREMENTAR LA ESTRUCTURA
UNA VEZ TERMINADA LA EDIFICACION
