Unión metálica
- 1. Uniones metálicas conelementos de contacto y shell no lineales CSI Spain
- 2. Unión viga-pilar (ejemplo) 5.50m 3.50 m Frame Frame Frame Shell Shell Shell
- 3. Unión viga-pilar (ejemplo) Chapa15mm Chapa 12mm Chapa 15mm HEA 240 6 Tornillos M20 Clase 8.8 HEB 260 Acero S235
- 4. Conectividad frame /shell WELD Generación de múltiples constraints de cuerpo rígido Utilización del constraint tipo WELD – nos ahorramos la necesidad de definición de 3 constreñimientos independientes para cada una de las transiciones frame/shell.
- 5.
- 6. Modelado de tornillos Áreade la sección lisa del tornillo – A = px202/4 = 314.2 mm2 Área de la sección resistente – As = 244.8 mm2≈ px17.72/4
- 7.
- 8.
- 9. Comportamiento no linealde las chapas Shell – Layered/Nonlinear Para las chapas con esfuerzos significativos de flexión fuera del plano (ej. chapa frontal y alas de los perfiles), aumentar la discretización a lo largo del espesor de los elementos.
- 10. Rigidez de lasconexiones viga-pilar modeladas a través de frames Cálculo de la relación momento rotación de la unión modelada con elementos Shell (diapositivas anteriores): • Obtención de la variación de rotaciones entre el pilar y la viga en la zona de unión para los diferentes Steps de un análisis no lineal, a través de la definición de un Generalized Displacement; • Obtención del momento flector en el extremo de la viga para los diferentes Steps del mismo análisis no lineal, a través de la definición de un Section Cut.
- 11. Análisis lineal: • Cálculode la rigidez secante de la unión obtenida en el final de un análisis no lineal; • Asignación de un Frame Release con la rigidez secante al extremo de la viga en cuestión; • Asignación de End Length Offsets automáticos a la viga para que la rótula elástica sea modelada en la cara del pilar; • Repetir los pasos 1 y 2 hasta que los momentos obtenidos en las uniones modeladas con frames y shells coincidan. Sj = 82.6428 / 0.011952 = 6914.56 kN/rad Rigidez de las conexiones viga-pilar modeladas a través de frames
- 12. Análisis no lineal: •Utilizar dos análisis pushover para determinar las relaciones momento rotación completas para momentos positivos y negativos; • Definir un elemento Link de comportamiento MultiLinear con las relaciones calculadas en el paso anterior; • Dibujar el link para unir todas las piezas del modelo con un tipo de unión similar; • Como alternativa, podemos modelar la unión como una rótula plástica (hinge momento-rotación), asumiendo simplificadamente un comportamiento bi o trilineal. Alternativa - Hinge Rigidez de las conexiones viga-pilar modeladas a través de frames
- 13.
- 14. Tornillos 1er fila Deformación plástica= 0.2mm (0.6%) 6 tornillos M20 – 8.8 sin pretensar Esfuerzos axiles (kN) Esfuerzos cortantes (kN)
- 15. Tornillos 1er fila Deformación plástica= 0.9 mm (2.8%) 2º fila Deformación plástica = 0.2mm (0.6%) 6 tornillos M16 – 8.8 sin pretensar Esfuerzos axiles (kN) Esfuerzos cortantes (kN)
- 16. 1er fila Deformación plástica= 0.25mm (0.8%) 6 tornillos M20 – 8.8 pretensados (F = 0.8xFp,c = 109.7 kN) Esfuerzos axiles (kN) Esfuerzos cortantes (kN) Tornillos
- 17. Reacciones de contactochapa/pilar Chapas con comportamiento no lineal (Shell NL)Chapas con comportamiento lineal (Shell) Aumento general de las reacciones, suavizado de la reacción de pico en la zona del rigidizador y consecuente reducción del brazo debido a la plastificación de las chapas.
- 18. Tensiones en loselementos shell Cara superior Cara inferior Cara derechaCara izquierda
- 19. Cara superior Carainferior Cara inferiorCara superior Tensiones en los elementos shell
- 20. Chapas con comportamientolineal Chapas con comportamiento no lineal (Shell NL) Tensiones en los elementos shell Cara media

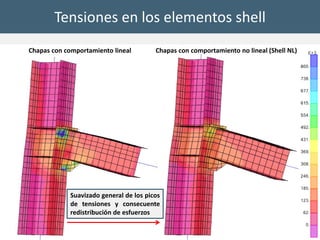

- 21. Suavizado general delos picos de tensiones y consecuente redistribución de esfuerzos Chapas con comportamiento no lineal (Shell NL)Chapas con comportamiento lineal Tensiones en los elementos shell
- 22. Relación momento-rotación dela unión Excel
