Este documento proporciona instrucciones para diseñar una losa de concreto reforzado. Primero se define el sistema estructural de pórticos de concreto y se revisa la simetría y continuidad. Luego, se define el sistema de losa como una losa aligerada en una dirección debido a las luces entre nervios. Finalmente, se especifican los pasos para determinar el espesor, distribución de nervios, cargas de diseño y verificación de nervios.

1. EJEMPLO DISEÑO DE UNA LOSA:
1. Definir el sistema estructural de resistencia sísmica y de resistencia a cargas verticales:
-Sistema estructural: Pórticos en concreto reforzado:
 Revisar: Simetría, continuidad tanto vertical como horizontal, posición de
columnas en todos los niveles, identificar posibles vigas a nivel de entrepisos,
voladizos soportados, conformación de paneles de losas encerrados por vigas.
2.222222222
2. Definir sistema de losa:
Losa maciza, losa aligerada en una dirección o losa aligerada :
recomendaciones: analizar los paneles, losa apoyada en vigas de borde, puede diseñarse en
una o dos direcciones.
Miremos la relación de las luces:
 Miremos luces y usos:
no maciza
no en dos direcciones
se diseñará en una dirección, sentido de los ejes es numérico, aligerada.
1. Espesor mínimo
No hacen control de deflexiones capítulo C.9.5 de la NSR-98
Por qué se controlan deflexiones: agrietamientos excesivos de los elementos,
funcionamiento, agrietamiento en muros, descuadres en puertas y ventanas.
Cómo se controlan?. La deflexión depende de la carga:
de la luz y de la inercia de la sección y de los tipos de apoyo (empotrado ó
simplemente apoyado).
Vemos que un parámetro que puede controlar la deflexión y que es manejable por
nosotros es el espesor

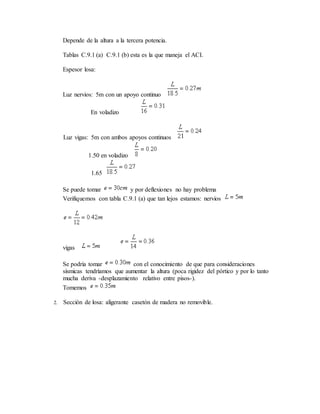

2. Depende de la altura a la tercera potencia.
Tablas C.9.1 (a) C.9.1 (b) esta es la que maneja el ACI.
Espesor losa:
Luz nervios: 5m con un apoyo continuo
En voladizo
Luz vigas: 5m con ambos apoyos continuos
1.50 en voladizo
1.65
Se puede tomar y por deflexiones no hay problema
Verifiquemos con tabla C.9.1 (a) que tan lejos estamos: nervios
vigas
Se podría tomar con el conocimiento de que para consideraciones
sísmicas tendríamos que aumentar la altura (poca rigidez del pórtico y por lo tanto
mucha deriva -desplazamiento relativo entre pisos-).
Tomemos
2. Sección de losa: aligerante casetón de madera no removible.

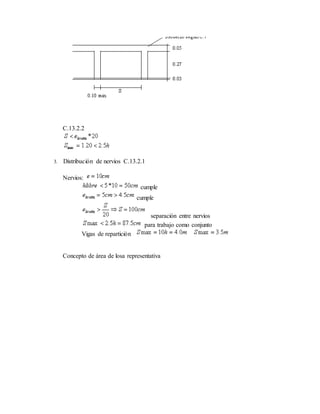

3. C.13.2.2
3. Distribución de nervios C.13.2.1
Nervios:
cumple
cumple
separación entre nervios
para trabajo como conjunto
Vigas de repartición
Concepto de área de losa representativa

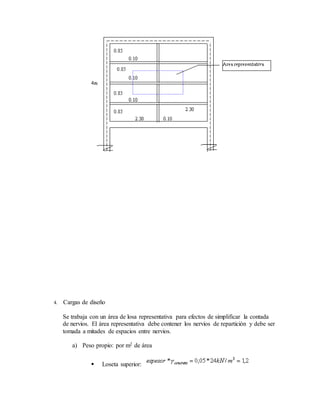

4. 4. Cargas de diseño
Se trabaja con un área de losa representativa para efectos de simplificar la contada
de nervios. El área representativa debe contener los nervios de repartición y debe ser
tomada a mitades de espacios entre nervios.
a) Peso propio: por m2 de área
 Loseta superior:

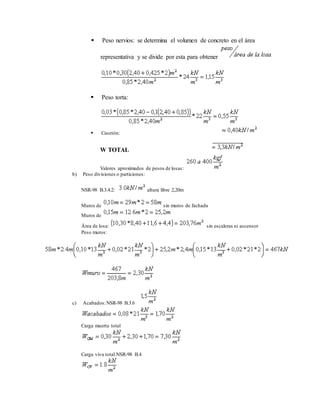

5.  Peso nervios: se determina el volumen de concreto en el área
representativa y se divide por esta para obtener
 Peso torta:
 Casetón:
W TOTAL
Valores aproximados de pesos de losas:
b) Peso divisiones o particiones:
NSR-98 B.3.4.2: altura libre 2,20m
Muros de sin muros de fachada
Muros de
Área de losa: sin escaleras ni ascensor
Peso muros:
c) Acabados:NSR-98 B.3.6
Carga muerta total
Carga viva total NSR-98 B.4

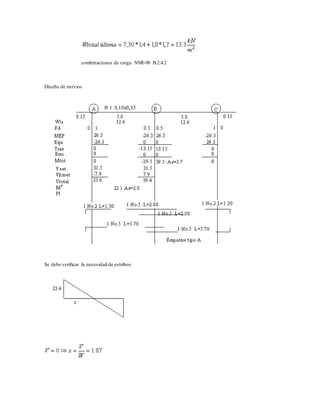

6. combinaciones de carga NSR-98 B.2.4.2

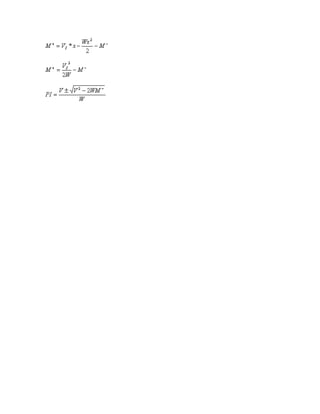

Diseño de nervios
Se debe verificar la necesidad de estribos
