El documento habla sobre el predimensionamiento de elementos estructurales. Explica que el predimensionamiento consiste en dar dimensiones tentativas a los elementos estructurales basados en criterios establecidos y normas técnicas. Luego se verifica que las dimensiones asumidas inicialmente sean adecuadas considerando el análisis estructural. También menciona algunos métodos para predimensionar cimientos, zapatas, losas, columnas y otros elementos.

1. PREDIMENSIONAMIENTO DE
ELEMENTOS ESTRUCTURALES
ALUMNA: KARENN RAMOS FLORES
ESTRUCTURAS I

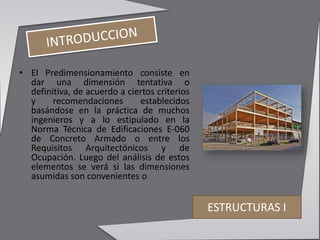

2. • El Predimensionamiento consiste en
dar una dimensión tentativa o
definitiva, de acuerdo a ciertos criterios
y recomendaciones establecidos
basándose en la práctica de muchos
ingenieros y a lo estipulado en la
Norma Técnica de Edificaciones E-060
de Concreto Armado o entre los
Requisitos Arquitectónicos y de
Ocupación. Luego del análisis de estos
elementos se verá si las dimensiones
asumidas son convenientes o
ESTRUCTURAS I

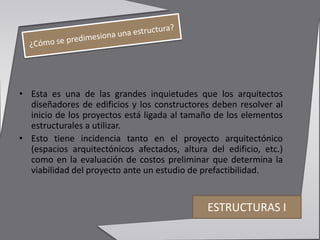

3. • Esta es una de las grandes inquietudes que los arquitectos
diseñadores de edificios y los constructores deben resolver al
inicio de los proyectos está ligada al tamaño de los elementos
estructurales a utilizar.
• Esto tiene incidencia tanto en el proyecto arquitectónico
(espacios arquitectónicos afectados, altura del edificio, etc.)
como en la evaluación de costos preliminar que determina la
viabilidad del proyecto ante un estudio de prefactibilidad.
ESTRUCTURAS I

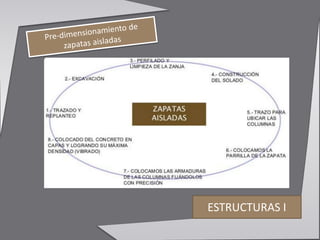

4. ESTRUCTURAS I

5. ESTRUCTURAS I

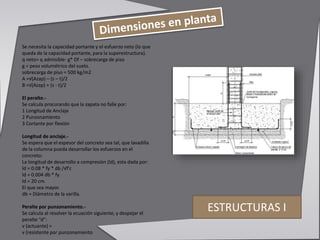

Se necesita la capacidad portante y el esfuerzo neto (lo que
queda de la capacidad portante, para la superestructura).
q neto= q admisible- g* Df – sobrecarga de piso
g = peso volumétrico del suelo.
sobrecarga de piso = 500 kg/m2
A =√(Azap) – (s – t)/2
B =√(Azap) + (s - t)/2
El peralte.-
Se calcula procurando que la zapata no falle por:
1 Longitud de Anclaje
2 Punzonamiento
3 Cortante por flexión
Longitud de anclaje.-
Se espera que el espesor del concreto sea tal, que lavadilla
de la columna pueda desarrollar los esfuerzos en el
concreto:
La longitud de desarrollo a compresión (ld), esta dada por:
ld = 0.08 * fy * db /√f'c
ld = 0.004 db * fy
ld = 20 cm.
El que sea mayor.
db = Diámetro de la varilla.
Peralte por punzonamiento.-
Se calcula al resolver la ecuación siguiente, y despejar el
peralte “d”:
v (actuante) =
v (resistente por punzonamiento

6. ESTRUCTURAS I

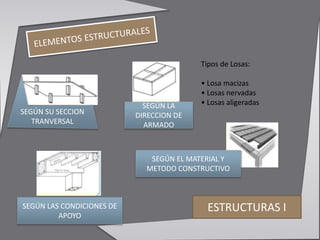

Tipos de Losas:
• Losa macizas
• Losas nervadas
• Losas aligeradas
SEGÚN SU SECCION
TRANVERSAL
SEGÚN LA
DIRECCION DE
ARMADO
SEGÚN LAS CONDICIONES DE
APOYO
SEGÚN EL MATERIAL Y
METODO CONSTRUCTIVO

7. ESTRUCTURAS I

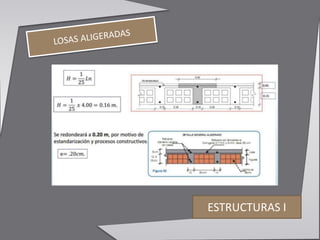

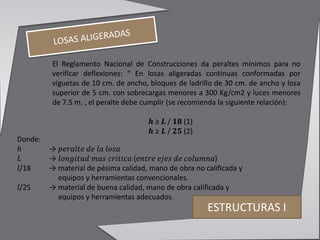

El Reglamento Nacional de Construcciones da peraltes mínimos para no
verificar deflexiones: “ En losas aligeradas continuas conformadas por
viguetas de 10 cm. de ancho, bloques de ladrillo de 30 cm. de ancho y losa
superior de 5 cm. con sobrecargas menores a 300 Kg/cm2 y luces menores
de 7.5 m. , el peralte debe cumplir (se recomienda la siguiente relación):
𝒉 ≥ 𝑳 / 𝟏𝟖 (1)
𝒉 ≥ 𝑳 / 𝟐𝟓 (2)
Donde:
ℎ → 𝑝𝑒𝑟𝑎𝑙𝑡𝑒 𝑑𝑒 𝑙𝑎 𝑙𝑜𝑠𝑎
𝐿 → 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑚𝑎𝑠 𝑐𝑟𝑖𝑡𝑖𝑐𝑎 (𝑒𝑛𝑡𝑟𝑒 𝑒𝑗𝑒𝑠 𝑑𝑒 𝑐𝑜𝑙𝑢𝑚𝑛𝑎)
𝑙/18 → material de pésima calidad, mano de obra no calificada y
equipos y herramientas convencionales.
𝑙/25 → material de buena calidad, mano de obra calificada y
equipos y herramientas adecuados.

8. ESTRUCTURAS I

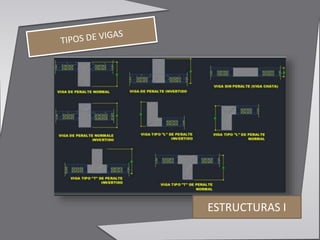

9. ESTRUCTURAS I

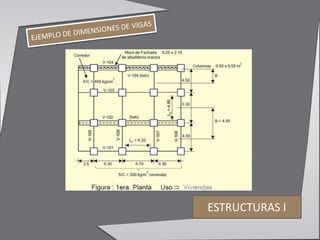

10. ESTRUCTURAS I

11. ESTRUCTURAS I

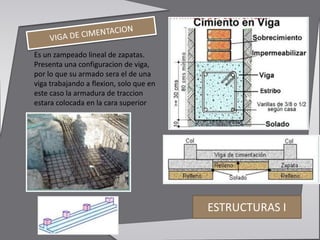

Es un zampeado lineal de zapatas.
Presenta una configuracion de viga,
por lo que su armado sera el de una
viga trabajando a flexion, solo que en
este caso la armadura de traccion
estara colocada en la cara superior

12. ESTRUCTURAS I

13. ESTRUCTURAS I

14. ESTRUCTURAS I

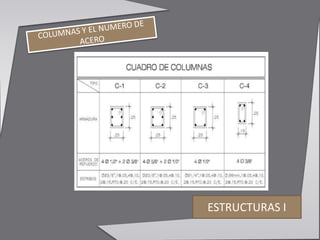

15. COLUMNAS DE CONCRETO ARMADO
Las columnas de concreto armado pueden ser de tres tipos que son:
− Elemento reforzados con barras longitudinales y zunchos
− Elementos reforzados con barras longitudinales y estribos
− Elementos reforzados con tubos de acero estructural, con o sin barras
longitudinales, además de diferentes tipos de refuerzo transversal
Para las columnas de concreto armado, la cuantía de acero4 oscila entre 1
y 8% con un mínimo de 4 barras longitudinales
ESTRUCTURAS I

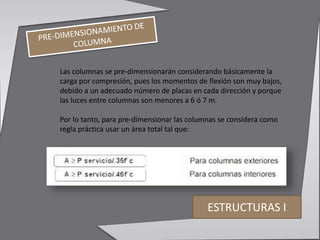

16. Las columnas se pre-dimensionarán considerando básicamente la
carga por compresión, pues los momentos de flexión son muy bajos,
debido a un adecuado número de placas en cada dirección y porque
las luces entre columnas son menores a 6 ó 7 m.
Por lo tanto, para pre-dimensionar las columnas se considera como
regla práctica usar un área total tal que:
ESTRUCTURAS I

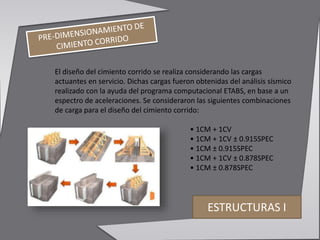

17. El diseño del cimiento corrido se realiza considerando las cargas
actuantes en servicio. Dichas cargas fueron obtenidas del análisis sísmico
realizado con la ayuda del programa computacional ETABS, en base a un
espectro de aceleraciones. Se consideraron las siguientes combinaciones
de carga para el diseño del cimiento corrido:
• 1CM + 1CV
• 1CM + 1CV ± 0.915SPEC
• 1CM ± 0.915SPEC
• 1CM + 1CV ± 0.878SPEC
• 1CM ± 0.878SPEC
ESTRUCTURAS I

18. ESTRUCTURAS I

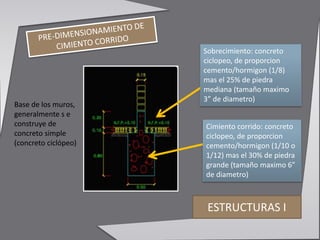

Cimiento corrido: concreto
ciclopeo, de proporcion
cemento/hormigon (1/10 o
1/12) mas el 30% de piedra
grande (tamaño maximo 6”
de diametro)
Base de los muros,
generalmente s e
construye de
concreto simple
(concreto ciclópeo)
Sobrecimiento: concreto
ciclopeo, de proporcion
cemento/hormigon (1/8)
mas el 25% de piedra
mediana (tamaño maximo
3” de diametro)
