1. Facultad de Ingeniería Electrónica y Mecatrónica
Visión Artificial
(ET410)
Sesión: 1
Introducción a la Visión Artificial
Ing. José C. Benítez P.

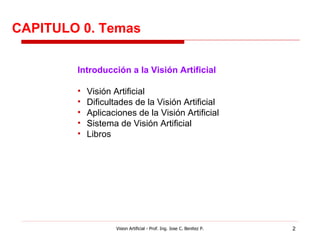

2. CAPITULO 0. Temas
Introducción a la Visión Artificial
• Visión Artificial
• Dificultades de la Visión Artificial
• Aplicaciones de la Visión Artificial
• Sistema de Visión Artificial
• Libros
Vision Artificial - Prof. Ing. Jose C. Benitez P. 2

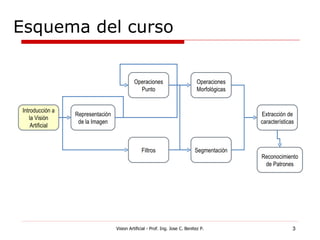

3. Esquema del curso
Operaciones Operaciones
Punto Morfológicas
Introducción a
Representación Extracción de
la Visión
de la Imagen características
Artificial
Filtros Segmentación
Reconocimiento
de Patrones
Vision Artificial - Prof. Ing. Jose C. Benitez P. 3

4. Tabla de Contenido
• Visión Artificial
• Dificultades de la Visión Artificial
• Aplicaciones de la Visión Artificial
• Sistema de Visión Artificial
• Libros
Vision Artificial - Prof. Ing. Jose C. Benitez P. 4

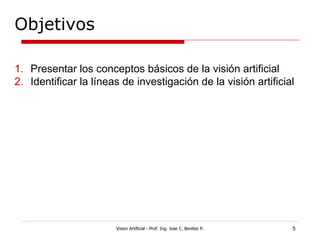

5. Objetivos
1. Presentar los conceptos básicos de la visión artificial
2. Identificar la líneas de investigación de la visión artificial
Vision Artificial - Prof. Ing. Jose C. Benitez P. 5

6. VISIÓN ARTIFICIAL
Vision Artificial - Prof. Ing. Jose C. Benitez P. 6

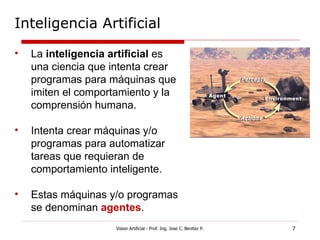

7. Inteligencia Artificial
• La inteligencia artificial es
una ciencia que intenta crear
programas para máquinas que
imiten el comportamiento y la
comprensión humana.
• Intenta crear máquinas y/o
programas para automatizar
tareas que requieran de
comportamiento inteligente.
• Estas máquinas y/o programas
se denominan agentes.
Vision Artificial - Prof. Ing. Jose C. Benitez P. 7

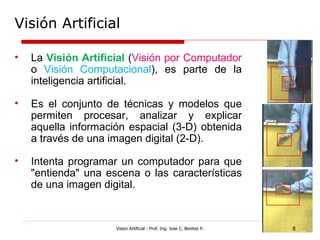

8. Visión Artificial
• La Visión Artificial (Visión por Computador
o Visión Computacional), es parte de la
inteligencia artificial.
• Es el conjunto de técnicas y modelos que
permiten procesar, analizar y explicar
aquella información espacial (3-D) obtenida
a través de una imagen digital (2-D).
• Intenta programar un computador para que
"entienda" una escena o las características
de una imagen digital.
Vision Artificial - Prof. Ing. Jose C. Benitez P. 8

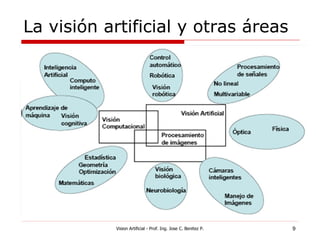

9. La visión artificial y otras áreas
Vision Artificial - Prof. Ing. Jose C. Benitez P. 9

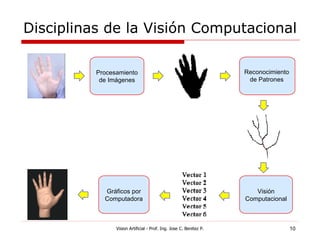

10. Disciplinas de la Visión Computacional
Procesamiento Reconocimiento
de Imágenes de Patrones
Gráficos por Visión
Computadora Computacional
Vision Artificial - Prof. Ing. Jose C. Benitez P. 10

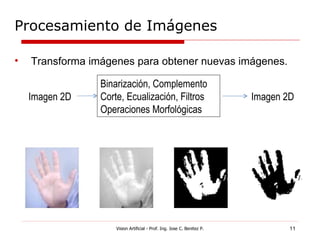

11. Procesamiento de Imágenes
• Transforma imágenes para obtener nuevas imágenes.
Binarización, Complemento
Imagen 2D Corte, Ecualización, Filtros Imagen 2D
Operaciones Morfológicas
Vision Artificial - Prof. Ing. Jose C. Benitez P. 11

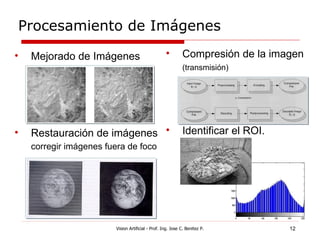

12. Procesamiento de Imágenes
• Mejorado de Imágenes • Compresión de la imagen
(transmisión)
• Restauración de imágenes • Identificar el ROI.
corregir imágenes fuera de foco
Vision Artificial - Prof. Ing. Jose C. Benitez P. 12

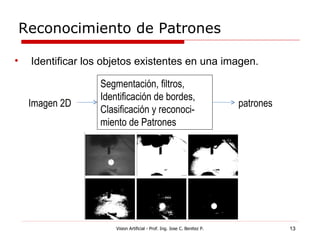

13. Reconocimiento de Patrones
• Identificar los objetos existentes en una imagen.
Segmentación, filtros,
Identificación de bordes,
Imagen 2D patrones
Clasificación y reconoci-
miento de Patrones
Vision Artificial - Prof. Ing. Jose C. Benitez P. 13

14. Reconocimiento de Patrones
• Reconocimiento de rostros • Reconocimiento de huellas
digitales
• Reconocimiento de placas
• Reconocimiento de celulas
Vision Artificial - Prof. Ing. Jose C. Benitez P. 14

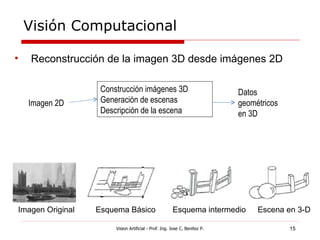

15. Visión Computacional
• Reconstrucción de la imagen 3D desde imágenes 2D
Construcción imágenes 3D Datos
Imagen 2D Generación de escenas geométricos
Descripción de la escena en 3D
Imagen Original Esquema Básico Esquema intermedio Escena en 3-D
Vision Artificial - Prof. Ing. Jose C. Benitez P. 15

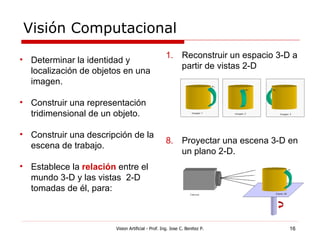

16. Visión Computacional
1. Reconstruir un espacio 3-D a
• Determinar la identidad y
partir de vistas 2-D
localización de objetos en una
imagen.
• Construir una representación
tridimensional de un objeto.
• Construir una descripción de la
8. Proyectar una escena 3-D en
escena de trabajo.
un plano 2-D.
• Establece la relación entre el
mundo 3-D y las vistas 2-D
tomadas de él, para:
Vision Artificial - Prof. Ing. Jose C. Benitez P. 16

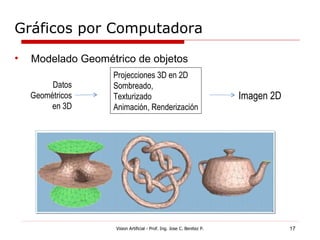

17. Gráficos por Computadora
• Modelado Geométrico de objetos
Projecciones 3D en 2D
Datos Sombreado,
Geométricos Texturizado Imagen 2D
en 3D Animación, Renderización
Vision Artificial - Prof. Ing. Jose C. Benitez P. 17

18. DIFICULTADES DE LA
VISIÓN COMPUTACIONAL
Vision Artificial - Prof. Ing. Jose C. Benitez P. 18

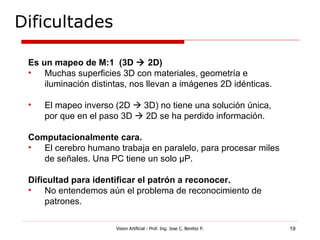

19. Dificultades
Es un mapeo de M:1 (3D  2D)
• Muchas superficies 3D con materiales, geometría e
iluminación distintas, nos llevan a imágenes 2D idénticas.
• El mapeo inverso (2D  3D) no tiene una solución única,
por que en el paso 3D  2D se ha perdido información.
Computacionalmente cara.
• El cerebro humano trabaja en paralelo, para procesar miles
de señales. Una PC tiene un solo μP.
Dificultad para identificar el patrón a reconocer.
• No entendemos aún el problema de reconocimiento de
patrones.
Vision Artificial - Prof. Ing. Jose C. Benitez P. 19

20. Reconocimiento de Patrones
¿Cómo discernir entre realidad y una imagen de la realidad?
¿Qué pistas o claves están presentes en la imagen?
¿Qué conocimiento utilizamos para reconocer algo en la imagen?
Vision Artificial - Prof. Ing. Jose C. Benitez P. 20

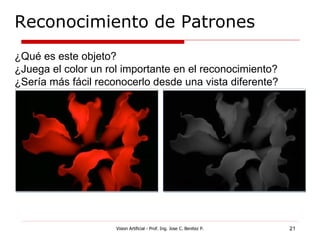

21. Reconocimiento de Patrones
¿Qué es este objeto?
¿Juega el color un rol importante en el reconocimiento?
¿Sería más fácil reconocerlo desde una vista diferente?
Vision Artificial - Prof. Ing. Jose C. Benitez P. 21

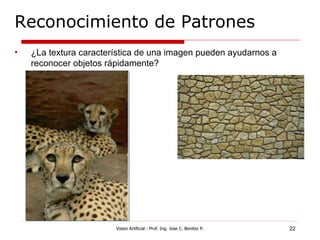

22. Reconocimiento de Patrones
• ¿La textura característica de una imagen pueden ayudarnos a
reconocer objetos rápidamente?
Vision Artificial - Prof. Ing. Jose C. Benitez P. 22

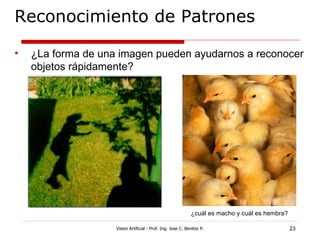

23. Reconocimiento de Patrones
• ¿La forma de una imagen pueden ayudarnos a reconocer
objetos rápidamente?
¿cuál es macho y cuál es hembra?
Vision Artificial - Prof. Ing. Jose C. Benitez P. 23

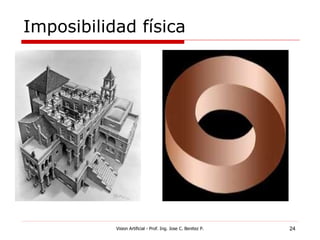

24. Imposibilidad física
Vision Artificial - Prof. Ing. Jose C. Benitez P. 24

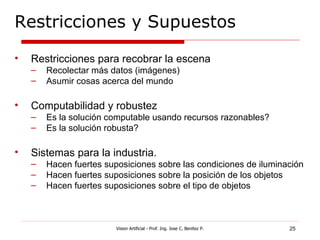

25. Restricciones y Supuestos
• Restricciones para recobrar la escena
– Recolectar más datos (imágenes)
– Asumir cosas acerca del mundo
• Computabilidad y robustez
– Es la solución computable usando recursos razonables?
– Es la solución robusta?
• Sistemas para la industria.
– Hacen fuertes suposiciones sobre las condiciones de iluminación
– Hacen fuertes suposiciones sobre la posición de los objetos
– Hacen fuertes suposiciones sobre el tipo de objetos
Vision Artificial - Prof. Ing. Jose C. Benitez P. 25

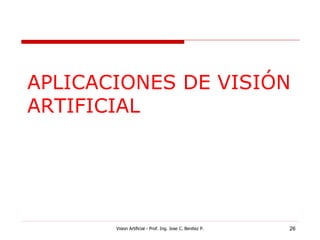

26. APLICACIONES DE VISIÓN
ARTIFICIAL
Vision Artificial - Prof. Ing. Jose C. Benitez P. 26

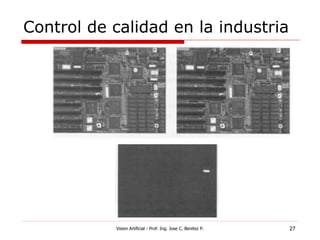

27. Control de calidad en la industria
Vision Artificial - Prof. Ing. Jose C. Benitez P. 27

28. Biometría
Vision Artificial - Prof. Ing. Jose C. Benitez P. 28

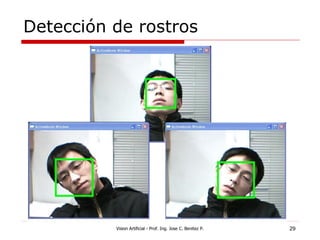

29. Detección de rostros
Vision Artificial - Prof. Ing. Jose C. Benitez P. 29

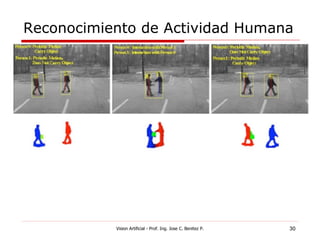

30. Reconocimiento de Actividad Humana
Vision Artificial - Prof. Ing. Jose C. Benitez P. 30

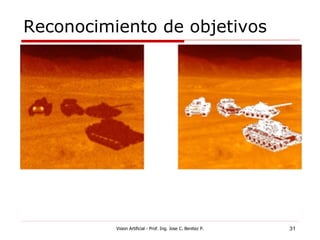

31. Reconocimiento de objetivos
Vision Artificial - Prof. Ing. Jose C. Benitez P. 31

32. Interpretación de imágenes aéreas
Vision Artificial - Prof. Ing. Jose C. Benitez P. 32

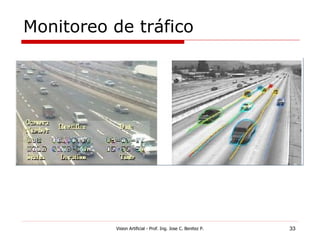

33. Monitoreo de tráfico
Vision Artificial - Prof. Ing. Jose C. Benitez P. 33

34. SISTEMA DE VISIÓN
ARTIFICIAL
Vision Artificial - Prof. Ing. Jose C. Benitez P. 34

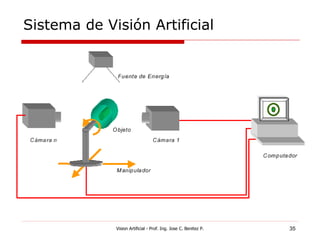

35. Sistema de Visión Artificial
Vision Artificial - Prof. Ing. Jose C. Benitez P. 35

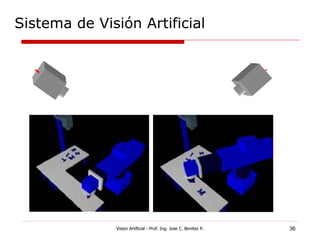

36. Sistema de Visión Artificial
Vision Artificial - Prof. Ing. Jose C. Benitez P. 36

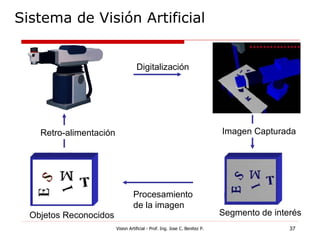

37. Sistema de Visión Artificial
Digitalización
Retro-alimentación Imagen Capturada
Procesamiento
de la imagen
Objetos Reconocidos Segmento de interés
Vision Artificial - Prof. Ing. Jose C. Benitez P. 37

38. REFERENCIAS
BIBLIOGRÁFICAS
Vision Artificial - Prof. Ing. Jose C. Benitez P. 38

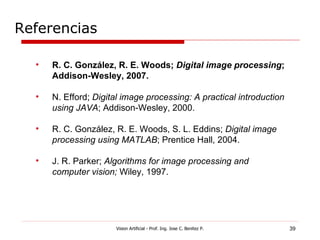

39. Referencias
• R. C. González, R. E. Woods; Digital image processing;
Addison-Wesley, 2007.
• N. Efford; Digital image processing: A practical introduction
using JAVA; Addison-Wesley, 2000.
• R. C. González, R. E. Woods, S. L. Eddins; Digital image
processing using MATLAB; Prentice Hall, 2004.
• J. R. Parker; Algorithms for image processing and
computer vision; Wiley, 1997.
Vision Artificial - Prof. Ing. Jose C. Benitez P. 39

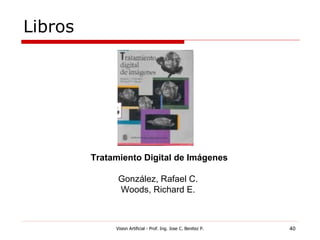

40. Libros
Tratamiento Digital de Imágenes
González, Rafael C.
Woods, Richard E.
Vision Artificial - Prof. Ing. Jose C. Benitez P. 40
