Los sistemas estructurales de vector activo son sistemas portantes formados por elementos lineales como barras que transmiten fuerzas mediante la descomposición vectorial de las fuerzas en múltiples direcciones. Sus elementos trabajan bajo compresión y tracción. Las características principales son la triangulación y unión a través de nudos. Estas estructuras son ventajosas para edificios altos ya que pueden agrupar cargas lineales, transmitir cargas directamente y rigidizar lateralmente frente al viento.

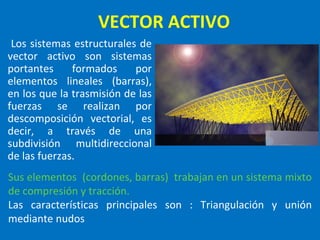

1. VECTOR ACTIVO Los sistemas estructurales de vector activo son sistemas portantes formados por elementos lineales (barras), en los que la trasmisión de las fuerzas se realizan por descomposición vectorial, es decir, a través de una subdivisión multidireccional de las fuerzas. Sus elementos (cordones, barras) trabajan en un sistema mixto de compresión y tracción. Las características principales son : Triangulación y unión mediante nudos

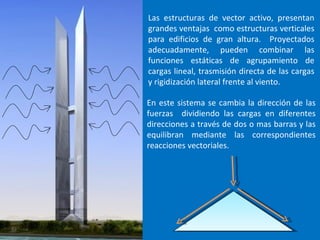

2. Las estructuras de vector activo, presentan grandes ventajas como estructuras verticales para edificios de gran altura. Proyectados adecuadamente, pueden combinar las funciones estáticas de agrupamiento de cargas lineal, trasmisión directa de las cargas y rigidización lateral frente al viento. En este sistema se cambia la dirección de las fuerzas dividiendo las cargas en diferentes direcciones a través de dos o mas barras y las equilibran mediante las correspondientes reacciones vectoriales.

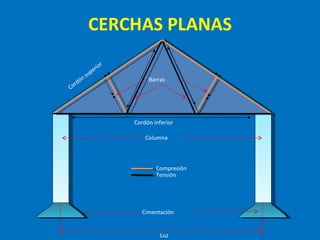

3. CERCHAS PLANAS Cordón inferior Cordón superior Barras Cimentación Columna Compresión Tensión Luz
