Vigas de cimentacion

:
• DIAZ OTOYA MARCO
• HUAMAN HUAMAN LUZ DEL PILAR
PEREZ CUBAS NERI
ING. ANGEL RIVADENEIRA JARA

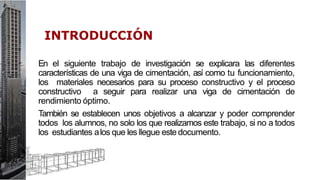

En el siguiente trabajo de investigación se explicara las diferentes
características de una viga de cimentación, así como tu funcionamiento,
los materiales necesarios para su proceso constructivo y el proceso
constructivo a seguir para realizar una viga de cimentación de
rendimiento óptimo.
También se establecen unos objetivos a alcanzar y poder comprender
todos los alumnos, no solo los que realizamos este trabajo, si no a todos
los estudiantes alos que les llegue este documento.

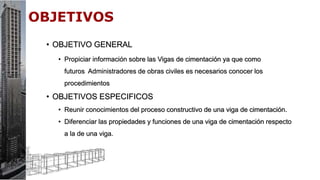

• OBJETIVO GENERAL
• Propiciar información sobre las Vigas de cimentación ya que como
futuros Administradores de obras civiles es necesarios conocer los
procedimientos
• OBJETIVOS ESPECIFICOS
• Reunir conocimientos del proceso constructivo de una viga de cimentación.
• Diferenciar las propiedades y funciones de una viga de cimentación respecto
a la de una viga.

Son estructuras donde se apoyan dos o
mas columnas. Generalmente se diseñan
para conectar a las zapatas, de manera
que trabajen en conjunto, pudiendo
actuar como cimiento.

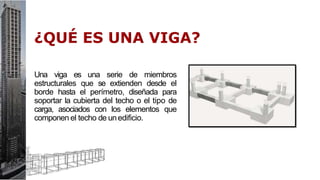

Una viga es una serie de miembros
estructurales que se extienden desde el
borde hasta el perímetro, diseñada para
soportar la cubierta del techo o el tipo de
carga, asociados con los elementos que
componen el techo de unedificio.

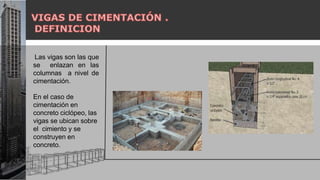

Las vigas son las que
se enlazan en las
columnas a nivel de
cimentación.
En el caso de
cimentación en
concreto ciclópeo, las
vigas se ubican sobre
el cimiento y se
construyen en
concreto.

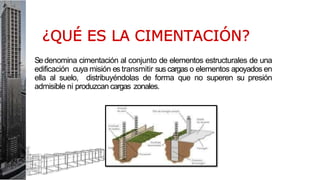

Sedenomina cimentación al conjunto de elementos estructurales de una
edificación cuya misión es transmitir sus cargas o elementos apoyados en
ella al suelo, distribuyéndolas de forma que no superen su presión
admisible ni produzcan cargas zonales.

Una viga de cimentación es una estructura de concreto armado que
sirve para conectar zapatasaisladas.

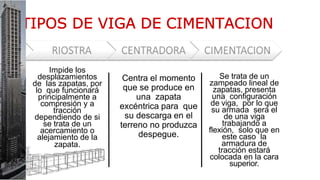

Impide los
desplazamientos
de las zapatas, por
lo que funcionará
principalmente a
compresión y a
tracción
dependiendo de si
se trata de un
acercamiento o
alejamiento de la
zapata.
Centra el momento
que se produce en
una zapata
excéntrica para que
su descarga en el
terreno no produzca
despegue.
Se trata de un
zampeado lineal de
zapatas, presenta
una configuración
de viga, por lo que
su armada será el
de una viga
trabajando a
flexión, solo que en
este caso la
armadura de
tracción estará
colocada en la cara
superior.

Si nuestra cimentación
es por medio de
patines, las vigas de
cimentación apoyarán
en los pilares que
nacerán de éstos. Si
nuestra cimentación es
de dados de hormigón
ciclópeo, las vigas
apoyarán sobre éstos y
de estas nacerán los
pilares.

VIGAS
La medida mas usada
es el Metro (m)
Para el concreto = m3
Para el encofrado y desencofrado = m2
Para la armadura de acero = kg
Según el Reglamento de
Metrados 2.3.3
UNIDADES DE MEDIDA

Para saber cuánto
material necesitamos en
obra, deberemos realizar
antes los metrajes
correspondientes a todas
las vigas de cimentación.
Tomaremos las medidas
de cada una y
multiplicaremos ALTURA
X ANCHO X LARGO.

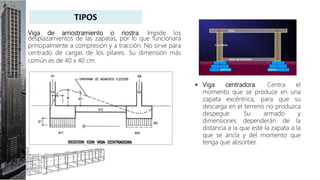

 Viga de arriostramiento o riostra: Impide los
desplazamientos de las zapatas, por lo que funcionará
principalmente a compresión y a tracción. No sirve para
centrado de cargas de los pilares. Su dimensión más
común es de 40 x 40 cm.
 Viga centradora: Centra el
momento que se produce en una
zapata excéntrica, para que su
descarga en el terreno no produzca
despegue. Su armado y
dimensiones dependerán de la
distancia a la que esté la zapata a la
que se ancla y del momento que
tenga que absorber.
TIPOS

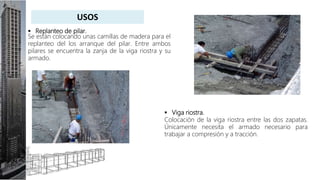

 Replanteo de pilar.
Se están colocando unas camillas de madera para el
replanteo del los arranque del pilar. Entre ambos
pilares se encuentra la zanja de la viga riostra y su
armado.
 Viga riostra.
Colocación de la viga riostra entre las dos zapatas.
Únicamente necesita el armado necesario para
trabajar a compresión y a tracción.
USOS

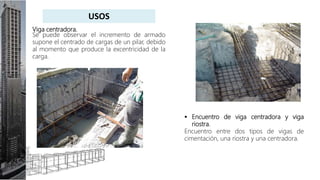

Viga centradora.
Se puede observar el incremento de armado
supone el centrado de cargas de un pilar, debido
al momento que produce la excentricidad de la
carga.
 Encuentro de viga centradora y viga
riostra.
Encuentro entre dos tipos de vigas de
cimentación, una riostra y una centradora.
USOS

También, las vigas de cimentación
pueden trabajar como cimientos
de muros en mampostería y muros de
contención. Su unidad de medida es
el metro cúbico.

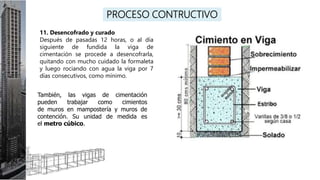

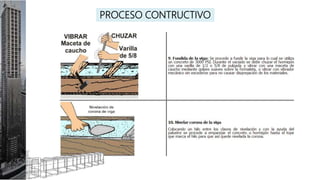

11. Desencofrado y curado
Después de pasadas 12 horas, o al día
siguiente de fundida la viga de
cimentación se procede a desencofrarla,
quitando con mucho cuidado la formaleta
y luego rociando con agua la viga por 7
días consecutivos, como mínimo.

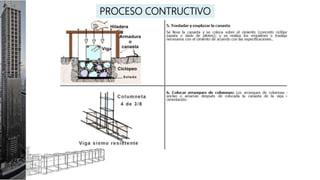

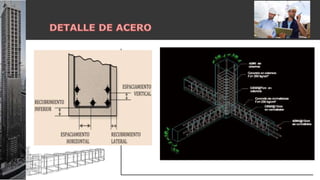

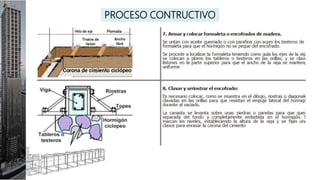

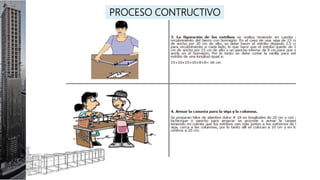

PROCESO CONTRUCTIVO

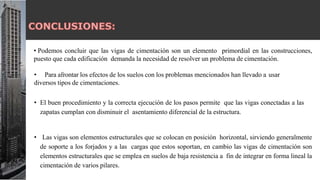

• Podemos concluir que las vigas de cimentación son un elemento primordial en las construcciones,
puesto que cada edificación demanda la necesidad de resolver un problema de cimentación.
• Para afrontar los efectos de los suelos con los problemas mencionados han llevado a usar
diversos tipos de cimentaciones.
• El buen procedimiento y la correcta ejecución de los pasos permite que las vigas conectadas a las
zapatas cumplan con disminuir el asentamiento diferencial de la estructura.
• Las vigas son elementos estructurales que se colocan en posición horizontal, sirviendo generalmente
de soporte a los forjados y a las cargas que estos soportan, en cambio las vigas de cimentación son
elementos estructurales que se emplea en suelos de baja resistencia a fin de integrar en forma lineal la
cimentación de varios pilares.

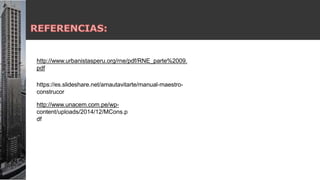

http://www.urbanistasperu.org/rne/pdf/RNE_parte%2009.
