El documento aborda el uso de calzaduras y muros pantalla en la construcción de sótanos, destacando su importancia en la estabilización de estructuras y la protección de edificaciones colindantes durante excavaciones. Se mencionan las ventajas y desventajas de cada método, así como el proceso constructivo y las normativas aplicables. Además, se concluye que la elección del método debe ser realizada por expertos, considerando factores como el tipo de suelo y las condiciones del entorno.

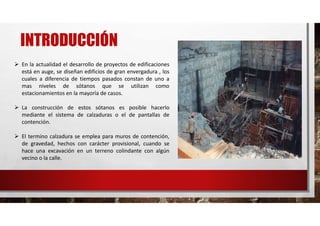

2. INTRODUCCIÓN
 En la actualidad el desarrollo de proyectos de edificaciones
está en auge, se diseñan edificios de gran envergadura , los
cuales a diferencia de tiempos pasados constan de uno a
mas niveles de sótanos que se utilizan como
estacionamientos en la mayoría de casos.
 La construcción de estos sótanos es posible hacerlo
mediante el sistema de calzaduras o el de pantallas de
contención.
 El termino calzadura se emplea para muros de contención,
de gravedad, hechos con carácter provisional, cuando se
hace una excavación en un terreno colindante con algún
vecino o la calle.

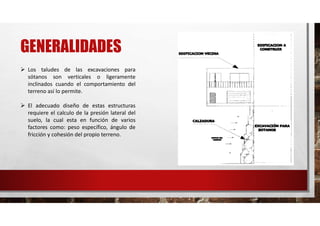

3. GENERALIDADES
 Los taludes de las excavaciones para
sótanos son verticales o ligeramente
inclinados cuando el comportamiento del
terreno así lo permite.
 El adecuado diseño de estas estructuras
requiere el calculo de la presión lateral del
suelo, la cual esta en función de varios
factores como: peso específico, ángulo de
fricción y cohesión del propio terreno.

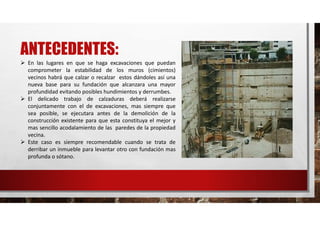

4. ANTECEDENTES:
 En las lugares en que se haga excavaciones que puedan
comprometer la estabilidad de los muros (cimientos)
vecinos habrá que calzar o recalzar estos dándoles así una
nueva base para su fundación que alcanzara una mayor
profundidad evitando posibles hundimientos y derrumbes.
 El delicado trabajo de calzaduras deberá realizarse
conjuntamente con el de excavaciones, mas siempre que
sea posible, se ejecutara antes de la demolición de la
construcción existente para que esta constituya el mejor y
mas sencillo acodalamiento de las paredes de la propiedad
vecina.
 Este caso es siempre recomendable cuando se trata de
derribar un inmueble para levantar otro con fundación mas
profunda o sótano.

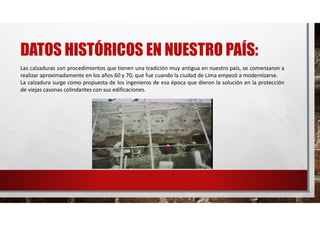

5. DATOS HISTÓRICOS EN NUESTRO PAÍS:
Las calzaduras son procedimientos que tienen una tradición muy antigua en nuestro país, se comenzaron a
realizar aproximadamente en los años 60 y 70, que fue cuando la ciudad de Lima empezó a modernizarse.
La calzadura surge como propuesta de los ingenieros de esa época que dieron la solución en la protección
de viejas casonas colindantes con sus edificaciones.

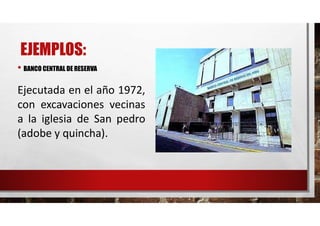

6. EJEMPLOS:
Ejecutada en el año 1972,
con excavaciones vecinas
a la iglesia de San pedro
(adobe y quincha).
• BANCO CENTRAL DE RESERVA

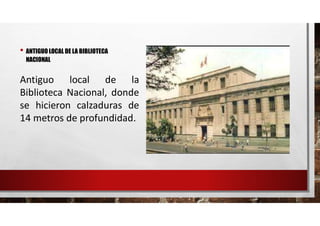

7. • ANTIGUO LOCAL DE LA BIBLIOTECA
NACIONAL
Antiguo local de la
Biblioteca Nacional, donde
se hicieron calzaduras de
14 metros de profundidad.

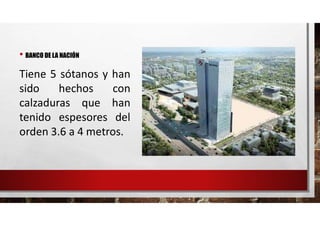

8. • BANCO DE LA NACIÓN
Tiene 5 sótanos y han
sido hechos con
calzaduras que han
tenido espesores del
orden 3.6 a 4 metros.

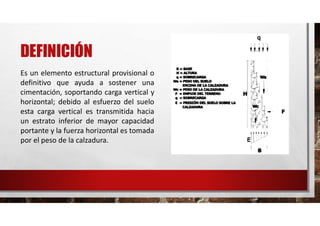

9. DEFINICIÓN
Es un elemento estructural provisional o
definitivo que ayuda a sostener una
cimentación, soportando carga vertical y
horizontal; debido al esfuerzo del suelo
esta carga vertical es transmitida hacia
un estrato inferior de mayor capacidad
portante y la fuerza horizontal es tomada
por el peso de la calzadura.

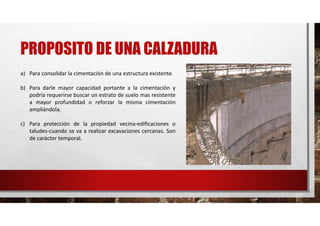

10. PROPOSITO DE UNA CALZADURA
a) Para consolidar la cimentación de una estructura existente.
b) Para darle mayor capacidad portante a la cimentación y
podría requerirse buscar un estrato de suelo mas resistente
a mayor profundidad o reforzar la misma cimentación
ampliándola.
c) Para protección de la propiedad vecina-edificaciones o
taludes-cuando se va a realizar excavaciones cercanas. Son
de carácter temporal.

11. VENTAJAS
• La calzadura en alturas menores de 6 metros es económica y
rápida en su proceso constructivo.
• Eficiente sistema de sostenimiento, en el caso edificaciones
de valor histórico, arquitectónico, también para su
mantenimiento o reparación.
• Sostenimiento rápido de prevención, contra el desplome o
derrumbe de un talud adyacente al terreno.
• Asegura la capacidad portante a la cimentación por calzar,
llevándola a un estrato mas resistente.
• Facilita la construcción de un sótano ya sea como garaje o
almacén en viviendas comunes.

12. DESVENTAJAS
• En muchos casos con presencia de agua, ya sea por filtraciones o nivel freático la calzadura es vulnerable,
debido que se generan empujes considerables.
• Son muros de contención en voladizo y como tales presentan en la parte superior desplazamiento laterales
(giro).
• Dificultad del vaciado del concreto ciclópeo en los paños, debido que el concreto ciclópeo no es muy fluido
de acuerdo a las recomendaciones.
• No es aplicable a cualquier tipo de suelo, usualmente tiene mejor desempeño en suelo tipo conglomerado.
• Genera una invasión del terreno vecino, dejando elementos estructurales en terrenos colindantes y
perjudicando al propietario vecino.
• No esta diseñada para soportar grandes esfuerzos por flexión, por no tener refuerzo de acero.
• La altura a calzar esta directamente relacionada con la base, se recomienda que la base de la calzadura sea
de longitud moderada (2-2.5m) y evitar que el vaciado del concreto sea complicado y por ende el proceso
constructivo.

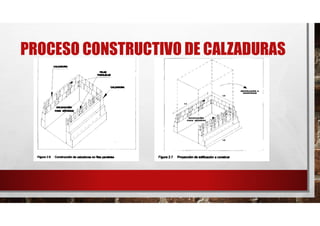

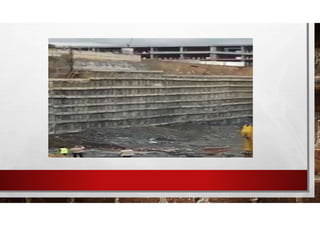

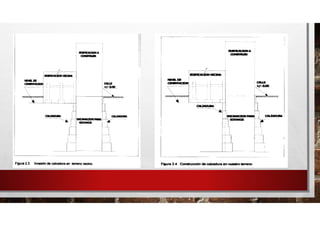

15. PROCESO CONSTRUCTIVO DE CALZADURAS

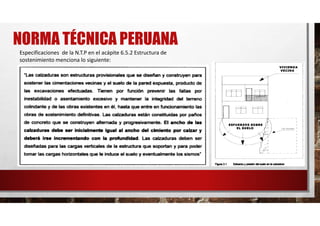

16. Especificaciones de la N.T.P en el acápite 6.5.2 Estructura de
sostenimiento menciona lo siguiente:
NORMA TÉCNICA PERUANA

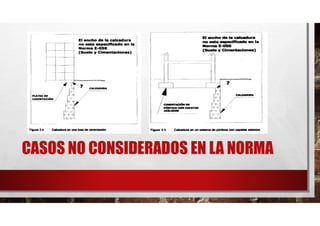

18. CASOS NO CONSIDERADOS EN LA NORMA

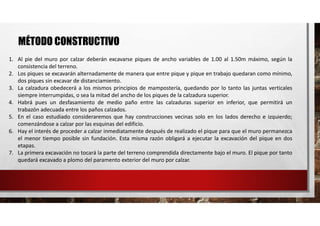

19. MÉTODO CONSTRUCTIVO
1. Al pie del muro por calzar deberán excavarse piques de ancho variables de 1.00 al 1.50m máximo, según la
consistencia del terreno.
2. Los piques se excavarán alternadamente de manera que entre pique y pique en trabajo quedaran como mínimo,
dos piques sin excavar de distanciamiento.
3. La calzadura obedecerá a los mismos principios de mampostería, quedando por lo tanto las juntas verticales
siempre interrumpidas, o sea la mitad del ancho de los piques de la calzadura superior.
4. Habrá pues un desfasamiento de medio paño entre las calzaduras superior en inferior, que permitirá un
trabazón adecuada entre los paños calzados.
5. En el caso estudiado consideraremos que hay construcciones vecinas solo en los lados derecho e izquierdo;
comenzándose a calzar por las esquinas del edificio.
6. Hay el interés de proceder a calzar inmediatamente después de realizado el pique para que el muro permanezca
el menor tiempo posible sin fundación. Esta misma razón obligará a ejecutar la excavación del pique en dos
etapas.
7. La primera excavación no tocará la parte del terreno comprendida directamente bajo el muro. El pique por tanto
quedará excavado a plomo del paramento exterior del muro por calzar.

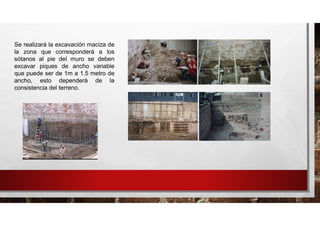

20. Se realizará la excavación maciza de
la zona que corresponderá a los
sótanos al pie del muro se deben
excavar piques de ancho variable
que puede ser de 1m a 1.5 metro de
ancho, esto dependerá de la
consistencia del terreno.

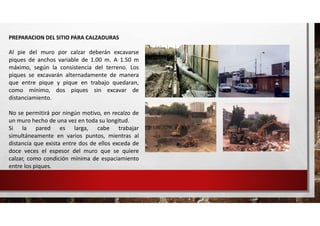

21. PREPARACION DEL SITIO PARA CALZADURAS
Al pie del muro por calzar deberán excavarse
piques de anchos variable de 1.00 m. A 1.50 m
máximo, según la consistencia del terreno. Los
piques se excavarán alternadamente de manera
que entre pique y pique en trabajo quedaran,
como mínimo, dos piques sin excavar de
distanciamiento.
No se permitirá por ningún motivo, en recalzo de
un muro hecho de una vez en toda su longitud.
Si la pared es larga, cabe trabajar
simultáneamente en varios puntos, mientras al
distancia que exista entre dos de ellos exceda de
doce veces el espesor del muro que se quiere
calzar, como condición mínima de espaciamiento
entre los piques.

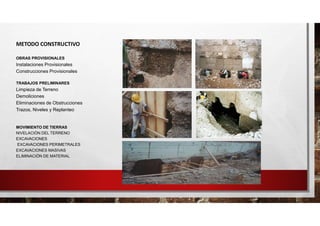

22. METODO CONSTRUCTIVO
OBRAS PROVISIONALES
Instalaciones Provisionales
Construcciones Provisionales
TRABAJOS PRELIMINARES
Limpieza de Terreno
Demoliciones
Eliminaciones de Obstrucciones
Trazos, Niveles y Replanteo
MOVIMIENTO DE TIERRAS
NIVELACIÓN DEL TERRENO
EXCAVACIONES
EXCAVACIONES PERIMETRALES
EXCAVACIONES MASIVAS
ELIMINACIÓN DE MATERIAL

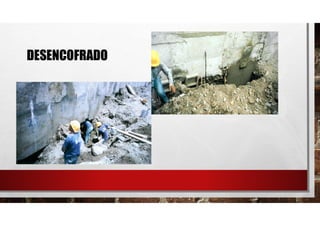

23. DESENCOFRADO

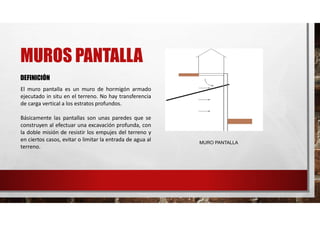

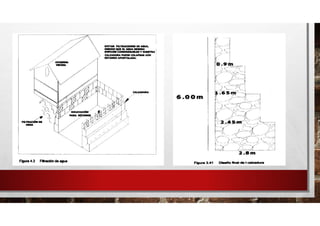

25. MUROS PANTALLA
DEFINICIÓN
El muro pantalla es un muro de hormigón armado
ejecutado in situ en el terreno. No hay transferencia
de carga vertical a los estratos profundos.
Básicamente las pantallas son unas paredes que se
construyen al efectuar una excavación profunda, con
la doble misión de resistir los empujes del terreno y
en ciertos casos, evitar o limitar la entrada de agua al
terreno.
MURO PANTALLA

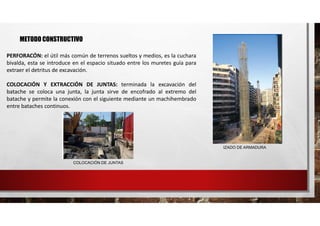

26. METODO CONSTRUCTIVO
PERFORACÓN: el útil más común de terrenos sueltos y medios, es la cuchara
bivalda, esta se introduce en el espacio situado entre los muretes guía para
extraer el detritus de excavación.
COLOCACIÓN Y EXTRACCIÓN DE JUNTAS: terminada la excavación del
batache se coloca una junta, la junta sirve de encofrado al extremo del
batache y permite la conexión con el siguiente mediante un machihembrado
entre bataches continuos.
COLOCACIÓN DE JUNTAS
IZADO DE ARMADURA

27. INTRODUCCIÓN DE LA ARMADURA: se fabrican en la
plataforma de trabajo. Para su introducción en el batache se
amarran en las asas de izado, elevándolas hasta disponerlas
verticalmente para su introducción en el panel.
LLENADO O VACIADO: para el llenado es necesario formar la
tubería tremie que consta en su parte superior de un embudo
por donde se vierte el concreto
EXTRACCIÓN DE JUNTAS
INTRODUCCIÓN DE ARMADURA

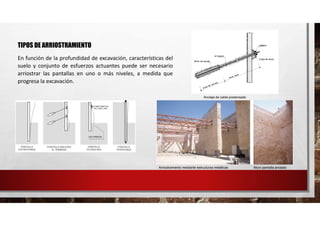

28. TIPOS DE ARRIOSTRAMIENTO
En función de la profundidad de excavación, características del
suelo y conjunto de esfuerzos actuantes puede ser necesario
arriostrar las pantallas en uno o más niveles, a medida que
progresa la excavación.
Anclaje de cable postensado
Arriostramiento mediante estructuras metálicas Muro pantalla anclado

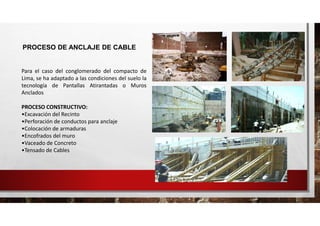

29. PROCESO DE ANCLAJE DE CABLE
Para el caso del conglomerado del compacto de
Lima, se ha adaptado a las condiciones del suelo la
tecnología de Pantallas Atirantadas o Muros
Anclados
PROCESO CONSTRUCTIVO:
•Excavación del Recinto
•Perforación de conductos para anclaje
•Colocación de armaduras
•Encofrados del muro
•Vaceado de Concreto
•Tensado de Cables

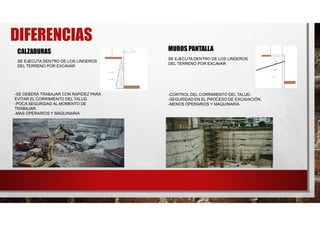

30. DIFERENCIAS
CALZADURAS MUROS PANTALLA
SE EJECUTA DENTRO DE LOS LINDEROS
DEL TERRENO POR EXCAVAR
SE EJECUTA DENTRO DE LOS LINDEROS
DEL TERRENO POR EXCAVAR
-CONTROL DEL CORRIMIENTO DEL TALUD.
-SEGURIDAD EN EL PROCESO DE EXCAVACIÓN.
-MENOS OPERARIOS Y MAQUINARIA
-SE DEBERÁ TRABAJAR CON RAPIDEZ PARA
EVITAR EL CORRIMIENTO DEL TALUD.
-POCA SEGURIDAD AL MOMENTO DE
TRABAJAR.
-MAS OPERARIOS Y MAQUINARIA

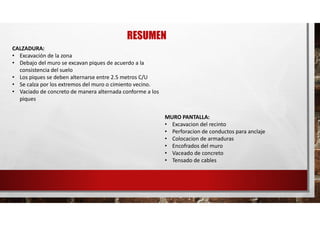

31. RESUMEN
CALZADURA:
• Excavación de la zona
• Debajo del muro se excavan piques de acuerdo a la
consistencia del suelo
• Los piques se deben alternarse entre 2.5 metros C/U
• Se calza por los extremos del muro o cimiento vecino.
• Vaciado de concreto de manera alternada conforme a los
piques
MURO PANTALLA:
• Excavacion del recinto
• Perforacion de conductos para anclaje
• Colocacion de armaduras
• Encofrados del muro
• Vaceado de concreto
• Tensado de cables

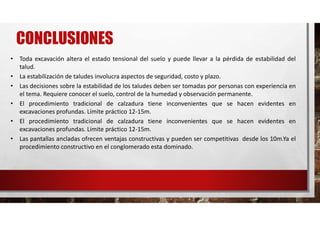

32. CONCLUSIONES
• Toda excavación altera el estado tensional del suelo y puede llevar a la pérdida de estabilidad del
talud.
• La estabilización de taludes involucra aspectos de seguridad, costo y plazo.
• Las decisiones sobre la estabilidad de los taludes deben ser tomadas por personas con experiencia en
el tema. Requiere conocer el suelo, control de la humedad y observación permanente.
• El procedimiento tradicional de calzadura tiene inconvenientes que se hacen evidentes en
excavaciones profundas. Límite práctico 12-15m.
• El procedimiento tradicional de calzadura tiene inconvenientes que se hacen evidentes en
excavaciones profundas. Límite práctico 12-15m.
• Las pantallas ancladas ofrecen ventajas constructivas y pueden ser competitivas desde los 10m.Ya el
procedimiento constructivo en el conglomerado esta dominado.
