Este documento describe las funciones y herramientas de la aplicación eFilm, la cual se utiliza para visualizar y manipular imágenes médicas. Explica las diferentes barras, menús y herramientas disponibles para buscar, cargar, navegar, ajustar y medir imágenes, así como para aplicar filtros, plantillas y efectos 3D.

1. SEMESTRE ACADEMICO: 2014-II
Robert Iván García Zavaleta

3. eFilm es una aplicación utilizada para
visualizar y manipular imágenes médicas.
Las imágenes digitales y los datos de
varias fuentes (incluidas las unidades CT,
RM, US, RX DIGITAL, Etc.)

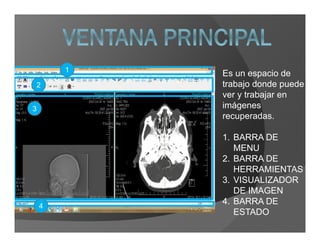

4. 2
4
3
1
Es un espacio de
trabajo donde puede
ver y trabajar en
imágenes
recuperadas.
1. BARRA DE
MENU
2. BARRA DE
HERRAMIENTAS
3. VISUALIZADOR
DE IMAGEN
4. BARRA DE
ESTADO

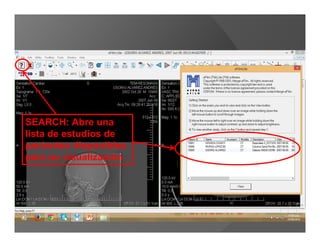

6. SEARCH: Abre una
lista de estudios de
pacientes disponibles
para su visualización.

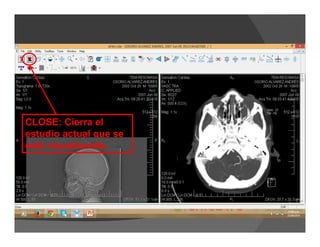

7. CLOSE: Cierra el
estudio actual que se
está visualizando.

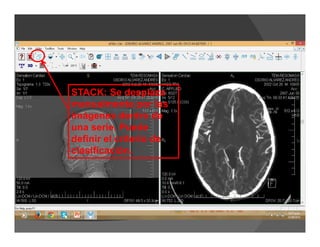

9. STACK: Se desplaza
manualmente por las
imágenes dentro de
una serie. Puede
definir el criterio de
clasificación.

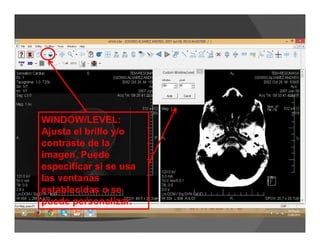

10. WINDOW/LEVEL:
Ajusta el brillo y/o
contraste de la
imagen. Puede
especificar si se usa
las ventanas
establecidas o se
puede personalizar.

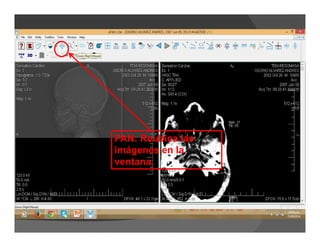

11. PAN: Reubica las
imágenes en la
ventana.

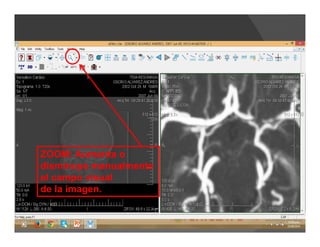

12. ZOOM: Aumenta o
disminuye manualmente
el campo visual
de la imagen.

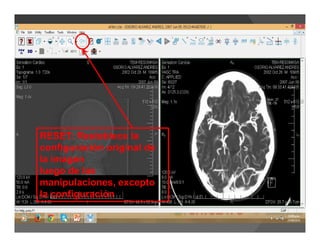

13. RESET: Restablece la
configuración original de
la imagen
luego de las
manipulaciones, excepto
la configuración

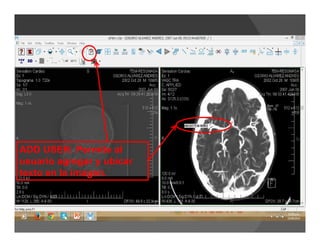

14. ADD USER: Permite al
usuario agregar y ubicar
texto en la imagen.

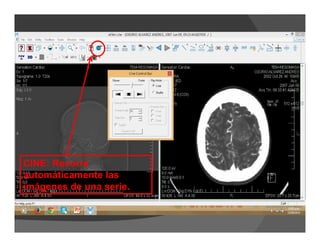

15. CINE: Recorre
automáticamente las
imágenes de una serie.

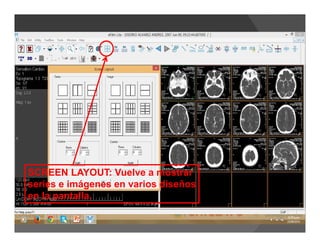

16. SCREEN LAYOUT: Vuelve a mostrar
series e imágenes en varios diseños
en la pantalla.

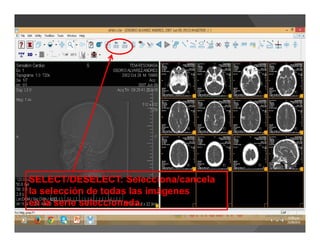

17. SELECT/DESELECT: Selecciona/cancela
la selección de todas las imágenes
en la serie seleccionada.

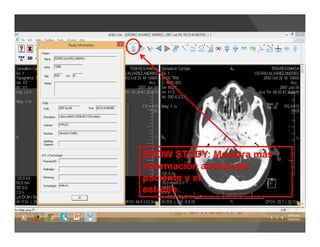

18. SHOW STUDY: Muestra más
información acerca del
paciente y el
estudio.

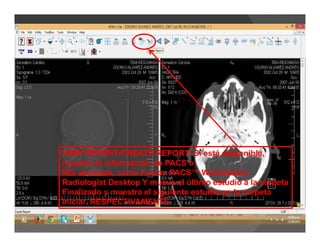

19. VIEW REPORT/CREATE REPORT: Si está disponible,
muestra la información de PACS o
RIS asociada, como Fusion PACS™ Workstation
Radiologist Desktop Y mueve el último estudio a la carpeta
Finalizado y muestra el siguiente estudio en la carpeta
Iniciar. RESPECTIVAMENTE

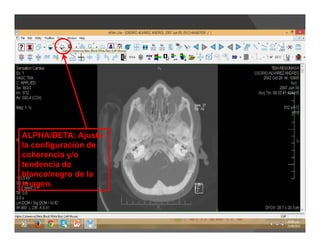

20. ALPHA/BETA: Ajusta
la configuración de
coherencia y/o
tendencia de
blanco/negro de la
imagen.

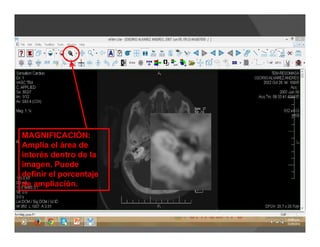

21. MAGNIFICACIÓN:
Amplía el área de
interés dentro de la
imagen. Puede
definir el porcentaje
de ampliación.

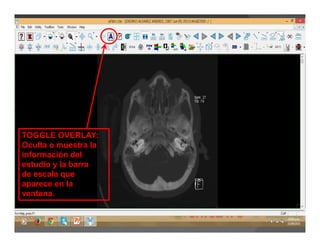

22. TOGGLE OVERLAY:
Oculta o muestra la
información del
estudio y la barra
de escala que
aparece en la
ventana.

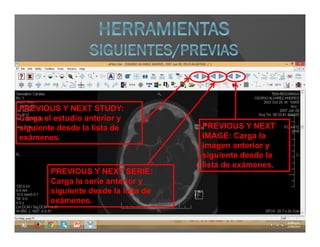

23. PREVIOUS Y NEXT STUDY:
Carga el estudio anterior y
siguiente desde la lista de
exámenes.
PREVIOUS Y NEXT
IMAGE: Carga la
imagen anterior y
siguiente desde la
lista de exámenes.
PREVIOUS Y NEXT SERIE:
Carga la serie anterior y
siguiente desde la lista de
exámenes.

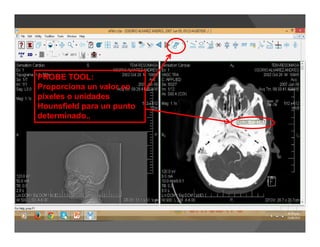

25. PROBE TOOL:
Proporciona un valor en
píxeles o unidades
Hounsfield para un punto
determinado..

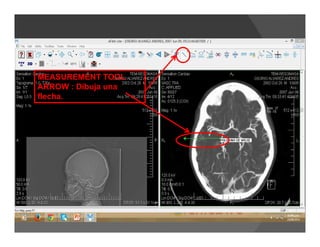

26. MEASUREMENT TOOL
ARROW : Dibuja una
flecha.

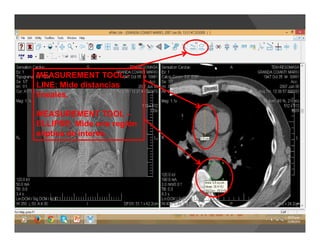

27. MEASUREMENT TOOL -
LINE: Mide distancias
lineales.
MEASUREMENT TOOL –
ELLIPSE: Mide una región
elíptica de interés.

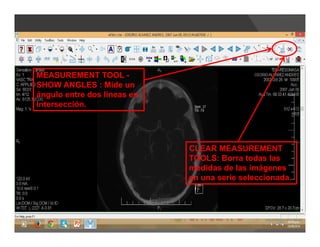

28. MEASUREMENT TOOL -
SHOW ANGLES : Mide un
ángulo entre dos líneas en
intersección.
CLEAR MEASUREMENT
TOOLS: Borra todas las
medidas de las imágenes
en una serie seleccionada.

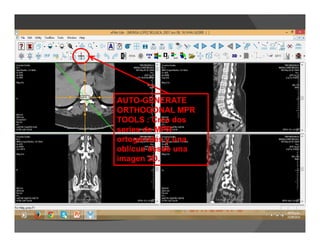

30. AUTO-GENERATE
ORTHOGONAL MPR
TOOLS : Crea dos
series de MPR
ortogonales y una
oblicua desde una
imagen 2D.

31. MEASUREMENT TOOL
- MPR: Crea una serie
MPR desde una
imagen 2D.

32. 3D CURSOR:
Sincroniza puntos
entre imágenes y
planos.

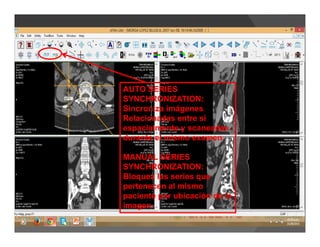

33. AUTO SERIES
SYNCHRONIZATION:
Sincroniza imágenes
Relacionadas entre sí
espacialmente y scaneadas
durante el mismo examen.
MANUAL SERIES
SYNCHRONIZATION:
Bloquea las series que
pertenecen al mismo
paciente por ubicación de la
imagen.

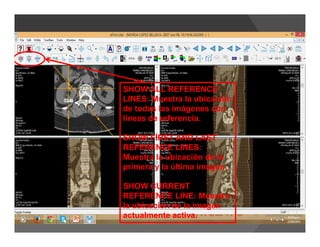

34. SHOW ALL REFERENCE
LINES: Muestra la ubicación
de todas las imágenes con
líneas de referencia.
SHOW FIRST AND LAST
REFERENCE LINES:
Muestra la ubicación de la
primera y la última imagen.
SHOW CURRENT
REFERENCE LINE: Muestra
la ubicación de la imagen
actualmente activa.

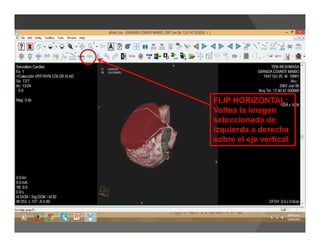

36. FLIP HORIZONTAL:
Voltea la imagen
seleccionada de
izquierda a derecha
sobre el eje vertical.

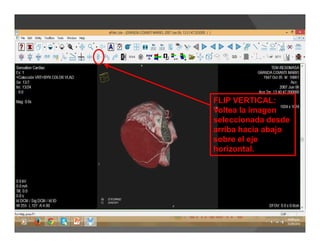

37. FLIP VERTICAL:
Voltea la imagen
seleccionada desde
arriba hacia abajo
sobre el eje
horizontal.

38. ROTATE 90 DEGREES
COUNTER
CLOCKWISE: Gira la
imagen seleccionada
90 grados en sentido
contrario a las agujas
del reloj.

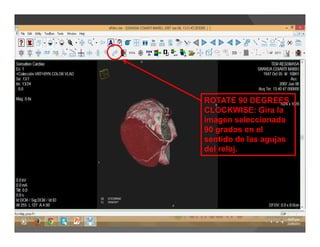

39. ROTATE 90 DEGREES
CLOCKWISE: Gira la
imagen seleccionada
90 grados en el
sentido de las agujas
del reloj.

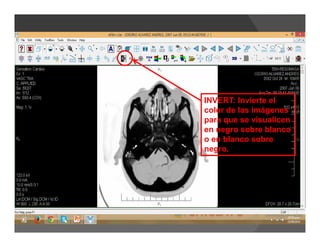

40. INVERT: Invierte el
color de las imágenes
para que se visualicen
en negro sobre blanco
o en blanco sobre
negro.

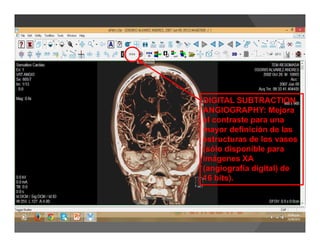

41. DIGITAL SUBTRACTION
ANGIOGRAPHY: Mejora
el contraste para una
mayor definición de las
estructuras de los vasos
(sólo disponible para
imágenes XA
(angiografía digital) de
16 bits).

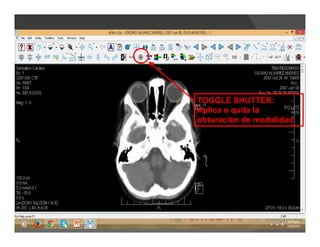

42. TOGGLE SHUTTER:
Aplica o quita la
obturación de modalidad.

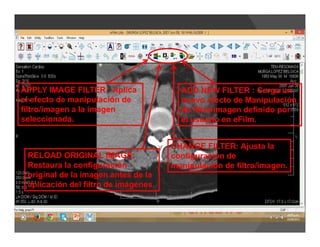

44. ADD NEW FILTER : Carga un
nuevo efecto de Manipulación
de filtro/imagen definido por
el usuario en eFilm.
CHANGE FILTER: Ajusta la
configuración de
manipulación de filtro/imagen.
RELOAD ORIGINAL IMAGE:
Restaura la configuración
original de la imagen antes de la
aplicación del filtro de imágenes.
APPLY IMAGE FILTER : Aplica
el efecto de manipulación de
filtro/imagen a la imagen
seleccionada.

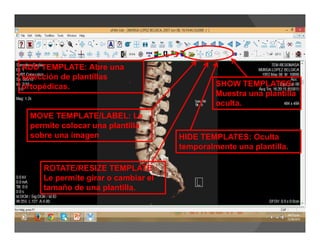

46. ADD TEMPLATE: Abre una
selección de plantillas
ortopédicas.
MOVE TEMPLATE/LABEL: Le
permite colocar una plantilla
sobre una imagen
ROTATE/RESIZE TEMPLATE :
Le permite girar o cambiar el
tamaño de una plantilla.
HIDE TEMPLATES: Oculta
temporalmente una plantilla.
SHOW TEMPLATES:
Muestra una plantilla
oculta.

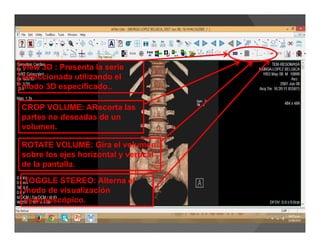

48. View 3D : Presenta la serie
seleccionada utilizando el
modo 3D especificado..
ROTATE VOLUME: Gira el volumen
sobre los ejes horizontal y vertical
de la pantalla.
CROP VOLUME: ARecorta las
partes no deseadas de un
volumen.
TOGGLE STEREO: Alterna el
modo de visualización
estereoscópico.

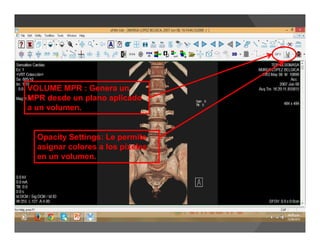

49. VOLUME MPR : Genera un
MPR desde un plano aplicado
a un volumen.
Opacity Settings: Le permite
asignar colores a los píxeles
en un volumen.

50. GRACIAS…!!!!
