El documento describe los diferentes tipos de válvulas utilizadas en sistemas de distribución de agua. Explica que las válvulas regulan el flujo de líquidos y pueden ser accionadas manual o automáticamente. Luego detalla los usos y características de válvulas de seccionamiento, interrupción, control, retención, compuerta, globo, aguja, macho, bola, mariposa, diafragma, apriete, alivio y purga de aire.

2. Una válvula hidráulica es un mecanismo que sirve para
regular el flujo de fluidos, que Pueden ser accionadas
manualmente o por medios automáticos o
semiautomáticos, En redes de distribución son más
usuales las válvulas que se operan manualmente
mediante palancas, volantes y engranes

3.  Los componentes de una red de distribución en
cualquier tipo de sistema que se construya, serán
tuberías principales o de mayor diámetro, tuberías
de relleno o secundarias de diámetros menores,
piezas especiales, VÁLVULAS, y cajas para
operación de válvulas.
 Las válvulas de seccionamiento son unos de los
elementos más importantes el los sistemas de
distribución y su localización deberá hacerse de la
forma más adecuada, pues debemos cuidar el
aspecto económico y el aspecto funcional.
El objetivo esencial es aislar sectores de la red, a fin
de poder separar las posibles fugas sin afectar el
servicio.

5.  La red de distribución estará provista de válvulas
de interrupción que permitan aislar sectores de
redes no mayores de 500 m de longitud.
 Se proyectarán válvulas de interrupción en todas
las derivaciones para ampliaciones.
 Las válvulas deberán ubicarse, en principio, a 4 m
de la esquina o su proyección entre los límites de
la calzada y la vereda.

6.  Las válvulas utilizadas tipo reductoras de presión,
aire y otras, deberán ser instaladas en cámaras
adecuadas, seguras y con elementos que
permitan su fácil operación y mantenimiento.
 Toda válvula de interrupción deberá ser instalada
en un alojamiento para su aislamiento,
protección y operación.
 Deberá evitarse los «puntos muertos» en la red, de
no ser posible, en aquellos de cotas mas bajas de
la red de distribución, se deberá considerar un
sistema de purga.

8. Las más usadas en la red de distribución

9. Válvulas
de control
Se comporta como
un orificio cuya
sección de paso varia
continuamente con
la finalidad de
controlar un caudal
en una forma
determinada. El
termino válvula de
control se refiere mas
a la función que al
tipo de válvula, es
decir es cualquier
válvula que sirva para
regular el estado del
flujo a través de la
tubería.

10. EXISTEN DIVERSAS APLICACIONES:
Válvulas reguladoras de Válvulas reguladoras de
presión. caudal.

11. Válvulas de
retención (check)
Las válvulas de
retención son
integrales y se
destinan a impedir la
inversión del flujo en
una tubería. La
presión del fluido
circulante abre la
válvula; el peso del
mecanismo de
retención y cualquier
inversión en el flujo la
cierran. de apertura
VISAGRA RETENCIÓN HORIZONTAL total.

12. Válvulas de
compuerta
Este tipo de válvula posee un
cuerpo totalmente encerrado
con un disco o puerta de forma
rectangular o circular, la cual
se mueve perpendicular a la
dirección del flujo. Cuando la
válvula esta abierta del
todo, se eleva por completo la
compuerta fuera del conducto
del flujo, por lo cual el fluido
pasa en línea recta por un
conducto que suele tener el
mismo diámetro de la tubería

13. Válvulas
de globo
Las válvulas de globo
sirven para regular o
limitar el paso de un
fluido. Están
construidas de tal
modo que cuando el
fluido pasa, producen
un cambio en la
dirección e
incrementan su
resistencia al paso en
forma gradual, según
la posición de cierre.

14. Válvula de
aguja
En diámetros
menores a una
pulgada, para
regular el flujo con
mayor precisión, se
usa otra versión de la
válvula de globo,
que tiene un vástago
de forma cónica.
Este es muy alargado
como una aguja.

15. Válvulas
de macho
Las válvulas
macho poseen un
dispositivo de
cierre u obturador
que está formado
por una especie
de tapón
troncocónico el
cual gira sobre el
eje central.

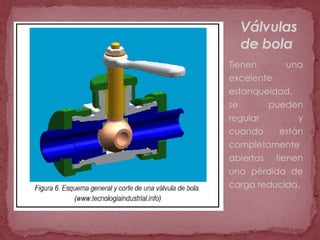

16. Válvulas
de bola
Tienen una
excelente
estanqueidad,
se pueden
regular y
cuando están
completamente
abiertas tienen
una pérdida de
carga reducida.

17. Válvulas de
mariposa
Las válvulas de mariposa
sirven para aplicaciones
de baja presión. Su diseño
es sencillo y se suelen usar
para controlar el flujo y
regularlo. Se caracterizan
por ser de operación
rápida, teniendo además
una pequeña caída de
presión dado a que no
alteran la dirección del
fluido.

18. Válvulas de
diafragma
Esta válvula ofrece
ciertas ventajas. Dan un
paso suave, laminar y sin
bolsas de fluido, sirviendo
para controlar el caudal
y producen un cierre
estanco aun existiendo
sólidos en suspensión en
la tubería. Aislamiento de
las partes internas, que
impide la contaminación
y corrosión del
mecanismo de
operación. Su
mantenimiento es
extremadamente
sencillo.

19. Válvulas de
apriete
La válvula de
apriete es de
vueltas múltiples y
efectúa el cierre por
medio de uno o
más elementos
flexibles, como
diafragmas o tubos
de caucho que se
pueden apretar u
oprimir entre si para
cortar la circulación.

20. Válvulas de
alivio
Se utilizan para evitar
que un exceso de
presión pueda causar
daño en las
instalaciones. Están
reguladas para una
determinada presión
de apertura, solo se
abren si el fluido
sobrepasa la presión
requerida, liberando
el exceso.

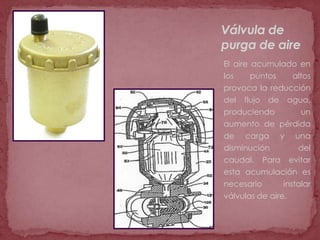

21. Válvula de
purga de aire
El aire acumulado en
los puntos altos
provoca la reducción
del flujo de agua,
produciendo un
aumento de pérdida
de carga y una
disminución del
caudal. Para evitar
esta acumulación es
necesario instalar
válvulas de aire.
