1. Tuberías y Accesorios
Operaciones de Transferencia de
MOMENTUM
ChemEng IQA

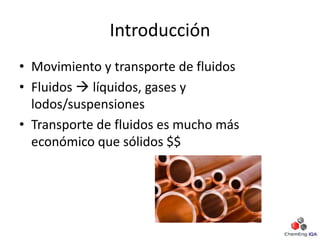

2. Introducción
• Movimiento y transporte de fluidos
• Fluidos  líquidos, gases y
lodos/suspensiones
• Transporte de fluidos es mucho más
económico que sólidos $$

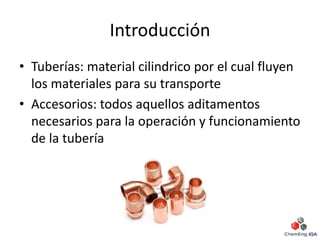

3. Introducción
• Tuberías: material cilindrico por el cual fluyen
los materiales para su transporte
• Accesorios: todos aquellos aditamentos
necesarios para la operación y funcionamiento
de la tubería

4. Tuberías y Accesorios
• Tubería: Sección transversal circular/cilíndrica
• Numerosos tamaños, materiales y grosores
• Materiales comunes:
– Aceros
– Aleaciones
– Plásticos (PVC)
– Cerámicas

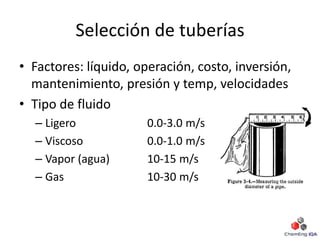

5. Selección de tuberías
• Factores: líquido, operación, costo, inversión,
mantenimiento, presión y temp, velocidades
• Tipo de fluido
– Ligero 0.0-3.0 m/s
– Viscoso 0.0-1.0 m/s
– Vapor (agua) 10-15 m/s
– Gas 10-30 m/s

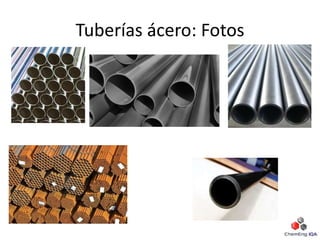

6. Tuberías ácero: Fotos

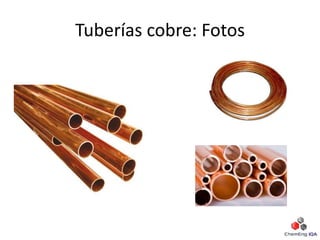

7. Tuberías cobre: Fotos

8. Tuberías PVC: Fotos

9. Tuberías Cerámicas: Fotos

10. Rugosidad de materiales

11. Tamaño
• Diámetro interior
• Diámetro exterior
• Diámetro Nominal
• “Cédulas” o Grosor: 10,
20… 40, 80, 120, 160…
• BWG: Birmingham Wire
Gauge
• (1/8” a 30”)

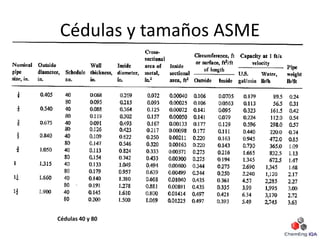

12. Cédulas y tamaños ASME
Cédulas 40 y 80

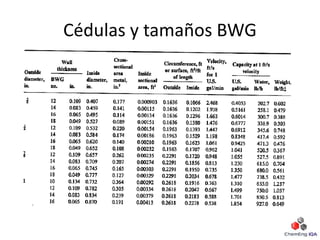

13. Cédulas y tamaños BWG

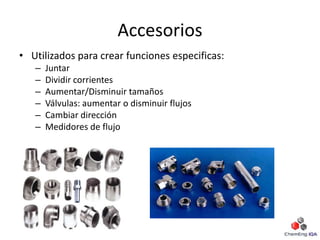

14. Accesorios
• Utilizados para crear funciones especificas:
– Juntar
– Dividir corrientes
– Aumentar/Disminuir tamaños
– Válvulas: aumentar o disminuir flujos
– Cambiar dirección
– Medidores de flujo

15. Accesorios
• Típicamente al juntar los
accesorios se aplican:
– Uso de teflón (<2 in)
– Uso de empaques (<2 in)
– Bridas (>2 in, alta presión,
altas velocidades)
– Uso de soldadura (alta
presión)

16. Accesorios: Cinta teflón

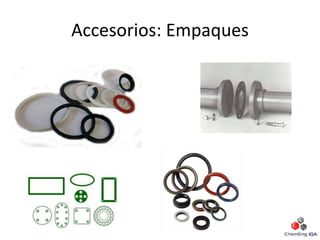

17. Accesorios: Empaques

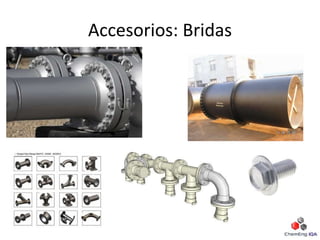

18. Accesorios: Bridas

19. Accesorios: Soldadura

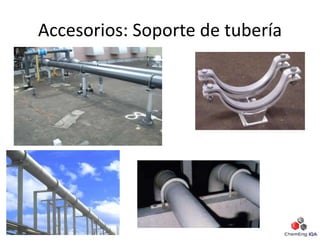

20. Accesorios: Soporte de tubería

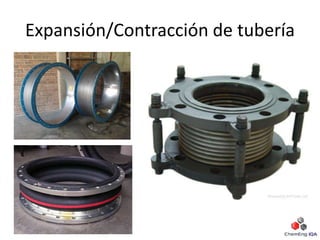

21. Expansión/Contracción de tubería

22. Expansión/Contracción de tubería

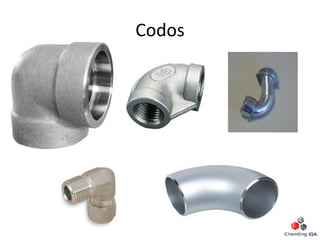

23. Codos

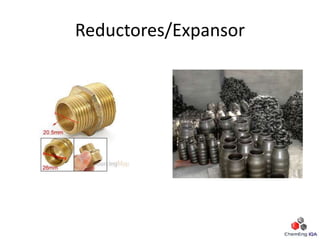

24. Reductores/Expansor

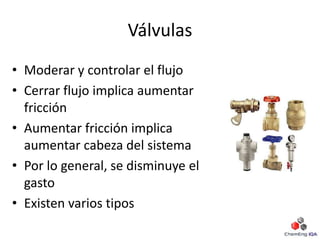

25. Válvulas
• Moderar y controlar el flujo
• Cerrar flujo implica aumentar
fricción
• Aumentar fricción implica
aumentar cabeza del sistema
• Por lo general, se disminuye el
gasto
• Existen varios tipos

26. Válvulas
• Globo
• Check (retención)
• Mariposa
• Bola
• Aguja
• Macho
• Ángulo

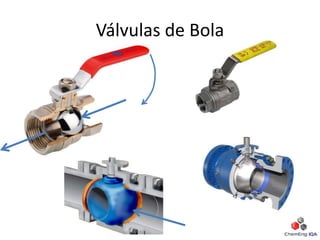

27. Válvulas de Bola

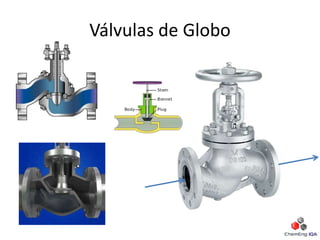

28. Válvulas de Globo

29. Válvulas de Diafragma

30. Válvula Check/retención

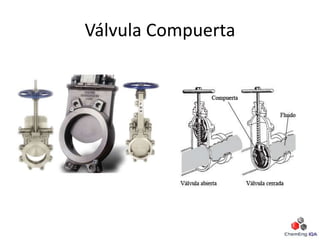

31. Válvula Compuerta

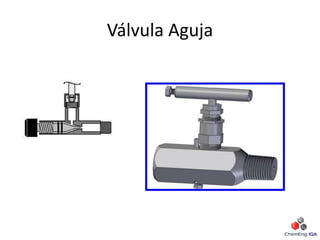

32. Válvula Aguja

33. Válvula Mariposa

34. Medidores de flujo
• Existen muchos
– Vórtice
– Turbina
– Magnético
– Ultrasónico
– Anemómetro de cable
• Típicos:
– Tubo Venturi
– Placa orificio

35. Medidores de flujo:
Tubo de Venturi

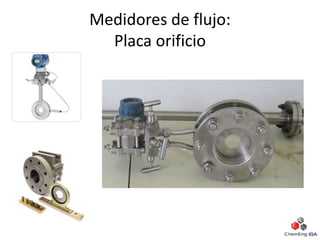

36. Medidores de flujo:
Placa orificio
