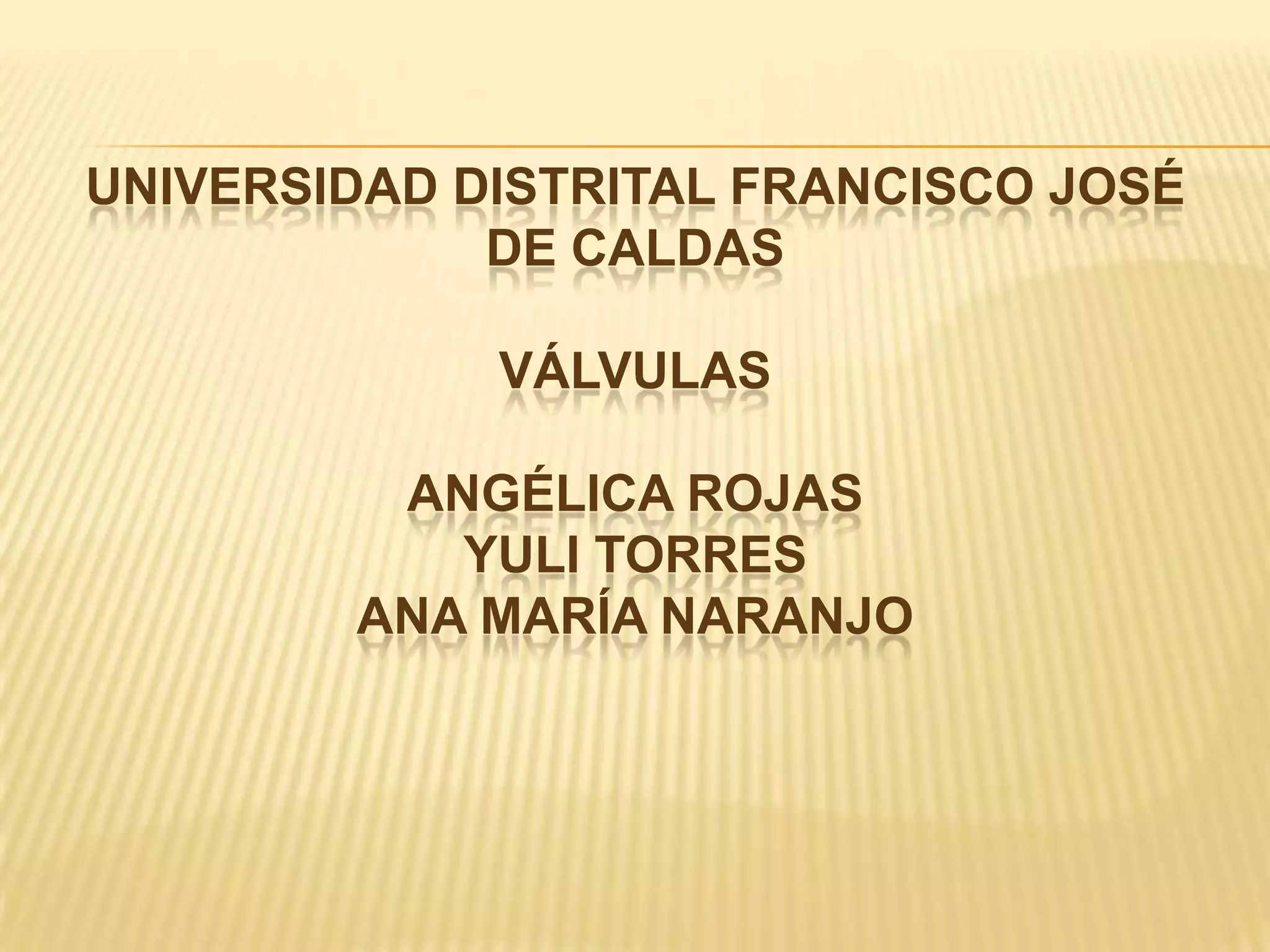

1. Universidad Distrital Francisco José de CaldasválvulasAngélica RojasYuli Torres Ana María Naranjo

2. válvula¿Qué es una válvula? Una válvula es un dispositivo mecánico destinado a controlar, retener, regular o dar paso a un fluido. Básicamente la válvula es un ensamblaje compuesto de un cuerpo con conexión a una tubería, de unos elementos que realizan la función de sellado que dejan pasar el fluido o no a partir de un accionamiento. Además puede ir completando por una serie de accesorios como posicionadores, transductores, reguladores de presión, etc.

3. Válvulas multi-giroVálvula de tres víasEsta es la primera de las válvulas que cambia la orientación de la corriente del fluido. En esta válvula como su nombre; lo indica, hay tres bocas de conexión o "puertas", la primera por donde entra la presión desde la bomba , la segunda que se comunica con el cilindro hidráulico y la tercera que es la conexión hacia el tanque o retorno .

4. Válvula de compuertaEs utilizada para el flujo de fluidos limpios y sin interrupción. Cuando la válvula está totalmente abierta, el área de flujo coincide con el diámetro nominal de la tubería, por lo que las pérdidas de carga son relativamente pequeñas. Este tipo de válvula no es recomendable para regulación o estrangulamiento ya que el disco podría resultar erosionado. Parcialmente abierta puede sufrir vibraciones. Tienen un uso bastante extendido en el sector petroquímico ya que permite estanqueidades del tipo metal-metal.

5. Válvula de globoLas válvulas de globo son llamadas así por la forma esférica de su cuerpo. Si bien actualmente algunos diseños ya no son tan esféricos, conservan el nombre por el tipo de mecanismo. El obturador tienen un movimiento lineal. La mayoría de los vástagos son roscados, permitiendo su avance mediante múltiples giros, como en las actuadas de forma manual con volante. Las válvulas de globo automatizadas pueden tener vástagos sin rosca, y el desplazamiento lineal viene directamente proporcionado por el actuador. La válvula de globo es muy utilizada en la regulación de fluidos.

6. Válvula de cono fijoLa válvula de Cono Fijo es una válvula de libre descarga, también conocida como válvula HowellBunger ® o válvula de Chorro Hueco (Hollow Jet valve). Estas válvulas se usan para descargar el agua a alta presión de los embalses o tuberías forzadas contra la atmósfera. Algunas válvulas están también diseñadas para trabajar submergidas en el agua. La salida del flujo de agua por la válvula no es convergente, se dice que la descarga tiene forma de chorro hueco. Una gran area de aire hace contacto con el spray de agua reduciendo la energía cinética de la misma. La válvula de chorro hueco está diseñada para disipar una gran cantidad de energía sin sufrir por cavitación o vibración.

7. Válvula tipo pinchEn las válvulas tipo pinch, también conocidas como válvulas de pellizco, la estanqueidad se consigue mediante la estrangulación de la misma conducción que es un tubo flexible llamado 'sleeve', el cual es el unico componente en contacto con el medio. Idóneas en servicios de líquidos pastasos y partículas sólidas en suspensión, evita el contacto con los mecanismos de la válvula y cualquier tipo contaminación hacia o desde el exterior.Generalementela válvula pinch está limitada a trabajar a bajas presiones

8. Valvulas cuarto de giroVálvula de BolaEn la válvula de bola un macho esférico agujereado controla la circulación del líquido. El sellado en válvulas de bola es excelente, la bola contacta de forma circunferencial y uniforme el asiento, el cual suele ser de materiales blandos. Las aplicaciones más frecuentes de la válvula de bola son de obertura/cierre. No son recomendables usarlas en servicios de parcialmente abiertas por un largo tiempo bajo condiciones de alta caída de presión a través de la válvula, ya que los asientos blandos pueden tener tendencia a salir de su sitio y obstruir el movimiento de la bola.

9. Tipos de válvula de bola-Válvula de bola flotante (Floatballvalve): La válvula se sostiene sobre dos asientos en forma de anillos. -Válvula de bola guiada ("Trunnion"): La bola es soportada en su eje vertical de rotación por unos muñones. Estos absorben los esfuerzos que realizan la presión del fluido sobre la bola, liberando de tales esfuerzos el contacto entre la bola y el asiento por lo que el par operativo de la válvula se mantiene bajo. Este diseño es recomendado en aplicaciones de alta presión o grandes diámetros.

10. Válvula de mariposaLas válvulas de mariposa son unas válvulas muy versátiles. Tiene una gran capacidad de adaptación a las múltiples solicitaciones de la industria, tamaños, presiones, temperaturas, conexiones, etc. a un coste relativamente bajo. El desarrollo de la válvula de mariposa es más reciente que en otro tipo de válvulas. Una mayor concienciación en el ahorro energético de las instalaciones favoreció su introducción, ya que su pérdida de carga es pequeña.En un principio se usaba en instalaciones a poca presión de servicio, pero mejoras tecnológicas permitió evolucionar la válvula de mariposa a usos de altas prestaciones.

11. Válvula “macho”Las válvulas de 'macho' también son conocidas por su nombre inglés "Plug valves" por el obturador. El obturador puede ser cilíndrico o cónico. Aunque las válvulas de bola son de alguna forma un tipo de válvula macho, son tratadas como otra clase. La válvula de macho se usa en servicio de apertura/cierre y desviación de flujos, ya que pueden tener una configuración multipuerto. Pueden ser utilizadas en fluidos con sólidos en suspensión. Las válvulas de "macho" tipo lift están diseñadas para levantar el obturador al inicio de maniobrar la válvula, protegiendo así las superficies de sellado obturador-asiento del desgaste por rozamiento.

12. Válvula de Retencion Duck BillLa válvula de retención tipo Duck-Bill (pico de pato) es una válvula económica utilizada en los desagües a sistemas de acantarillados o rios para evitar la entrada del fluido en sentido contrario, como por ejemplo en caso de una crecida del rio. También evitan la entrada de olores no deseados.La válvula Duck-Bill está construida por un tubo de goma (sleeve) aplanado en su final. La válvula solo se puede abrir cuando la fuerza del flujo empuja el extremo aplanado del tubo que actua como sello de la válvula. Sin flujo o flujo en sentido inverso la parte aplanada sella todavia más. La posición normal de la válvula es estar cerrada.

13. Válvula de Retención de Disco OblicuoLa válvula de retención de disco oblicuo, como válvula de retención abre al paso del fluido en una dirección y se cierra en el sentido inverso. Es conocida en sus términos en inglés como tilting disc valve. Es una válvula de retención muy versátil, su rapidez de cierre convierte la protección de bombas como una de sus principales aplicaciones. Se usa tanto en gases y líquidos, pero no es recomendable con sólidos en suspensión. Su pérdida de carga es relativamente baja.

14. Válvula de Angulo o angularVálvula empleada para controlar la circulación del aire o del líquido, en la que el eje de salida es perpendicular al eje de entrada. También llamada válvula angular.

15. Válvula de regulación de caudalEstas válvulas controlan el intercambio y la velocidad giratoria de actuadores hidráulicos, una variedad de válvulas de control de flujo incluyendo el and'or de la presión temperature-compensated siega las válvulas de control está disponible.Válvulas de control de flujo/válvulas del control y de cheque de flujoEstas válvulas son tipo compensador válvulas de la presión y de la temperatura y mantienen a independiente constante del flujo del cambio en la presión de sistema (carga) y la temperatura (viscosidad del líquido). Controlan la velocidad del actuador exacto. Las válvulas con una válvula de cheque integral permiten un flujo de control y un libre flujo reverso. El reajuste repetido se puede hacer fácilmente con una lectura digital.

16. Válvula hidráulica modularLas VÁLVULAS MODULARES se diseñan para simplificar sistemas hidráulicos, para eliminar el uso de las conexiones de pipa y así al espacio, al tiempo y a los costes de ahorro. Las válvulas modulares han estandarizado los interfaces y grueso de acuerdo con cada tamaño de la válvula. Cualquier circuito hidráulico puede ser compuesto apilando las válvulas modulares en la secuencia correcta una sobre otra y empernando los varios apilados a una base múltiple común.Las válvulas modulares reducen al mínimo notable el área y el espacio de instalación.No se requiere ninguna habilidad experta para montar, y además, un suplemento y un cambio al circuito puede ser realizado fácilmente y rápidamente.Los problemas tales como escapes, vibración y ruido de aceite resultando de las pipas y de los tubos se reducen al mínimo porque las pipas y los tubos no son necesarios.Los cheques y el mantenimiento de estas válvulas se pueden realizar fácilmente debido a el método de instalación. Ver la traducción

17. Válvula direccional hidráulicaEsto es una traducción automática. Estas válvulas controlan (dirección baja en el circuito hidráulico. Las varias válvulas direccionales que se extienden de las válvulas direccionales mandadas por solenoide a las válvulas de cheque conforme a la hidráulica Estándar- del aceite de JOHS Japón Estándar-son disponibles resolver la variedad en las necesidades de los clientes
