1. Republica Bolivariana de Venezuela
Universidad Fermín Toro
Decanato de Ingeniería
Fibra óptica
Integrante:
Wilmer Herrera 21295995
Cabudare, Septiembre de 2014

2. Fibra Óptica
Los sistemas de comunicación por fibra óptica
emplean también un medio físico dieléctrico como
canal de transmisión. En este tipo de sistemas la
información viaja en forma de rayos de luz, o sea en
ondas electromagnéticas guiadas; la única diferencia
con las ondas electromagnéticas de radio es la
frecuencia de operación.
. Como los sistemas de radiocomunicación, estos
sistemas requieren de transductores para el
acondicionamiento de la señal útil a transmitirse y
recibirse.
Las fibras son ampliamente utilizadas en
telecomunicaciones a largas distancias, ya que
permiten enviar gran cantidad de datos a una gran
velocidad, mayor que las de comunicaciones de
radio y de cable, igualmente son usadas para redes
locales

3. Aplicaciones
La fibra óptica es usada como medio para las telecomunicaciones y para
redes, ya que la fibra es flexible y puede utilizarse como un paquete de cables,
para ello se usan cables de fibra óptica.
Aplicaciones militares. La seguridad (secreto) que ofrecen las
comunicaciones por fibra óptica, hace que esta tecnología sea muy apetecible
en aplicaciones militares.
•Ópticas se pueden utilizar como sensores para medir la tensión, la temperatura,
la presión y otros parámetros. El tamaño pequeño y el hecho de que por ellas
no circula corriente eléctrica le da ciertas ventajas respecto al sensor eléctrico.
Son muy usadas en el campo de la iluminación. Para edificios donde la luz
puede ser recogida en la azotea y ser lleva mediante fibra óptica a cualquier
parte del edificio. Para hacer productos decorativos, tales como árboles de
navidad, lámparas, etc.
Enlaces de televisión. Esta especialmente indicada la utilización de fibras
ópticas en enlaces de televisión para aplicaciones de seguridad
•Mientras que el precio del cable de cobre aumenta año a año, en los sistemas
de fibra óptica la tendencia es a la inversa.

4. Tipos de fibra óptica.
Fibra multimodo de
salto de índice.
• El guiado de la señal luminosa está causado por la reflexión total
en la superficie de separación entre el núcleo y el revestimiento.
Señales incidentes con un ángulo cuyo seno sea inferior a la
apertura numérica, provocan la aparición de multitud de modos
(o dicho de forma más intuitiva, de multitud de rayos y ángulos de
reflexión) propagándose por el interior de la fibra .
• Este tipo de fibras son las más utilizadas en enlaces de distancias
cortas, hasta 1 km, y su aplicación más importante está en las
redes local
Fibra multimodo de
índice gradual.
• En este caso el cambio de índice de refracción en el interior de la
fibra es gradual, lo que provoca una propagación ondulada del
rayo de luz (figura b)
• Estas fibras provocan menos modos de propagación que las de
salto de índice y son las empleadas hasta 10 Km.

5. Tipos de fibra óptica.
Fibras
monomodo
• Es el caso conceptualmente más simple, ya
que se trata de una fibra de salto de índice
pero de un diámetro del núcleo tan pequeño
(inferior a 10 micras) que solo permite la
propagación de un modo, el fundamental
(Figura c). Este tipo de fibra el que permite
obtener mayores prestaciones y se usa en
enlaces de gran distancia. Estas fibras
presentan, no obstante, algunas desventajas,
como la mayor dificultad para inyectar la
señal luminosa a la fibra ( apertura numérica
típica de 0.1 > ángulo de incidencia de 120),
mayor sensibilidad a errores mecánicos, malos
tratos, empalmes defectuosos, etc.
•Generalmente se utilizan las fibras multimodo
en la primera y segunda ventanas, y
monomodo en la segunda y tercera ventanas

6. Fabricación de Cables de Fibra Óptica
Aunque parezca que la fibra óptica es flexible, está hecha de
vidrio, que no puede soportar dobleces pronunciados o esfuerzos
longitudinales.
Por lo tanto la fibra es colocada dentro de cables con una técnica
de construcción que permite que la fibra permanezca libre dentro
de un tubo. Usualmente los cables de fibra óptica tienen muchas
fibras, un elemento central de refuerzo y una o más capas
metálicas para protección mecánica. Algunos cables incluso
tienen pares de cobre para aplicaciones auxiliares.
Fuentes de Señal y Detectores
Para usar los cables de fibra óptica para comunicaciones, las
señales eléctricas deben de ser convertidas a luz, transmitidas,
recibidas y convertidas nuevamente de luz a señales eléctricas.
Esto requiere fuentes ópticas y detectores que puedan operar a las
tasas de datos de los sistemas de comunicación.

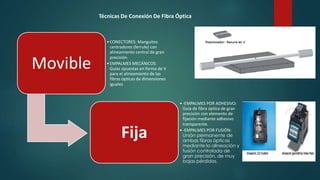

7. Movible
Técnicas De Conexión De Fibra Óptica
• CONECTORES: Manguitos
centradores (ferrule) con
alineamiento central de gran
precisión.
•EMPALMES MECÁNICOS:
Guías opuestas en forma de V
para el alineamiento de las
fibras ópticas de dimensiones
iguales
Fija
• -EMPALMES POR ADHESIVO:
Guía de fibra óptica de gran
precisión con elemento de
fijación mediante adhesivo
transparente.
• -EMPALMES POR FUSIÓN:
Unión permanente de
ambas fibras ópticas
mediante la alineación y
fusión controlada de
gran precisión, de muy
bajas pérdidas.

8. Técnicas De Verificación De Fibra Óptica
Cable de
Fibra
óptica
debería
ser
verificado
en tres
etapas:
1ª Etapa: Recepción del suministro.
- Localización defectos de fabricación.
- Localización defectos por transporte.
2ª Etapa: Realización del conexionado.
- Localización defectos de instalación.
- Localización defectos en el montaje de conectores en campo.
- Localización defectos en el proceso de empalmes de las fibras ópticas.
3ª Etapa: Ensayo de aceptación.
- Certificación de la red.
- Cumplimiento con especificaciones de servicio.

9. Inspección Visual:
- Microscopios (inspección del
conexionado en campo y taller).
Procedimiento:
Limpiar la superficie a
inspeccionar.
Seleccionar el tipo de adaptador
en el microscopio.
Ajustar el enfoque.
Verificar estado.
- Identificador de fibras.
Identificar disposición de la fibra
óptica.
Localización de empalmes en cajas.
Localización de roturas de fibra
óptica en cordones y cables.
Comprobador de continuidad
óptica
Técnicas De Verificación De Fibra Óptica

10. Medida de potencia optica
Adaptadores para fibra desnuda
(conexionado de cable de fibra óptica).
Medidor de potencia (Selector de
longitud de onda adecuada).
Fuente de emisión (Led o laser
adecuado a la longitud de onda).
- Procedimiento
Puesta en marcha de los equipos (para
su estabilidad).
Seleccionar longitud de onda en ambos
equipos.
Calibrar el equipo mediante cordones
de parcheo y adaptador.
Puesta a "0 dBr" o anotar valor de
potencia (dB) de la fuente.
Conectar cordón "A" en adaptador del
tramo a comprobar.
Conectar cordón "B" en adaptador del
tramo a comprobar.
Registrar valor obtenido, repetir
procedimiento o con el resto.
Técnicas De Verificación De Fibra Óptica

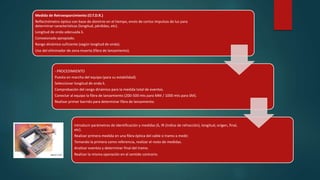

11. Medida de Retroesparcimiento (O.T.D.R.)
Reflectrómetro óptico con base de dominio en el tiempo, envío de cortos impulsos de luz para
determinar características (longitud, pérdidas, etc).
Longitud de onda adecuada λ.
Conexionado apropiado.
Rango dinámico suficiente (según longitud de onda).
Uso del eliminador de zona muerta (fibra de lanzamiento).
- PROCEDIMIENTO
Puesta en marcha del equipo (para su estabilidad).
Seleccionar longitud de onda λ.
Comprobación del rango dinámico para la medida total de eventos.
Conectar al equipo la fibra de lanzamiento (200-500 mts para MM / 1000 mts para SM).
Realizar primer barrido para determinar fibra de lanzamiento.
Introducir parámetros de identificación y medidas (λ, IR (índice de refracción), longitud, origen, final,
etc).
Realizar primera medida en una fibra óptica del cable o tramo a medir.
Tomando la primera como referencia, realizar el resto de medidas.
Analizar eventos y determinar final del tramo.
Realizar la misma operación en el sentido contrario.

12. Tecnologías asociadas
La alineación del núcleo de una fibra óptica con las zonas activas tanto del emisor
como del receptor, es un factor muy importante para maximizar la potencia
acoplada. Lo mismo vale en el caso de una interconexión entre fibras.
Los núcleos deben estar perfectamente alineados entre sí para minimizar las
pérdidas. El pequeño diámetro de las fibras hace de este factor un elemento critico.
Se habla de empalmes en el caso de una interconexión permanente, mientras que
los conectores son conexiones temporales (desconectables).
La mayor parte de la pérdidas en las interconexiones son debidas a desplazamientos
laterales de los ejes de las fibras, mala terminación de los extremos,
desalineamientos angulares y reflexiones.
En la técnica de empalme por fusión las fibras se juntan y se calientan hasta el punto
de elasticidad, produciendo la fusión. Las pérdidas en un empalme mecánico son de
unos 0.5 dB mientras que los empalmes por fusión tienen pérdidas de
aproximadamente unos 0.2 dB.
La aplicación principal de Los conectores es la conexión de la fibra a un transmisor o
a un receptor.
Los empalmes y conectores se usan para enlaces punto a punto. Cuando hay que
distribuir luz entre varias fibras se usan los acopladores.

13. VENTAJAS
DESVENTAJA
S

15. - Gran abundancia de la
materia prima SiO2.
- Interferencia pequeñas entre
fibras.
- Cableado de muchas fibras
en un solo ducto.
Se facilita la movilidad en
áreas reducidas (gracias a su
peso y dimensiones menores
en comparación con el peso y
dimensiones de los
conductores eléctricos).
- Alta privacidad de la
transmisión.
- Sensibilidad limitada por el
ruido quántico.
- Niveles pequeños de
potencia eléctrica en el
transmisor.
Otras características adicionales:

16. Técnicas:
• La fibra es un medio de
transmisión de información
analógica o digital. Las
ondas electromagnéticas
viajan en el espacio a la
velocidad de la luz.
•Básicamente, la fibra
óptica está compuesta por
una región cilíndrica, por la
cual se efectúa la
propagación, denominada
núcleo y de una zona
externa al núcleo y coaxial
con él, totalmente
necesaria para que se
produzca el mecanismo de
propagación, y que se
denomina envoltura o
revestimiento.
La capacidad de transmisión
de información que tiene
una fibra óptica depende
de tres características
fundamentales:
a) Del diseño geométrico de
la fibra.
•b) De las propiedades de
los materiales empleados
en su elaboración. (diseño
óptico)
•c) De la anchura espectral
de la fuente de luz
utilizada. Cuanto mayor
sea esta anchura, menor
será la capacidad de
transmisión de información
de esa fibra.
