Conceptos Básicos
Parámetros
Tipos de fibras
Cables de Fibra Optica
Conectores
Empalmes
Métodos de prueba
Diseño
Introducción a la Fibra
Optica

HistoriaHistoria
• 1704 Isaac Newton publica “Treatise of
Optics” sobre la refracción de la luz.
• 1850s Se demuestra “La Reflexión
Total interna”
• 1880 Se patenta el concepto “Luz
entubada”
• 1950s Se desarrolla el fibrascopio; el
término “Fiber Optics” se acuña

Entrando a la era de la Fibra Óptica
• 1960 Primer Láser
• 1970 Fabricación de fibra mono-modo con
atenuaciones menores a 20 dB/km
• 1977 Primer sistema comercial en servicio
• 1997 Se desarrolla el conector VF-45
• 1998 Aparecen comercialmente las primeras
fuentes VCSEL

Normas y Especificaciones de
Fibra Optica
• ISO 11801
• ITU (CCITT) G.651 y G.652 Libro Rojo
• ANSI/EIA/TIA 568A
• TSB 75
• ASC-X3T11 Fiber Channel
• E.B. 4-02 TELMEX
• NOM-130-ECOL-1999
• NOM-001-STPS-1999

Estándares EIA/TIAEstándares EIA/TIA

¿Qué es una Fibra Optica?¿Qué es una Fibra Optica?
• Podemos considerarla como una guía de
onda dieléctrica, es decir es un tubo de
vidrio maciso muy pequeño, en dos capas,
integrada por un núcleo y un revestimiento.
El principio de operación de basa en los
fenómenos de reflexión y refracción de la
luz.

El efecto del índice de Refración
en la Fibra Óptica
El índice de Refracción indica la relación de la velocidad de la luz en el vacío.
Revestimiento
Núcleo
n2
n1
n2
Fuente
de luz n2
Modo de
propagación

Elementos de la fibra

Características y ventajas
de la Fibra Óptica
• No conductiva
• No RFI/EMI
• No se requiere lazos de tierra
• Seguridad
• Muy ligera
• Ocupa poco espacio
• Mayor capacidad de datos
• Costos de instalación bajos

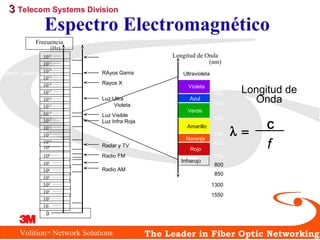

Espectro Electromagnético
Rayos Cósmicos RAyos Gama
Rayos X
Luz Ultra
Violeta
Luz Visible
Luz Infra Roja
Radar y TV
Radio FM
Radio Onda Corta
Radio AM
Frecuencia
(Hz)
1022 ––––––
1020 ––––––
1021 ––––––
1019 ––––––
1017 ––––––
1018 ––––––
1016 ––––––
1014 ––––––
1015 ––––––
1013 ––––––
1011 ––––––
1012 ––––––
1010 ––––––
107 ––––––
105 ––––––
106 ––––––
104 ––––––
102 ––––––
103 ––––––
10 ––––––
0
Ultravioleta
Violeta
Amarillo
Naranja
Rojo
Infrarojo
Azul
Verde
Longitud de Onda
(nm)
400
455
490
550
580
620
750
800
850
1300
1550
33 Telecom Systems Division
109 ––––––
108 ––––––
Longitud de
Onda
C
f
λ =

Propiedades de la Luz
• Reflexión - Los rayos rebotan en la interfase.
• Refracción - Los rayos de luz se desvían al pasar
por la interfase.
Rayo
Incidente
Rayo Reflejado
Rayo Refractado
Normal
Interfase

Índice de Refracción
Índice de Refracción=
Vel. de la luz en el vacío
Vel. de la luz en el material

Indice de refracción*Indice de refracción*
Vacío 1.0
Aire 1.0003
Agua 1.33
Cable de Fibra Óptica (MM) 1.457
Cable de Fibra Óptica(SM) 1.471
Vidrio 1.5-1.9
Diamante 2.42
* Siempre será un número mayor a 1.0

Aceptación de la Luz en la FibraAceptación de la Luz en la Fibra
Cono de Aceptancia
N.A. (Apertura Numérica)

• Pulso Eléctrico de entrada = Pulso
Eléctrico de salida
Conversión
Eléctrica
a Luz
Conversión
Luz a
Eléctrica
LED
Fuente de
Luz
Foto-
Detector
Pulso
Eléctrico
de Entrada
Pulso
Eléctrico
de Salida
Pulso de Luz
Concepto Básico de la Transmisión
de luz por fibra óptica
Pulso de Luz

Clasificación de las Fibras
Opticas
Multimodo
índice
graduado
Mono Modo
índice
escalón
Núcleo
50 µm
62.5 µm
100 µm
125 µm
125 µm
125 µm
9 µm125 µm
Revestimiento

Fibra Multi Modo con perfil de índiceFibra Multi Modo con perfil de índice
escalonadoescalonado
Fibra con índice
escalón
Perfil del
índice de
rafracción

Dispersión ModalDispersión Modal
• La luz viaja a través de varias
trayectorias (modos)
• El tiempo de propagación de los
modos varía de acuerdo a la longitud
de la trayectoria
Núcleo de la fibra
Modos
de
propagaciónFuente de luz Receptor

Fibra Multi Modo con perfil de índiceFibra Multi Modo con perfil de índice
graduadograduado
Fibra Multi Modo con
índice graduado
Perfil del
índice de
refracción

Fibra MonomodoFibra Monomodo
Fibra Mono Modo (índice escalón)
Pulso
de
salida
Pulso de
entrada
Un Modo = No existe dispersión Modal

AtenuaciónAtenuación
• Es el decremento de la potencia de una
señal óptica desde la entrada hasta la salida.
Entrada Salida

Pérdidas de luzPérdidas de luz
• La fibra pierde luz inherentemente
• Se mide en decibeles(dB)
• Ejemplo: 3 dB = 50% Transmisión de Luz
10 dB = 10% Transmisión de Luz
20 dB = 1% Transmisión de Luz
Input Light Output Light

Causas de AtenuaciónCausas de Atenuación
Microcurvaturas
Acabado
irregular
Burbujas
Macrocurvatura
Impurezas
(Absorción)
Cambios en densidad
(Dispersión por aberración)

Radio Mínimo de CurvaturaRadio Mínimo de Curvatura
Exceder el Radio Mínimo de Curvatura implica tener
Atenuación debido a las Macrocurvaturas.
– Dispersión de guia-onda
Cubierta
Núcleo
R

Fibra MultimodoFibra Multimodo

Fibra MonomodoFibra Monomodo

Fuentes de LuzFuentes de Luz
• Diodo Emisor de Luz (LED)
– Bajo Costo
– Baja Potencia
– Amplio Ancho Espectral
• Diodo Láser
– Alto Costo
– Potencia Media
– Angosto Ancho Espectral
• VCSEL (Vertical Cavity Surface Emitting Laser)
– Bajo Costo
– Potencia Media
– Angosto Ancho Espectral

LED vs LaserLED vs Laser
Spectral WidthSpectral Width
LED Lase
r
1260 1300 1340 1290 1300 1310

Dispositivos ReceptoresDispositivos Receptores
• Foto Diodo PIN:
– Emite un electrón por cada fotón
recibido
• Foto Diodo de Avalancha:
– Emite muchos electrones por cada
fotón recibido.

Detectores
Curva de Respuesta a la Longitu de
Onda
500 700 900 1100 1300 1500 1700
0.00
0.20
0.40
0.60
0.80
Sensibilidad
500 700 900 1100 1300 1500 1700
Longitud de Onda
Silicon Germanium InGaAs

Cables
de
Fibra Óptica

CABLES DE FIBRA ÓPTICACABLES DE FIBRA ÓPTICA
• CABLES DE TUBO HOLGADO
(LOOSE TUBE).
• CABLE DE TUBO APRETADO
(TIGHT BUFFER)

Tipos Básicos de CableTipos Básicos de Cable (Comparación)(Comparación)
TUBO APRETADO= El tubo separador es extruído
directamente sobre la Fibra (900 MICRAS)
TUBO HOLGADO = D.I. del tubo holgado > D.E. de la
Fibra

Cables de tubo holgadoCables de tubo holgado
Relleno
Chaqueta
Externa
Abrigo
Tubo
Separador
Hilos de
Aramid
Tubo Falso
Fibra
Cordón
Atado de
Núcleo
Armadura
Dieléctrico Armado
Miembro Dieléctrico
Central

Construcción del CableConstrucción del Cable
Chaqueta externa
(PVC)
Revestimiento
Miembro de fuerza
(Kevlar)
Separador
(PVC)
Cubierta
Núcleo
Cable de una sola fibra

Construcción del CableConstrucción del Cable
Plenum InteriorPlenum Interior
Fibra Cubierta
Separador
Termoplástico
Aramid
Chaqueta de Fluoruro
co-polymero

Selección del cable adecuadoSelección del cable adecuado
¿Cómo seleccionar el tipo de cable necesario?
¿Qué criterios debo seguir?

TIPOS DE CABLES PARA
CABLEADO ESTRUCTURADO
Cobre
• CM (Communications)
• CMR (Communications Riser)
• CMP (Communications Plenum)
• LSZH (Low Smoke Zero
Halogen)
Fibra Óptica
• OFN
• OFNR
• OFNP
• LSZH
• OFC
• OFCR
• OFCP

Clasificación del CableClasificación del Cable
por estándares de seguridadpor estándares de seguridad
• NEC - National Electric Code
- Emitido cada 3 años por la NFPA
- En 1987 NEC requirió que todos los cables de fibra cumplieran cierto nivel
de seguridad contra el fuego.
- Es sólamente un recomendación -
Artículo 770 : Cable de Fibra Óptica
• UL - Underwriters Laboratory
- Listados UL : daños a la vida y la propiedad
- Se designana OF: Fibra Óptica
- OFC : Fibra Óptica Conductivo
- OFN : Prueba de Flama Vertical UL 1581
- OFNR : Riser - Prueba UL 1666
- OFNP : Plenum - Prueba NFPA 262 - 1985
- Cable libre de Halógenos
• MSHA - Mining, Saftey & Health Administration
33Telecom Systems Division

La NEC 1987 requiere que todos los cables de fibra
óptica deben cumplir con cierto nivel de seguridad
contra el fuego. Un cable completamente dieléctrico se
designa OFN (fibra óptica no-conductivo) contrario a un
OFC (fibra óptica conductivo). El cable OFN es de
aplicación general. Debe pasar la Prueba de Flama en
Charola Vertical UL 1581.
OFNR (fibra óptica no-conductivo riser) implica que todo
miembro dieléctrico del cable de fibra esté clasificado
como “riser”. Un riser es una charola o hueco vertical
por el que corre el cable de piso a piso dentro de un
edificio. Los cables riser deben poseer “características
resistivas al fuego capaces de prevenir la expansión del
fuego de un piso a otro” Los cable riser deben pasar las
pruebas UL 1666. (más estricta que la UL 1581)

OFNP (Fibra óptica no-conductivo plenum) implica que
todo miembro dieléctrico del cable de fibra óptica esté
clasificado como “plenum”. Plenum es el espacio usado
para el manejo del aire acondicionados. El cable
Plenum debe tener “características adecuadas de
resistencia al fuego y baja producción de humos”. Los
cables plenum deben pasar la prueba NFPA 262-1985
test, la cual es la más estricta de todas la pruebas UL
para cable. Los cables plenum se prueban para
características de humo y flama, pero no para
emisiones tóxicas.

Aplicaciones
• Ductos de aire
(Plenums), Charolas,
Conduits
• Atado Aéreo
• Instalación Vertical
• Directamente
Enterrado
Se recomienda cable de
tubo apretado (Breakout o
tight buffer)
Evitar aplastar, enrollar y
curvaturas cerradas.
Los procedimientos de
instalación son los mismos que
los de cable eléctrico.
Cubiertas tipo OFNP o LSZH

Ambientes del Cable
Instalación similar a los cables
eléctricos soportados por una
guía.
Se recomienda tubo holgado
debido al severo medio
ambiente y temperatura.
La mayoría de los tubos
holgados pueden ser
engrapados cada 3 a 5 pies,
sujetados con cinchos o atados
helicoidalmente.
Opción de cable
autosoportado
Ductos de aire
(plenums), Charolas,
Conduits
Atado Aéreo
Instalación Vertical
Directamente
Enterrado

Ambientes del Cable
Se requiere engrapado:
3 - 5 pies exteriores
50 - 100 pies interiores
La migración de las fibras
en tubo holgado puede ser
reducida colocando lazos de
1 a 1.5 pies en lo alto, en el
fondo y al centro.
Cuniertas tipo OFNR o
LSZH
Uso de Fire Barriers
Ductos de aire
Conduits
Atado Aéreo
Directamente
Enterrado

Ambientes del CableAmbientes del Cable
El Cable se puede
colocar directamente
enterrado.
Se recomienda cable
armado por el severo
medio ambiente,
roedores y rocas.
Accesorios de
localización
Ductos de aire
Conduits
Atado Aéreo
Directamente
Enterrado

ComparativosComparativos
Parámetro Estructura
Tubo Holgado Tubo apretado
Radio de curvatura Mayor Menor
Diámetro Mayor Menor
Fuerza de tensión, Instalación Alta Baja
Resistencia al impacto Baja Alta
Resistencia al triturado Baja Alta
Cambio de atenuación a baja
temperatura Bajo Alto

CONECTORES DECONECTORES DE
FIBRA OPTICAFIBRA OPTICA

Conectores de Fibra OpticaConectores de Fibra Optica
• Los conectores de fibra óptica son
dispositivos diseñados para
proporcionar una unión mecánica,
temporal, confiable y de bajas
pérdidas de dos extremos de fibra
óptica o de un extremo de fibra
óptica con algún dispositivo
fotoelectrónico.

Consideraciones de losConsideraciones de los
ConectoresConectores
• Construcción
• Repetitividad
• Comportamiento térmico
• Alineamiento de férulas
• Pérdida o pérdida de inserción; pérdida por
mal empatado
• Típicamente pérdida menor a 0.2 dB por
par empatado (5% de pérdida de señal)
• Tipo de contacto: Recto, PC y Angulado

Connection Loss Factors
Good Cleave
smooth, mirrored surface
End-Face Quality
Polishing
• Clean Fiber Core
• No Cracks, Scratches,
Pits
Bad Cleave
chips and shards
Bad Cleave
cracks and hackles

Connection Loss Factors
Lateral
Misalignment
Angular
Misalignment
End
Separation

Excentricidad
Núcleo-revestimiento

Alineación TriaxialAlineación Triaxial
X-Y-Z de conectores de férulaX-Y-Z de conectores de férula
Componentes Concéntricos
•Núcleo a Revestimientos
•Fibra a tubo capilar
•Tubo capilar a D.E. férula
•D.E. Ferula a Tubo alin.
Componentes Longitudinales
•Pulido de la cara de la fibra
•Presión del resorte
Tubo alineador de precisión
Z
X
Y
Adhesivo
Ferula de
precisión
∆
Fibra Optica

Alineamiento de férulasAlineamiento de férulas
Tolerancias en las Pérdidas de LuzTolerancias en las Pérdidas de Luz
Fibras con D.E. de 125 micras y 5 micras mal
alineadas.
Núcleo multi modo de 50
micras –
Pérdida aceptable
Núcleo mono modo de 10
micras –
Pérdida no aceptable

Desplazamiento de AlineamientoDesplazamiento de Alineamiento
TransversalTransversal
Despalzamiento Transversal (µm)
Pérdida
(dB)
MonoModo
Núcleo = 9.5 µm
λ = 1.3 µm
Desplazamiento Lateral
MultiModo
Núcleo = 62.5 µm
NA = 0.27
λ = 1.3 µm

Desplazamiento en la AlineaciónDesplazamiento en la Alineación
AngularAngular
Desplazamiento Angular (en grados)
Pérdida
(dB)
Mono Modo
Núcleo = 9.5 µm
λ = 1.3 µm
Desplazamiento Angular
Multimodo
Núcleo = 62.5 µm
NA = 0.27
λ = 1.3µm

Desplazamiento de AlineaciónDesplazamiento de Alineación
LongitudinalLongitudinal
Desplazamiento Longitudinal (µm)
Pérdida
(dB)
MonoModo
MFD = 9.5µm
λ = 1.3µm
Separación
MultiModo
Núcleo = 62.5µm
NA = 0.27
λ = 1.3µm
Sin
Gel de
acoplam
ientod
e índice
Con Gel

• Tipo de Empate: Perdidas por Inserción
• Recto, PC, Angulado
• Pérdidas de retorno
• Acopladores requeridos

• Características del Terminado:
Pérdidas de retorno.
• Calidad del Pulido
• Pulido Defectuoso
• Pulido Excesivo
• Pulido Insuficiente

Proceso de PulidoProceso de Pulido
Depende de las características del Conector
y la fibra
• Desbastar la Fibra
• Remover Adhesivo
• Nivelar Férula. De acuerdo al tipo de férula
• Pulir Cara . De acuerdo al tipo de fibra.
• MM.- Manual
• SM.- Mecanizado. (No se recomienda en
campo)

Pulido de conectoresPulido de conectores
• Oxido de Aluminio
• Diamante
Abrasivos para Fibra Optica

TIPOS DE CONECTORES
• ST
• SC
• SC Angled
• FC/PC
• FC Angled
• VF-45

• SC
• SC Angled
• Funcionamiento tipo Push-pull
• Principales aplicaciones:
– Cableado estructurado
– Telefonía de larga distancia
– Sistemas de televisión por cable

• ST
– Alineamiento por medio de diente
– Presión ejercida por un resorte
– Usado principalmente en cableado
estructurado
– Tendencia al desuso

• FC/PC
• FC Angled
• Aplicaciones:
– Telefonía de larga distancia
– Equipos de instrumentación

Soluciones de Conectorización 3MSoluciones de Conectorización 3M
• EPOXICO
• HOT MELT
• CRIMPLOK
• VOLITION

Soluciones de ConectorizaciónSoluciones de Conectorización
EpóxicaEpóxica
• Procedimiento

Hot MeltHot Melt
• Características
– Adhesivo incluído en el conector
– Preparación más rápida y barata
– Reutilizable
– Evita desperdicios
• Tipos de conectores
– ST
– SC
– FC/PC 3

CrimpLokCrimpLok
• Método de
conectorización en seco
• No requiere adhesivos
• Kit Compacto
• Tipos de conectores:
– ST
– SC

CrimpLokCrimpLok
• Tiempo de preparación 3 min
• Pulido de un sólo paso
• No se requieren de
instalaciones eléctricas
• Ideal en aplicaciones de
seguridad
• Aplicaciones de alta densidad

VOL-0799
Breakout Kit

Empalmes deEmpalmes de
Fibra ÓpticaFibra Óptica

Empalme por Fusión
• Se alinean las fibra y son fusionadas por un arco eléctrico en la unión.
• Bajas pérdidas, típicamente para núcleos pequeños de fibras mono
modo.
• No se require adhesivos epóxicos.
• Equipo de alto costo.
Electrodo
Electrodo
Arco Eléctrico
Fibra 1 Fibra 2
( )( )

Fibrlok IIFibrlok II

Herramienta para EmpalmesHerramienta para Empalmes
MecánicosMecánicos
Herramienta de aplicación de bajo
costo
Procedimiento simplificado de
empalme, no requie entrenamiento
especial
Desempeño y Confiabilidad probada
Rápido de aplicar
Ideal en reparaciones de emergencia

Sistemas de administración deSistemas de administración de
Fibra OpticaFibra Optica
• FibrMax
• 8400
• Sistema Pouyet
• Proptic

Sistemas de administraciónSistemas de administración
de Fibra Opticade Fibra Optica
• Familia 8400.
• Permite manejar gran cantidad
de fibras
• Diferentes tipos de conectores
• Espacios para charolas de
empalme.
• Empalme mecánico o de fusión

StandardStandard
TOPTOP ‘‘‘‘Economic’’Economic’’
ONEONE

PROPTIC : PrecablingPROPTIC : Precabling
Circular Frame SystemCircular Frame System

Cierres de Empalme
• 2178
• FibrDome
• Pouyet

Cierres de EmpalmeCierres de Empalme
•2178
•Empalme mecánico o de fusión
•Subterráneo aéreo o en poste
•Reintervenibles

Cierres de Empalme 2178Cierres de Empalme 2178
•Módulos de expansión
•Empalmes de línea o derivación
•Sellado perfecto
•Presurizable
•Desde 6 hasta 360 fibras

FibrDomeFibrDome
Reintervenible
Se puede instalar en registro, poste
o gabinete
Hasta 96 fibras

StandardStandard
MPE/OMPE/O
BPE/OBPE/O
Cierres Pouyet

Building Interface BoxesBuilding Interface Boxes
CROS / RSPOCROS / RSPO

METODOSMETODOS
DEDE
PRUEBASPRUEBAS

Pruebas de Fibra OpticaPruebas de Fibra Optica
• Tipos de pruebas
– Continuidad
– Atenuación:
• Transmisión:
– Cut Back
– Pruebas de pérdidas por inserción (Mediciones de
potencia óptica) OPM
• Pruebas de retrodispersión o reflectometría (OTDR)

Prueba de continuidadPrueba de continuidad
• Probador de luz intermitente
– Usado para verificar que la luz pasa a través de
la fibra (continuidad punta a punta)
– Se usa para la identificación de fibras
– Verificar polaridad en sistemas duplexVerify
polarity in a duplex circuit
• Esta prueba es úsitl sólo para pruebas fallas sencillas

Pruebas de pérdidas por inserciónPruebas de pérdidas por inserción
• Se realiza utilizando una
fuente de luz y un medidor
de potencia
• Se mide la cantidad de
pérdida de señal a lo largo
de un enlace de fibra
– Medido en dB

Prueba de atenuaciónPrueba de atenuación
• Desarrollo de la prueba
– Medición de los niveles de potencia de
trasmisión/recepción
• Proceso de dos pasos
– Toma de Referencia (calibración)
– Prueba de canal

Referencia (Calibración)
• Paso 1
– Determine las pérdidas de un cable de
referencia
– Considerelo como Cero de referencia
Power Meter Light Source
Access Jumper 1
(from light source)
Access Jumper 2
(from power meter)
Mated Pair

Prueba del canalPrueba del canal
Paso 2
Determine las pérdidas del enlace bajo
prueba (dBm)
Atenuación total= P2 - P1
Power Meter Light Source
System
(Test Link)

Prueba de atenuaciónPrueba de atenuación
Límite aceptableLímite aceptable

Atenuación Aceptable
Fibra multimodo

Método de retrodispersiónMétodo de retrodispersión
Principios Básicos (OTDR)Principios Básicos (OTDR)
Laser
Detector
Acoplador
Conector Empalme FdF
Evento 1
Luz
Reflejada
Evento 2
Luz
Reflejada
Evento 3
Luz
Reflejada
Pulso de Luz de Salida
OTDR
Puerto de Salida
Zona Muerta

Principios Básicos del OTDRPrincipios Básicos del OTDR
Conector Empalme FDF
Pulsador Laser
Receptor Amplificador
OTDR
Gráfica Típica
Acoplador

Verificando el desempeño del sistemaVerificando el desempeño del sistema
• Ocho pasos para analizar el desempeñoOcho pasos para analizar el desempeño
1. Calcular las pérdidas de la
fibra
2. Atenuación en conectores
3. Pérdidas por empalmes
4. Pérdidas por otros
componentes
Switches Bypass
Acopladores
Splitters
5. Determinar la ganancia del
sistema
6. Determinar las pérdidas
totales de potencia
7. Calcular el presupuesto de
pérdidas
8. Verificar que la atenuación
sea menor que el
presupuesto de pérdidas

Verificando el rendimiento del sistemaVerificando el rendimiento del sistema
• Atenuación
– Pérdidas en la fibra a la longitud de onda
de operación
• La atenuación del cable de fibra se expresa
en dB/km
• 1.5 dB/km X 1.5 km = 2.25 dB
– Determine las pérdidas por conectores
• 1.0 dB por par conectado
– Pérdidas por empalmes
• 0.3 dB por empalme
– Otros componentes

Fiber Loss 1.5 km
X1.5 dB/km
2.25 dB
Connector
loss
1.0 dB
X5 connectors
5.0 dB
Splice loss 0.3 dB
X3 splices
0.9 dB
Other
components
None 0.0 dB
Total
attenuation
8.15 dB

Verificando el desempeñoVerificando el desempeño
• Calcular presupuesto de pérdidas del enlace (13.0
dB)
– Determine la ganancia del sistema
• Promedio de potencia del transmisor- sensibilidad del receptor
• (-18.0 dB) - (-31.0 dB) = 13.0 dB
– Determine pérdidas de potencia (2.6 dB)
• Margen de operación - use 2.0 dB
• Pérdidas en el receptor - si no están establecidas, considere 0.0 dB
• Margen de reparación - 2 empalmes a .3 dB = .6 dB
– Presupuesto de enlace - Ganancia del sistema - Pérdidas
de potencia
• 13.0 dB - 2.6 dB = 10.4 dB

Verificando el rendimientoVerificando el rendimiento
• Verifique la potencia adecuada
– Presupuesto total de pérdidas 10.4 dB
Menos
– Atenuación total del sistema 8.15 dB
– Margen de desempeño del sistema 2.25 dB

Verificando el desempeñoVerificando el desempeño
• Ancho de Banda
– Expresado en Mhz
– Velocidad de transmisión máxima para operar
el sistema sin traslape de pulsos de luz que
produzcan BER
– Debe ser >= ancho de banda del sistema
– Ancho de banda mínimo para soportar el
sistema es normalmente dado por el OEM

Capitulo 4-introduccion-a-fibras-opticas

Más contenido relacionado

La actualidad más candente

Similar a Capitulo 4-introduccion-a-fibras-opticas

Último

Capitulo 4-introduccion-a-fibras-opticas

Notas del editor
