Este documento explica los conceptos básicos de los semiconductores intrínsecos y dopados. Los semiconductores son elementos que pueden comportarse como conductores o aislantes dependiendo de factores como el campo eléctrico, la temperatura o la radiación. Los semiconductores intrínsecos son puros y tienen igual número de electrones y huecos, mientras que los dopados tienen átomos impuros que agregan portadores mayoritarios de tipo N o P. El dopaje permite controlar las propiedades eléctricas del semiconductor.

1. Semiconductores Intrínsecos
Semiconductores Dopados

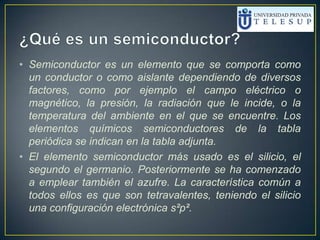

3. • Semiconductor es un elemento que se comporta como
un conductor o como aislante dependiendo de diversos
factores, como por ejemplo el campo eléctrico o
magnético, la presión, la radiación que le incide, o la
temperatura del ambiente en el que se encuentre. Los
elementos químicos semiconductores de la tabla
periódica se indican en la tabla adjunta.
• El elemento semiconductor más usado es el silicio, el
segundo el germanio. Posteriormente se ha comenzado
a emplear también el azufre. La característica común a
todos ellos es que son tetravalentes, teniendo el silicio
una configuración electrónica s²p².

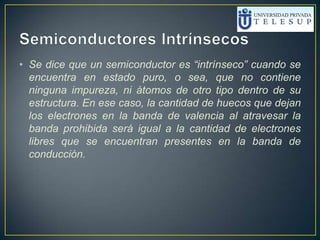

4. • Se dice que un semiconductor es “intrínseco” cuando se
encuentra en estado puro, o sea, que no contiene
ninguna impureza, ni átomos de otro tipo dentro de su
estructura. En ese caso, la cantidad de huecos que dejan
los electrones en la banda de valencia al atravesar la
banda prohibida será igual a la cantidad de electrones
libres que se encuentran presentes en la banda de
conducción.

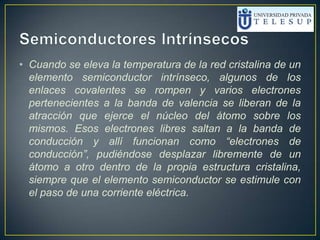

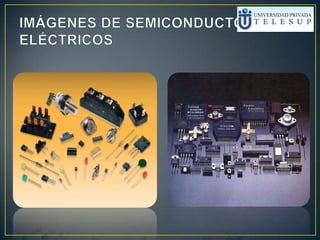

6. • Cuando se eleva la temperatura de la red cristalina de un
elemento semiconductor intrínseco, algunos de los
enlaces covalentes se rompen y varios electrones
pertenecientes a la banda de valencia se liberan de la
atracción que ejerce el núcleo del átomo sobre los
mismos. Esos electrones libres saltan a la banda de
conducción y allí funcionan como “electrones de
conducción”, pudiéndose desplazar libremente de un
átomo a otro dentro de la propia estructura cristalina,
siempre que el elemento semiconductor se estimule con
el paso de una corriente eléctrica.

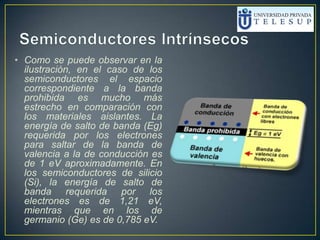

7. • Como se puede observar en la
ilustración, en el caso de los
semiconductores el espacio
correspondiente a la banda
prohibida es mucho más
estrecho en comparación con
los materiales aislantes. La
energía de salto de banda (Eg)
requerida por los electrones
para saltar de la banda de
valencia a la de conducción es
de 1 eV aproximadamente. En
los semiconductores de silicio
(Si), la energía de salto de
banda requerida por los
electrones es de 1,21 eV,
mientras que en los de
germanio (Ge) es de 0,785 eV.

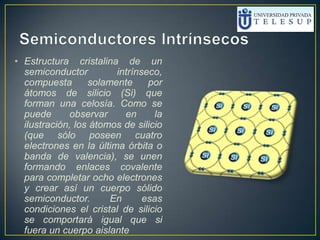

8. • Estructura cristalina de un
semiconductor intrínseco,
compuesta solamente por
átomos de silicio (Si) que
forman una celosía. Como se
puede observar en la
ilustración, los átomos de silicio
(que sólo poseen cuatro
electrones en la última órbita o
banda de valencia), se unen
formando enlaces covalente
para completar ocho electrones
y crear así un cuerpo sólido
semiconductor. En esas
condiciones el cristal de silicio
se comportará igual que si
fuera un cuerpo aislante

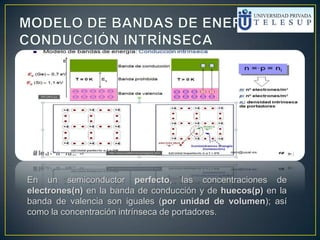

9. En un semiconductor perfecto, las concentraciones de
electrones(n) en la banda de conducción y de huecos(p) en la
banda de valencia son iguales (por unidad de volumen); así
como la concentración intrínseca de portadores.

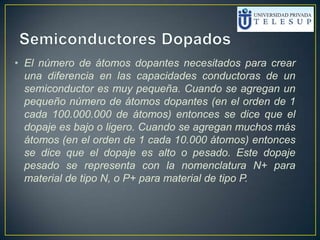

10. • El número de átomos dopantes necesitados para crear
una diferencia en las capacidades conductoras de un
semiconductor es muy pequeña. Cuando se agregan un
pequeño número de átomos dopantes (en el orden de 1
cada 100.000.000 de átomos) entonces se dice que el
dopaje es bajo o ligero. Cuando se agregan muchos más
átomos (en el orden de 1 cada 10.000 átomos) entonces
se dice que el dopaje es alto o pesado. Este dopaje
pesado se representa con la nomenclatura N+ para
material de tipo N, o P+ para material de tipo P.

11. • En la producción de semiconductores, se denomina
dopaje al proceso intencional de agregar impurezas en
un semiconductor extremadamente puro (también
referido como intrínseco) con el fin de cambiar sus
propiedades eléctricas. Las impurezas utilizadas
dependen del tipo de semiconductores a dopar. A los
semiconductores con dopajes ligeros y moderados se los
conoce como extrínsecos. Un semiconductor altamente
dopado, que actúa más como un conductor que como un
semiconductor, es llamado degenerado.

12. • Tipo N
Se llama material tipo N al que posee átomos de impurezas que
permiten la aparición de electrones sin huecos asociados a los
mismos. Los átomos de este tipo se llaman donantes ya que
"donan" o entregan electrones. Suelen ser de valencia cinco,
como el Arsénico y el Fósforo. De esta forma, no se ha
desbalanceado la neutralidad eléctrica, ya que el átomo
introducido al semiconductor es neutro, pero posee un electrón
no ligado, a diferencia de los átomos que conforman la
estructura original, por lo que la energía necesaria para
separarlo del átomo será menor que la necesitada para romper
una ligadura en el cristal de silicio (o del semiconductor original).
Finalmente, existirán más electrones que huecos, por lo que los
primeros serán los portadores mayoritarios y los últimos los
minoritarios. La cantidad de portadores mayoritarios será
función directa de la cantidad de átomos de impurezas
introducidos.

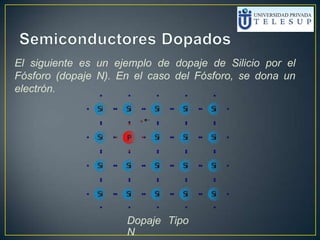

13. El siguiente es un ejemplo de dopaje de Silicio por el
Fósforo (dopaje N). En el caso del Fósforo, se dona un
electrón.
Dopaje Tipo
N

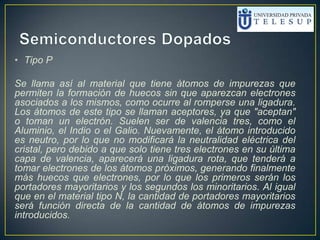

14. • Tipo P
Se llama así al material que tiene átomos de impurezas que
permiten la formación de huecos sin que aparezcan electrones
asociados a los mismos, como ocurre al romperse una ligadura.
Los átomos de este tipo se llaman aceptores, ya que "aceptan"
o toman un electrón. Suelen ser de valencia tres, como el
Aluminio, el Indio o el Galio. Nuevamente, el átomo introducido
es neutro, por lo que no modificará la neutralidad eléctrica del
cristal, pero debido a que solo tiene tres electrones en su última
capa de valencia, aparecerá una ligadura rota, que tenderá a
tomar electrones de los átomos próximos, generando finalmente
más huecos que electrones, por lo que los primeros serán los
portadores mayoritarios y los segundos los minoritarios. Al igual
que en el material tipo N, la cantidad de portadores mayoritarios
será función directa de la cantidad de átomos de impurezas
introducidos.

15. El siguiente es un ejemplo de dopaje de Silicio por el Boro
(P dopaje). En el caso del boro le falta un electrón y, por
tanto, es donado un hueco de electrón.
Dopaje Tipo
P

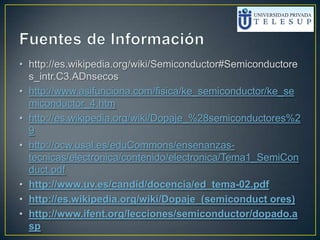

16. • http://es.wikipedia.org/wiki/Semiconductor#Semiconductore
