El documento proporciona información sobre semiconductores. Explica que los semiconductores son elementos que pueden comportarse como conductores o aislantes dependiendo de factores como el campo eléctrico o la temperatura. Luego describe los procesos de dopaje para cambiar las propiedades eléctricas de un semiconductor puro agregando pequeñas cantidades de impurezas, y explica los tipos P y N de dopaje.
ACTIVIDAD: SEMICONDUCTORES
CURSO: FÍSICA ELECTRÓNICA
ALUMNO: CRISTHIAN SANCHEZ LEYVA
TUTOR: KELLY CONDORI ZAMORA
2014
SEMICONDUCTORES
El Semiconductor es un elemento que se comporta como un conductor o como aislante dependiendo de diversos factores, como por ejemplo el campo eléctrico o magnético, la presión, la radiación que le incide, o la temperatura del ambiente en el que se encuentre. Los elementos químicos semiconductores de la tabla periódica se indican en la tabla adjunta.
El elemento semiconductor más usado es el silicio, el segundo el germanio, aunque idéntico comportamiento presentan las combinaciones de elementos de los grupos 12 y 13 con los de los grupos 16 y 15 respectivamente (GasAs, Pln, AsGaAl, TeCd, SeCd y SCd). Posteriormente se ha comenzado a empezar también el azufre. La características común a todos ellos es que son tetravalentes, teniendo el silicio una configuración electrónica.
Semiconductores Intrínsecos
En un cristal de Silicio o Germanio que forma una estructura tetraédrica similar a la del carbono mediante enlaces covalentes entre sus átomos, en la figura representados en el plano por simplicidad.
Cuando el cristal se encuentra a temperatura ambiente algunos electrones pueden absorber la energía para saltar a la banda de conducción dejando el correspondiente hueco en la banda de valencia (1). Las energías requeridas, a temperatura ambiente, son de 1,12 eV y 0,67 eV para el silicio y el germanio respectivamente.
Semiconductores Intrínsecos
Obviamente el proceso inverso también se produce, de modo que los electrones caer, desde el estado energético correspondiente a la banda de conducción, a un hueco en la banda de valencia liberando energía. A este fenómeno se le denomina recombinación se igualan, de modo que la concentración global de electrones y huecos permanece constante. Siendo “n” la concentración de electrones (carga negativas) y “p” la concentración de huecos (cargas positivas), se cumple que:
Siendo 𝒏_¡ la Concentración Intrínseca del semiconductor, función exclusiva de la temperatura y del tipo de elemento.
Ejemplos de valores de 𝒏_¡ a temperatura ambiente (27°c):
𝒏_¡(Si)=1.5 〖𝟏𝟎〗^𝟏𝟎 〖𝒄𝒎〗^(−𝟑) 𝒏_¡ (𝑮𝒆)=𝟏.𝟕𝟑〖 𝟏𝟎〗^𝟏𝟑 〖𝒄𝒎〗^(−𝟑) los electrones y los huecos reciben el nombre de portadores. En los semiconductores, ambos tipos de portadores contribuyen al paso de la corriente eléctrica. Si se somete el cristal a una diferencia de potencial se producen dos corrientes eléctricas.
Por un lado la debida al movimiento de los electrones libres de la banda de conducción, y por otro, la debida al desplazamiento de los electrones en la banda de valencia, que tenderán a saltar a los huecos próximos (2), originando una corriente de huecos con 4 capas ideales y en la dirección contraria al campo electrónico cuya velocidad y magnitud es muy inferior a la de la ba
LA PEDAGOGIA AUTOGESTONARIA EN EL PROCESO DE ENSEÑANZA APRENDIZAJEjecgjv
La Pedagogía Autogestionaria es un enfoque educativo que busca transformar la educación mediante la participación directa de estudiantes, profesores y padres en la gestión de todas las esferas de la vida escolar.
Documento sobre las diferentes fuentes que han servido para transmitir la cultura griega, y que supone la primera parte del tema 4 de "Descubriendo nuestras raíces clásicas", optativa de bachillerato en la Comunitat Valenciana.
SEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptxOsiris Urbano
Evaluación de principales hallazgos de la Historia Clínica utiles en la orientación diagnóstica de Hemorragia Digestiva en el abordaje inicial del paciente.
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLMJuan Martín Martín
Examen de Selectividad de la EvAU de Geografía de junio de 2023 en Castilla La Mancha. UCLM . (Convocatoria ordinaria)
Más información en el Blog de Geografía de Juan Martín Martín
http://blogdegeografiadejuan.blogspot.com/
Este documento presenta un examen de geografía para el Acceso a la universidad (EVAU). Consta de cuatro secciones. La primera sección ofrece tres ejercicios prácticos sobre paisajes, mapas o hábitats. La segunda sección contiene preguntas teóricas sobre unidades de relieve, transporte o demografía. La tercera sección pide definir conceptos geográficos. La cuarta sección implica identificar elementos geográficos en un mapa. El examen evalúa conocimientos fundamentales de geografía.
Presentación de la conferencia sobre la basílica de San Pedro en el Vaticano realizada en el Ateneo Cultural y Mercantil de Onda el jueves 2 de mayo de 2024.
2. Semiconductor
es un elemento que se comporta como un
conductor o como aislante dependiendo de diversos factores,
como por ejemplo el campo eléctrico o magnético, la
presión, la radiación que le incide, o la temperatura del
ambiente en el que se encuentre. Los elementos químicos
semiconductores de la tabla periódica se indican en la tabla
adjunta.
El elemento semiconductor más usado es el SILICIO, el
segundo el GERMANIO, aunque idéntico comportamiento
presentan las combinaciones de elementos de los grupos 12 y
13 con los de los grupos 14 y 15 respectivamente (AsGa, PIn,
AsGaAl, TeCd, SeCd y SCd). Posteriormente se ha comenzado
a emplear también el AZUFRE. La característica común a
todos ellos es que son tetravalentes, teniendo el silicio
una CONFIGURACIÓN ELECTRONICAS s²p².

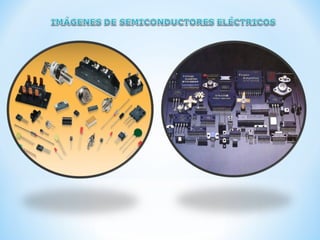

3.

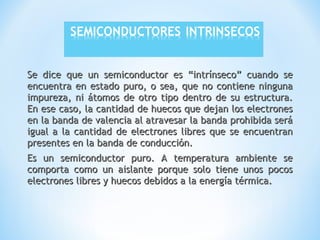

4. Se dice que un semiconductor es “intrínseco” cuando se
encuentra en estado puro, o sea, que no contiene ninguna
impureza, ni átomos de otro tipo dentro de su estructura.
En ese caso, la cantidad de huecos que dejan los electrones
en la banda de valencia al atravesar la banda prohibida será
igual a la cantidad de electrones libres que se encuentran
presentes en la banda de conducción.
Es un semiconductor puro. A temperatura ambiente se
comporta como un aislante porque solo tiene unos pocos
electrones libres y huecos debidos a la energía térmica.
5. En un semiconductor intrínseco también hay flujos de electrones y huecos,
aunque la corriente total resultante sea cero. Esto se debe a que por acción
de la energía térmica se producen los electrones libres y los huecos por pares,
por lo tanto hay tantos electrones libres como huecos con lo que la corriente
total es cero.
6. Como se puede apreciar en
la figura, los electrones
factibles de ser liberados de
la fuerza de atracción del
núcleo son cuatro
7. Compuesta solamente por átomos de silicio (Si) que forman una
celosía. Como se puede observar en la ilustración, los átomos de
silicio (que sólo poseen cuatro electrones en la última órbita o banda
de valencia), se unen formando enlaces covalente para completar
ocho electrones y crear así un cuerpo sólido semiconductor. En esas
condiciones el cristal de silicio se comportará igual que si fuera un
cuerpo aislante.

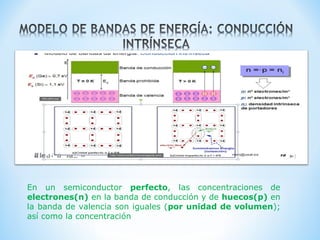

8. En un semiconductor perfecto, las concentraciones de
electrones(n) en la banda de conducción y de huecos(p) en
la banda de valencia son iguales (por unidad de volumen);
así como la concentración intrínseca de portadores.
9. SEMICONDUCTORES
DOPADOS
En la producción de semiconductores, se denomina
dopaje al proceso intencional de agregar impurezas
en un semiconductor extremadamente puro (también
referido como intrínseco) con el fin de cambiar sus
propiedades eléctricas. Las impurezas utilizadas
dependen del tipo de semiconductores a dopar. A los
semiconductores con dopajes ligeros y moderados se
los conoce como extrínsecos. Un semiconductor
altamente dopado que actúa más como un conductor
que como un semiconductor es llamado degenerado.
10. El número de átomos dopantes necesitados para crear una
diferencia en las capacidades conductoras de un
semiconductor es muy pequeño. Cuando se agregan un
pequeño número de átomos dopantes (en el orden de 1
cada100.000.000 de átomos) entonces se dice que el dopaje
es bajo o ligero.
Cuando se agregan muchos más átomos (en el orden de 1
cada 10.000 átomos) entonces se dice que el dopaje es alto
o pesado. Este dopaje pesado se representa con la
nomenclatura N+ para material de tipo N, oP+ para material
de tipo P.

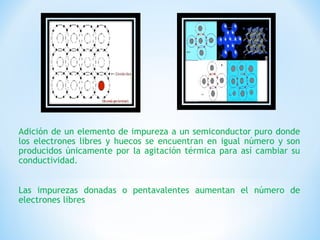

11. Adición de un elemento de impureza a un semiconductor puro donde
los electrones libres y huecos se encuentran en igual número y son
producidos únicamente por la agitación térmica para así cambiar su
conductividad.
Las impurezas donadas o pentavalentes aumentan el número de
electrones libres

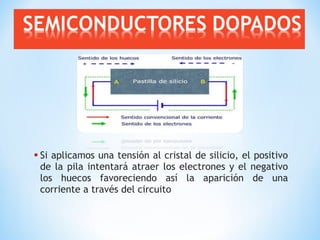

12. • Si aplicamos una tensión al cristal de silicio, el positivo
de la pila intentará atraer los electrones y el negativo
los huecos favoreciendo así la aparición de una
corriente a través del circuito
13. Se
llama así al material que tiene átomos de impurezas que
permiten la formación de huecos sin que aparezcan electrones
asociados a los mismos, como ocurre al romperse una ligadura. Los
átomos de este tipo se llaman aceptores, ya que "aceptan" o toman
un electrón. Suelen ser de valencia tres, como
el Aluminio, el Indio o el Galio. Nuevamente, el átomo introducido
es neutro, por lo que no modificará la neutralidad eléctrica del
cristal, pero debido a que
solo tiene tres electrones en su última capa de valencia, aparecerá
una ligadura rota, que tenderá a tomar electrones de los átomos
próximos, generando
finalmente más huecos que electrones, por lo que los primeros
serán los portadores mayoritarios y los segundos los minoritarios.
14. El
siguiente es un ejemplo de dopaje de Silicio por el
Boro (P dopaje). En el caso del boro le falta un electrón
y, por tanto, es donado un hueco de electrón.
15. •

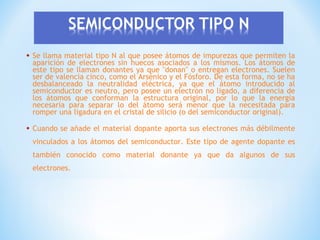

Se llama material tipo N al que posee átomos de impurezas que permiten la
