El documento proporciona una introducción a los conceptos básicos de las redes, incluyendo los elementos clave (emisor, mensaje, medio y receptor), los tipos de medios de comunicación (alámbricos e inalámbricos), los modos de transmisión de datos (simplex, half-duplex y full-duplex), la estructura y clases de direcciones IP, y el propósito de las máscaras de red.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA
PROGRAMA NACIONAL DE FORMACIÓN SISTEMA E INFORMÁTICA
ALDEA UNIVERSITARIA “SAN JOSÉ”
INDEPENDENCIA – EDO. YARACUY
Fundamentos de redes

2. Concepto de Redes
 Se denomina red de transmisión de
datos al conjunto formado por los
equipos y los medios físicos y
lógicos que permiten la
comunicación de información entre
diferentes usuarios a cualquier
distancia que se encuentren.

3. Elementos: Emisor, Mensaje,
Medio y Receptor
 Emisor: Es aquel objeto o conjunto
de ellos que se encargan de
codificar un mensaje y transmitirlo a
través de un medio adecuado para
su difusión hasta un receptor o
receptores interesados en obtener
dicho mensaje.

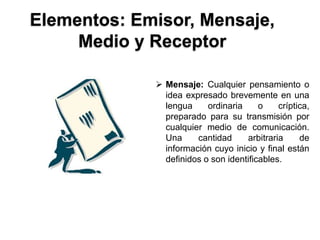

4. Elementos: Emisor, Mensaje,
Medio y Receptor
 Mensaje: Cualquier pensamiento o
idea expresado brevemente en una
lengua ordinaria o críptica,
preparado para su transmisión por
cualquier medio de comunicación.
Una cantidad arbitraria de
información cuyo inicio y final están
definidos o son identificables.

5. Elementos: Emisor, Mensaje,
Medio y Receptor
 Medio o Canal de Transmisión: El
medio de transmisión constituye el
soporte físico a través del cual
emisor y receptor pueden
comunicarse en un sistema de
transmisión de datos. Distinguimos
dos tipos de medios: guiados y no
guiados.

6. Elementos: Emisor, Mensaje,
Medio y Receptor
 Receptor: es el agente (persona o
equipo) que recibe el mensaje
(señal o código) emitido por un
emisor, transmisor o enunciante. Es
el destinatario a quien va dirigida la
comunicación.

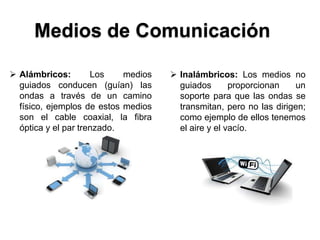

7. Medios de Comunicación
 Alámbricos: Los medios  Inalámbricos: Los medios no
guiados conducen (guían) las guiados proporcionan un
ondas a través de un camino soporte para que las ondas se
físico, ejemplos de estos medios transmitan, pero no las dirigen;
son el cable coaxial, la fibra como ejemplo de ellos tenemos
óptica y el par trenzado. el aire y el vacío.

8. Trasmisión de Datos
 Medios de transmisión industrial
Un medio de transmisión es el canal que permite la transmisión de información entre dos
terminales de un sistema de transmisión. A veces el canal es un medio físico y otras veces
no, ya que las ondas electromagnéticas son susceptibles de ser transmitidas por el vacío.
Dependiendo de la forma de conducir la señal a través del medio, los medios de transmisión
se pueden clasificar en dos grandes grupos: medios de transmisión guiados y medios de
transmisión no guiados. Según el sentido de la transmisión podemos encontrarnos con tres
tipos diferentes: simplex, half-duplex y full-duplex.
Algunos de los más habituales medios de transmisión son:
 cables trenzados;
 cables coaxiales;
 fibra óptica.

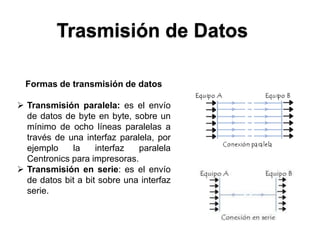

9. Trasmisión de Datos
Formas de transmisión de datos
 Transmisión paralela: es el envío
de datos de byte en byte, sobre un
mínimo de ocho líneas paralelas a
través de una interfaz paralela, por
ejemplo la interfaz paralela
Centronics para impresoras.
 Transmisión en serie: es el envío
de datos bit a bit sobre una interfaz
serie.

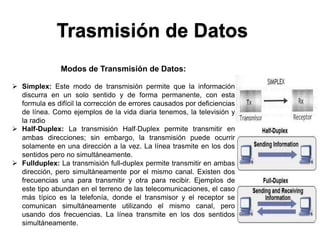

10. Trasmisión de Datos
Modos de Transmisión de Datos:
 Simplex: Este modo de transmisión permite que la información
discurra en un solo sentido y de forma permanente, con esta
formula es difícil la corrección de errores causados por deficiencias
de línea. Como ejemplos de la vida diaria tenemos, la televisión y
la radio
 Half-Duplex: La transmisión Half-Duplex permite transmitir en
ambas direcciones; sin embargo, la transmisión puede ocurrir
solamente en una dirección a la vez. La línea trasmite en los dos
sentidos pero no simultáneamente.
 Fullduplex: La transmisión full-duplex permite transmitir en ambas
dirección, pero simultáneamente por el mismo canal. Existen dos
frecuencias una para transmitir y otra para recibir. Ejemplos de
este tipo abundan en el terreno de las telecomunicaciones, el caso
más típico es la telefonía, donde el transmisor y el receptor se
comunican simultáneamente utilizando el mismo canal, pero
usando dos frecuencias. La línea transmite en los dos sentidos
simultáneamente.

11. Dirección IP
 Una dirección IP es una etiqueta numérica que identifica, de manera lógica y
jerárquica, a un interfaz (elemento de comunicación/conexión) de un
dispositivo (habitualmente una computadora) dentro de una red que utilice el
protocolo IP (Internet Protocol), que corresponde al nivel de red del Modelo
OSI.

12. Estructura de un Dirección IP
Las direcciones IP contienen dos tipos de
información:
 ID de Red Identifica una red particular
dentro de Internet o intranet.
 ID de Host Identifica un ordenador o
dispositivo particular en la red.
Aquí hay algunos ejemplos de direcciones
IP válidas:
 Clase A: 10.30.6.125 (red = 10, host = 30.6.125)
 Clase B: 129.88.16.49 (red = 129.88, host = 16.49)
 Clase C: 192.60.201.11 (red = 192.60.201, host = 11)

13. Clases de Direcciones de IP
Existen 5 tipos de clases de IP más ciertas direcciones
especiales:
Clase A - Esta clase es para las redes muy grandes, tales como
las de una gran compañía internacional.
Clase B - Se utiliza para las redes de tamaño mediano. Un buen
ejemplo es un campus grande de la universidad.
Clase C - Se utilizan comúnmente para los negocios pequeños a
mediados de tamaño.
Clase D - Utilizado para los multicast, la clase D es levemente
diferente de las primeras tres clases.
Clase E - La clase E se utiliza para propósitos experimentales
solamente.
Red por defecto (default) - La dirección IP de 0.0.0.0 se utiliza
para la red por defecto.
Loopback - La dirección IP 127.0.0.1 Se utiliza comúnmente para
localizar averías y pruebas de la red.
Broadcast - los mensajes que se dirigen a todas las computadoras
en una red se envían como broadcast. Estos mensajes utilizan
siempre La dirección IP 255.255.255.255.

14. Mascara de Red
La máscara de red o redes es
una combinación de bits que
sirve para delimitar el ámbito
de una red de computadoras.
Su función es indicar a los
dispositivos qué parte de la
dirección IP es el número de la
red, incluyendo la subred, y
qué parte es la
correspondiente al host.
