1. MODELO OSI
Ing. Jorge Luis Pariasca León
Carrera Profesional de Computación e Informática
Unidad Didáctica: Diseño de Redes de Comunicación
Instituto Superior Tecnológico
Público
INSTITUTO SUPERIOR TECNOLÓGICO PÚBLICO
Semana 09
“Víctor Raúl Haya de la Torre”
“VÍCTOR RAÚL HAYA DE LA TORRE”

2. Compra de boletos
Documentar
equipaje
Embarque
Despegue
Confirmar
retorno
Recoger equipaje
Dembarque
Aterrizaje
Viaje redondo en avión
Ruta de vuelo

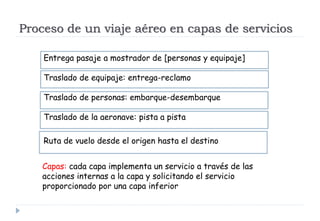

3. Proceso de un viaje aéreo en capas de servicios
Entrega pasaje a mostrador de [personas y equipaje]
Traslado de equipaje: entrega-reclamo
Traslado de personas: embarque-desembarque
Traslado de la aeronave: pista a pista
Ruta de vuelo desde el origen hasta el destino
Capas: cada capa implementa un servicio a través de las
acciones internas a la capa y solicitando el servicio
proporcionado por una capa inferior

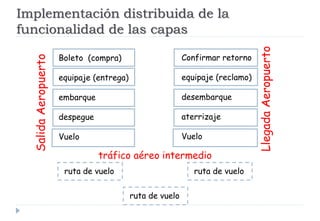

4. Implementación distribuida de la
funcionalidad de las capas
Boleto (compra)
equipaje (entrega)
embarque
despegue
Vuelo
Confirmar retorno
equipaje (reclamo)
desembarque
aterrizaje
Vuelo
ruta de vuelo
SalidaAeropuerto
LlegadaAeropuerto
tráfico aéreo intermedio
ruta de vuelo ruta de vuelo

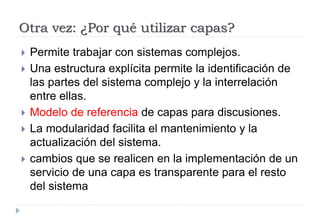

5. Otra vez: ¿Por qué utilizar capas?
 Permite trabajar con sistemas complejos.
 Una estructura explícita permite la identificación de
las partes del sistema complejo y la interrelación
entre ellas.
 Modelo de referencia de capas para discusiones.
 La modularidad facilita el mantenimiento y la
actualización del sistema.
 cambios que se realicen en la implementación de un
servicio de una capa es transparente para el resto
del sistema

6. Arquitectura OSI
 ¿Qué es OSI?
 Una sigla: Open Systems
Interconnection
 Conceptualmente:
arquitectura general
requerida para establecer
comunicación entre
computadoras
 OSI puede verse de dos
formas:
 Como un estándar
 Como un modelo de

7. OSI es un estándar
 El desarrollo inicial de las redes de computadores fue
promovido por redes experimentales como ARPANet y
CYCLADES, seguidos por los fabricantes de
computadores (SNA, DECnet, etcétera).
 Las redes experimentales se diseñaron para ser
heterogéneas (no importaba la marca del computador).
 Las redes de los fabricantes de equipos tenían su propio
conjunto de convenciones para interconectar sus equipos
y lo llamaban su “arquitectura de red”.

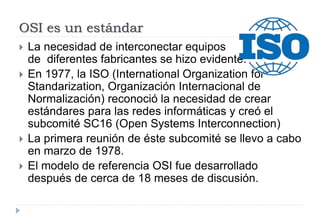

8. OSI es un estándar
 La necesidad de interconectar equipos
de diferentes fabricantes se hizo evidente.
 En 1977, la ISO (International Organization for
Standarization, Organización Internacional de
Normalización) reconoció la necesidad de crear
estándares para las redes informáticas y creó el
subcomité SC16 (Open Systems Interconnection)
 La primera reunión de éste subcomité se llevo a cabo
en marzo de 1978.
 El modelo de referencia OSI fue desarrollado
después de cerca de 18 meses de discusión.

9. OSI es un estándar
 El modelo OSI fue adoptado en 1979 por el comité
técnico TC97 (procesamiento de datos), del cual
dependía el subcomité SC16.
 OSI fue adoptado en 1984 oficialmente como un
estándar internacional por la ISO (International
Organization of Standards).
 Ahora es la recomendación X.200 de la ITU
(International Telecommunication Union) y la
norma ISO/IEC 7498-1 IEC (International
Electrotechnical Commission, Comisión Electrotécnica
Internacional)

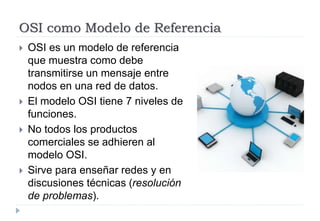

10. OSI como Modelo de Referencia
 OSI es un modelo de referencia
que muestra como debe
transmitirse un mensaje entre
nodos en una red de datos.
 El modelo OSI tiene 7 niveles de
funciones.
 No todos los productos
comerciales se adhieren al
modelo OSI.
 Sirve para enseñar redes y en
discusiones técnicas (resolución
de problemas).

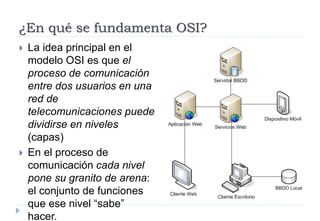

11. ¿En qué se fundamenta OSI?
 La idea principal en el
modelo OSI es que el
proceso de comunicación
entre dos usuarios en una
red de
telecomunicaciones puede
dividirse en niveles
(capas)
 En el proceso de
comunicación cada nivel
pone su granito de arena:
el conjunto de funciones
que ese nivel “sabe”
hacer.

12. ¿Cómo opera el modelo OSI?
 Los usuarios que participan en
la comunicación utilizan
equipos que tienen “instaladas”
las funciones de las 7 capas del
modelo OSI (o su equivalente)
 En el equipo que envía:
 El mensaje “baja” a través de las
capas del modelo OSI.
 En el equipo que recibe:
 El mensaje “sube” a través de las
capas del modelo OSI

13. Operación: 1ª aproximación
En la vida real, las 7 capas de funciones del modelo OSI están
normalmente construidas como una combinación de:
1. Sistema Operativo (Windows 7, Win2008, Mac/OS ó Unix)
2. Aplicaciones (navegador, cliente de correo, servidor web)
3. Protocolos de transporte y de red (TCP/IP, IPX/SPX, SNA)
4. Hardware y software que colocan la señal en el cable
conectado al computador (tarjeta de red y driver)
Al recibir
el mensaje
“sube”
Al enviar
el mensaje
“baja”
El mensaje “viaja” a
través de la red
Nodo A Nodo B

14. Operación: 2ª aproximación
Aplicación
Presentación
Sesión
Transporte
Red
Enlace
Física
Aplicación
Presentación
Sesión
Transporte
Red
Enlace
Física1
2
3
4
5
6
7
1
2
3
4
5
6
7Al enviar
el mensaje
“baja”
Al recibir
el mensaje
“sube”
RED
Nodo A Nodo B
Las capas del modelo OSI reciben un nombre de acuerdo a su
función.

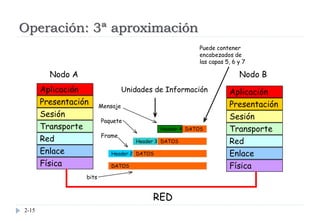

15. 2-15
Operación: 3ª aproximación
Aplicación
Presentación
Sesión
Transporte
Red
Enlace
Física
Aplicación
Presentación
Sesión
Transporte
Red
Enlace
Física
RED
Nodo A Nodo B
DATOS
DATOS
DATOS
DATOSHeader 4
Header 3
Header 2
Unidades de Información
Puede contener
encabezados de
las capas 5, 6 y 7
Mensaje
Paquete
Frame
bits

16. Modelo OSI

17. Modelo OSI

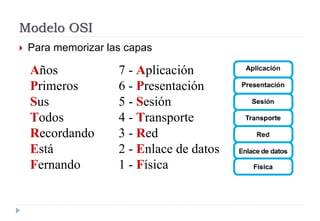

 Para memorizar las capas
Años 7 - Aplicación
Primeros 6 - Presentación
Sus 5 - Sesión
Todos 4 - Transporte
Recordando 3 - Red
Está 2 - Enlace de datos
Fernando 1 - Física

18. Modelo OSI
 Capas de Host vs. Capas de Medios
Capas de Host
Proporcionan una entrega
precisa de los datos entre
los computadores
Capas de Medios
Controlan la entrega física
de mensajes a través de la
red

19. Modelo OSI

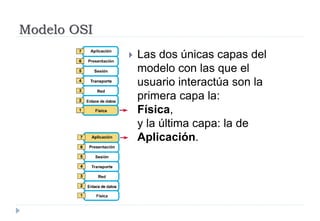

 Las dos únicas capas del
modelo con las que el
usuario interactúa son la
primera capa la:
Física,
y la última capa: la de
Aplicación.

20. 20

21. Modelo OSI
 Abarca los aspectos
físicos de la red (cables,
hubs, y el resto de los
dispositivos que
conforman el entorno
físico de la red).
 Ejemplo: Ajustar un cable
mal conectado.

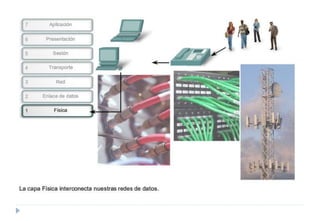

23. 23

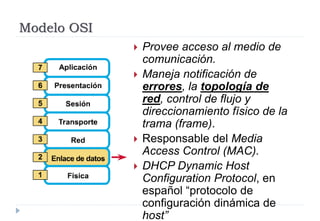

24. Modelo OSI

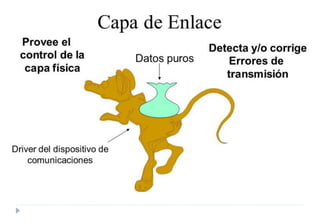

 Provee acceso al medio de
comunicación.
 Maneja notificación de
errores, la topología de
red, control de flujo y
direccionamiento físico de la
trama (frame).
 Responsable del Media
Access Control (MAC).
 DHCP Dynamic Host
Configuration Protocol, en
español “protocolo de
configuración dinámica de
host”

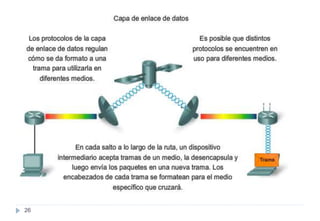

26. 26

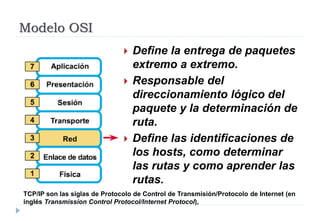

27. Modelo OSI
 Define la entrega de paquetes
extremo a extremo.
 Responsable del
direccionamiento lógico del
paquete y la determinación de
ruta.
 Define las identificaciones de
los hosts, como determinar
las rutas y como aprender las
rutas.
TCP/IP son las siglas de Protocolo de Control de Transmisión/Protocolo de Internet (en
inglés Transmission Control Protocol/Internet Protocol),

29. 29

30. Modelo OSI

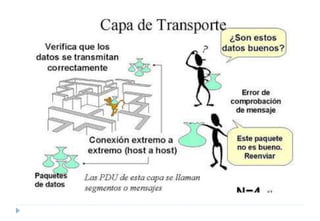

 Se reordenan los paquetes
cuando lleguen
desordenados (TCP).
 Provee confiabilidad, control
de flujo y corrección de
errores a través de TCP.
 TCP (Transfer Control
Protocol) es orientado a
conexión.

32. 32

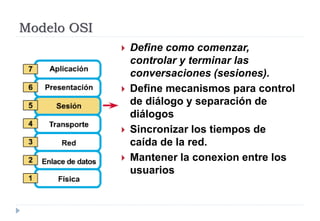

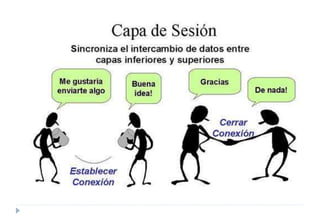

33. Modelo OSI
 Define como comenzar,
controlar y terminar las
conversaciones (sesiones).
 Define mecanismos para control
de diálogo y separación de
diálogos
 Sincronizar los tiempos de
caída de la red.
 Mantener la conexion entre los
usuarios

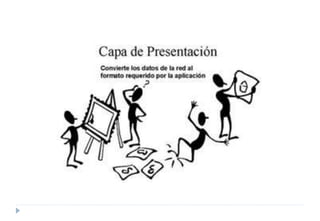

35. Modelo OSI
 Su principal función es
definir formatos de datos. o
controlar los datos
 Garantiza que los datos que
llegan desde la red puedan
ser utilizados por la
aplicación y que la
información enviada por la
aplicación sea entendida
por el destino.
 Entenderse y reconocerse

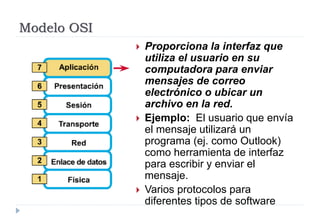

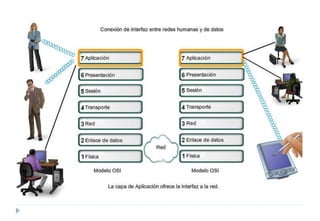

37. Modelo OSI
 Proporciona la interfaz que
utiliza el usuario en su
computadora para enviar
mensajes de correo
electrónico o ubicar un
archivo en la red.
 Ejemplo: El usuario que envía
el mensaje utilizará un
programa (ej. como Outlook)
como herramienta de interfaz
para escribir y enviar el
mensaje.
 Varios protocolos para
diferentes tipos de software
