1. INTRODUCCIÓN A LA
ADMINISTRACIÓN DE REDES LAN
ING. LUIS MANUEL SAAVEDRA SANDOVAL

2. INFORMÁTICA BÁSICA
 Iniciaremos el aprendizaje de Networking desde el
principio, empezando por el componente más básico
de una red - el computador.
 Para ayudarlo a comprender la función de los
computadores en un sistema de Networking, piense en
Internet. Puede considerar a Internet como un árbol y
a los computadores como las hojas del árbol.
 Los computadores, además de ser parte integral de
una red, también desempeñan un papel preponderante
en el mundo laboral.

3. PRINCIPALES COMPONENTES DE UN PC
Muchos dispositivos de
Networking son en realidad
computadores con fines
especiales, con muchas piezas
similares a las de un PC
"normal".

4. COMPONENTES PEQUEÑOS SEPARADOS
 transistor: dispositivo que amplifica una señal o abre y cierra un
circuito
 circuito integrado: dispositivo fabricado con material
semiconductor; contiene varios transistores y realiza una tarea
específica
 resistencia: dispositivo fabricado en un material que se opone al
flujo de la corriente eléctrica
 condensador: componente electrónico que almacena energía
bajo la forma de un campo electroestático; se compone de dos
placas de metal conductor separadas por material aislante.
 conector: parte de un cable que se enchufa a un puerto o
interfaz
 diodo de emisión de luz (LED): dispositivo semiconductor que
emite luz cuando la corriente lo atraviesa

5. SUBSISTEMAS DEL PC
 Unidad de CD-ROM
 CPU
 Unidad de disco duro
 Microprocesador
 Motherboard
 Bus
 RAM: memoria de acceso aleatorio
 ROM: memoria de solo lectura
 Ranura de expansión
 Fuente de alimentación

6. COMPUTADOR IDEAL

7. FLUJO DE INFORMACIÓN EN UN COMPUTADOR IDEAL
 instrucciones de arranque: Se almacenan en la ROM, hasta que se
envían
 aplicaciones de software: se almacenan en la RAM después de
cargarse
 RAM y ROM: Se comunican constantemente con la CPU a través
del bus
 información de aplicaciones: se almacena en la RAM mientras se
usan las aplicaciones
 información almacenada: Fluye desde la RAM hacia algún
dispositivo de almacenamiento
 información exportada: fluye desde la RAM y la CPU, a través del
bus y las ranuras de expansión, hacia la impresora, la tarjeta de
vídeo, la tarjeta de sonido o la tarjeta de red

8. FLUJO DE INFORMACIÓN EN UN COMPUTADOR IDEAL

9. LA RELACIÓN ENTRE LAS NIC Y EL PC
una tarjeta de interfaz de red
(NIC) es una placa de circuito
impreso que proporciona las
capacidades de comunicación
de red hacia y desde un
computador personal.
También se denomina
adaptador LAN; se enchufa en
la motherboard y proporciona
un puerto de conexión a la
red.

10. LA RELACIÓN ENTRE LAS NIC Y EL PC
 Una tarjeta de red se comunica con la red a través de
una conexión serial y con el computador a través de
una conexión paralela. Una IRQ o línea de petición de
interrupción, es una señal que informa a la CPU que se
ha producido un evento al cual se debe prestar
atención. Se envía una IRQ a través de una línea de
hardware al microprocesador. Un ejemplo de petición
de interrupción es cuando se presiona una tecla en el
teclado; la CPU debe desplazar el carácter del teclado a
la memoria RAM.

11. SELECCIONAR UNA TARJETA DE RED
 Tipo de red
 El tipo de medios
 Tipo de bus del sistema

12. INSTALACIÓN DE UNA NIC EN UN PC
 Agregar una NIC a un
PC que todavía no
tiene ninguna
 Cambiar una NIC
defectuosa o dañada
 Realizar una
actualización de una
NIC

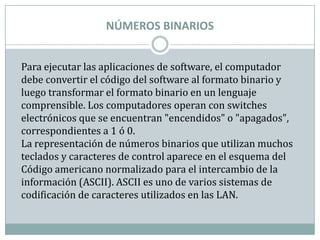

13. NÚMEROS BINARIOS
Para ejecutar las aplicaciones de software, el computador
debe convertir el código del software al formato binario y
luego transformar el formato binario en un lenguaje
comprensible. Los computadores operan con switches
electrónicos que se encuentran "encendidos" o "apagados",
correspondientes a 1 ó 0.
La representación de números binarios que utilizan muchos
teclados y caracteres de control aparece en el esquema del
Código americano normalizado para el intercambio de la
información (ASCII). ASCII es uno de varios sistemas de
codificación de caracteres utilizados en las LAN.

14. UNIDADES DE INFORMACIÓN

15. CONVERSIÓN DE NÚMEROS BINARIOS A DECIMALES
10110
= (1x24 ) + (0x23) + (1x22) + (1x21) + (0x2)
= (16 + 0 + 4 + 2 + 0)
= 22

16. CONVERSIÓN DE NÚMEROS DECIMALES EN BINARIOS
192/2 = 96 con un residuo de 0
96/2 = 48 con un residuo de 0
48/2 = 24 con un residuo de 0
24/2 = 12 con un residuo de 0
12/2 = 6 con un residuo de 0
6/2 = 3 con un residuo de 0
3/2 = 1 con un residuo de 1
1/2 = 0 con un residuo de 1

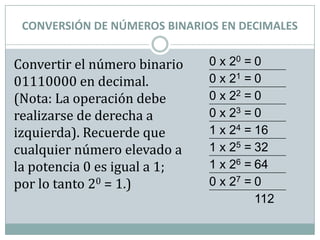

17. CONVERSIÓN DE NÚMEROS BINARIOS EN DECIMALES
Convertir el número binario 0 x 20 = 0
01110000 en decimal. 0 x 21 = 0
(Nota: La operación debe 0 x 22 = 0
realizarse de derecha a 0 x 23 = 0
izquierda). Recuerde que 1 x 24 = 16
cualquier número elevado a 1 x 25 = 32
la potencia 0 es igual a 1; 1 x 26 = 64
por lo tanto 20 = 1.) 0 x 27 = 0
112

18. REDES Y NETWORKING
Una red es un
sistema de objetos
o personas
conectados de
manera intrincada.
Las redes están en
todas
partes, incluso en
nuestros propios
cuerpos.

19. EVOLUCIÓN DE NETWORKING

20. EVOLUCIÓN DE NETWORKING

21. EVOLUCIÓN DE NETWORKING

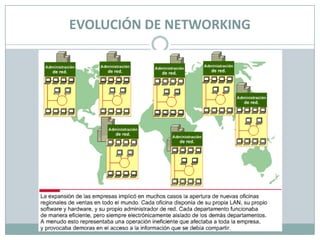

22. EVOLUCIÓN DE NETWORKING

23. SOLUCIONES DE NETWORKING DE DATOS
 Para facilitar su estudio, la mayoría de las
redes de datos se han clasificado como
redes de área local (LAN). Las LAN
generalmente se encuentran en su
totalidad dentro del mismo edificio o
grupo de edificios y manejan las
comunicaciones entre las oficinas.

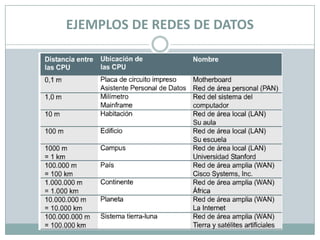

24. EJEMPLOS DE REDES DE DATOS

25. REDES DE ÁREA LOCAL
Las LAN están diseñadas para realizar lo siguiente:
 Operar dentro de un área geográfica limitada
 Permitir que varios usuarios accedan a medios de
ancho de banda alto
 Proporcionar conectividad continua con los servicios
locales
 Conectar dispositivos físicamente adyacentes

26. DISPOSITIVOS DE AREA LOCAL

27. ANCHO DE BANDA DIGITAL
 El ancho de banda es la medición de la
cantidad de información que puede fluir
desde un lugar hacia otro en un período de
tiempo determinado. Existen dos usos
comunes del término ancho de banda: uno se
refiere a las señales analógicas y el otro, a las
señales digitales.

28. MEDICIONES DEL ANCHO DE BANDA DIGITAL
Bits por segundo es una unidad de ancho de banda Por
supuesto, si la comunicación se produjera a esta
velocidad, 1 bit por 1 segundo, sería demasiado lenta.

29. EL ANCHO DE BANDA ES SIMILAR AL DIÁMETRO DE UN
CAÑO

30. ANALOGÍA DEL SISTEMA DE AUTOPISTAS PARA EL
ANCHO DE BANDA

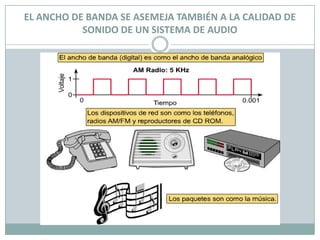

31. EL ANCHO DE BANDA SE ASEMEJA TAMBIÉN A LA CALIDAD DE
SONIDO DE UN SISTEMA DE AUDIO

32. DIFERENCIAS EN EL ANCHO DE BANDA DE LOS MEDIOS

33. RENDIMIENTO DE DATOS EN RELACIÓN CON EL ANCHO
DE BANDA DIGITAL
El rendimiento se refiere al ancho de banda real medido, en un
momento específico, usando rutas específicas de Internet,
mientras se descarga un archivo específico. El rendimiento real es
mucho menor que el ancho de banda digital máximo posible del
medio usando. Algunos de los factores que determinan el
rendimiento y el ancho de banda son los siguientes:
 dispositivos de inter Networking
 tipo de datos que se transfieren
 topología
 cantidad de usuarios
 computador del usuario
 computador del servidor
 cortes de la alimentación eléctrica

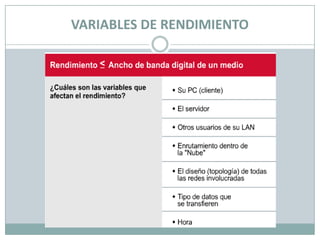

34. VARIABLES DE RENDIMIENTO

35. CÁLCULO DE TRANSFERENCIA DE DATOS

36. IMPORTANCIA DEL ANCHO DE BANDA
 Es finito.
 Se puede ahorrar mucho dinero.
 Es una medición clave del diseño y
desempeño de una red.
 Es fundamental para entender internet.
 Su demanda aumenta constantemente.
