El documento describe diferentes tipos de levantamientos topográficos, incluyendo levantamientos geodésicos, planos, altimétricos, hidrográficos, mineros, catastrales, urbanos y de vías. Explica que los levantamientos geodésicos consideran la curvatura de la Tierra, mientras que los planos asumen una superficie plana para áreas menores a 50 km2. También detalla los objetivos y métodos de cada tipo de levantamiento.

1. - 35 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

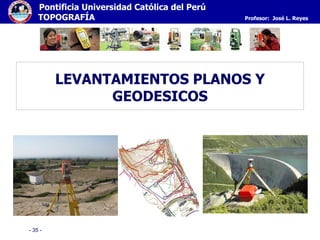

LEVANTAMIENTOS PLANOS Y
GEODESICOS

2. - 36 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

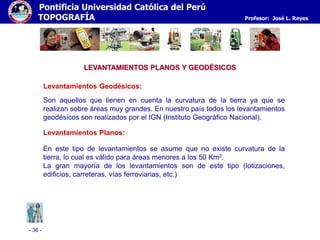

LEVANTAMIENTOS PLANOS Y GEODÉSICOS
Levantamientos Geodésicos:
Son aquellos que tienen en cuenta la curvatura de la tierra ya que se
realizan sobre áreas muy grandes. En nuestro país todos los levantamientos
geodésicos son realizados por el IGN (Instituto Geográfico Nacional).
Levantamientos Planos:
En este tipo de levantamientos se asume que no existe curvatura de la
tierra, lo cual es válido para áreas menores a los 50 Km2.
La gran mayoría de los levantamientos son de este tipo (lotizaciones,
edificios, carreteras, vías ferroviarias, etc.)

3. - 37 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

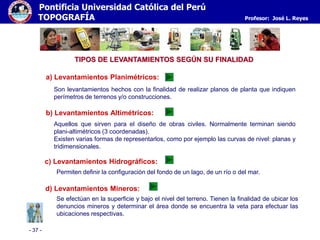

TIPOS DE LEVANTAMIENTOS SEGÚN SU FINALIDAD
b) Levantamientos Altimétricos:
Aquellos que sirven para el diseño de obras civiles. Normalmente terminan siendo
plani-altimétricos (3 coordenadas).
Existen varias formas de representarlos, como por ejemplo las curvas de nivel: planas y
tridimensionales.
a) Levantamientos Planimétricos:
Son levantamientos hechos con la finalidad de realizar planos de planta que indiquen
perímetros de terrenos y/o construcciones.
c) Levantamientos Hidrográficos:
Permiten definir la configuración del fondo de un lago, de un río o del mar.
d) Levantamientos Mineros:
Se efectúan en la superficie y bajo el nivel del terreno. Tienen la finalidad de ubicar los
denuncios mineros y determinar el área donde se encuentra la veta para efectuar las
ubicaciones respectivas.

4. - 38 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

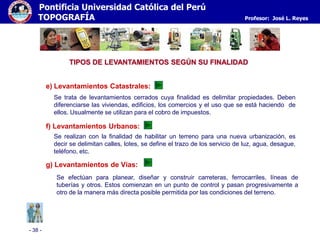

TIPOS DE LEVANTAMIENTOS SEGÚN SU FINALIDAD
f) Levantamientos Urbanos:
Se realizan con la finalidad de habilitar un terreno para una nueva urbanización, es
decir se delimitan calles, lotes, se define el trazo de los servicio de luz, agua, desague,
teléfono, etc.
e) Levantamientos Catastrales:
Se trata de levantamientos cerrados cuya finalidad es delimitar propiedades. Deben
diferenciarse las viviendas, edificios, los comercios y el uso que se está haciendo de
ellos. Usualmente se utilizan para el cobro de impuestos.
g) Levantamientos de Vías:
Se efectúan para planear, diseñar y construir carreteras, ferrocarriles, líneas de
tuberías y otros. Estos comienzan en un punto de control y pasan progresivamente a
otro de la manera más directa posible permitida por las condiciones del terreno.

5. - 39 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes
2
3
1
AV. PASEO
DE
LA
REPUBLICA
JR. MEDRANO SILVA
CUADRO DE DATOS TECNICOS
PUNTO ESTE
280381.67
280368.99
280396.92
NORTE
8658076.38
8658105.65
8658082.93
ANG. INT. LADO
1 - 2
LONGITUD
31.90
36.00
16.60
RUMBO
N23°24'58"W
S50°52'30"E
36.00
m
31.90m
16.60 m
1
2
3
2 - 3
3 - 1
90°09'10"
27°27'32"
62°23'17"
AREA = 264.77 m2
PERIMETRO = 84.50 m
S66°44'13"W
PEDROELGUERA
PLANO PERIMETRICO
ESCALA 1:100

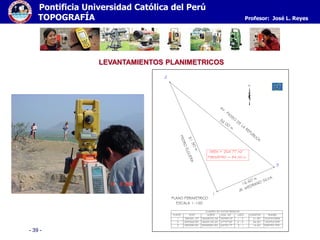

LEVANTAMIENTOS PLANIMETRICOS

6. - 40 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes
CAMINO (AFIRMADO)
5.62
JARDIN
JARDINCALLE9
CALLE 11
LOTE I - A
LOTE I - 3
SUB ESTACION (3 X 3 m)
SUB ESTACION (3 X 3 m)
PTO. DE CONTROL
AREA = 5911.34 m2
PERIMETRO = 306.94 m
AREA = 8763.50 m2
PERIMETRO = 385.04 m
90°55'08"
265°40'45"
94°19'15"
93°27'13"
117°34'35"
F - G
E - F
D - E
C - D
B - C
F
E
D
C
B
A
45.77
70.97
3.00
3.00
79.22
35.06
LONGITUD
A - B
LADOANG. INTERNOPUNTO
CUADRO DE DATOS TECNICOS I-2
A
B
C
D
E
F
G
H I
J
K
L
M
N
O
G G - A 69.92
94°19'15"
-------------
89°40'29"
95°16'35"
89°06'44"
270°53'16"
89°06'44"
M - N
L - M
K - L
J - K
I - J
M
L
K
J
I
H
47.85
36.49
20.32
62.17
3.00
3.00
LONGITUD
H - I
LADOANG. INTERNOPUNTO
CUADRO DE DATOS TECNICOS I-1
N N - O 52.83
270°14'47"
N O - A 92.46
134°01'07" A - HA 66.92
147°46'55"
90°19'54"
1.76
1.20
6.09
5.42
1.76
1.74
3.15
100.00
LOSA
TRO
CHA
130
MURO DE PIEDRA
LINEA DE INICIO DE TALUD

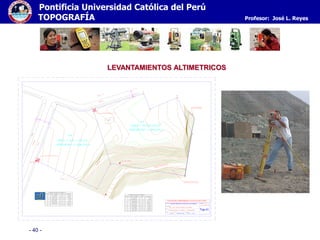

LEVANTAMIENTOS ALTIMETRICOS

7. - 41 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

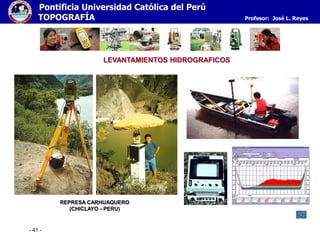

LEVANTAMIENTOS HIDROGRAFICOS
REPRESA CARHUAQUERO
(CHICLAYO - PERU)

8. - 42 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

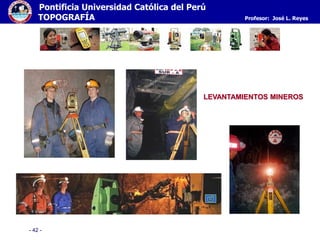

LEVANTAMIENTOS MINEROS

9. - 43 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

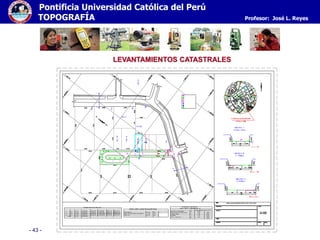

LEVANTAMIENTOS CATASTRALES

1
2
3
4
286071.62 8660746.151-2
2-3
3-4
4-1
90º00'00"
90º00'00"
90º00'00"
90º00'00"
  
286093.16
286100.40
286078.85
8660762.43
8660752.86
8660736.57
27.00
12.00
27.00
12.00
52º53'44"
142º53'44"
232º53'44"
322º53'44"
N 52º53'44"E
S 37º06'16"E
T OT AL 78.00 360º00'00"
 
 
N
AREA BRUTA
AREA CEDIDA PARA VIA PUBLICA
AREA UTIL
324.00
0.00
100
0.0
324.00 100
RECREACIONPUBLICA
M INISTERIO DE EDUCACION
%
8
REGLAMENTO
25.92
PROYECTO
OTROS F INES
SERPAR
2
2
1
6.48
6.48
3.24
S 52º53'44"W
N 37º06'16"W

10. - 44 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

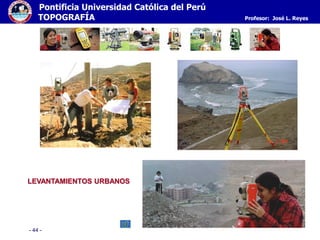

LEVANTAMIENTOS URBANOS

11. - 45 -
Pontificia Universidad Católica del Perú
TOPOGRAFÍA Profesor: José L. Reyes

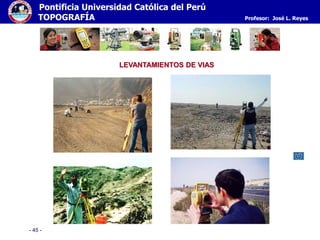

LEVANTAMIENTOS DE VIAS
