1. UNELLEZ
La Universidad que siembra
8,55
DIBUJO
Prof. Carlos J. García R.
ACOTAMIENTO
En el dibujo técnico es indispensable indicar con exactitud todas las medidas
de la obra u objeto a realizar; de modo que el plano pueda ser seguido con
precisión. El conjunto de medidas de un plano proyecto, sometido a una
determinada escala, es lo que se denomina Acotamiento. Cada dibujo debe
tener su acotamiento completo con los diferentes elementos especificados de
modo claro y preciso, ya que debe suministrar directamente todos los datos
para elaborar el objeto. Sin embargo, se debe cuidar de no repetir elementos
de acotación en una misma representación.
Todo acotamiento esta formado por tres elementos:
• El valor numérico llamado cota.
• La línea de cota, rematada en cada extremo por una línea en diagonal o
por una punta de flecha.
• Las Líneas auxiliares que se utilizan para llevar fuera de la figura las
medidas correspondientes.
Tanto las líneas de cota como las auxiliares se ejecutan con trazo continuo y
fino; las flechas, de vértice de 30° y las líneas a 45° .
La línea de cota debe trazarse paralela a la figura mediante las líneas auxiliares
y preferentemente en la parte externa de la misma. Se debe evitar, en lo
30° 45°30°
COTA
LINEA DE COTA
LINEA AUXILIAR
OBJETO

2. UNELLEZ
La Universidad que siembra
8,5
6,5
5,5
3,5 2,78
2
2,5
7
1,5
1,5
3,5
4
13
posible, que la flecha o línea diagonal terminal de la línea de cota quede en
zonas de secciones o que la misma línea atraviese dichas zonas. Tampoco
puede cruzarse las líneas auxiliares con las de cotas, lo cual se logra colocando
las líneas menores más próximas al dibujo, siguiendo un orden creciente hacia
el exterior. De la misma manera, se debe evitar el cruzamiento de líneas de
cotas entre si.
Cuando las indicaciones no son lo suficientemente claras, se recurre a las líneas
auxiliares inclinadas.
La cota (el valor numérico) en caracteres bien visibles y claros, deberá ser
escrita en sentido paralelo a su línea de cota y dispuesta de manera que se
pueda leer desde la base o el lado derecho del dibujo

3. UNELLEZ
La Universidad que siembra
3,52
40°
90°
50°75°
75°
30°
En las líneas inclinadas a la izquierda, la base de la cota ira hacia la izquierda
en un sector de 30° aproximadamente, a partir del eje vertical del dibujo
En el acotamiento de ángulos, el valor numérico se coloca dentro del mismo. Si
el ángulo se halla por debajo del diámetro horizontal de una circunferencia
imaginaria cuyo centro es su vértice, las cifras tendrán la parte alta hacia este,
mientras que, si estuviere encima, la base de la cifras estará hacia el vértice.
La cota se coloca normalmente en un trazo interrumpido de la línea de cota
ubicado en el medio de ella. Cuando el espacio es insuficiente la cota se
dispone con las flechas externas a la zona acotada. Si existen varias medidas

4. UNELLEZ
La Universidad que siembra
0,5
0,5
,2 ,2 ,2
,2 ,2 0,5
1,5
4
6
en fila y el espacio es reducido, se puede hacer uso de puntos en vez de las
puntas de las flechas o líneas diagonales.
El acotamiento del diámetro de un círculo representado en planta se señala con
una línea de cota trazada por fuera, paralelamente a uno de los ejes
principales del dibujo. También se puede indicar, mediante líneas de cota que
pasen por el centro con una inclinación de 30° a 45° con respecto a los ejes de
simetría.
En estos casos se hace innecesario el uso del diámetro: ∅. Los diámetros de
grandes dimensiones se pueden acotar asi mismo, mediante una línea de cota
interrumpida por un extremo.

5. UNELLEZ
La Universidad que siembra
∅2,70
∅6,70
∅8,00
R=
3,50
La cota se anota cerca del extremo de la flecha. En este caso sí es necesario
el símbolo, ∅, del diámetro.
Las cotas de radios deben llevar siempre el signo de “R” y están constituidas
por el mismo radio; el centro se indica con un pequeño círculo o por un punto.
Existe dentro de la Acotación Líneas de Referencia de cota, las cuales sirven
para indicar un valor dimensional, o una nota explicativa en los dibujos,
mediante unas líneas que une el texto a la pieza. Las líneas de referencia,
terminaran:
• En flecha, las que acaben en un contorno de la pieza.
• En un punto, las que acaben en el interior de la pieza.
• Sin flecha ni punto, cuando acaben en otra línea.

6. UNELLEZ
La Universidad que siembra

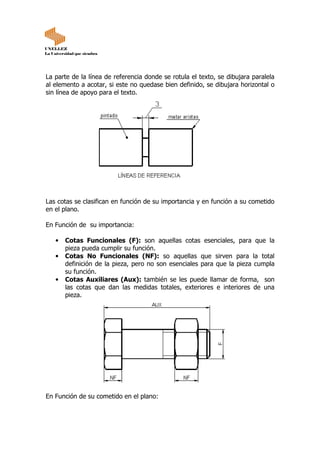

La parte de la línea de referencia donde se rotula el texto, se dibujara paralela
al elemento a acotar, si este no quedase bien definido, se dibujara horizontal o
sin línea de apoyo para el texto.
Las cotas se clasifican en función de su importancia y en función a su cometido
en el plano.
En Función de su importancia:
• Cotas Funcionales (F): son aquellas cotas esenciales, para que la
pieza pueda cumplir su función.
• Cotas No Funcionales (NF): so aquellas que sirven para la total
definición de la pieza, pero no son esenciales para que la pieza cumpla
su función.
• Cotas Auxiliares (Aux): también se les puede llamar de forma, son
las cotas que dan las medidas totales, exteriores e interiores de una
pieza.
En Función de su cometido en el plano:

7. UNELLEZ
La Universidad que siembra
• Cotas de Dimensión (d): son las que indican el tamaño de los
elementos del dibujo (diámetros de agujeros, ancho de la pieza, etc.)
• Cotas de situación (s): son las que concretan la posición de los
elementos de la pieza.
