Este documento describe los 8 pasos para trazar un rectángulo usando la herramienta línea en AutoCAD 2010. Explica cómo acceder a la herramienta línea, ingresar las coordenadas de los 4 vértices del rectángulo en la ventana de comandos para dibujarlo, y cerrar la figura ingresando de nuevo las coordenadas del primer punto. El objetivo es que los estudiantes aprendan a usar fácilmente la herramienta línea para dibujar figuras geométricas de cualquier tamaño.

1. MANEJO DE LAS HERRAMIENTAS BÁSICAS DE AUTOCAD EN SU VERSIÓN 2010. HERRAMIENTA LÍNEA PROCESO N° 1 DE 20 - TRAZADO DE UN RECTÁNGULO. Profesor JORGE ERNESTO CHAVES PEÑA Esp. Informática Educativa OBJETOS VIRTUALES DE APRENDIZAJE UNIVERSIDAD FRANCISCO DE PAULA SANTANDER OCAÑA 2011

2. INTRODUCCIÓN En el aprendizaje de Autocad 2010 se presentan dificultades en el manejo de las herramientas de trazado, una de las cuales tal vez la principal, es la construcción de líneas rectas. Para trabajar con esta herramienta utilizaremos una figura geométrica sencilla que permite aplicar el proceso haciendo uso de recursos básicos, logrando el dibujo de un rectángulo de cualquier tamaño a partir de coordenadas cartesianas o coordenadas polares.

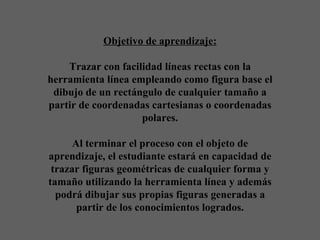

3. Objetivo de aprendizaje: Trazar con facilidad líneas rectas con la herramienta línea empleando como figura base el dibujo de un rectángulo de cualquier tamaño a partir de coordenadas cartesianas o coordenadas polares. Al terminar el proceso con el objeto de aprendizaje, el estudiante estará en capacidad de trazar figuras geométricas de cualquier forma y tamaño utilizando la herramienta línea y además podrá dibujar sus propias figuras generadas a partir de los conocimientos logrados.

4. PRIMER PASO: Ir al ícono correspondiente de Autocad 2010, hacer click en él y luego de esta acción se observará, a los pocos segundos, la pantalla principal del programa.

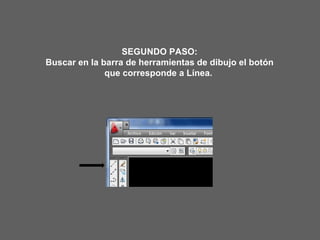

5. SEGUNDO PASO: Buscar en la barra de herramientas de dibujo el botón que corresponde a Línea.

6. TERCER PASO: Hacer click en al botón Línea, esta acción genera en la ventana de comandos, que está en la parte baja de la pantalla a la izquierda, un comando que dice: Precise primer punto:

7. CUARTO PASO: Digitar en la ventana de comandos las coordenadas del primer punto, para nuestro caso ubicaremos el punto en la coordenada 80,80 en Autocad se digitan las coordenadas cartesianas sin paréntesis.

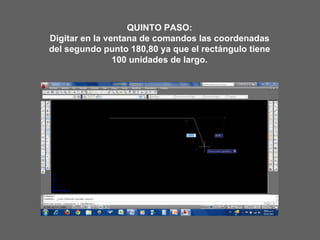

8. QUINTO PASO: Digitar en la ventana de comandos las coordenadas del segundo punto 180,80 ya que el rectángulo tiene 100 unidades de largo.

9. SEXTO PASO: Digitar en la ventana de comandos las coordenadas del tercer punto 180,30 ya que el rectángulo tiene 50 unidades de ancho.

10. SÉPTIMO PASO: Digitar en la ventana de comandos las coordenadas del cuarto punto 80,30.

11. OCTAVO PASO: Digitar en la ventana de comandos las coordenadas del primer punto 80,80 para regresar al punto inicial.
